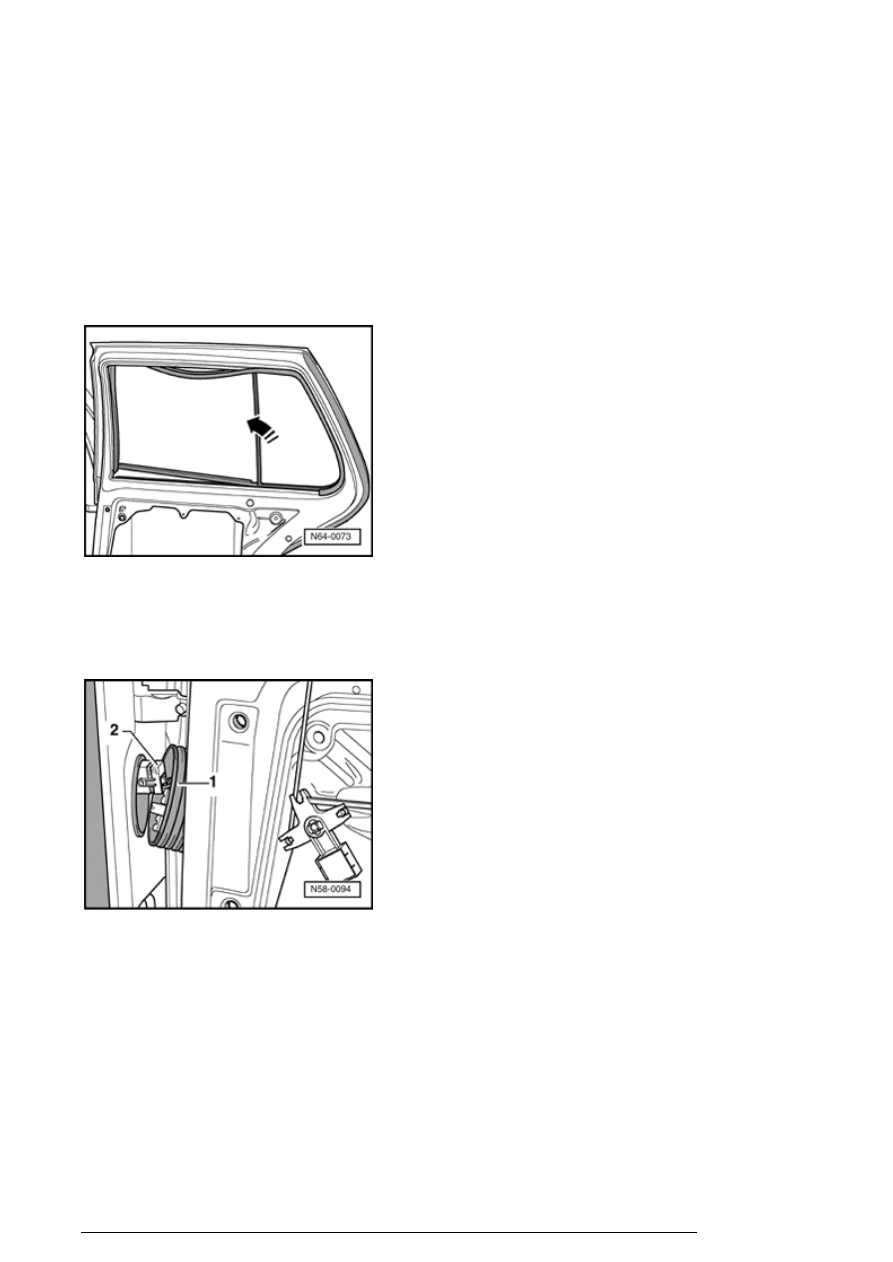

then remove window recess seal - 3 - upward - arrowB - .

- Now quarter window can removed from door at corner  -
arrow - .

Carrier assembly, removing (continued)



- Remove boot - 1 - from B-pillar.

- Disconnect connector - 2 - .

Door windows

13/2/2005





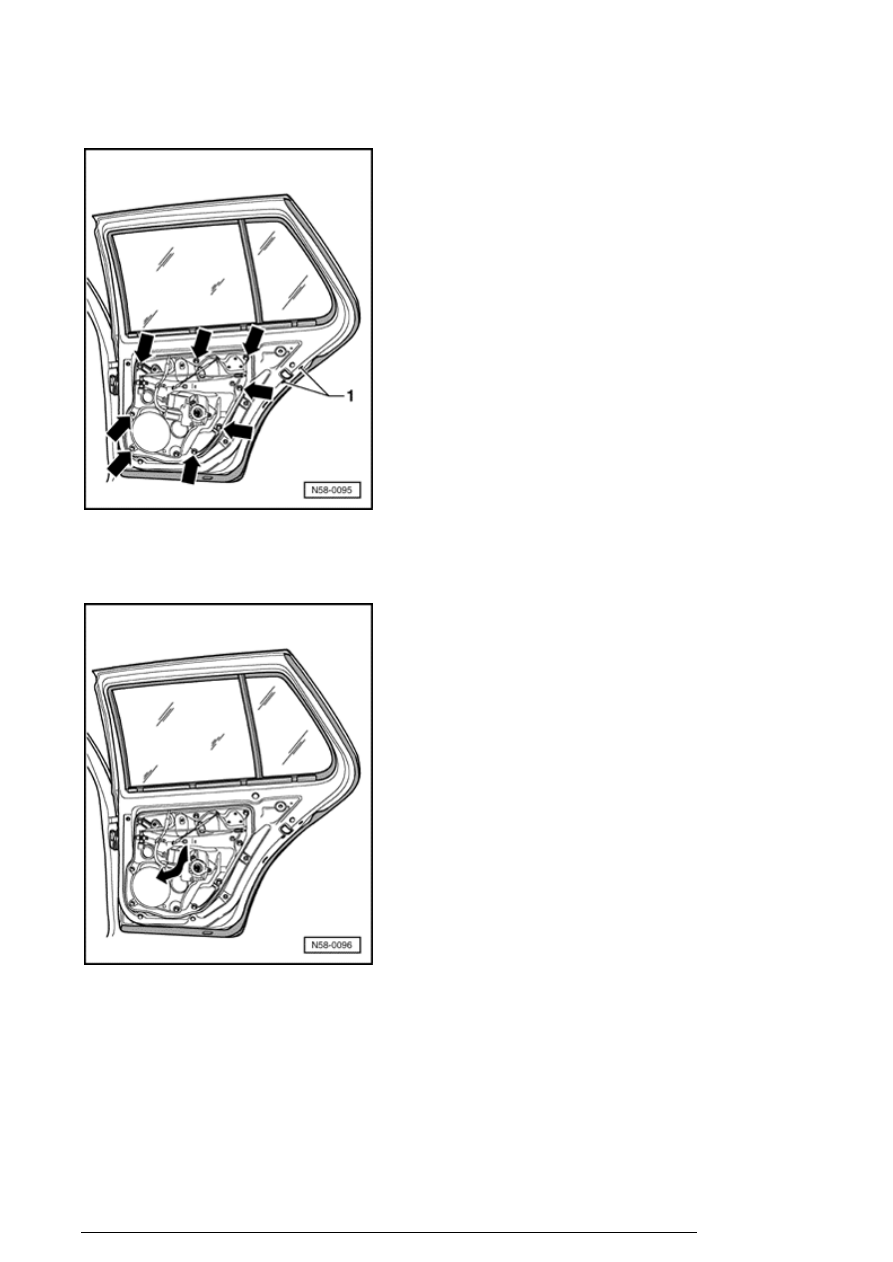

- Remove bolts - arrows - .

- Remove bolt - 1 - (for lock).

- Remove upper carrier assembly from door, lift and lift out
of door toward hinge side - arrow - of door.

- Next, loosen two clips for electrical wire from
reinforcement plate in door and disconnect wire from boot.

Quarter window, installing



Door windows

13/2/2005



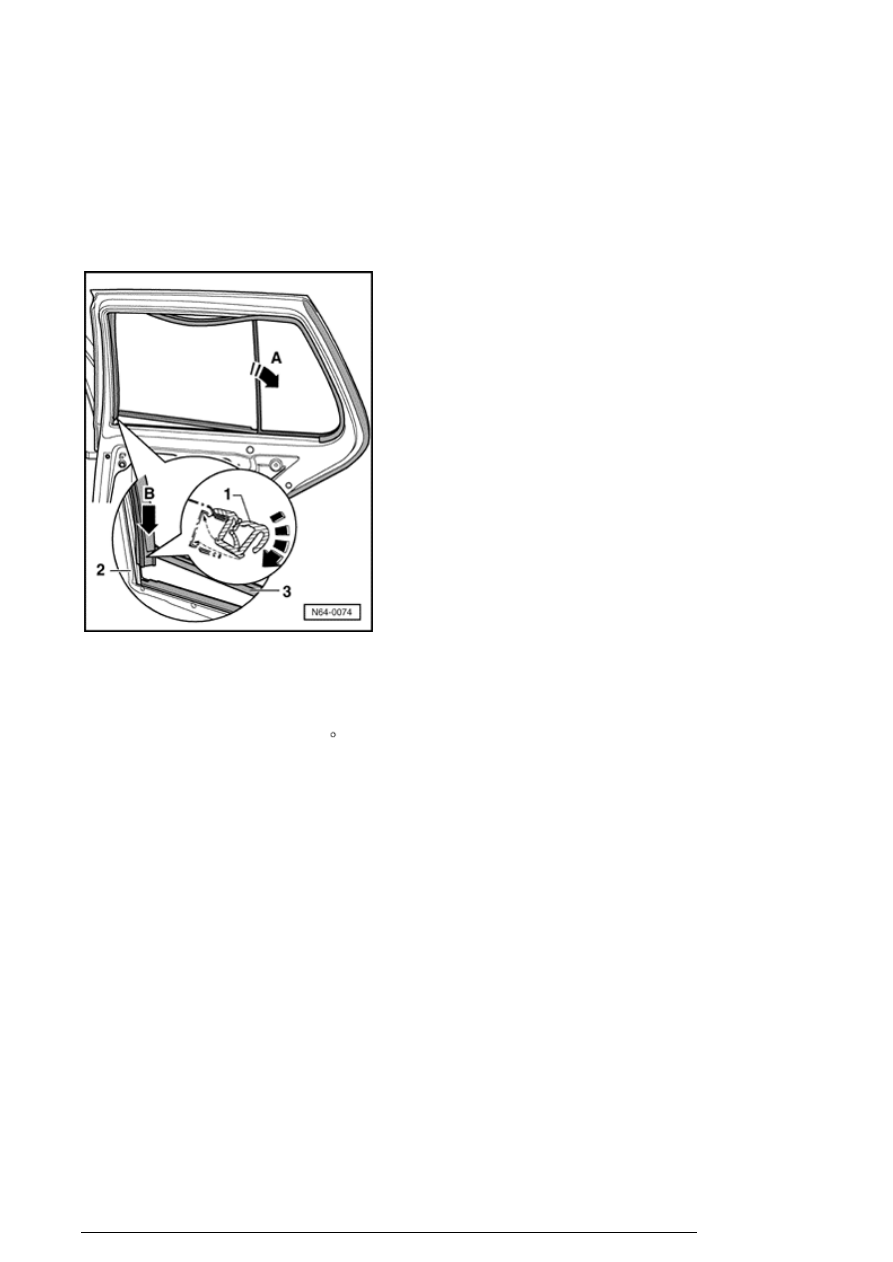

- Insert quarter window into door - arrow A - (soapy
solution as a lubricant facilitates inserting).

- Attach window guide - 1 - onto door flange - 2 - from
outside and rotate outward 90   .

- Then insert window guide into window recess as depicted
in illustration.

- Now window recess seal - 3 - can be pressed onto door
flange downward - arrow B - .

- Position window guide - 1 - in door flange - 2 - and install
completely.

- Then, perform in reverse order of removal.

Carrier assembly, installing



Door windows

13/2/2005

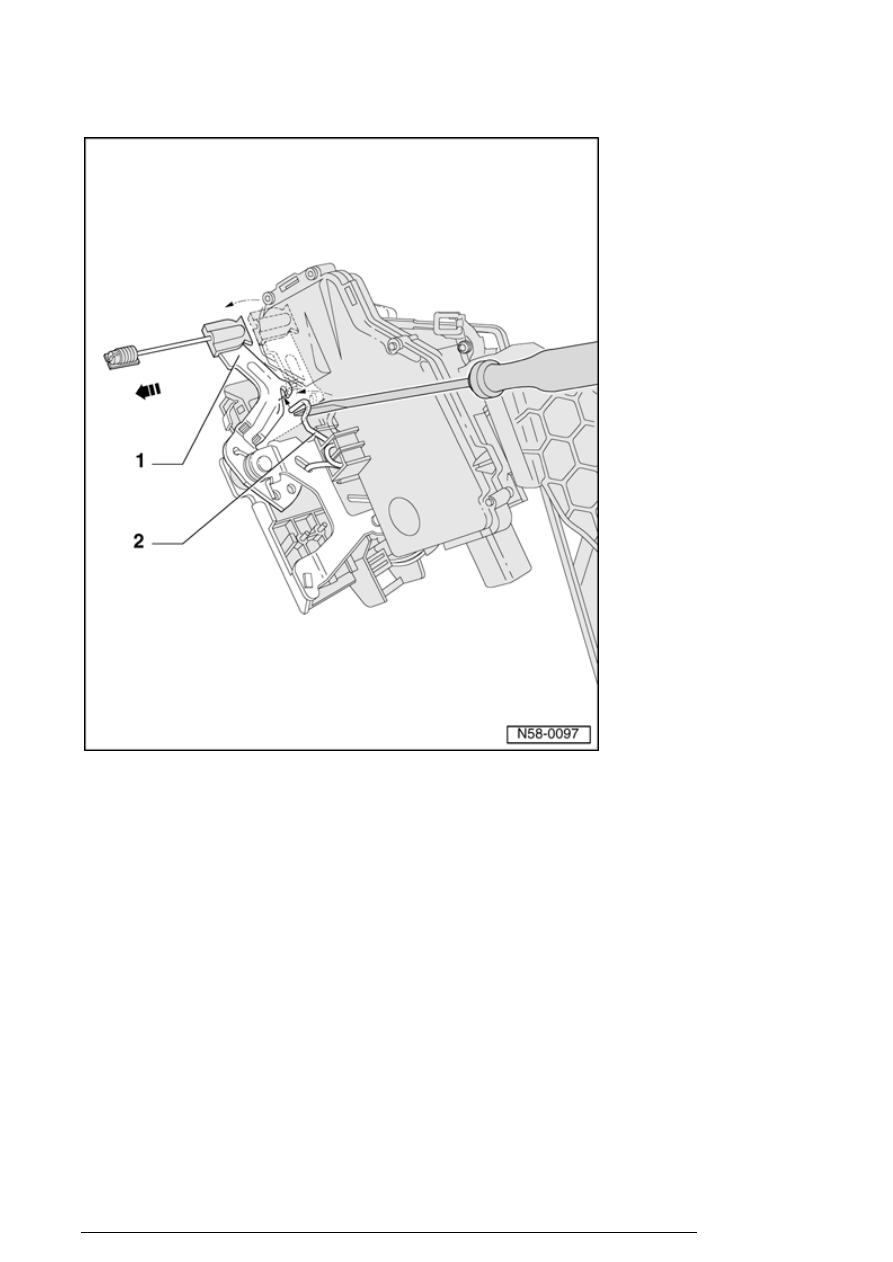

- Pull operating lever - 1 - in direction of -
arrow - .

- Using a screwdriver, tension spring - 2 -
secured to door lock in direction of -
arrow - and engage lock lever into
spring.

Note :
Lock is secured by engaging operating
lever. Thereby later "incorrect" clipping-in
of Bowden cable is prevented.


- Insert electrical wire through boot into door and secure
clips in door plate.

- Insert carrier assembly into door.
