60 - 3



Sunroof with glass panel (Meritor)



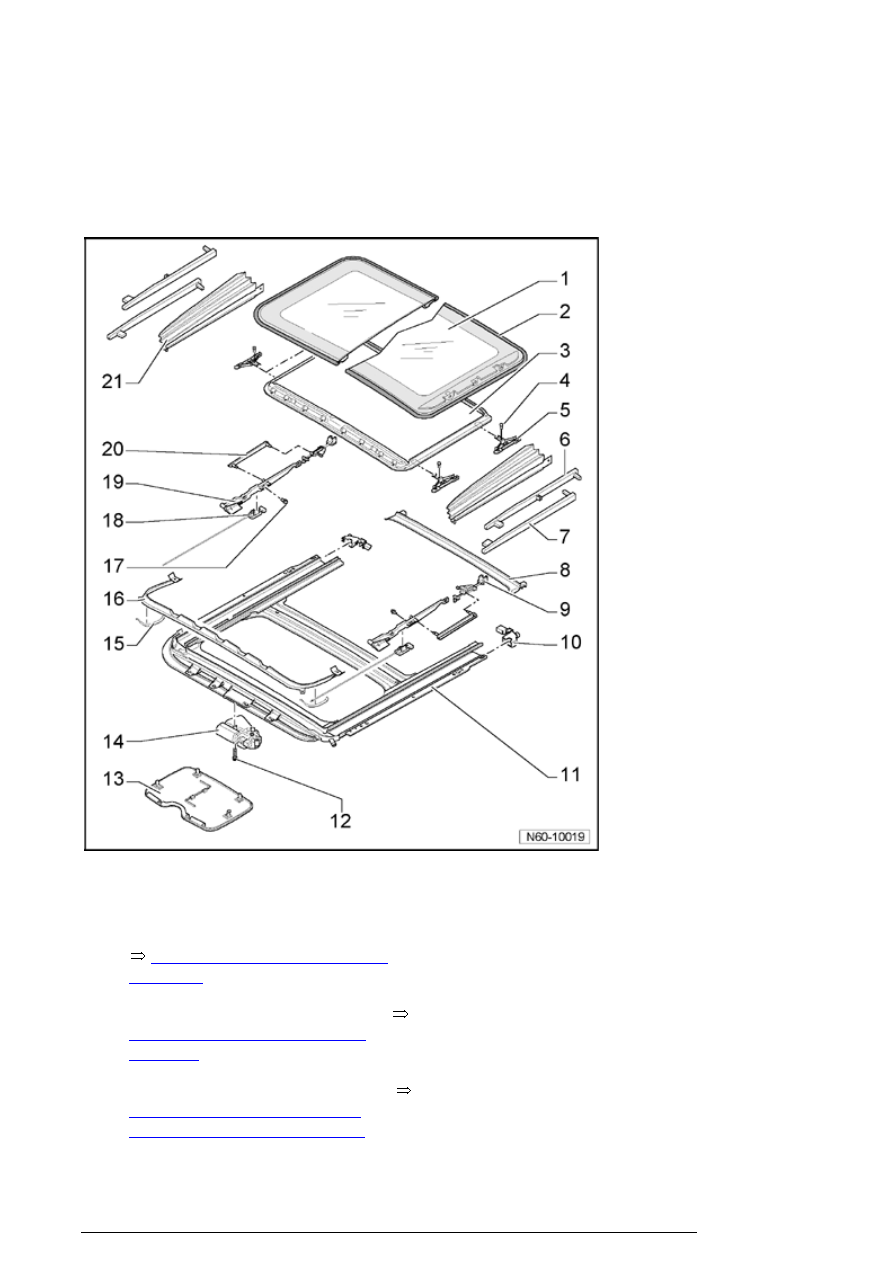

Sunroof with glass panel, assembly
overview



1. Glass panel for sunroof (single

pane safety glass)

¡

Removing glass panel for sunroof



60-3, Glass panel for sunroof,

removing



¡

Installing glass panel for sunroof



60-3, Glass panel for sunroof,
installing



¡

Adjusting glass panel for sunroof



60-3, Glass panel for sunroof
(height adjustment), adjusting





Sunroof with glass panel (Meritor)

13/2/2005

2. Panel seal

¡

Adjusting panel seal



60-3, Panel

seal, adjusting



¡

Seal join at center in rear area

¡

Panel seal, replacing



60-3, Panel

seal, replacing





3. Sliding headliner

¡

Removing and installing sliding
headliner



60-3, Sliding headliner,

removing





4. Countersunk screws

(microencapsulated)

¡

Always use new countersunk
screws

¡

3.5 Nm



5. Slider

6. Upper trim

¡

Up to calender week 35 2002 (CW
35/02)

¡

Removing



60-3, Glass panel for

sunroof, removing





7. Lower trim

¡

Up to calender week 35 2002 (CW
35/02)

¡

Removing



60-3, Glass panel for

sunroof, removing





8. Water channel

¡

Removed together with slotted
guide rail



9. Guide locking hook

10. End piece

Sunroof with glass panel (Meritor)

13/2/2005

¡

Use Butyl adhesive sealing cord
AKL 450 005 05 for sealing



11. Installation unit

¡

Removing and installing installation
unit



60-3, Installation unit,

removing and installing



¡

if necessary use special grease G
000 450 02 exclusively to grease
guide channels, otherwise functions
cannot be guaranteed.



12. Bolt

¡

3.5 Nm



13. Hex wrench for emergency

operation

¡

Clipped in on drive motor cover



14. Drive motor

¡

Removing



60-3, Drive motor for

sunroof, removing



¡

Adjusting drive motor (zero position)



60-3, Drive motor for sunroof,

adjusting (zero position)





15. Spring

16. Wind deflector

¡

Removing



60-3, Wind deflector,

removing





17. Torx screw

¡

Torx T25

¡

4.5 Nm



18. Rear guide

¡

Removed together with slotted
guide rail

Sunroof with glass panel (Meritor)

13/2/2005





19. slotted guide rail

¡

Removing



60-3, Slotted guide

rail, removing





20. Gap bracket

¡

Removed together with slotted
guide rail



21. Trim piece

¡

From calender week 36 2002 (CW
36/02) on

¡

Removing



60-3, Glass panel for

sunroof, removing



¡

Installing



60-3, Glass panel for

sunroof (height adjustment),
adjusting





Note :
Trim piece and trim must not be
replaced against each other.
Clearance for mechanical components
is otherwise not guaranteed.


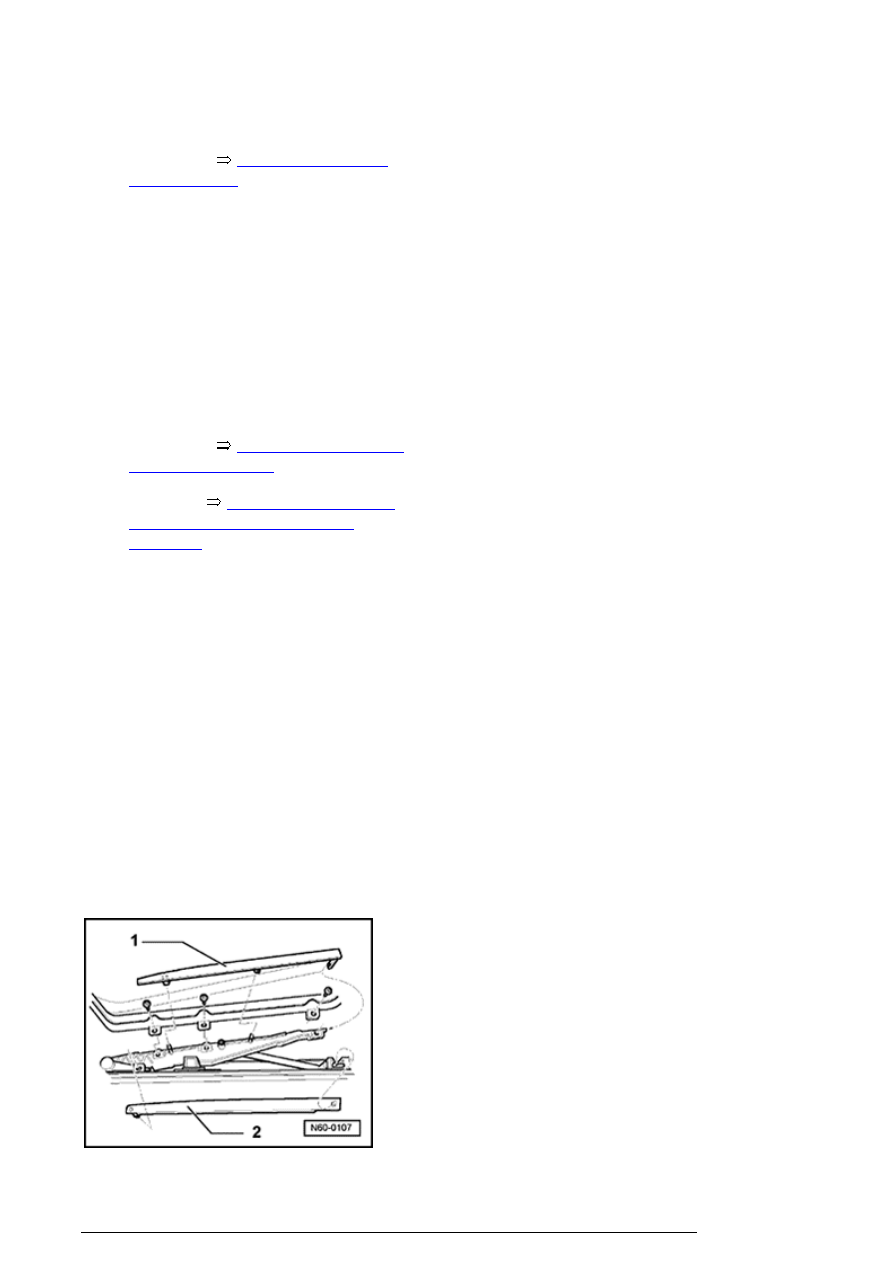

Glass panel for sunroof, removing

- Slide sliding headliner toward rear.

- Tilt sunroof open.



Vehicles up to calender week 35 2002 (CW 35/02)
