Volkswagen Golf / Golf GTI / Jetta. Manual - part 637

53-32





53 05 55
50 Rear
cross
panel,
replacing
(Jetta)

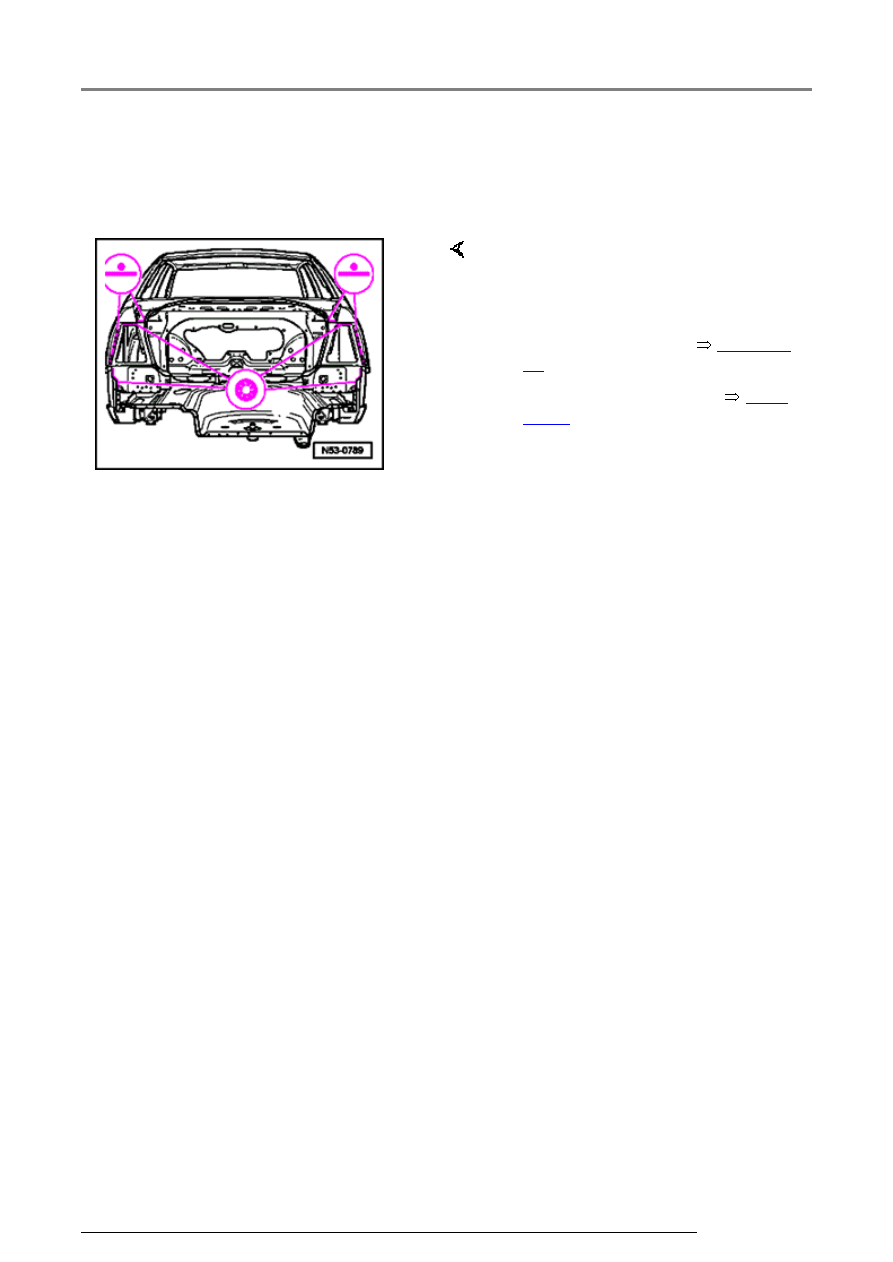

Cutting
location

-  Separate

rear cross
panel
original
joint.

-  Separate

original
joint.

53 05 55 50 Rear cross panel, replacing (Jetta)

13/2/2005

53-33





Replacement part

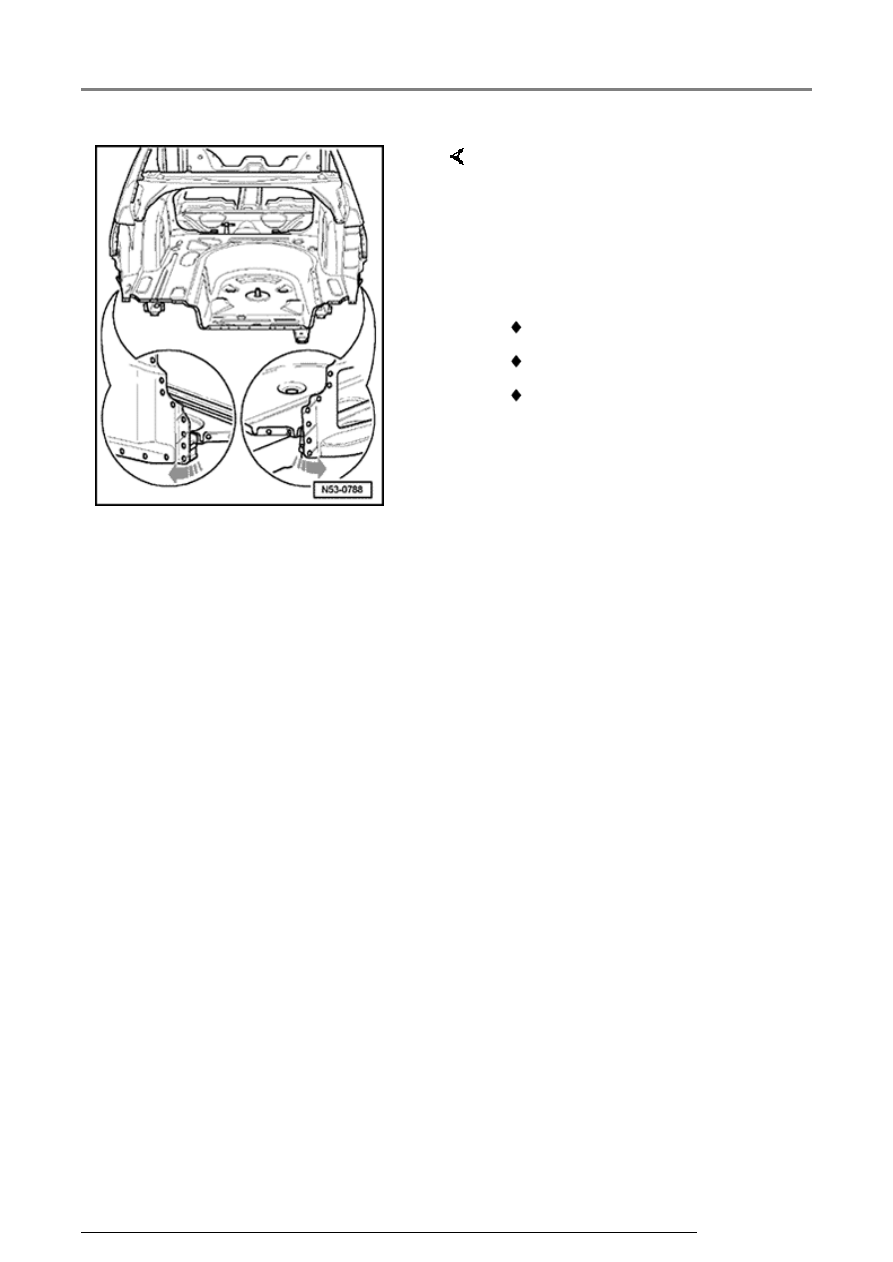

-  Bend quarter panel out and away

from end points (highlighted)
(arrows)

-  Remove excess material.

 Tail light assembly mount

 Lower back panel

 End cross member

53 05 55 50 Rear cross panel, replacing (Jetta)

13/2/2005

53-34

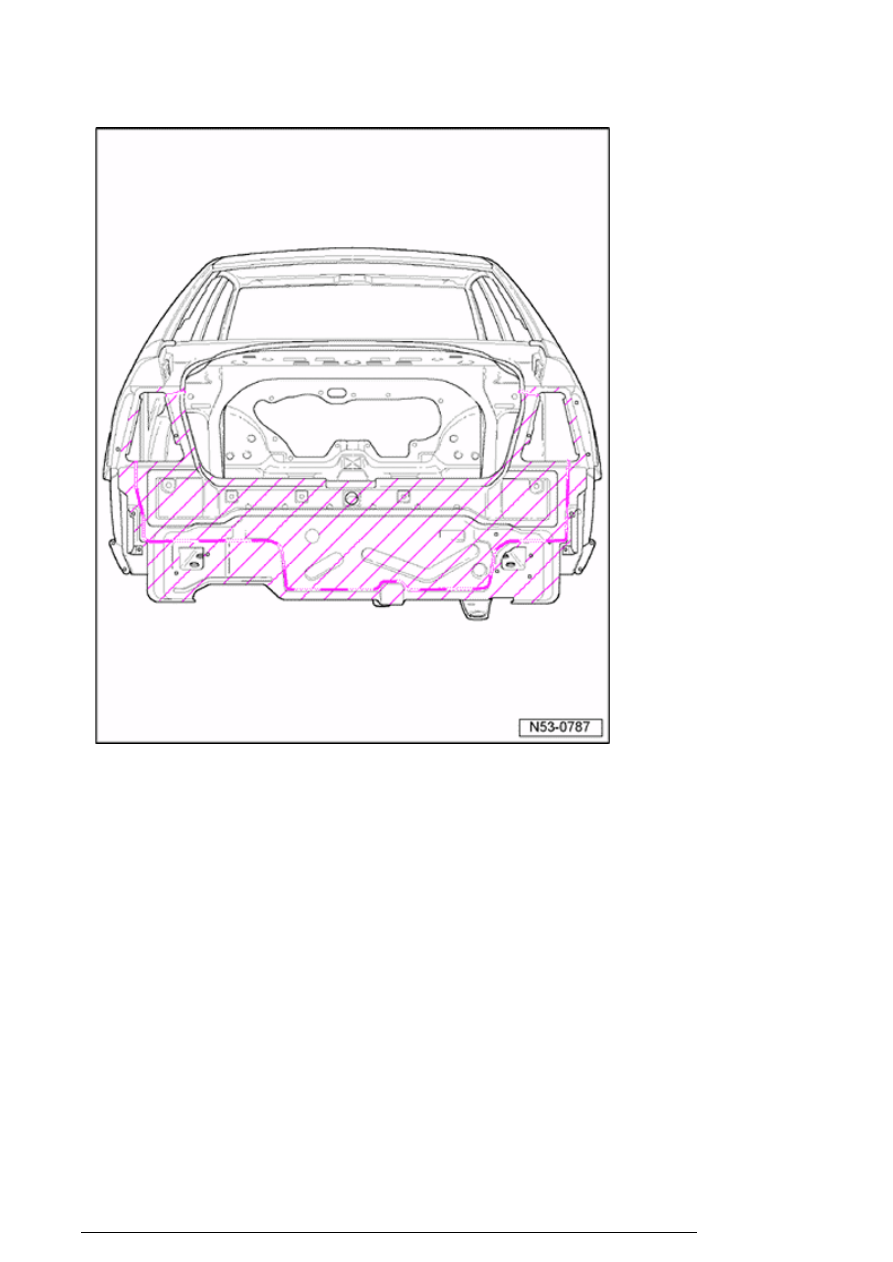

Welding in place





-  Install and align new parts.



-  Spot weld close out panel, RP-

spot weld seam

-  Remaining bond, SG-plug weld.

-  Weld close out panel



Page 53-

31



-  Weld end cross member



Page

53-38



53 05 55 50 Rear cross panel, replacing (Jetta)

13/2/2005

53-35





53 16 55
00 End
cross
panel,
replacing
(Golf)

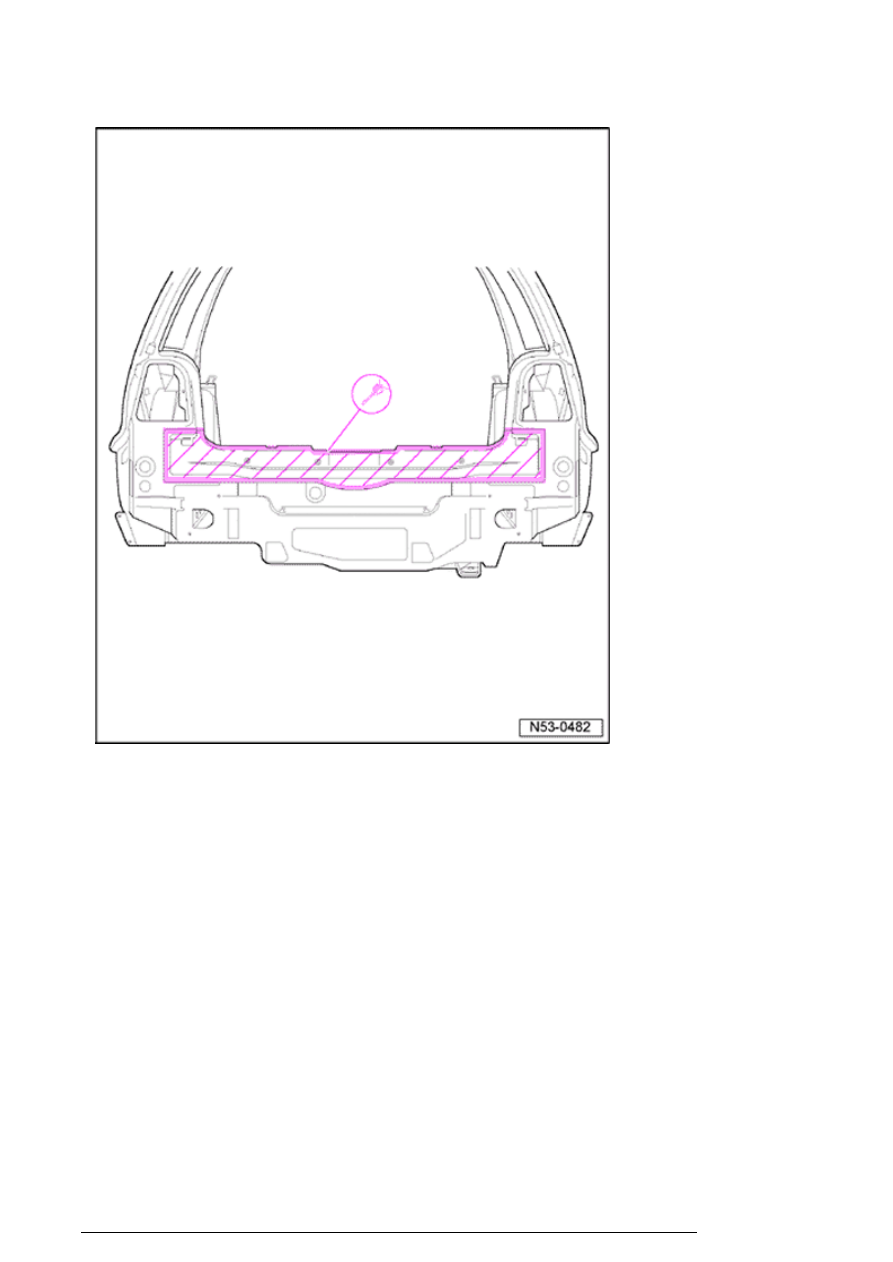

Cutting
locations

-  Separate

original joint

53 16 55 00 End cross panel, replacing (Golf)

13/2/2005
