CAUTION!



New part must be installed within
30 minutes, otherwise adhesive
properties will be impaired.



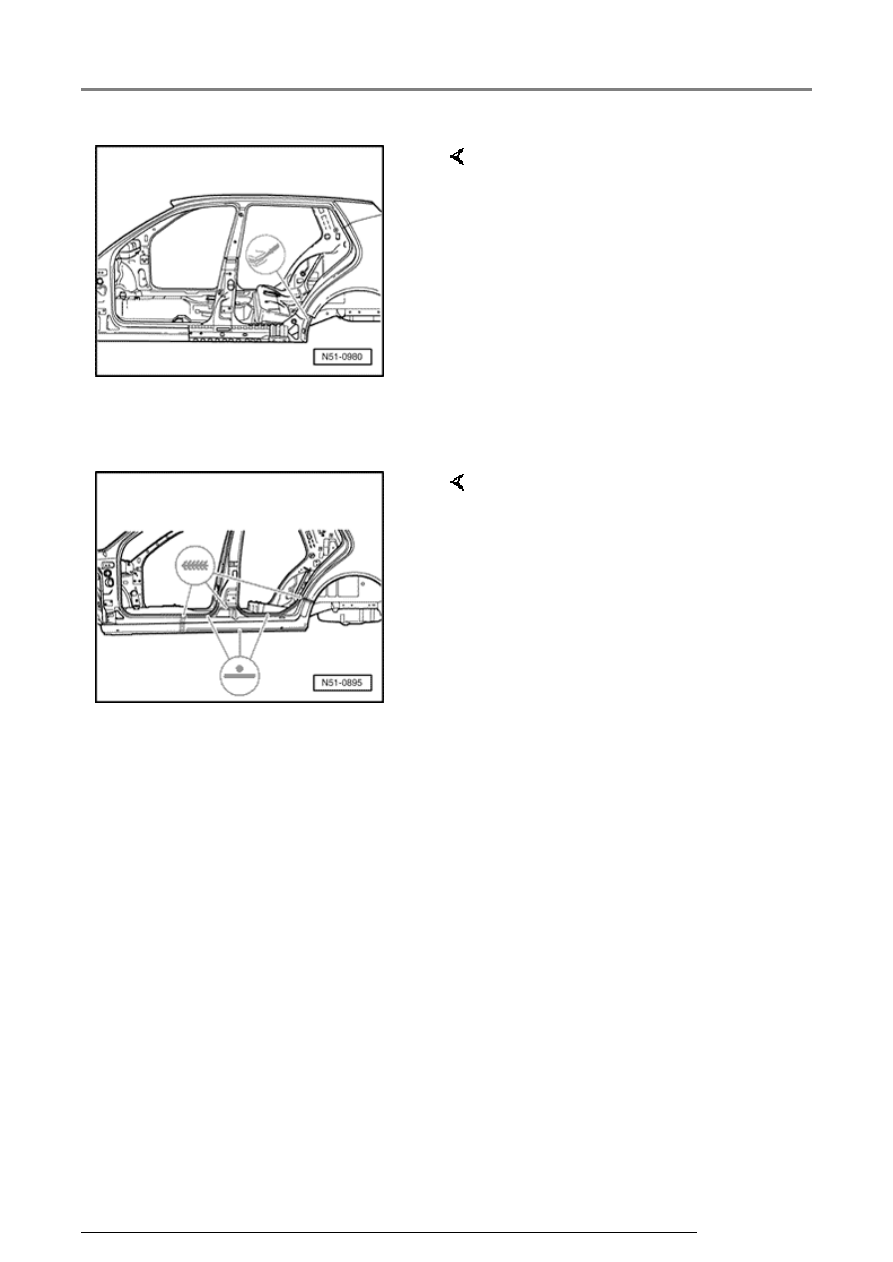

Welding in place

-  Apply adhesive to flange. 2 beads

each 3.5 mm (0.137 in.) diameter.

-  Install new part with vehicle

standing on its wheels or on
alignment fixture and tack weld.



-  Weld in side member, RP-spot

weld seam.

-  Butt weld parting cuts, SG-

continuous weld seam.

-  Reform/compress wheel house

flange.

-  Remove excessive adhesive and

seal.

51 45 55 10 Outer side member, replacing (4-door), 51 45 55 00 outer side member,...

13/2/2005

51-57





51 49 55 50
Side member
reinforcement,
replacing

Includes: Web
plate part section

Cutting location

 Outer side member

already removed

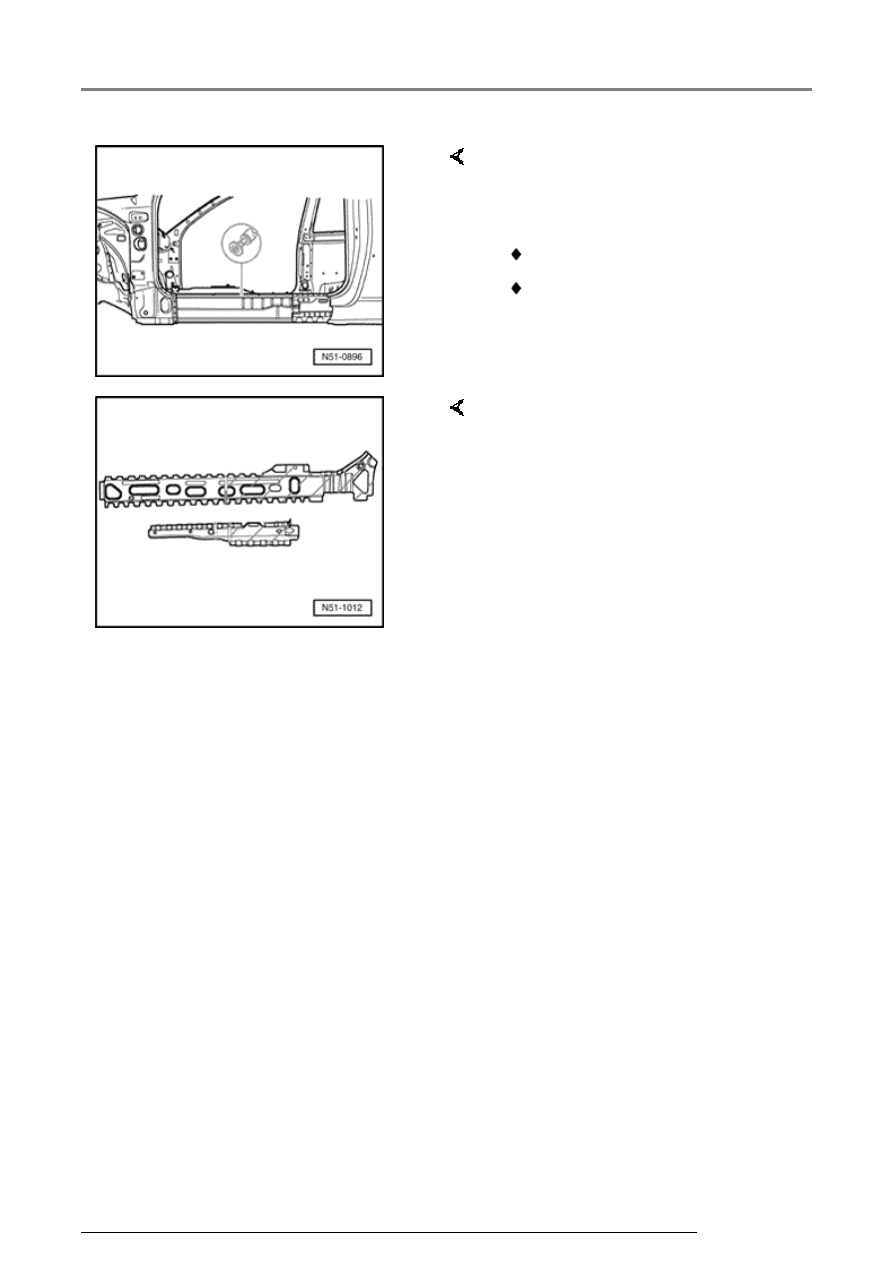

-  With rear parting

cut, cut strip out of
side member
reinforcement, then
separate web plate.

-  Separate original

joint.

51 49 55 50 Side member reinforcement, replacing

13/2/2005

51-58





Replacement parts

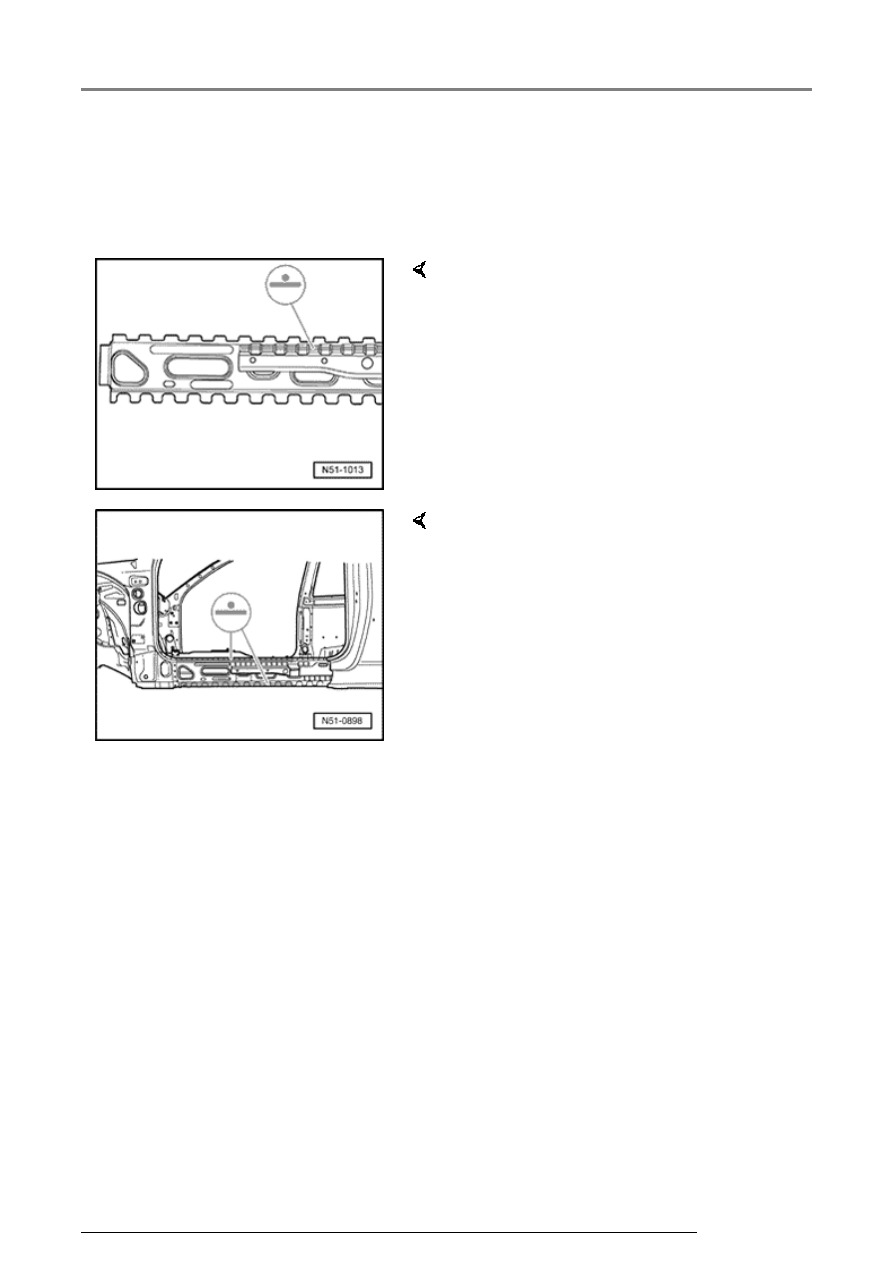

Preparing new part

-  Remove excess material.

 Side member reinforcement

 Web plate for side member



-  Transfer separating lines to new

part and cut out.

51 49 55 50 Side member reinforcement, replacing

13/2/2005

51-59

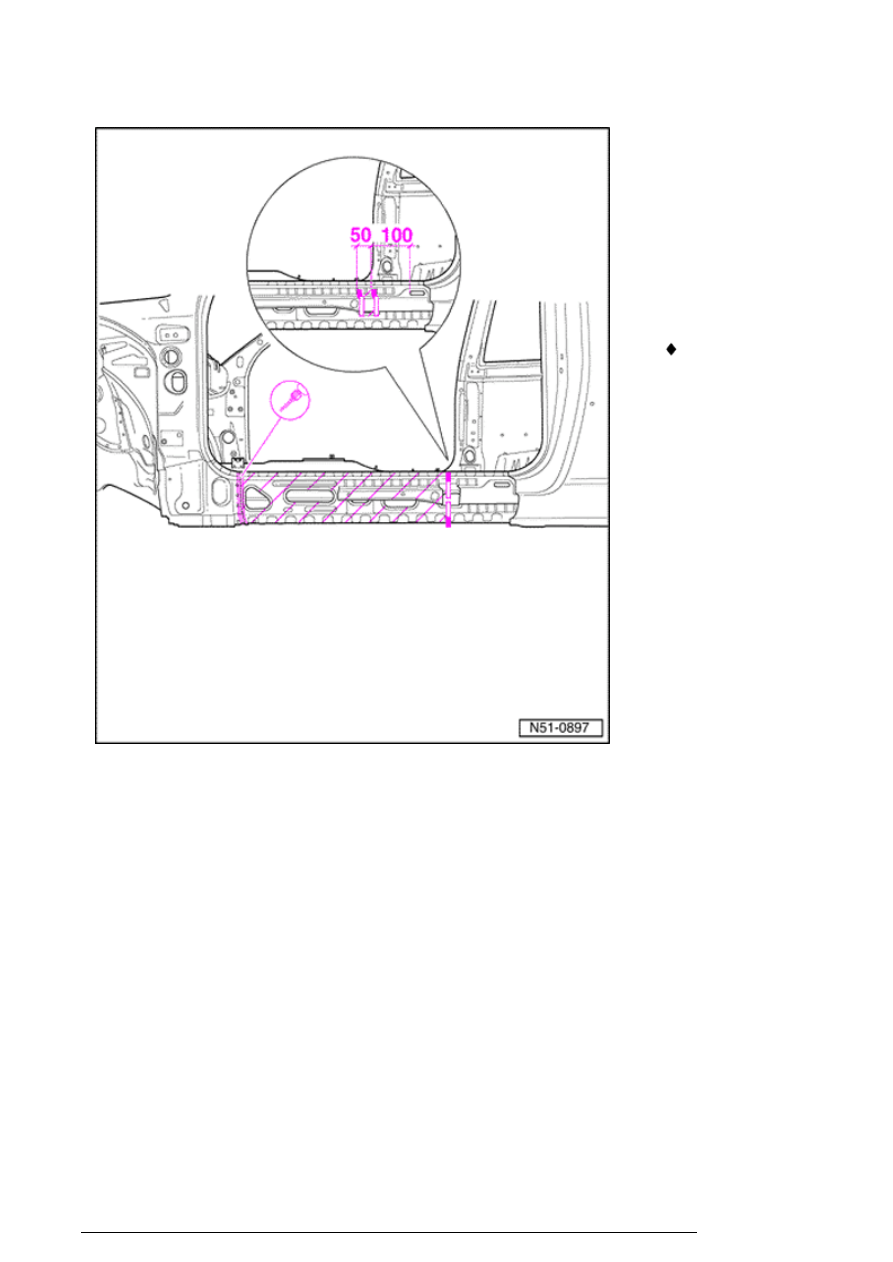

Welding in place





-  Install new part with vehicle standing on its

wheels or on alignment fixture and tack weld.



-  Weld side member reinforcement to side

member web plate, RP-spot weld seam.



-  Spot weld web plate, RP-spot weld.

51 49 55 50 Side member reinforcement, replacing
