51-23







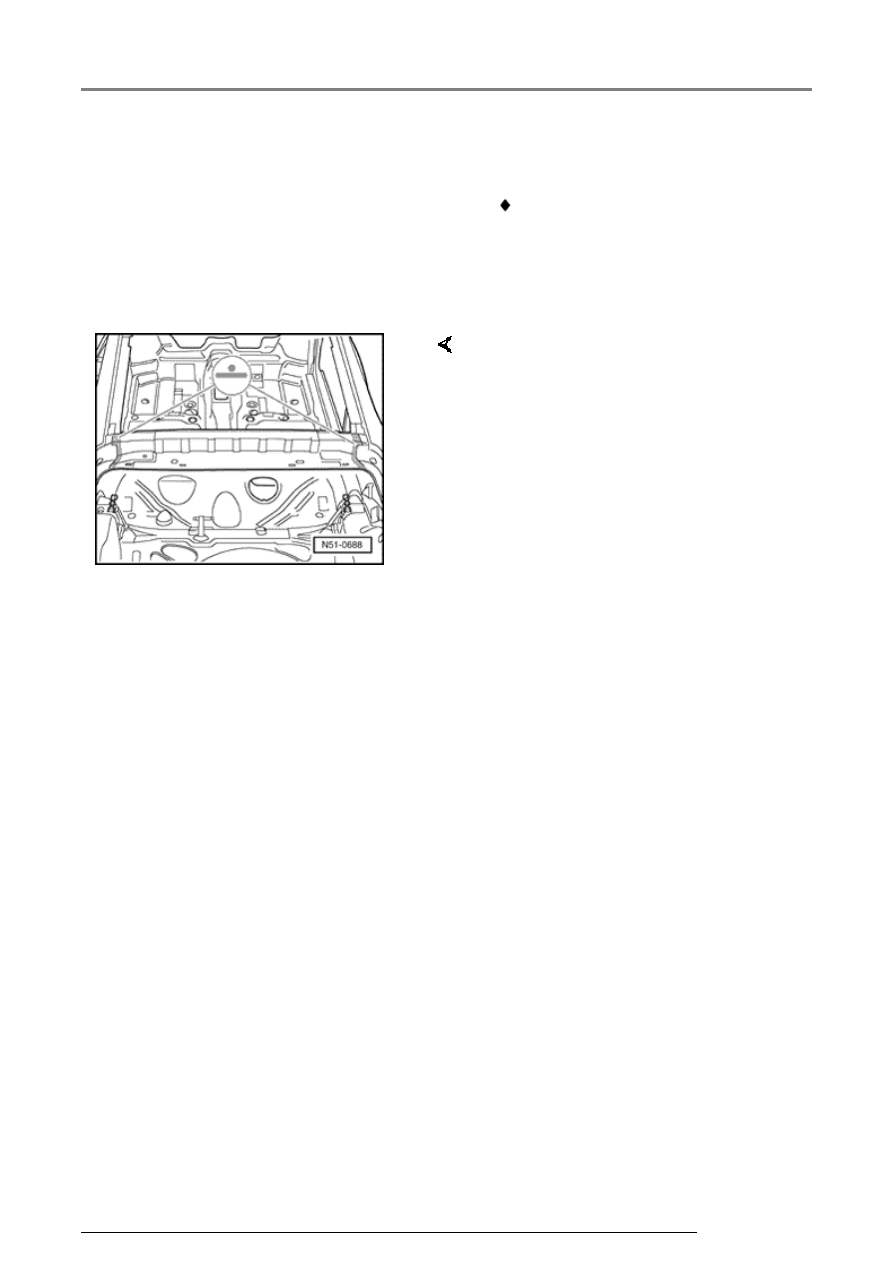

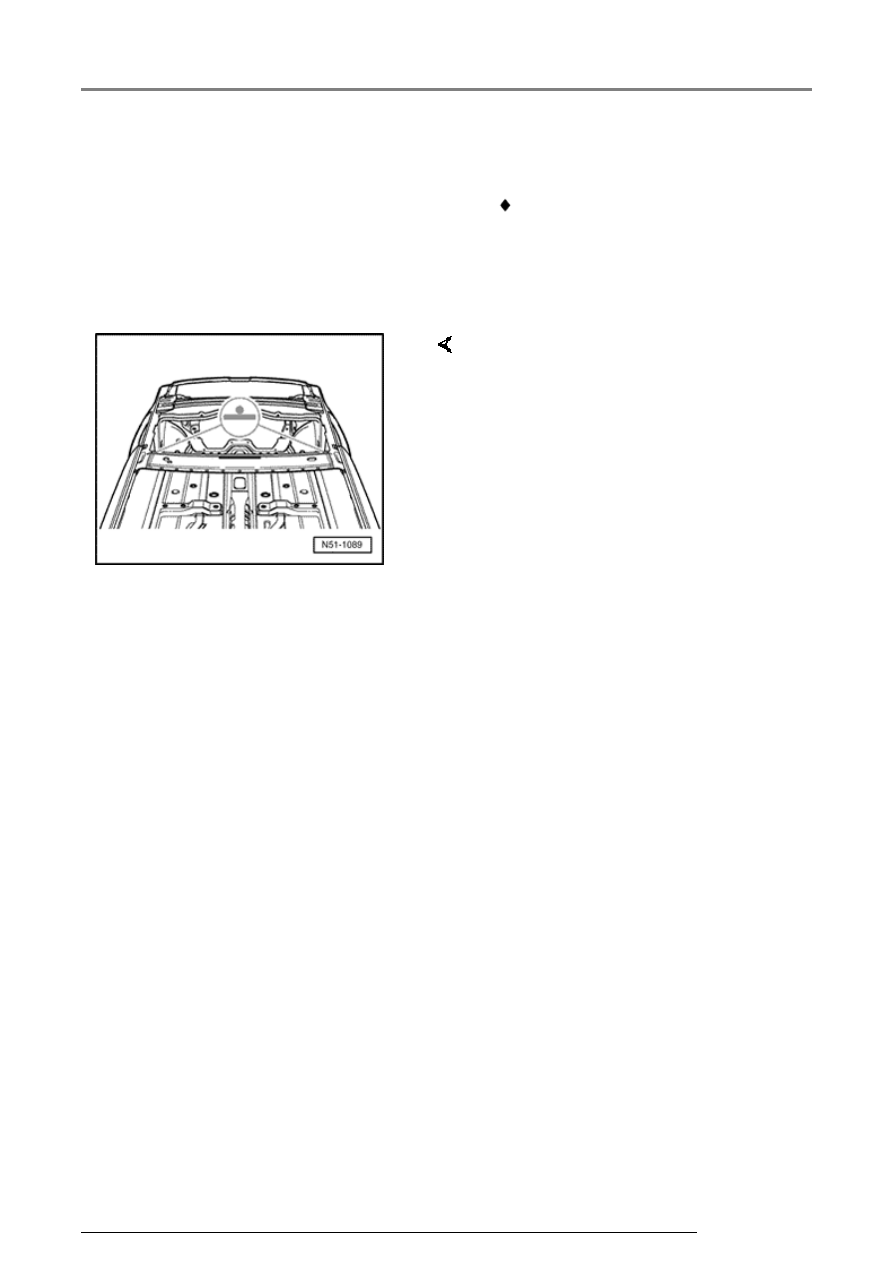

Replacement part





 Roof cross member





Welding in place





-  Position and secure new part.



-  Weld new part, RP-spot weld

seam.

51 09 55 50 Rear roof cross member, replacing (Golf)

13/2/2005

51-24





51 09 55
50 Rear
cross
member,
replacing
(Jetta)

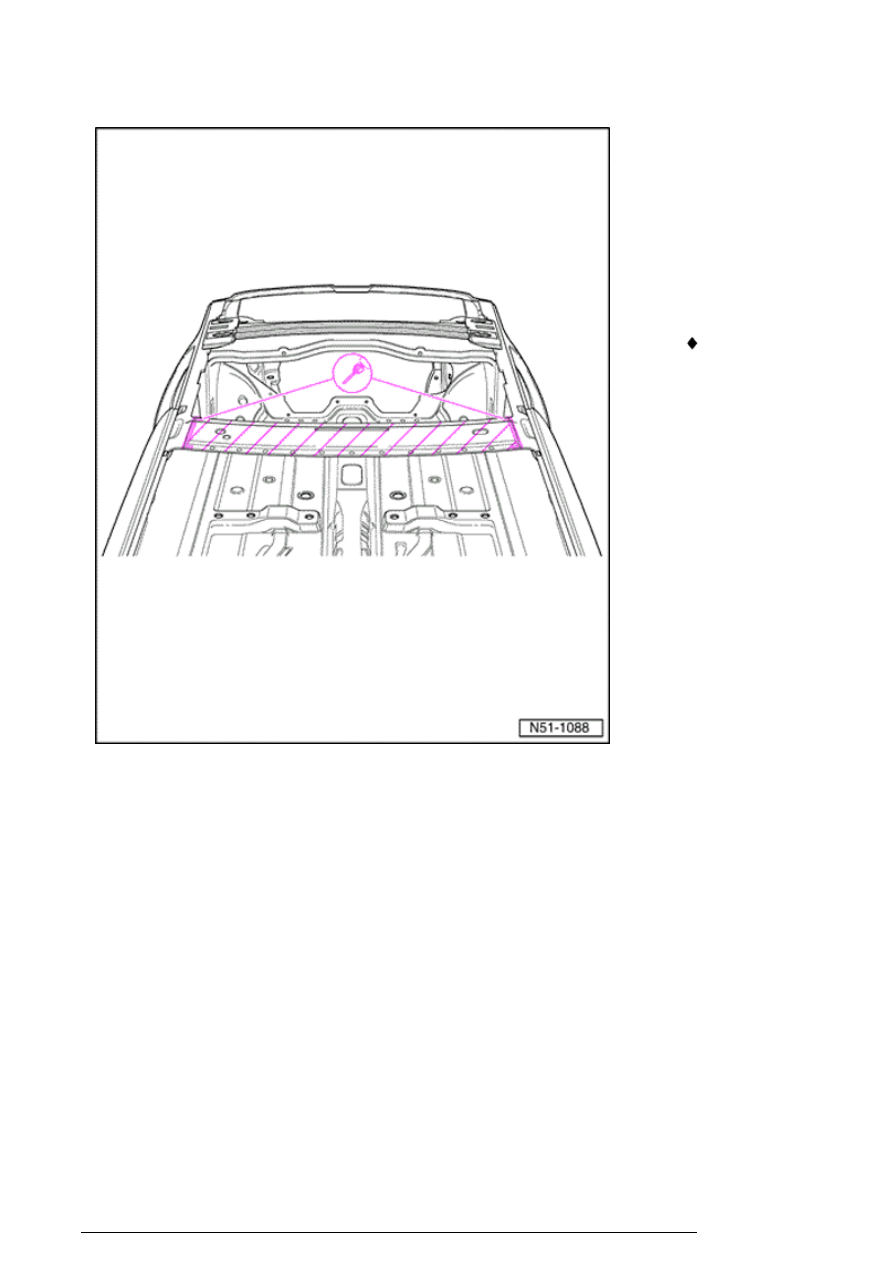

Cutting
location

 Roof

removed

-  Cut out

cross
member.

-  Remove

excess
material.

51 09 55 50 Rear cross member, replacing (Jetta)

13/2/2005

51-25







Replacement part





 Roof cross member





Welding in place





-  Position and secure cross member.



-  Weld in cross member, RP-spot

weld seam.

51 09 55 50 Rear cross member, replacing (Jetta)

13/2/2005

51-26





51 09 55 70
Rear roof
crossmember,
replacing
(Jetta wagon)

WARNING!



Observe safety
precautions!



Repair Manual;

General Notes,
Chapter 1, Safety
precautions

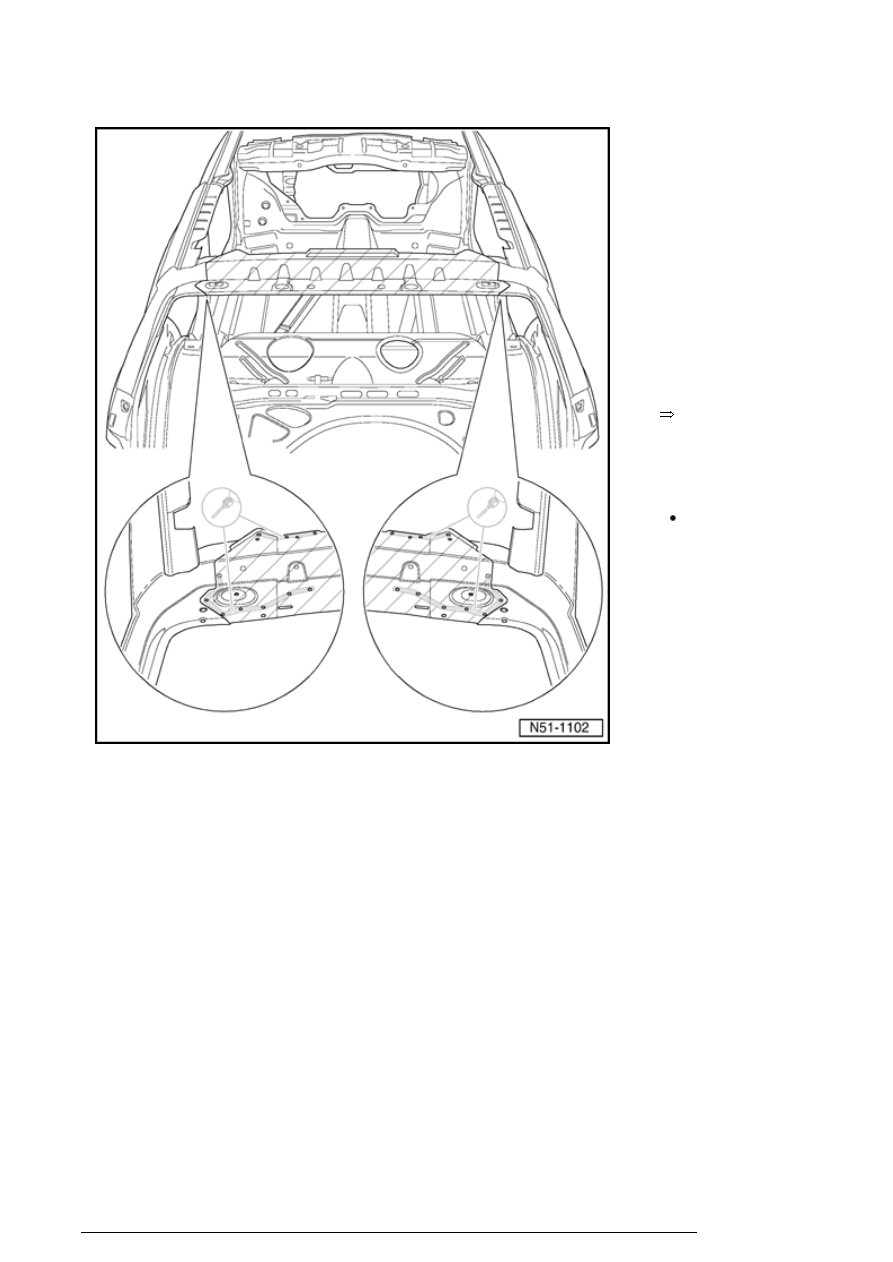

Separating locations

 Roof already cut

out

-  Roof crossmember,

drilling out.

-  Remove remaining

material.

51 09 55 70 Rear roof crossmember, replacing (Jetta wagon)
