00-39

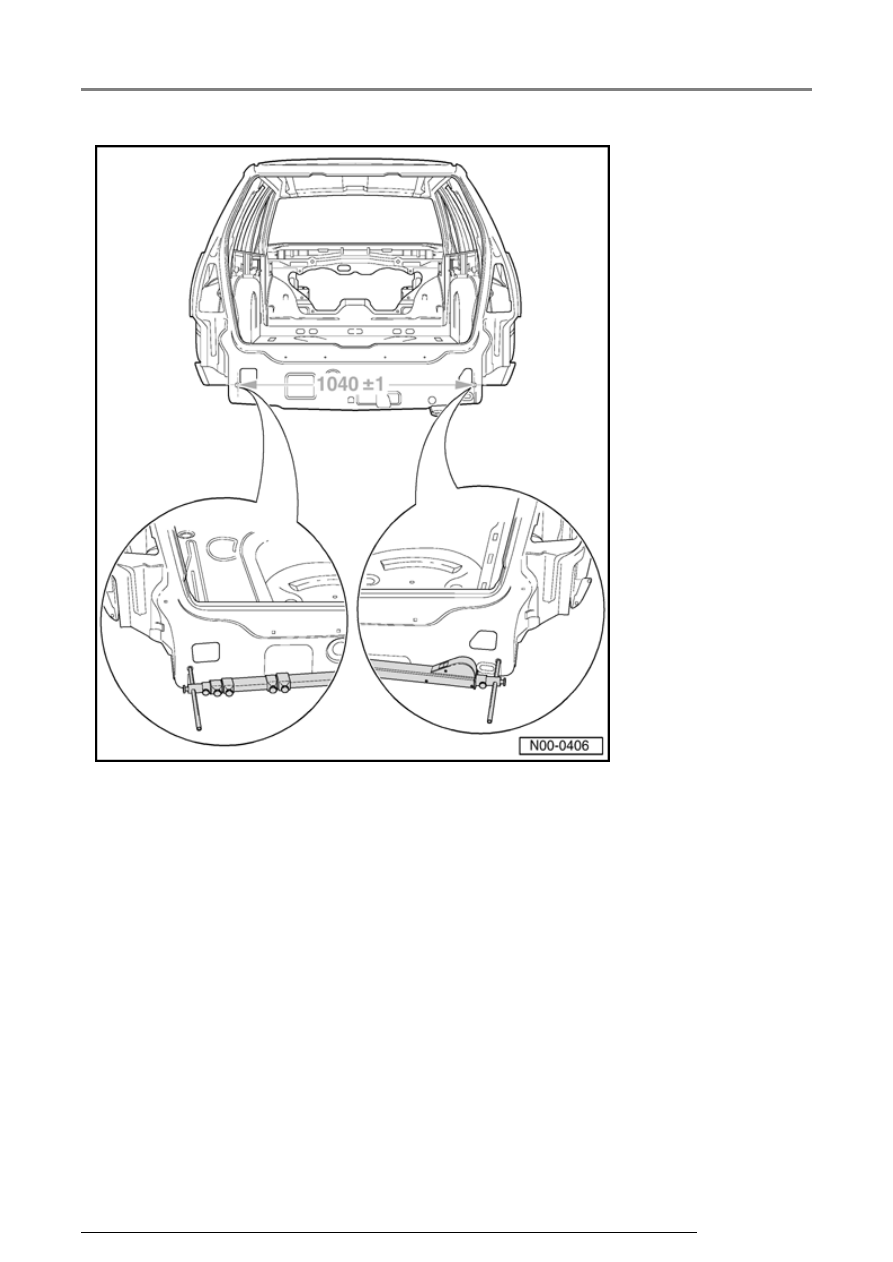

   Distance

between rear
longmembers

Body dimensions

13/2/2005

00-40





Straightening
fixture

Note:

 RW = Angle

 Item numbers in

illustration are
identical with end
numbers on
straightening
bracket inserts

 For angle

required basic set
size is specified

 VAS 5090 or

 VAS 5020 plus

VAS 5020/2 (for
Golf/Jetta 1999

)

 The following

instructions show
right side of
vehicle

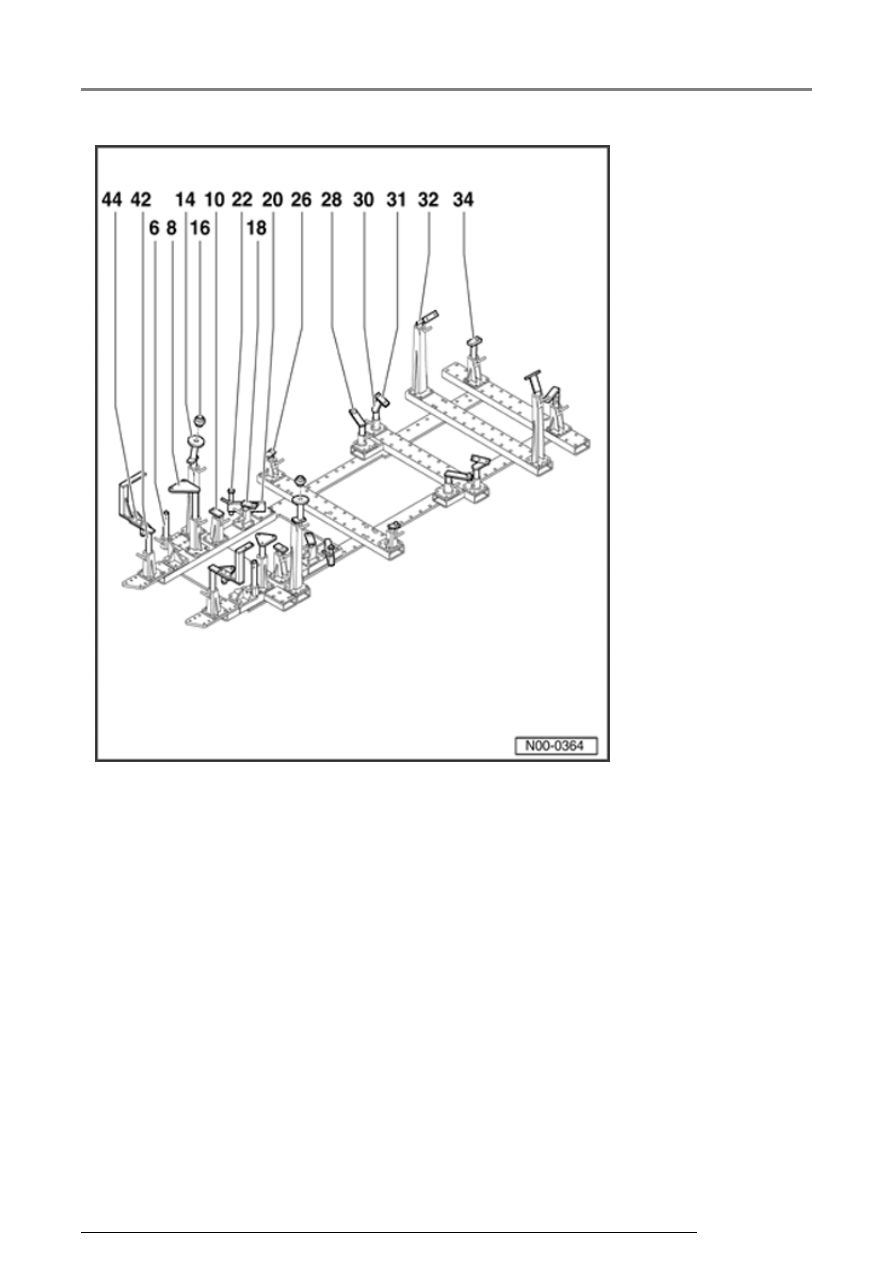

Straightening fixture

13/2/2005

00-41



   6 - MZ 142

8 - MZ 260

10 - MZ 200

14 - MZ 601

16 - Locating
(centering)
pin, left and
right

42 - MZ 200
and TV 400

44 - On RW -
42-

Straightening fixture

13/2/2005

00-42



   18 - MZ 140

20 - Without
locating
bracket MZ

22 - No
locating
bracket -20-

26 - MZ 140

28 - MZ 080

30 - MZ 080

31 - Locating
bracket RW -
30-

32 - MZ 602

34 - MZ 200

Straightening fixture

13/2/2005
