00-11





Body panel
gaps/mating
lines

Use special tool
3371 for checking
or adjusting.

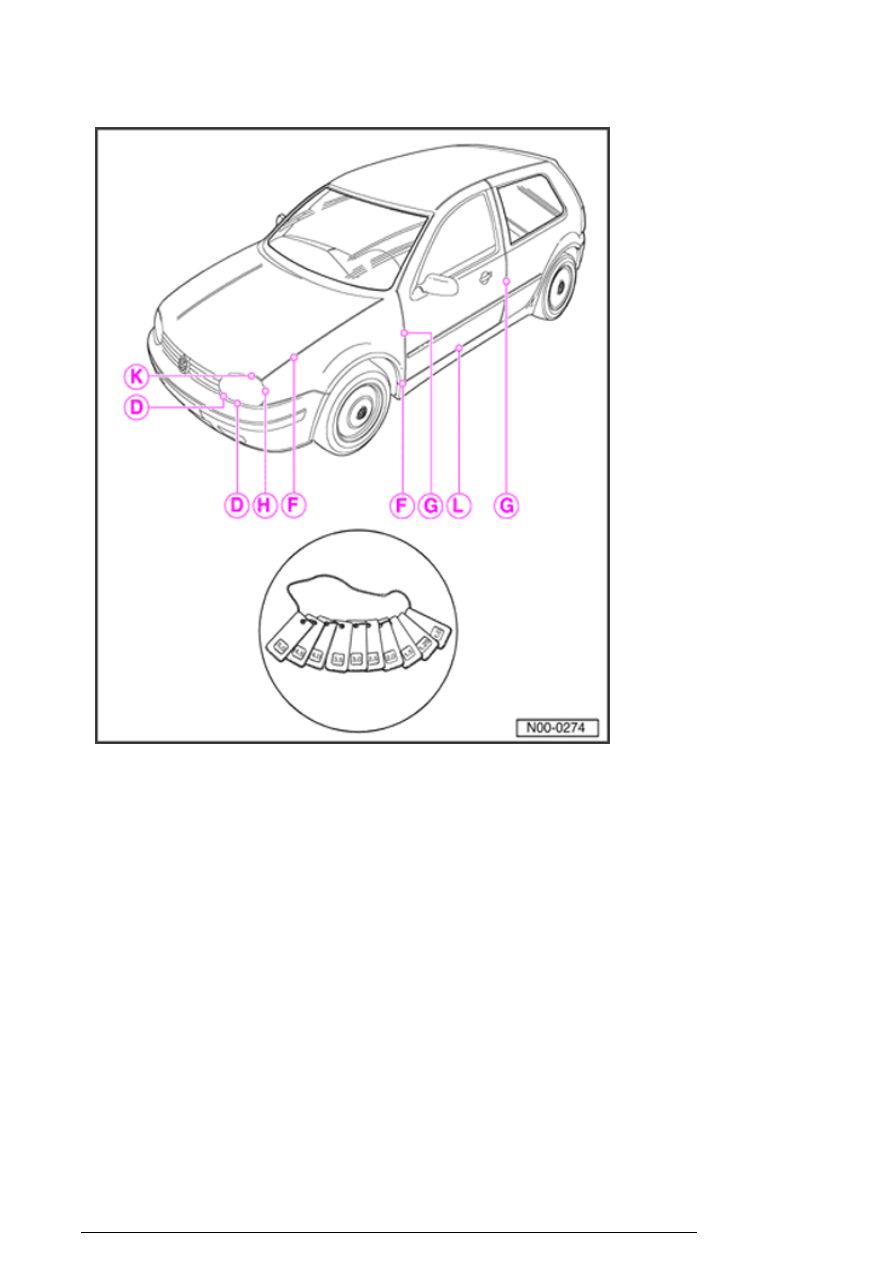

Body, front
(Golf)



D - 2.0 mm (0.078
in.)

F - 3.0 mm (0.118
in.)

G - 3.5 mm (0.137
in.)

H - 4.0 mm (0.157
in.)

K - 5.0 mm (0.196
in.)

L - 5.5 mm (0.216
in.)

Body panel gaps/mating lines

13/2/2005

00-12

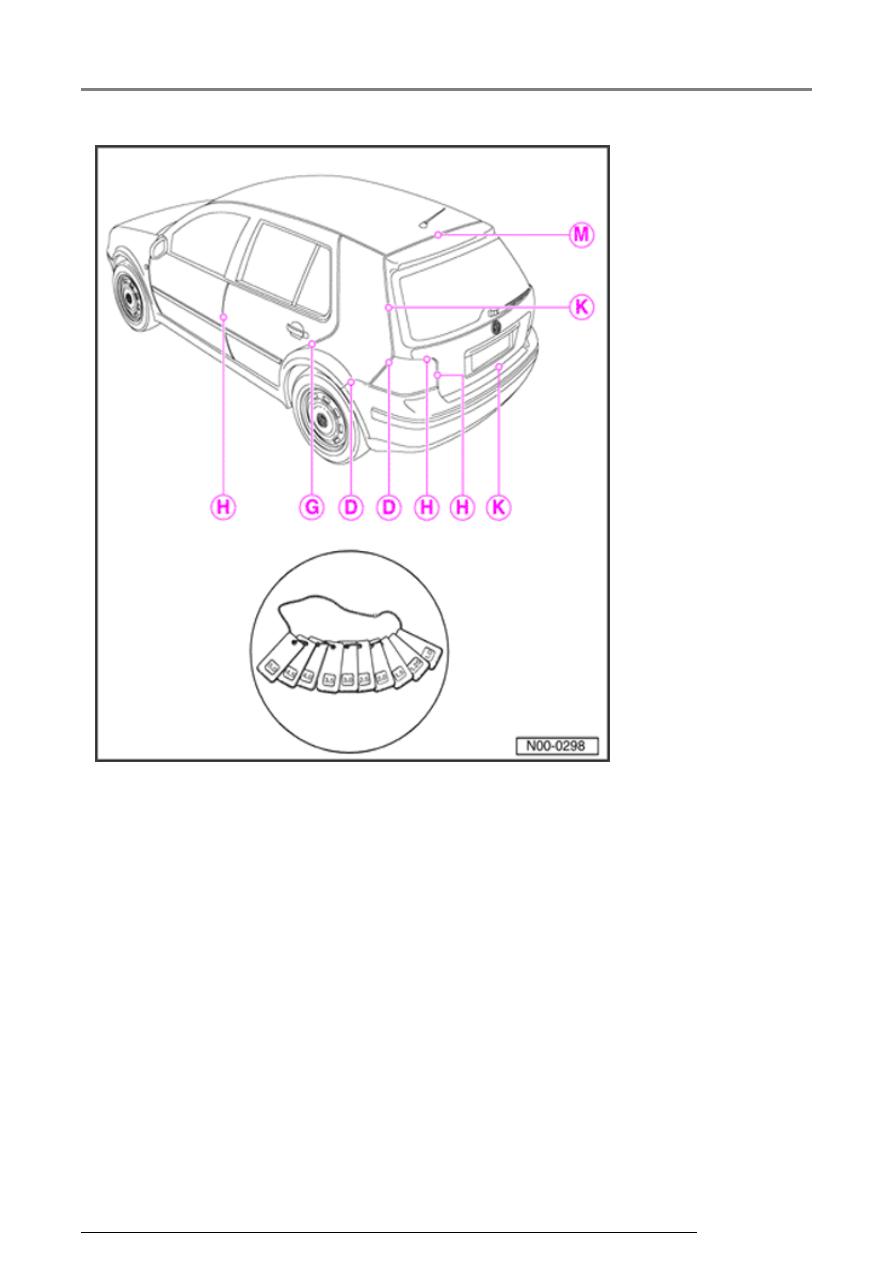

Body, rear
(Golf)



D - 2.0 mm
(0.078 in.)

G - 3.5 mm
(0.137 in.)

H - 4.0 mm
(0.157 in.)

K - 5.0 mm
(0.196 in.)

M - 6.0 mm
(0.236 in.)

Body panel gaps/mating lines

13/2/2005

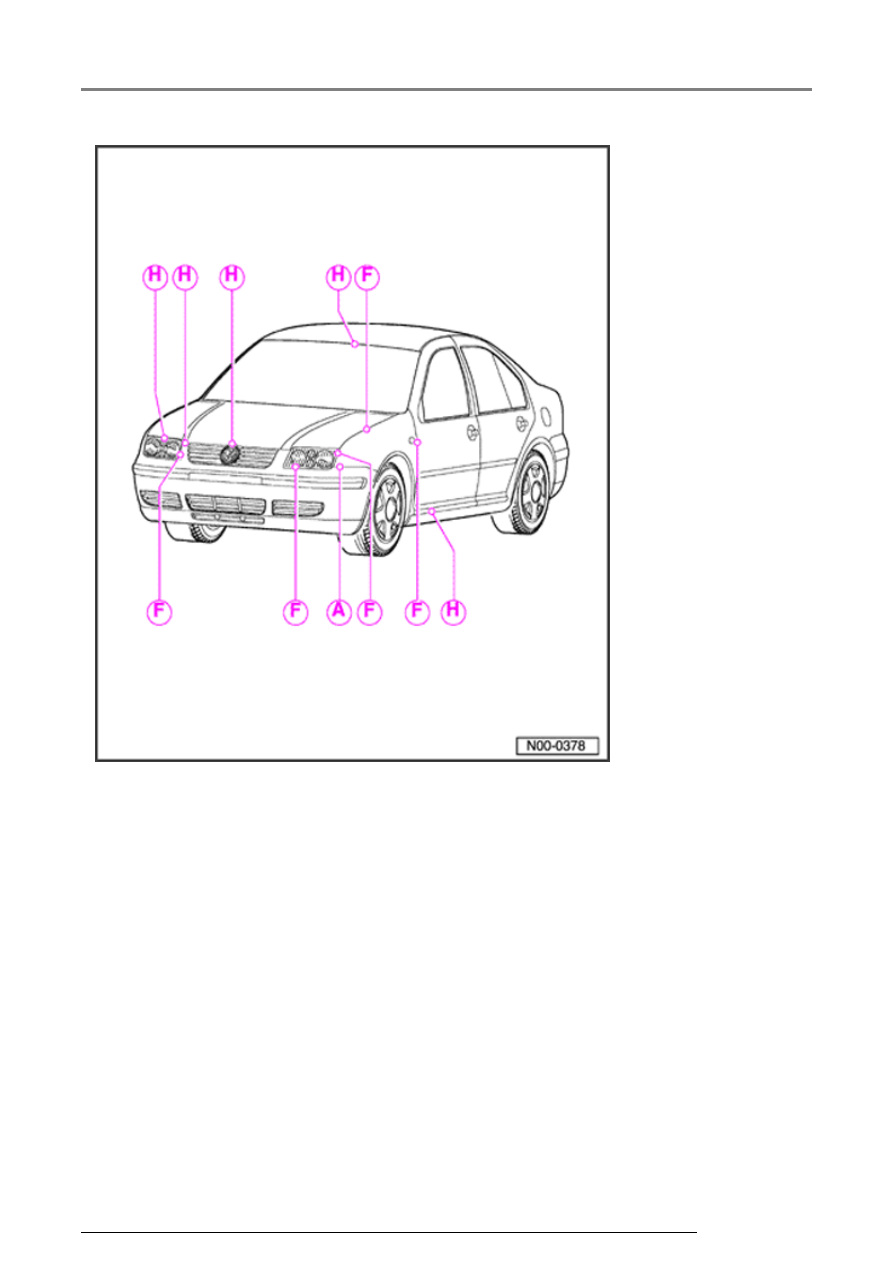

00-13





Body, rear
(Golf)



A - 2.0 mm
(0.078 in.)

F - 3.5 mm
(0.137 in.)

H - 4.0 mm
(0.157 in.)

Body panel gaps/mating lines

13/2/2005

00-14

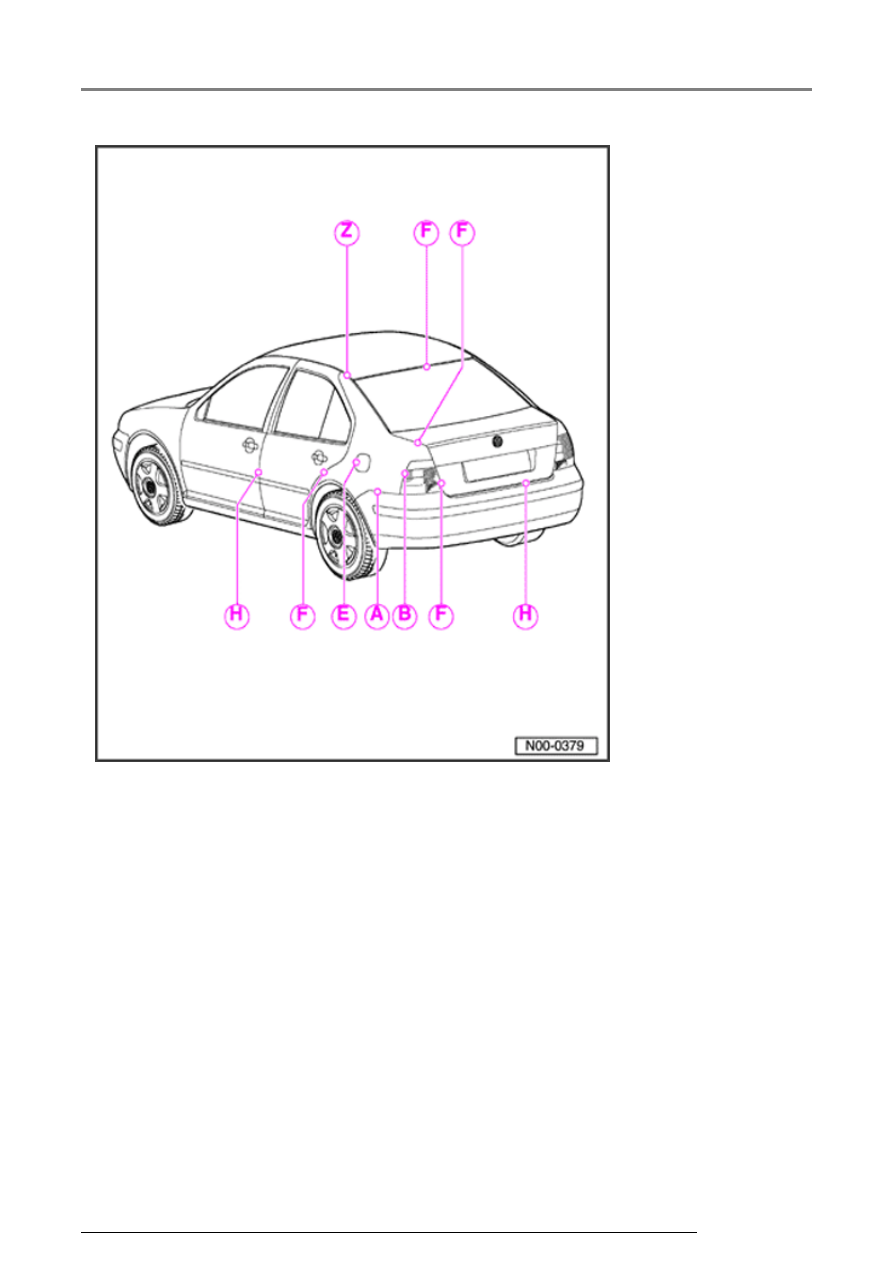

Body, rear
(Jetta)



A - 0.5 mm
(0.019 in.)

B - 1.0 mm
(0.038 in.)

E - 2.5 mm
(0.098 in.)

F - 3.0 mm
(0.118 in.)

H - 4.0 mm
(0.157 in.)

Z - 13.2 mm
(0.519 in.)

Body panel gaps/mating lines

13/2/2005
