mm

[g]

[g]

[g]

81

80

40

40

Inner joint







mm







100

120

50

70

Regrease joint, if necessary, when replacing protective
boot.

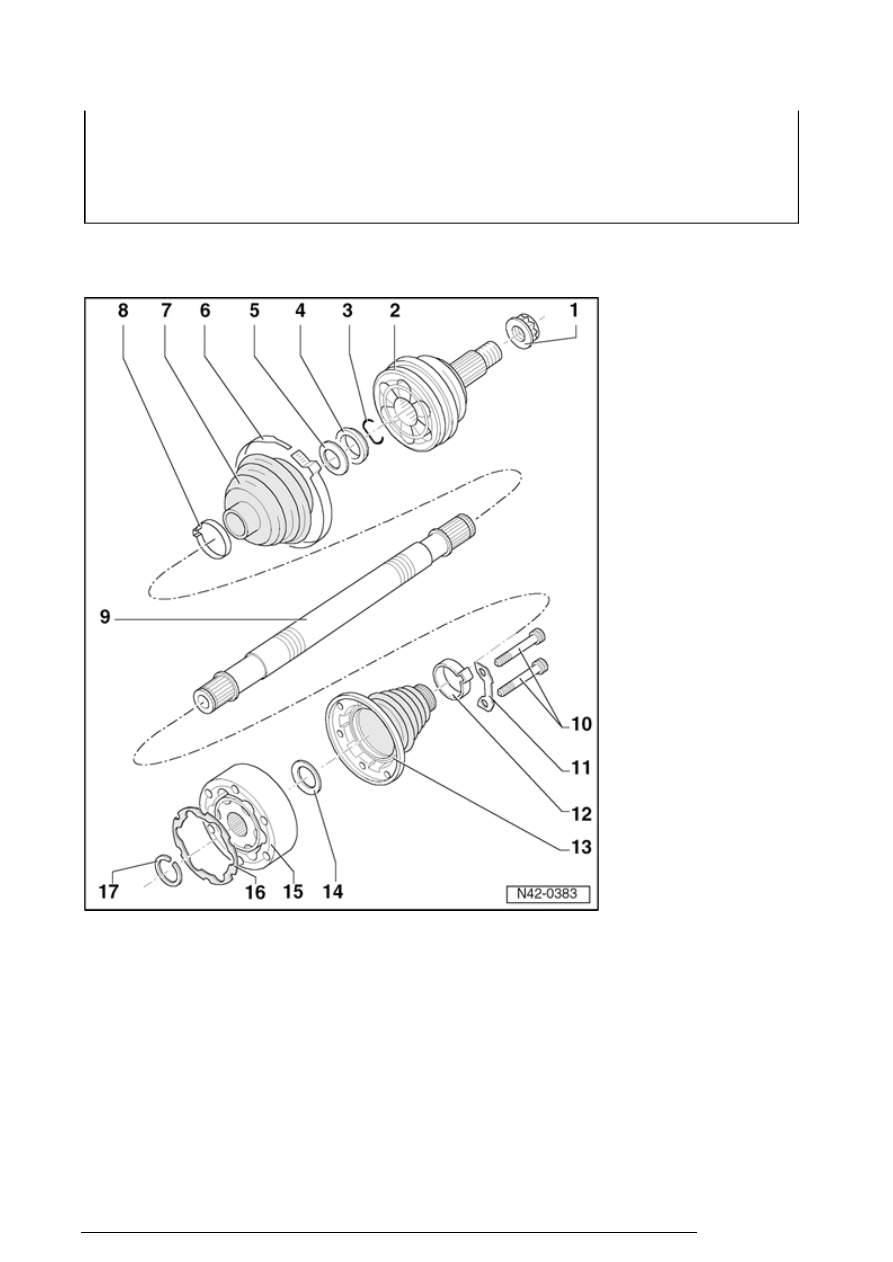

1. Self-locking 12-point nut

¡

Tightening

¡

Any paint residue and/or
corrosion on thread of the
outer joint must be removed
before the nut is installed.



2. Outer constant velocity joint

¡

Replace as a unit

Rear drive axle, servicing

¡

Removing



40-5, Removing

outer constant velocity joint



¡

Installing: Using a plastic
hammer, drive onto shaft as
far as stop



3. Circlip

¡

Always replace

¡

Insert in shaft groove



4. Thrust washer

¡

Installation location



42-7,

Installing dish washer and
thrust washer on outer joint





5. Spring washer

¡

Installation location



42-7,

Installing dished washer on
inner joint





6. Clamp

¡

Always replace

¡

Tightening



42-7, Tightening

hose clamp on outer joint





7. Protective boot

¡

Check for tears and chafing

¡

Material: Hytrel
(Polyelastomer)



8. Clamp

¡

Always replace

¡

Tightening



42-7, Tightening

small clamp





9. Axle shaft (solid shaft)

10. Multiple point socket head bolt,

Rear drive axle, servicing

40 Nm

11. Plate

12. Clamp

¡

Always replace

¡

Tightening



42-7, Tightening

small clamp





13. Protective boot for inner constant

velocity joint

¡

Check for tears and chafing

¡

Drive off with drift



14. Dished washer

¡

Installation location



42-7,

Installing dished washer on
inner joint





15. Inner constant velocity joint

¡

Replace as a unit

¡

pressing off



42-7, Pressing

off inner constant velocity joint



¡

pressing on



42-7, Pressing

on inner constant velocity joint



¡

Greasing



42-7,



¡

Checking



40-5, Inner

constant velocity joint,
checking





16. Gasket

¡

Replacing. Pull off protective
foil and stick into joint.



17. Circlip

¡

Removing and installing with
VW161 A



Rear drive axle, servicing

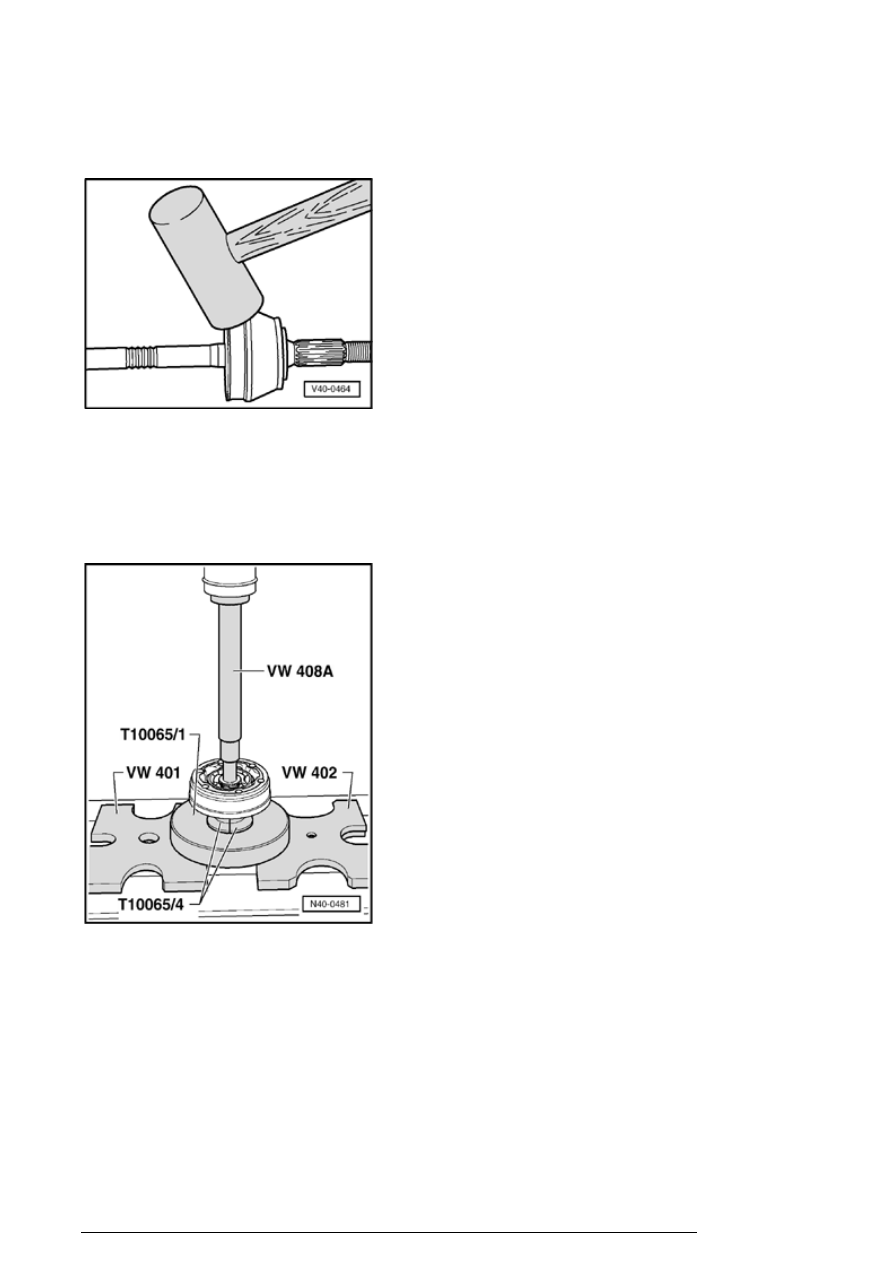

Removing outer constant velocity joint

- Drive joint off axle shaft with a firm blow from a plastic
hammer.

Pressing off inner constant velocity joint

Note:

n

Use drift to remove previous boot
