- Remove subframe complete with final drive.

Subframe, removing and installing



42-6, Subframe,

removing and installing

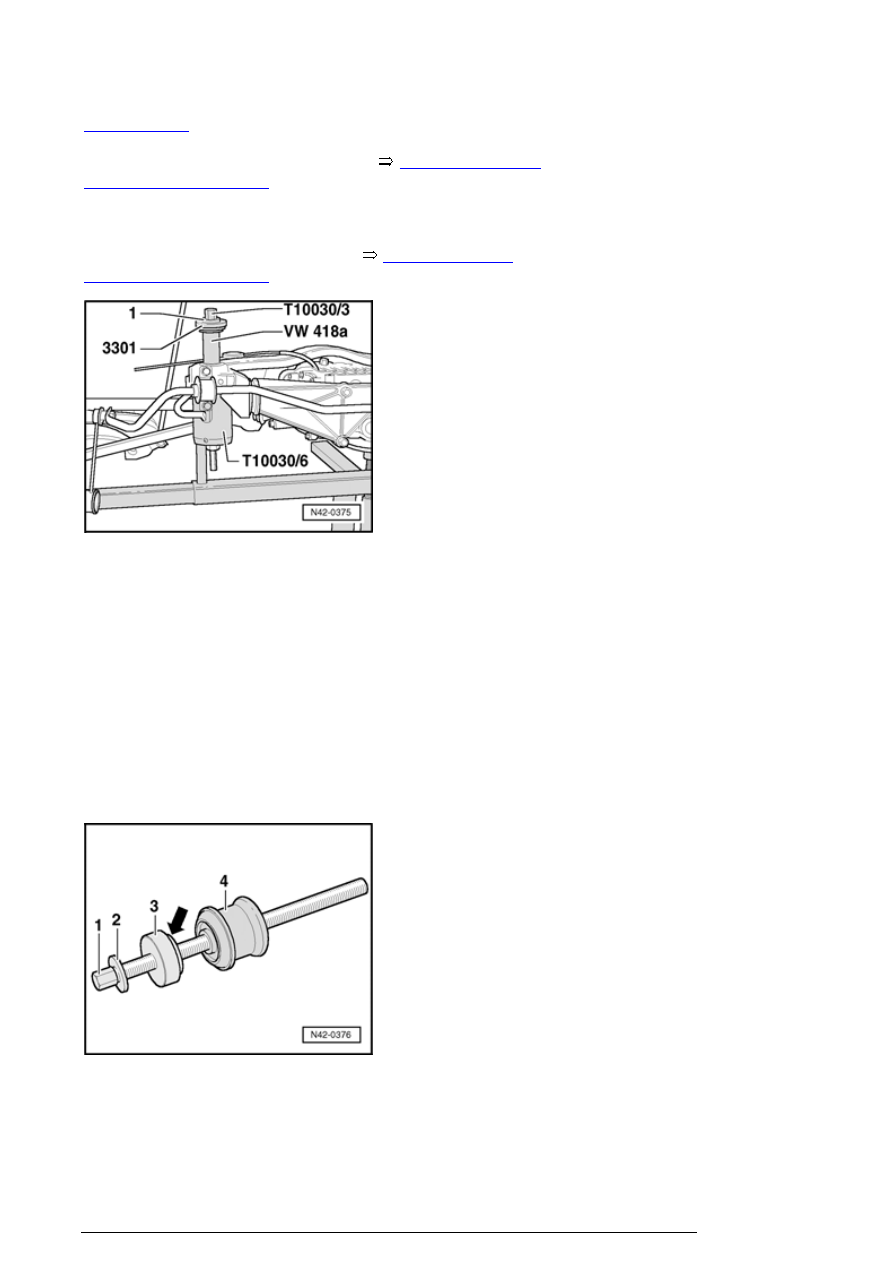

- Position special tool.

1 - Washer

- Pull out bonded rubber bushing by tightening spindle.

Installing



The bonded rubber bushing is supplied as a spare part in a
sealed plastic bag.

Do not use a bonded rubber bushing which has been
stored unsealed!

- Assemble special tool with bonded rubber bushing.

1 - Spindle T10030/3

2 - Washer with chamfer

Subframe with final drive, assembly overview



3 - Thrust tube 10030/4

- Shoulder arrow faces toward bonded rubber bushing

4 - Bonded rubber bushing

- Coat bonded rubber bushing with, for example, liquid
soap.

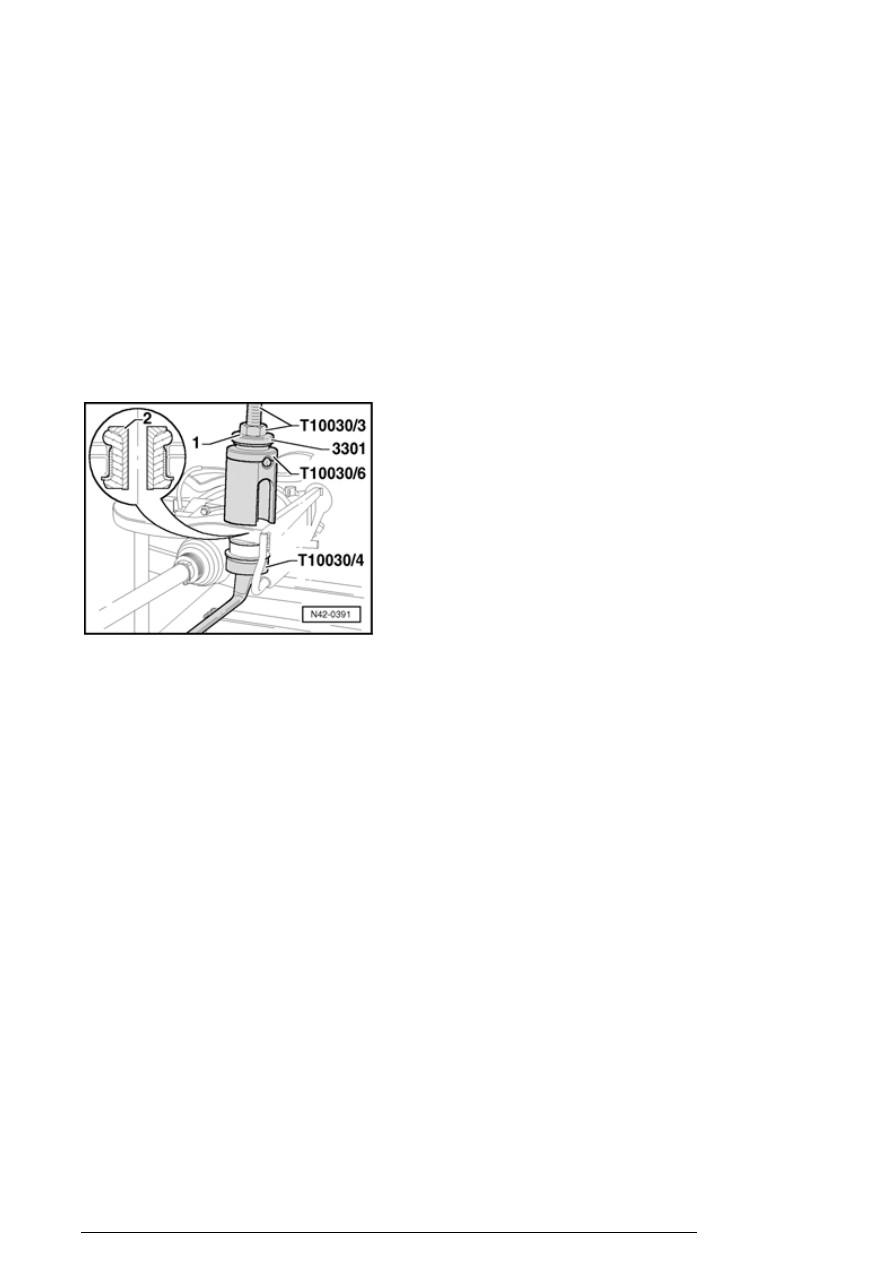

- Install bonded rubber bushing and special tools on
subframe.

- Pull out bonded rubber bushing by turning spindle.

1 - Washer

2 - Installation position of bonded rubber bushing in
subframe

Spindle must be inserted from below to remove and pull in
subframe front bonded rubber mounting.

Further installation of subframe is performed in reverse
order

Bonded rubber bushings for final drive,
removing and installing

Subframe with final drive, assembly overview

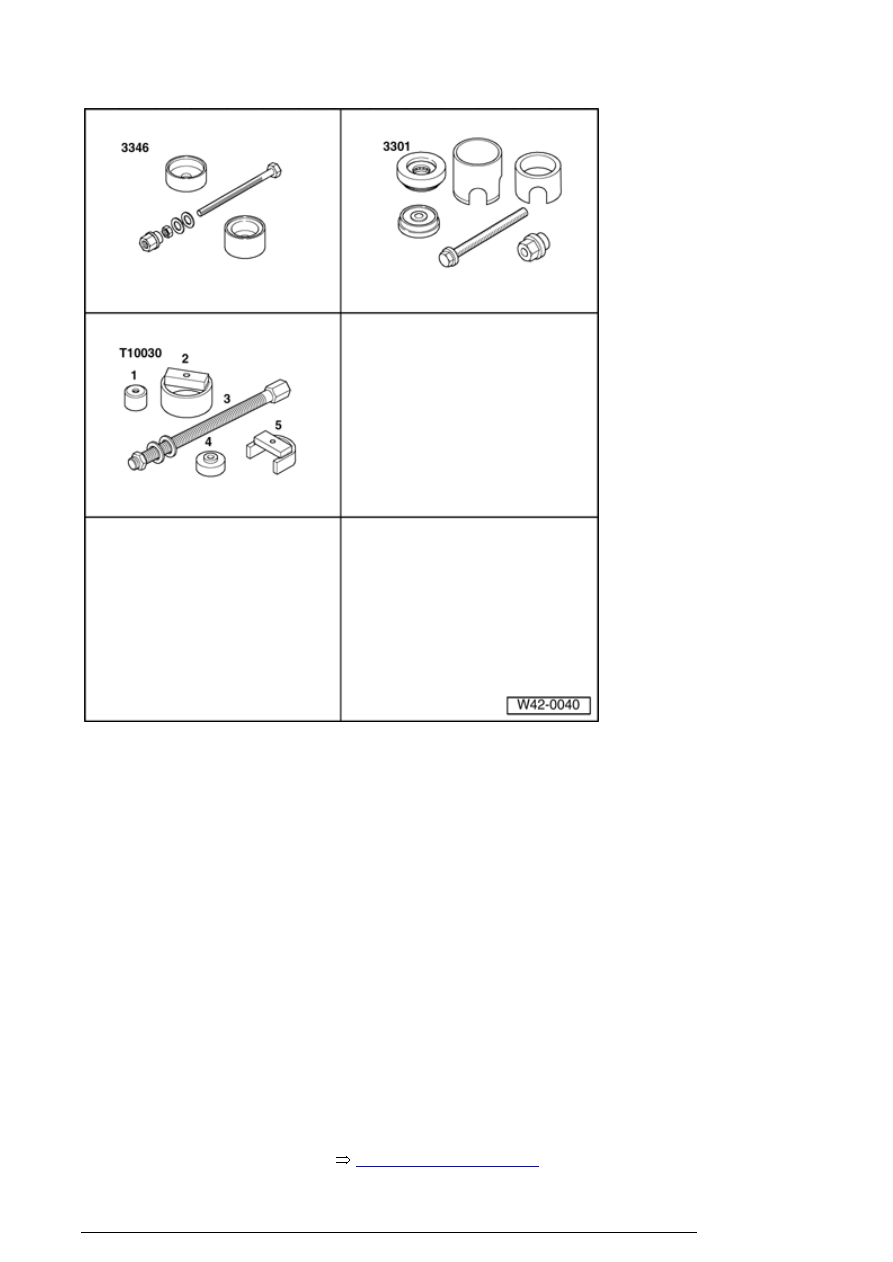

Special tools, testers and auxiliary items
required

n

Assembly tool 3346



n

Assembly tool 3301



n

Tube T10030/2



n

Traverse T10030/5



n

Assembly tool 3348



Removing



- Remove wheels.

- Remove spring

Removing and installing spring



42-4, Spring, removing

Subframe with final drive, assembly overview





and installing



Removing and installing spring R32,



42-4, Spring R32,

removing and installing



- Remove subframe completely with final drive.

Removing and installing subframe



42-6, Subframe,

removing and installing

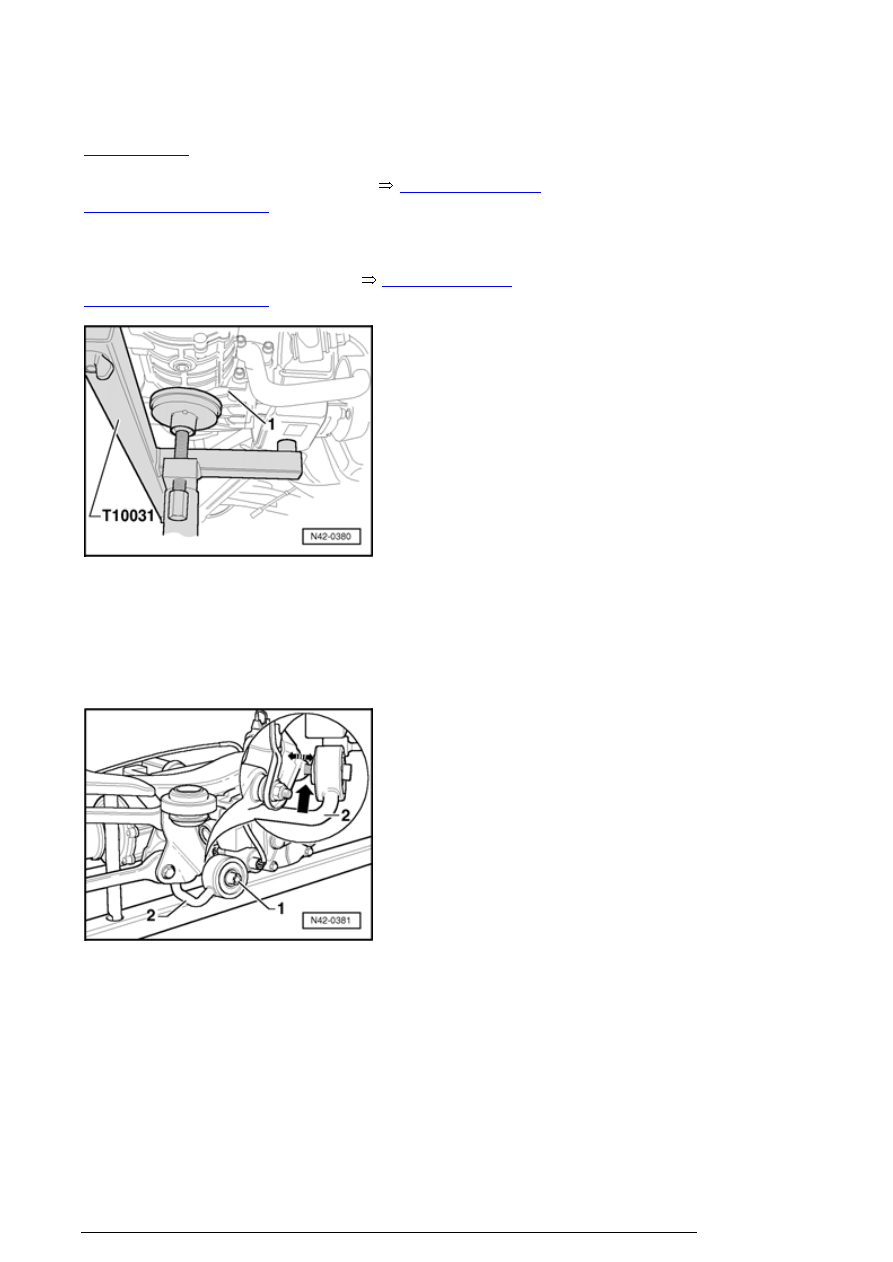

- Support final drive - 1 - .

- Remove multi-point socket head bolt for aluminium cross
member.

- Remove aluminium cross member from final drive.

- Loosen multi-point socket head bolt - 1 - .

- Move final drive approx. 15 to 20mm  - arrow - .

2 - Final drive support

Subframe with final drive, assembly overview
