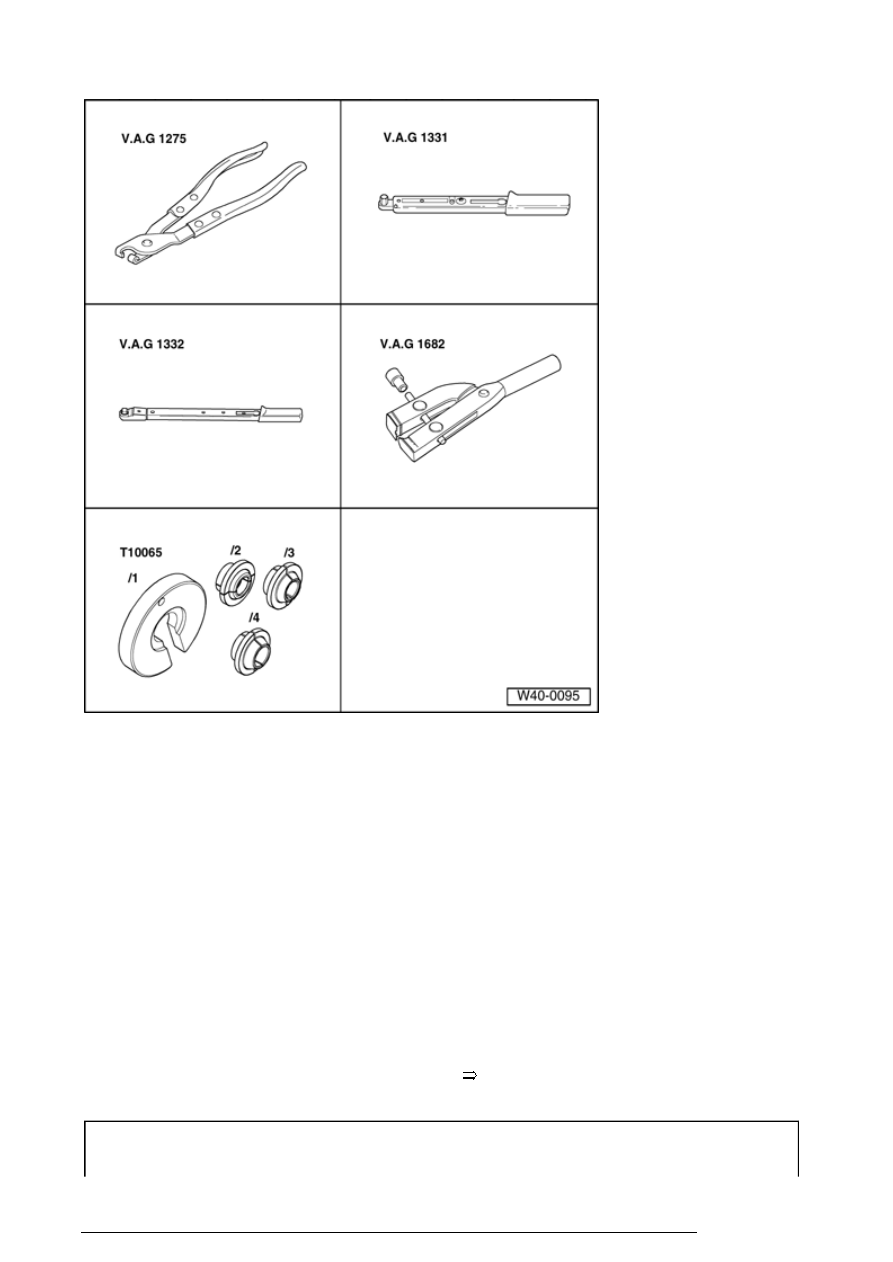

Special tools, testers and auxiliary items
required

n

CV joint boot clamp tool V.A.G1275



n

Torque wrench V.A.G1331



n

Torque wrench V.A.G1332



n

CV joint boot clamp tool V.A.G1682



n

Assembly tool T10065



Grease quantity and type

Filling drive axle with high temperature grease.

 See

Parts Catalog



Grease

Amount in:

Outer joint

Total quantity

Joint

Protective boot

Front drive axle, servicing



mm

[g]

[g]

[g]

90

100

50

50

Inner joint







mm







100

110

55

55

108

110

55

55

Regrease joint, if necessary, when replacing the protective
boot.

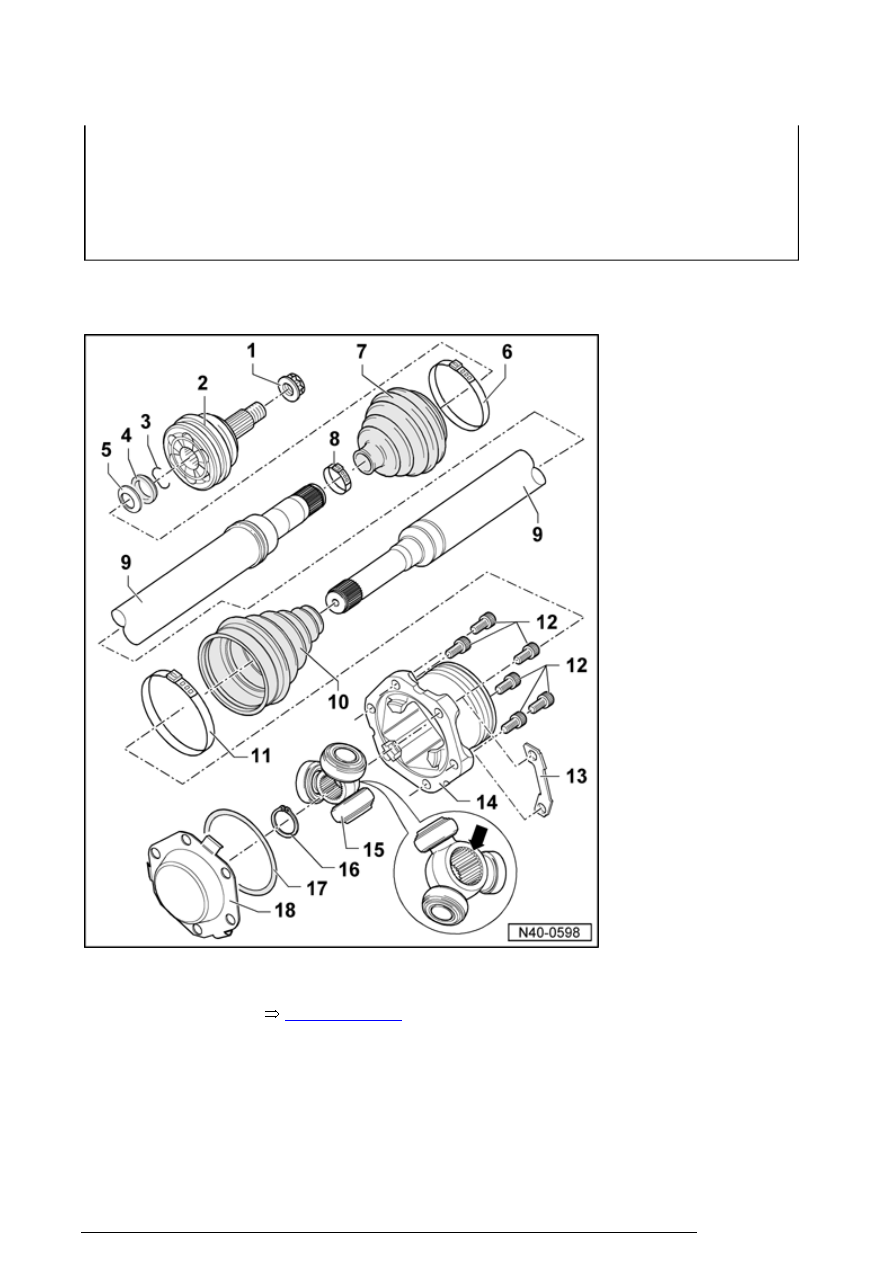

1. Self-locking 12-point nut

¡

Tightening



40-5, Installing



¡

Any paint residue and/or
corrosion on thread of outer
joint must be removed before
nut is installed.



2. Outer constant velocity joint

Front drive axle, servicing

¡

Replace as a unit

¡

Removing



40-5, Removing

outer constant velocity joint



¡

Installing: Drive onto shaft with
plastic hammer until
compressed circlip seats.

¡

Checking



40-5, Outer

constant velocity joint,
checking



¡

Greasing



40-5,





3. Circlip

¡

Insert in groove in shaft



4. Thrust washer

¡

Installation location



40-5,

Installing spring washer and
thrust washer on outer joint





5. Spring washer

¡

Outer diameter (concave side)
contacts thrust washer



6. Clamp

¡

Always replace

¡

Tightening with pliers
V.A.G1682



40-5, Tightening

clamp on outer CV joint boot





7. Constant velocity joint boots

¡

Check for tears and chafing



8. Clamp

¡

Always replace

¡

Tightening



40-5, Tightening

clamp for CV joint boot (inner,
small dia.)



Front drive axle, servicing



9. Axle shaft

10. Triple roller joint boot

¡

Check for tears and chafing



11. Clamp

¡

Always replace

¡

Tightening



12. Multi-point socket head bolt



13. Plate



14. Triple roller joint housing

15. Triple rotor star with rollers



16. Circlip

¡

Always replace



17. O-ring

¡

Always replace



18. Cover

¡

Always replace



For triple rotor star

Tightening torques:



40-5,

Is only on joints with108mm dia.

The chamfer - arrow - points to
axle shaft splines.

Triple roller joint, disassembling and
assembling



Disassembling
