-  Clamp clutch master cylinder supply hose with

special tool 3094.





-  Disconnect clutch master cylinder supply

hose.





-  Disconnect connector off float warning indicator

sensor.





Vehicles with ABS/EDL/ASR/ESP



Continued for all vehicles

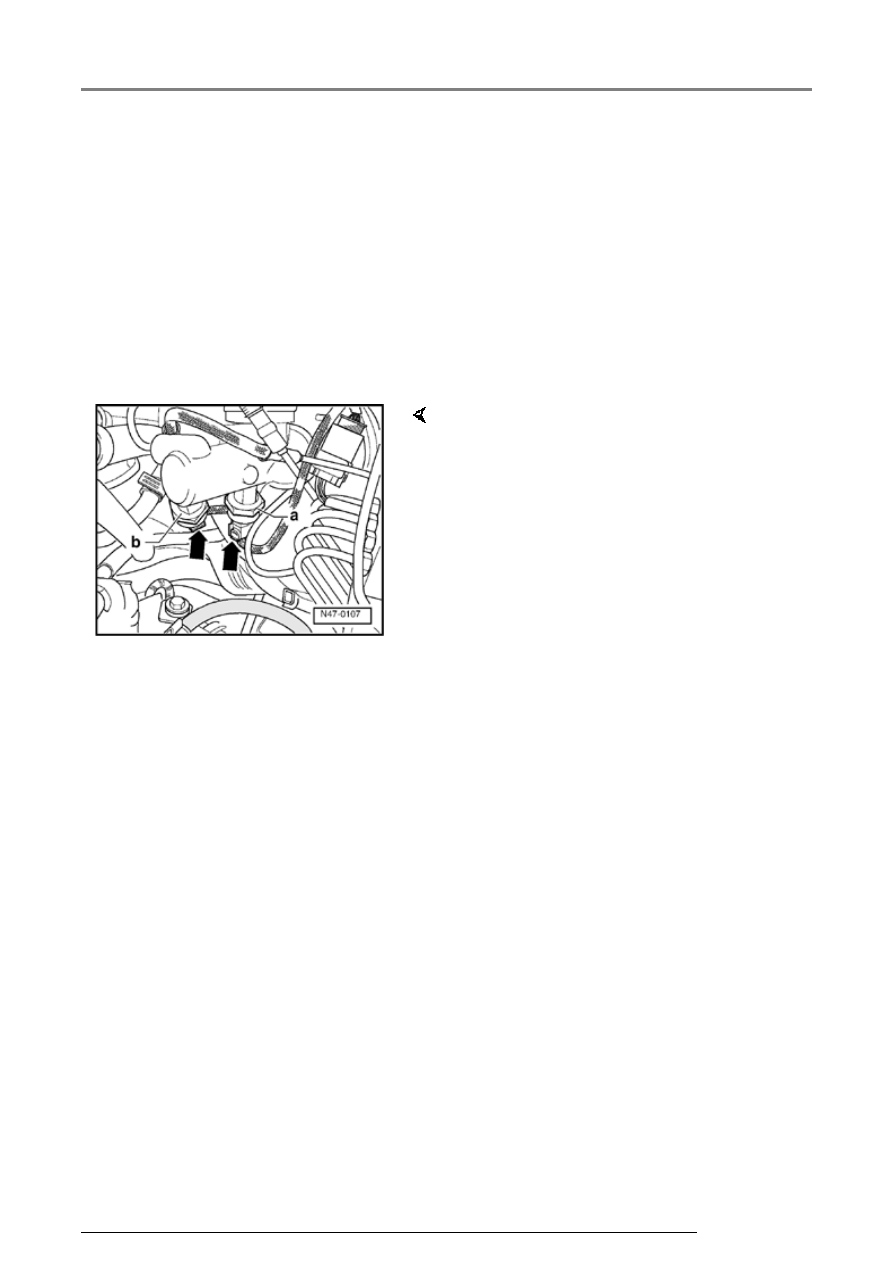

-  Disconnect connectors (arrows) off brake

pressure sensors -a- and -b-.

-  Disconnect brake lines on brake master cylinder

and seal brake lines with plugs from repair kit
Part No. 1H0 698 311 A.

-  Remove brake master cylinder nuts.

-  Remove heat shield, if part of original

equipment.

-  Carefully remove brake master cylinder out of

brake booster.

Brake master cylinder, removing and installing

47-83





   Installing





-  Installation is carried out in the reverse

sequence



   Observe the following points when installing:





-  When installing the brake master cylinder and

brake booster, make sure that the push rod is
correctly located in the brake master cylinder.





-  After installing, bleed brakes



Page 47-38







-  Initiate basic settings







Repair Manual, Brake System On Board

Diagnostic (OBD), Repair Group 01; Performing
self-diagnosis; Introducing basic settings







-  A zero compensation of brake pressure sender

1 -G201- and brake pressure sender 2 -G214-
must be performed in addition to basic settings
on vehicles with ABS/EDL/ASR/ESP





-  Connecting VAS 5051 and selecting functions



Page 45-38







-  After installing, bleed brakes



Page 47-38







-  Initiate basic settings.

Brake master cylinder, removing and installing

47-84







Brake booster,
removing and
installing





Special tools and equipment



Removing

Remove air cleaner

 3094 Hose clamps

-  Obtain radio code on vehicles

with coded radio.

-  Disconnect battery.



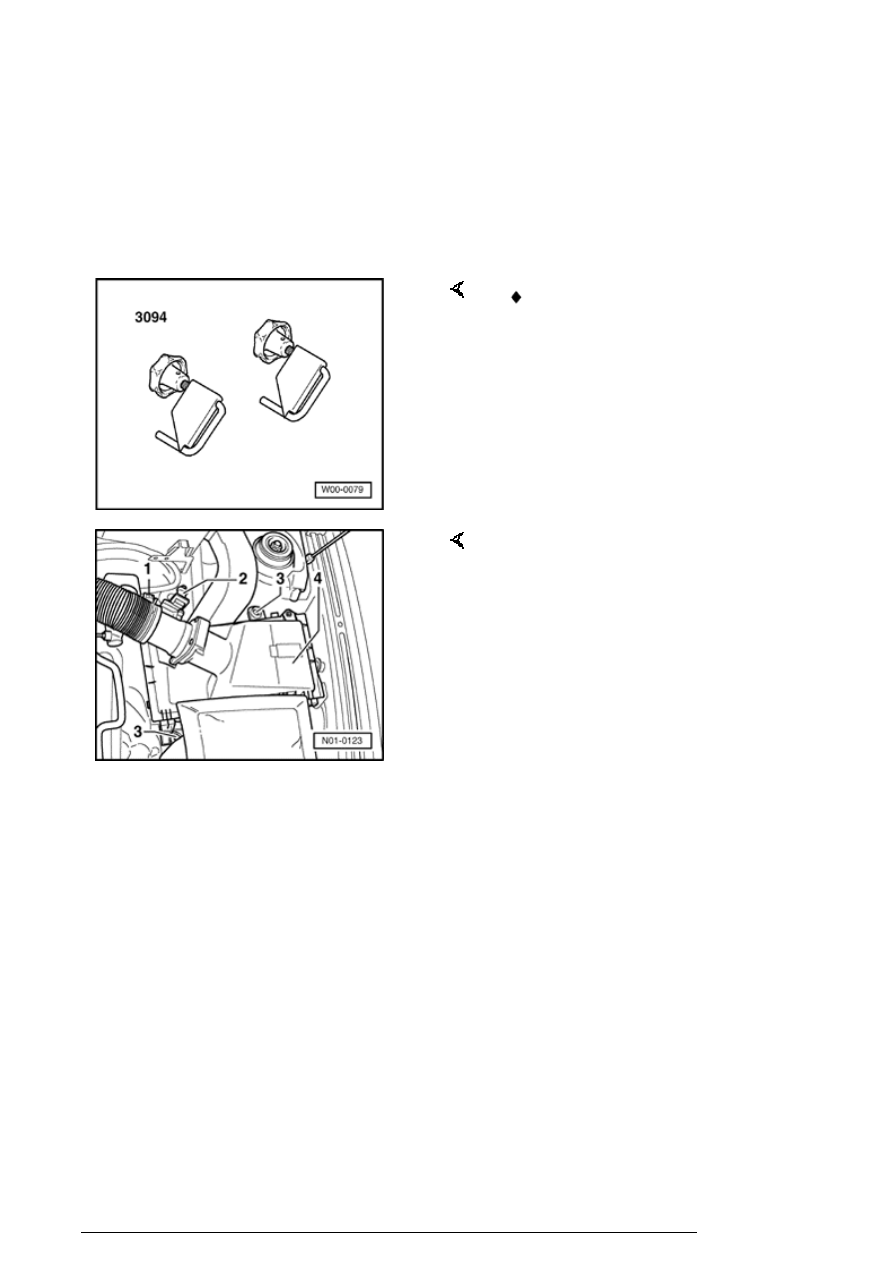

-  Pull connector -2- off mass air

flow sensor.

-  Release spring-type clip -1- on air

duct hose with pliers VAG 1921
and pull hose off air cleaner.

-  Remove air cleaner bolts -3- and

take out air cleaner -4-.

Brake booster, removing and installing

47-85







Vehicles with manual transmission





-  Clamp clutch master cylinder supply hose with

special tool 3094.





-  Disconnect clutch master cylinder supply

hose.





Continued for all vehicles





-  Remove control module and hydraulic unit

Page 45-55







-  Disconnect vacuum hose from brake servo.





-  Remove trim below steering column.







Repair Manual, Body Interior, Repair Group

68; Trim under steering





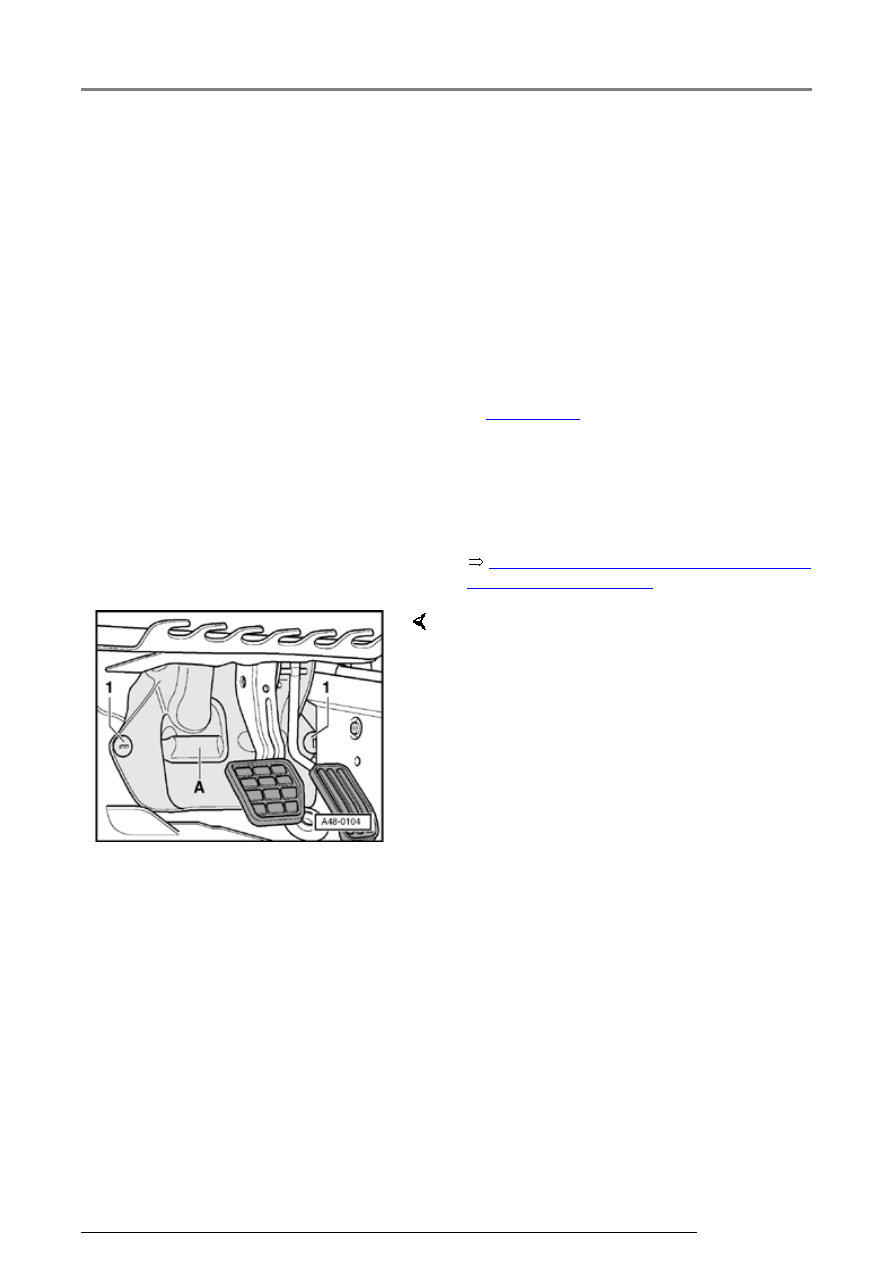

-  Remove bolts -1-.

-  Remove cover -A-.
