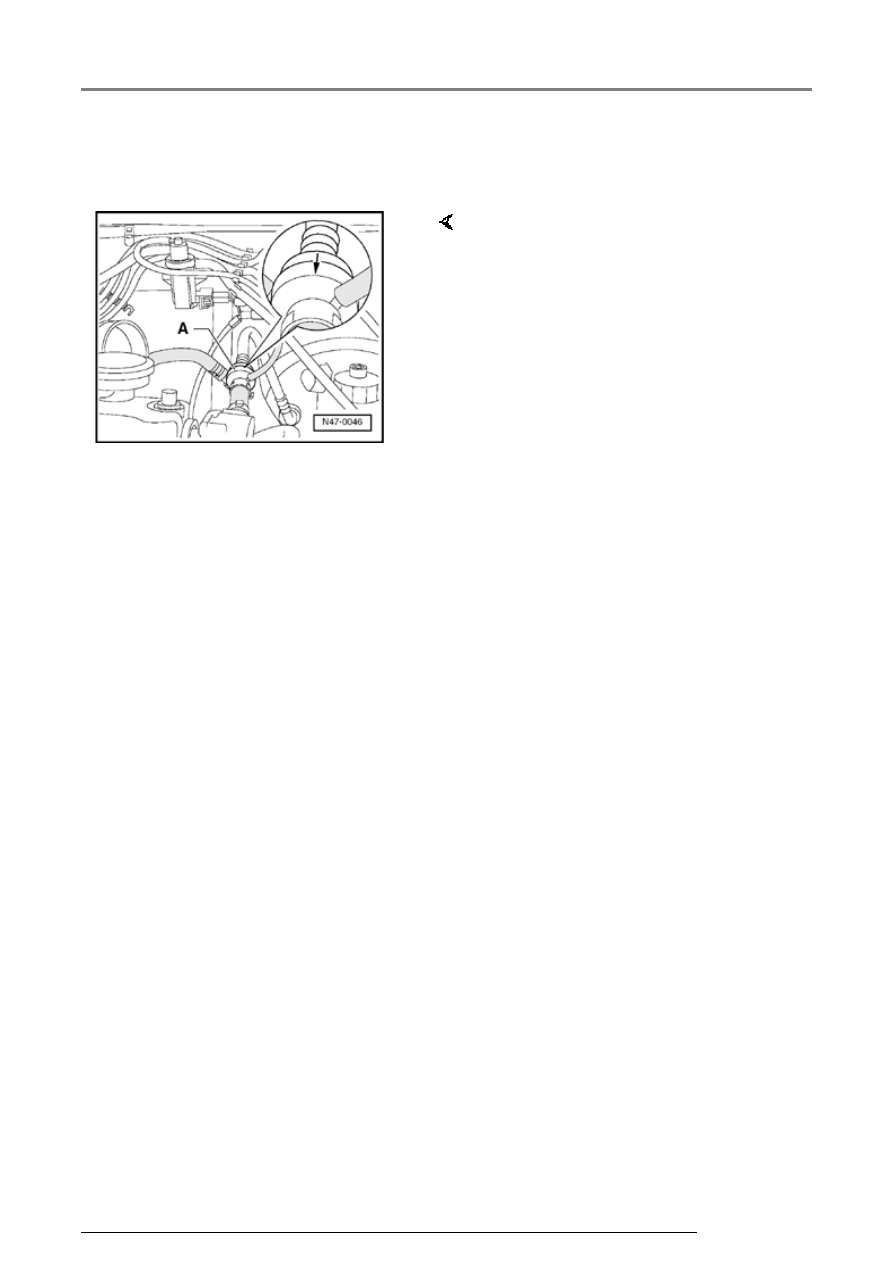

Check function of check valve -
A-.





Air must pass through in direction of
(arrow).

Valve must remain closed in opposite
direction.

Make sure that check valve is
installed correctly.

-  Checking check valve -A-.

Brake booster/brake master cylinder for vehicles with ABS/EDL/ASR/ESP Mark...

47-63







Brake system vacuum pump -
V192-, vehicles up to my 05.02,
electrical check







Special tools and equipment





 VAG 1526 B Hand multimeter





 VAG. 1598/31 Adapter set





Requirements





 Fuses 51 and 31 must be OK

(remove fuses from fuse holder to
check).



-  Remove the 6 - pole contact.

Brake booster/brake master cylinder for vehicles with ABS/EDL/ASR/ESP Mark...

47-64







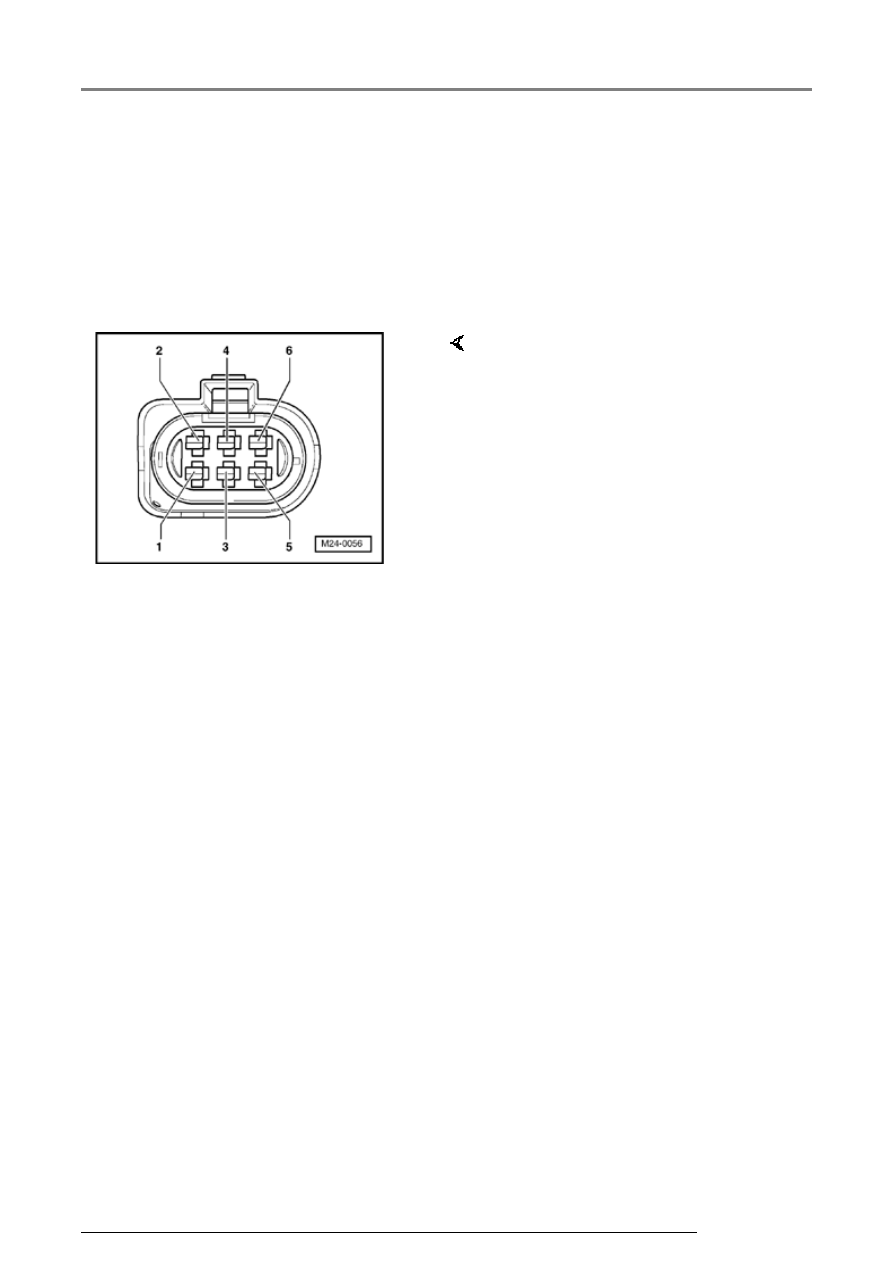

Multi-pin connector with
contact assignment







Note:





All contacts not listed are currently
not assigned and must never be
connected to other components!

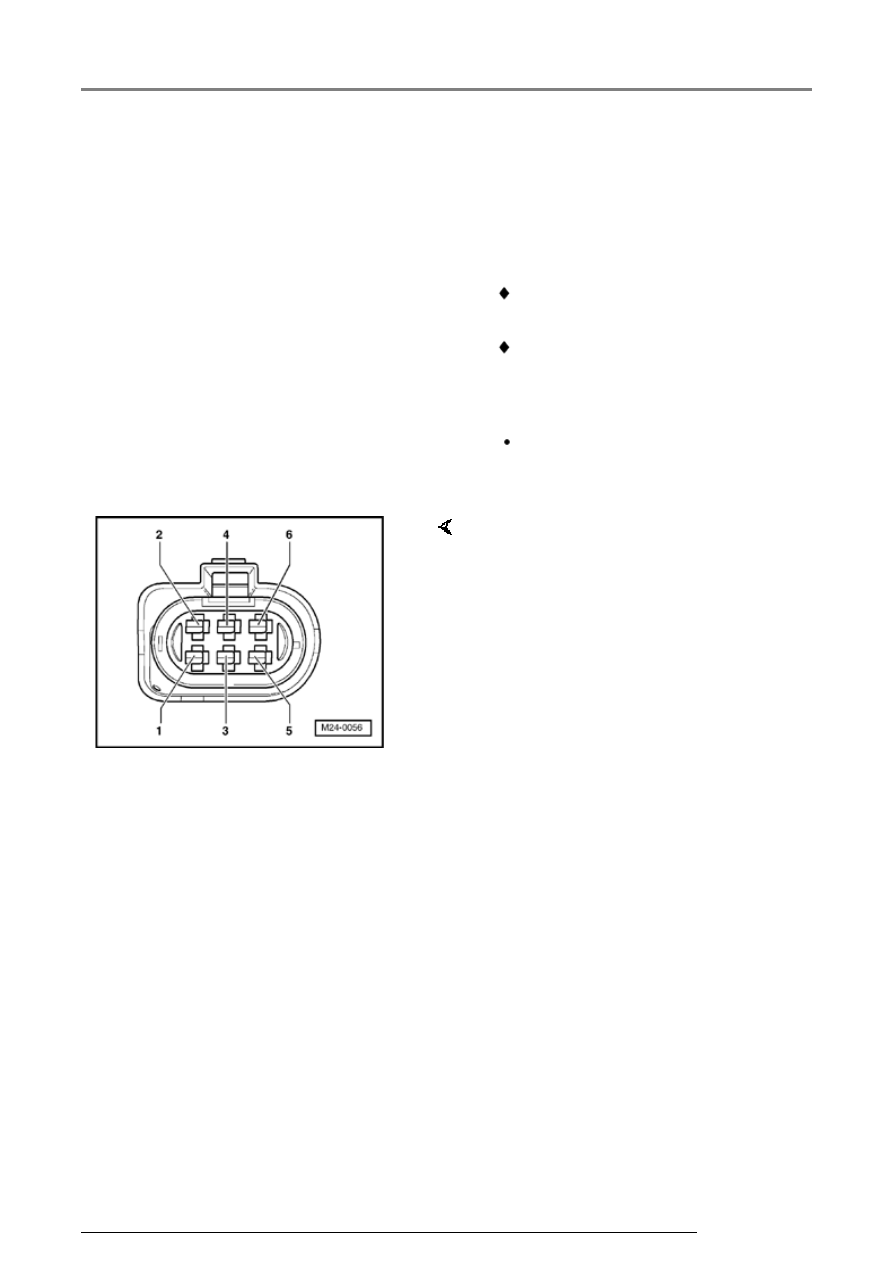

     Contact assignment of

connectors for voltage supply and
diagnosis.

Contact
1

=   Ground

Contact
2

=   Connection with

engine control module
(pin 22)

Contact
3

=   Voltage supply from

ignition/starter switch
through fuse 31

Contact
4

=   Not applicable

Contact
5

=   Voltage supply from

Battery +through fuse
51

Contact
6

=   Not applicable

Brake booster/brake master cylinder for vehicles with ABS/EDL/ASR/ESP Mark...

47-65



Contact

Wiring connection to component ...

1

   Ground point

2

   Connection with engine control module

3

   Voltage supply from ignition/starter switch

4

   Not applicable

5

   Voltage supply from Battery +

6

   Not applicable
