Speed sensor on rear axle(front
wheel drive), removing and
installing





Removing





-  Raise vehicle.



Installing

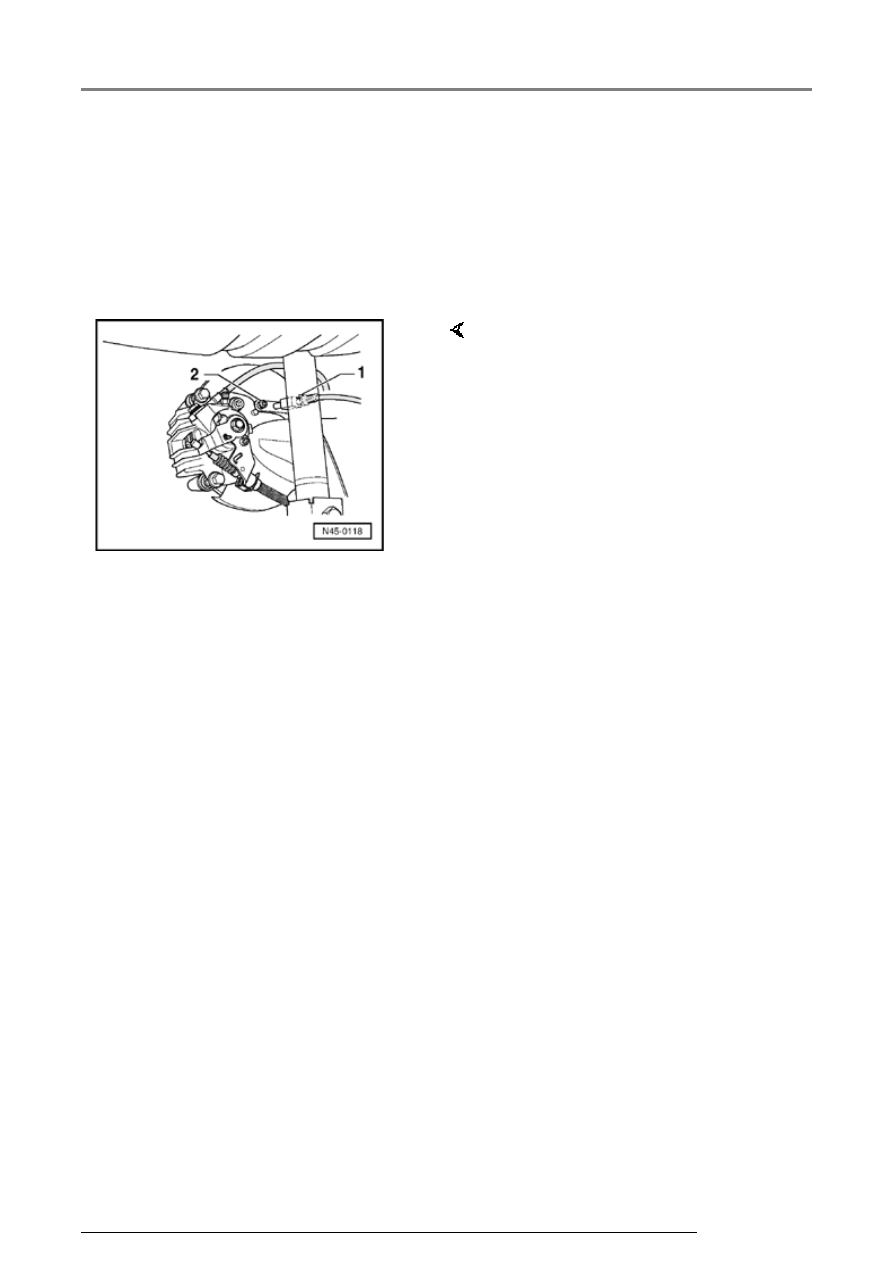

-  Disconnect speed sensor and

speed sensor wiring connector -1-
.

-  Remove bolt -2- from stub axle.

-  Pull ABS speed sensor out of

stub axle.

-  Before inserting speed sensor,

clean mounting hole inner surface
and coat speed sensor with solid
lubricant paste G 000 650.

-  Insert speed sensor into hole in

stub axle and tighten bolt to 8 Nm
(71 in. lb)

-  Connect speed sensor to speed

sensor wiring.

ABS system components for front and rear axles, removing and installing

45-89







Rear speed sensor wiring (front
wheel drive), removing and
installing





Special tools and equipment



Removing:



Repair Manual, Body Interior,

Repair Group 70; Pillar and side
panel trim; Removing wheel housing
trim.



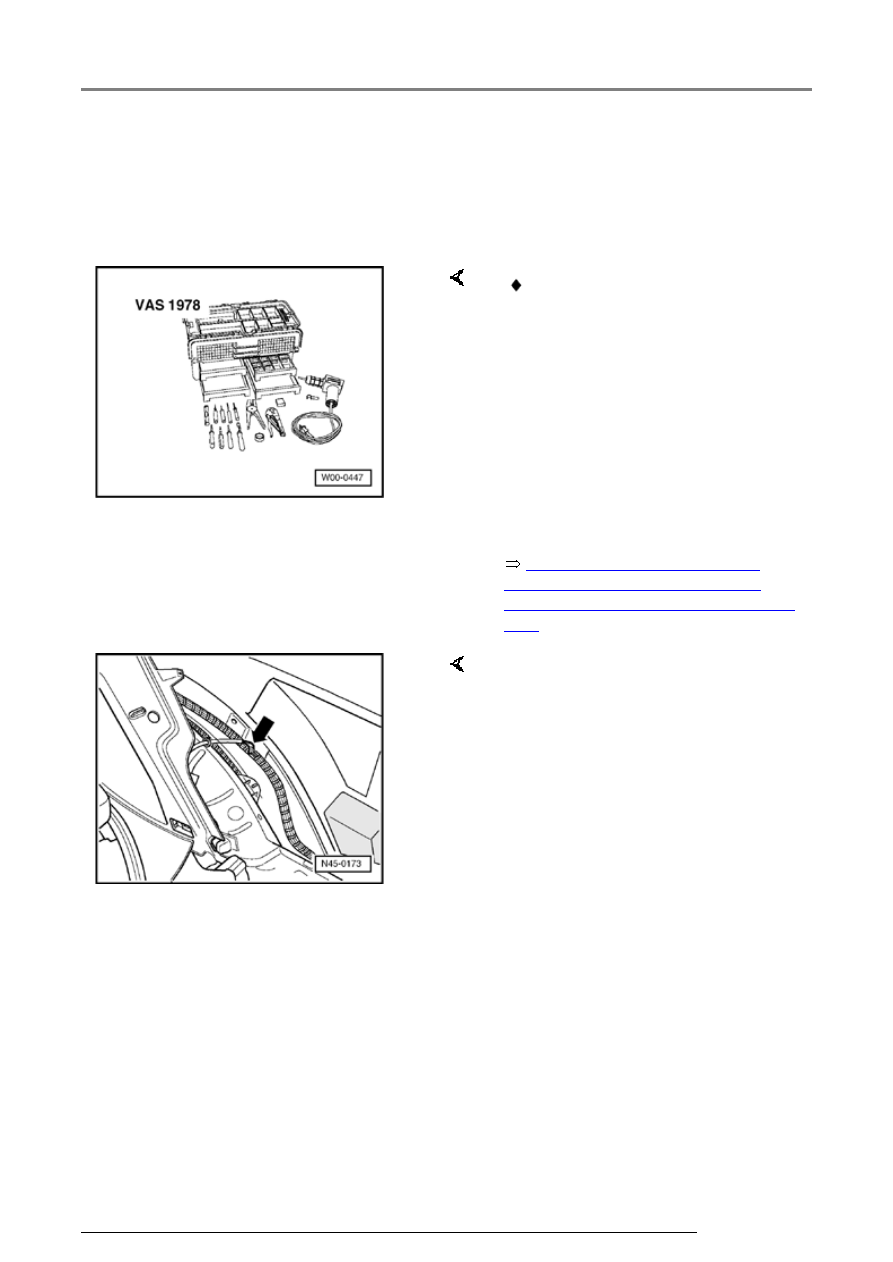

 VAS 1978 Wiring harness repair

kit

-  Obtain radio code on vehicles

with coded radio.

-  Disconnect battery.

-  Disconnect speed sensor

wiring/speed sensor connection.

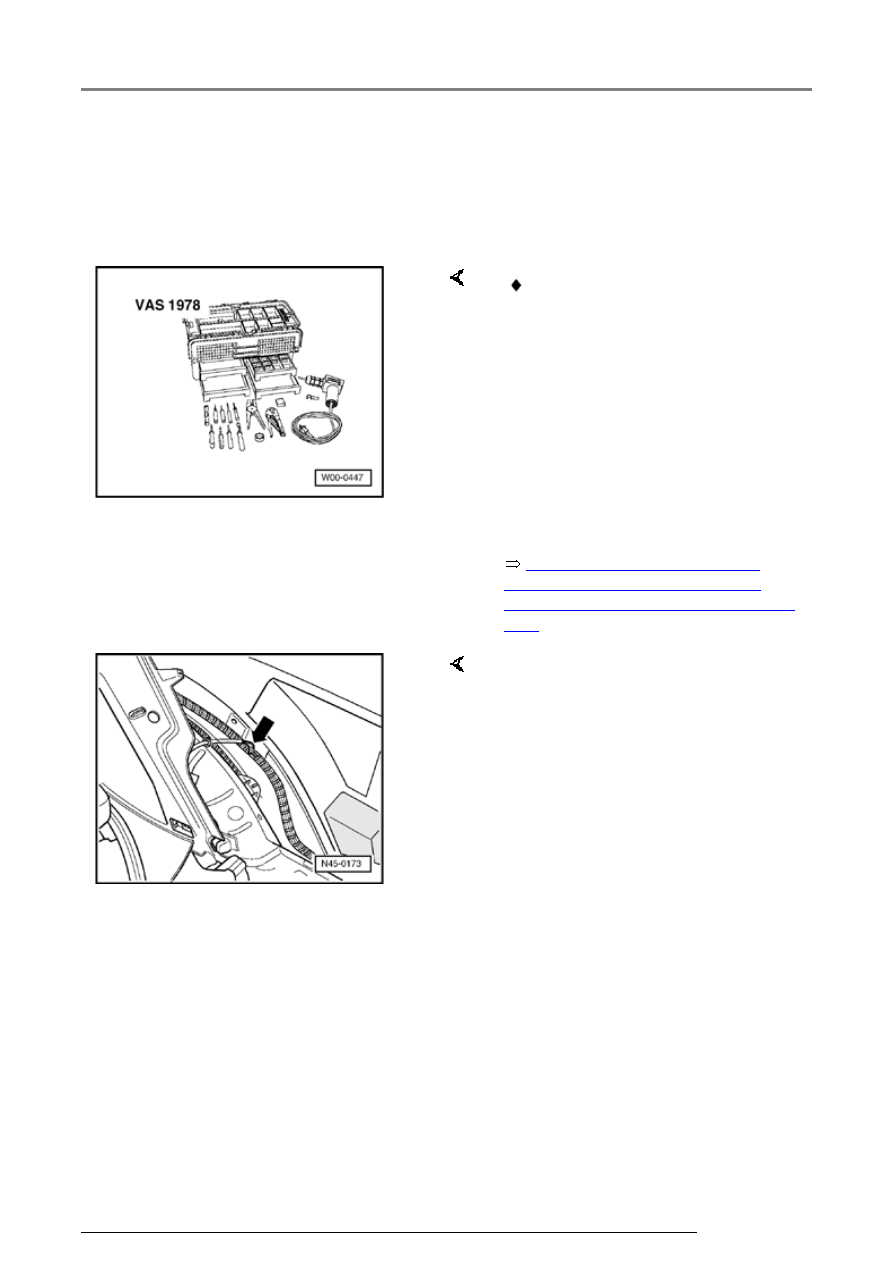

-  Remove rear side panel trim.



-  Disconnect speed sensor wiring

(arrow) with wire strippers from
VAS 1978 and remove faulty
wiring.

ABS system components for front and rear axles, removing and installing

45-90





-  Strip 15 mm (5/8 in.) of insulation

from end of wire with wire stripper
and fold half of stripped wire
back.

-  Guide in new speed sensor

wiring.

-  Connect speed sensor to speed

sensor wiring.



Make sure the wiring is not twisted
when installing the speed sensor
wiring in the wheel housing.

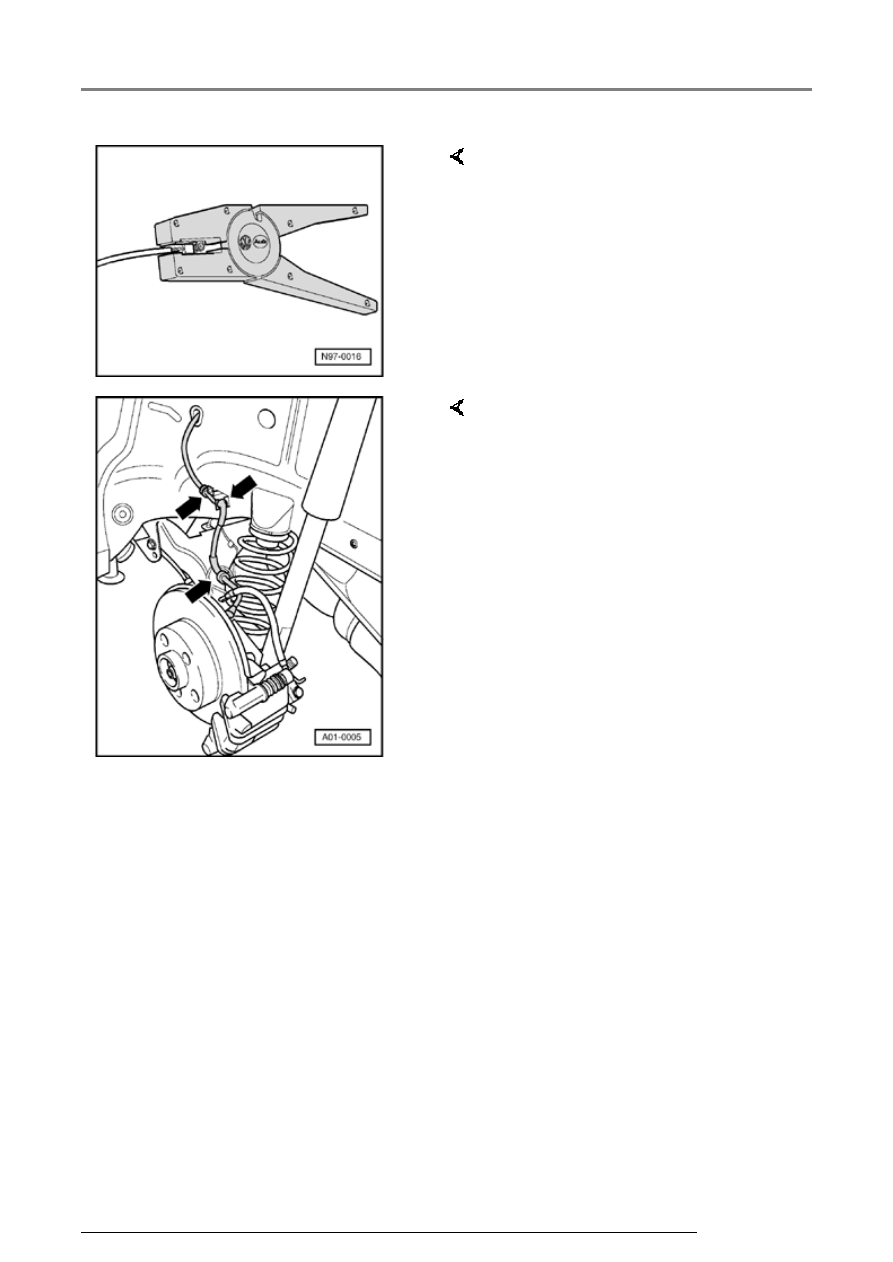

-  Clip in speed sensor wiring

(arrow).

-  Cut 2-pin connector off new

speed sensor wiring with wire
stripper pliers.

-  Strip 15 mm (5/8 in.) of insulation

from end of wire with wire
strippers and bend back half.

-  Connect speed sensor wiring with

aid of suitable crimp connector
from wiring harness repair set
VAS 1978.

ABS system components for front and rear axles, removing and installing

45-91





ABS system
components
for rear axle
(all-wheel
drive),
removing
and
installing



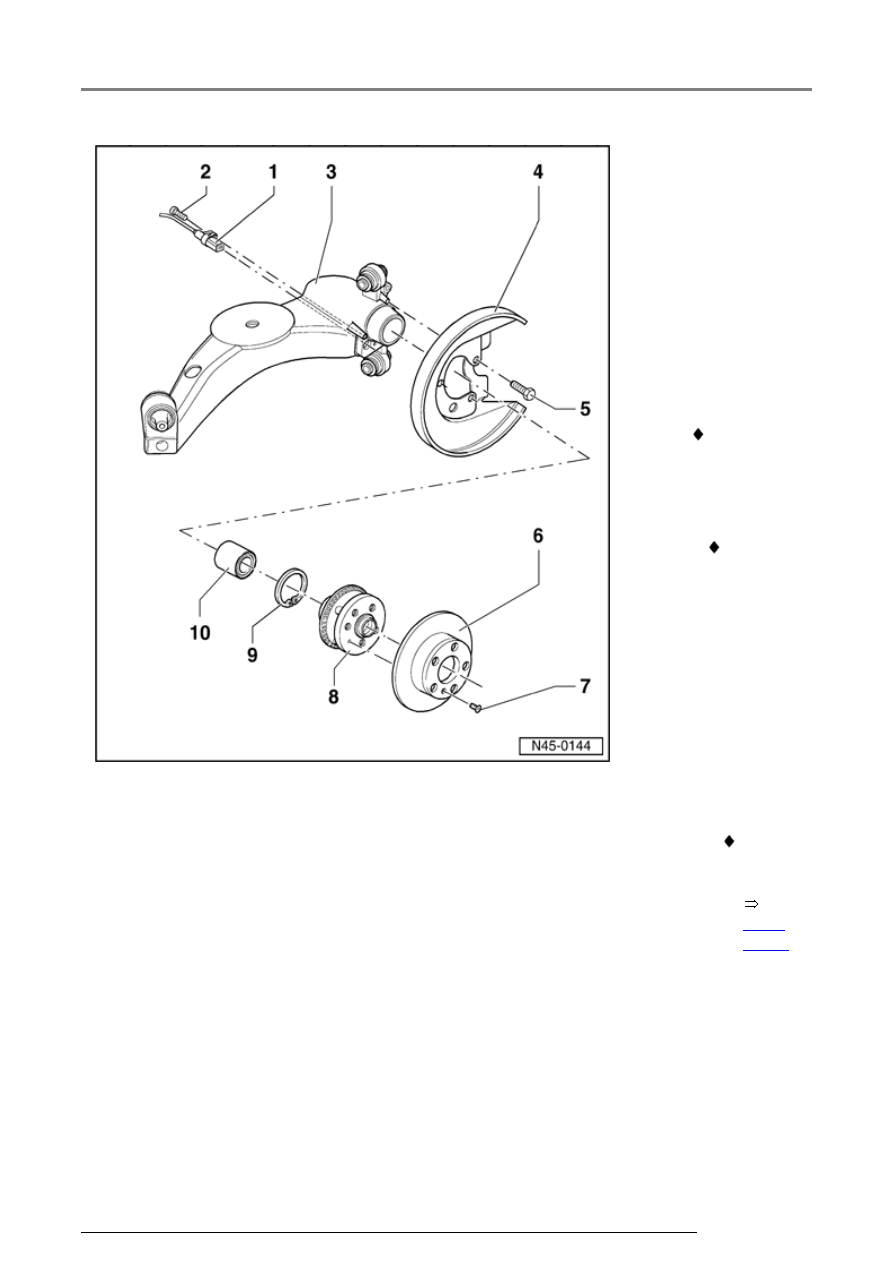

1 - ABS

speed
sensor

 Checked

by On
Board
Diagnostic
(OBD)

 Before

inserting
sensor,
clean
fitting
hole
inner
surface
and
coat
with
lubricant
paste G
000 650

 All-

wheel
drive



Page
45-93



2 - Hex

socket
head
bolt, 8
Nm (71
in. lb)

3 - Trailing

arm
