hub



Fig. 16



 Press on

together with
5th gear
locking
collar/synchro-
hub



Fig. 17



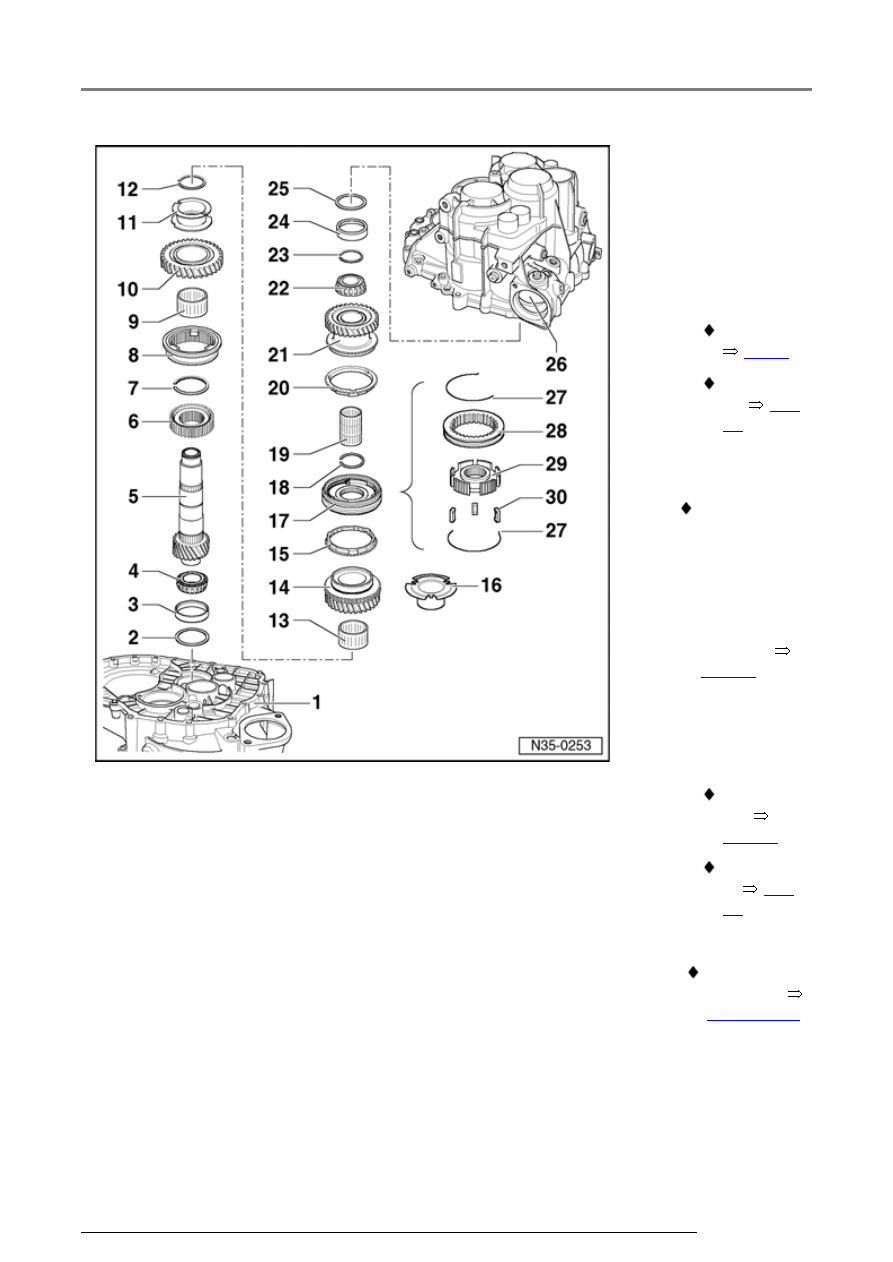

Output shaft for 5th, 6th and reverse gear, disassembling and assembling

35-62





17 - 5th and

6th gear
locking
collar with
synchro-
hub

 After

removing
securing clip,
press off
together with
6th gear
(item 18 )



Fig. 4

 or for

5-speed
manual
transmission,
with spacer
sleeve



Fig. 5



 Disassembling



Fig. 13



 Assembling

locking
collar/synchro
hub



Fig.

13

 and



Fig. 14



 Pressing off

in 6-speed
manual
transmission



Fig. 15



 Pressing off

in 5-speed
manual
transmission



Fig. 17



18 - Securing

clip

19 - Needle

roller
bearing

 For 5th

gear

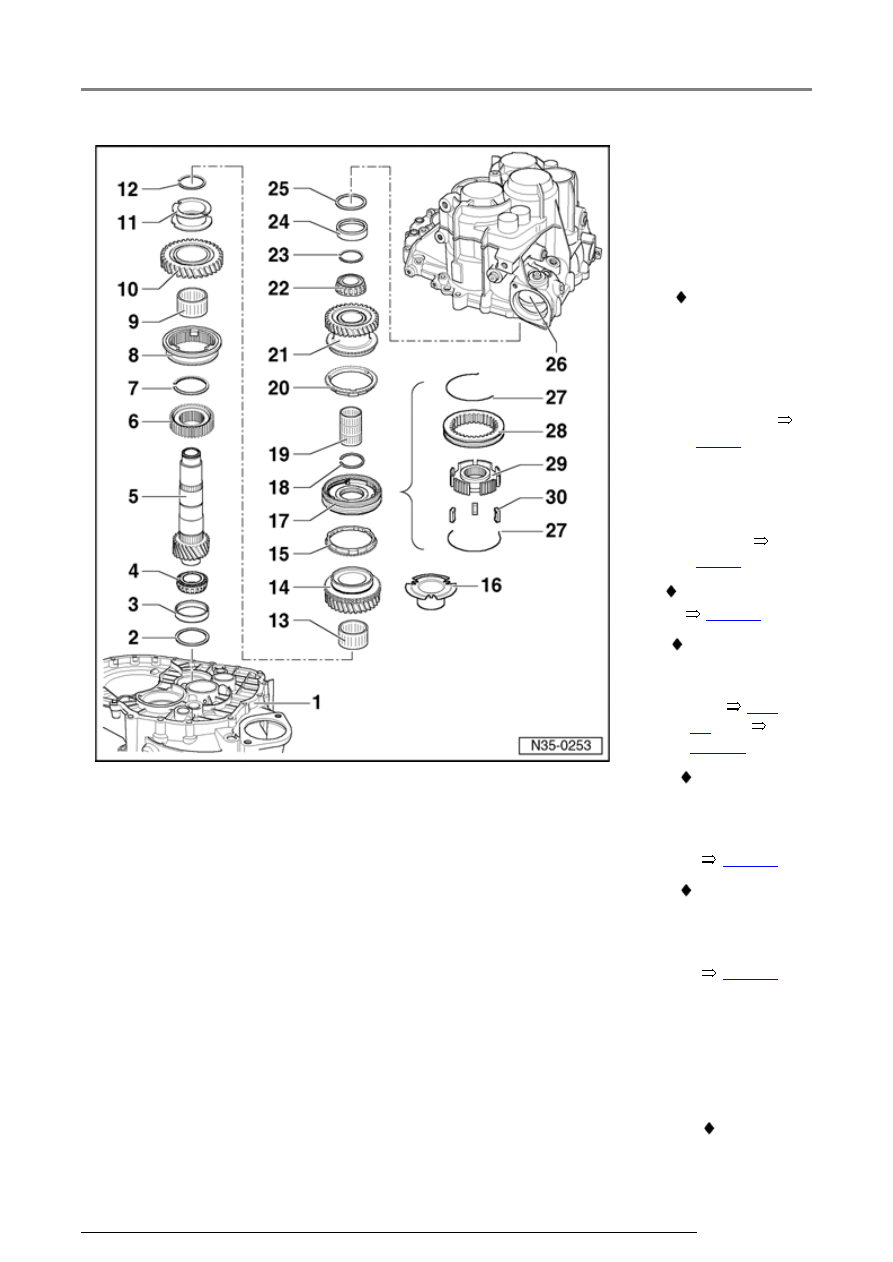

Output shaft for 5th, 6th and reverse gear, disassembling and assembling

20 - 5th gear

synchro-
ring

 Check for

wear



Fig. 12



Output shaft for 5th, 6th and reverse gear, disassembling and assembling

35-63





21 - Selector

gear for
5th gear

22 - Tapered

roller
bearing
inner race

 Pulling off



Fig. 3



 Pressing

on



Fig.

18



23 - Securing

clip

 Redetermine

if tapered
roller
bearing
(item 22 ) or
output shaft
(item 5 ) are
replaced



Fig. 19



24

-

Outer
race/tapered
roller
bearing

 Pulling

out



Fig. 21



 Pressing

in



Fig.

22



25 - Shim

 Determining

thickness



Page 35-76



26

-

Transmission
housing
