35-44





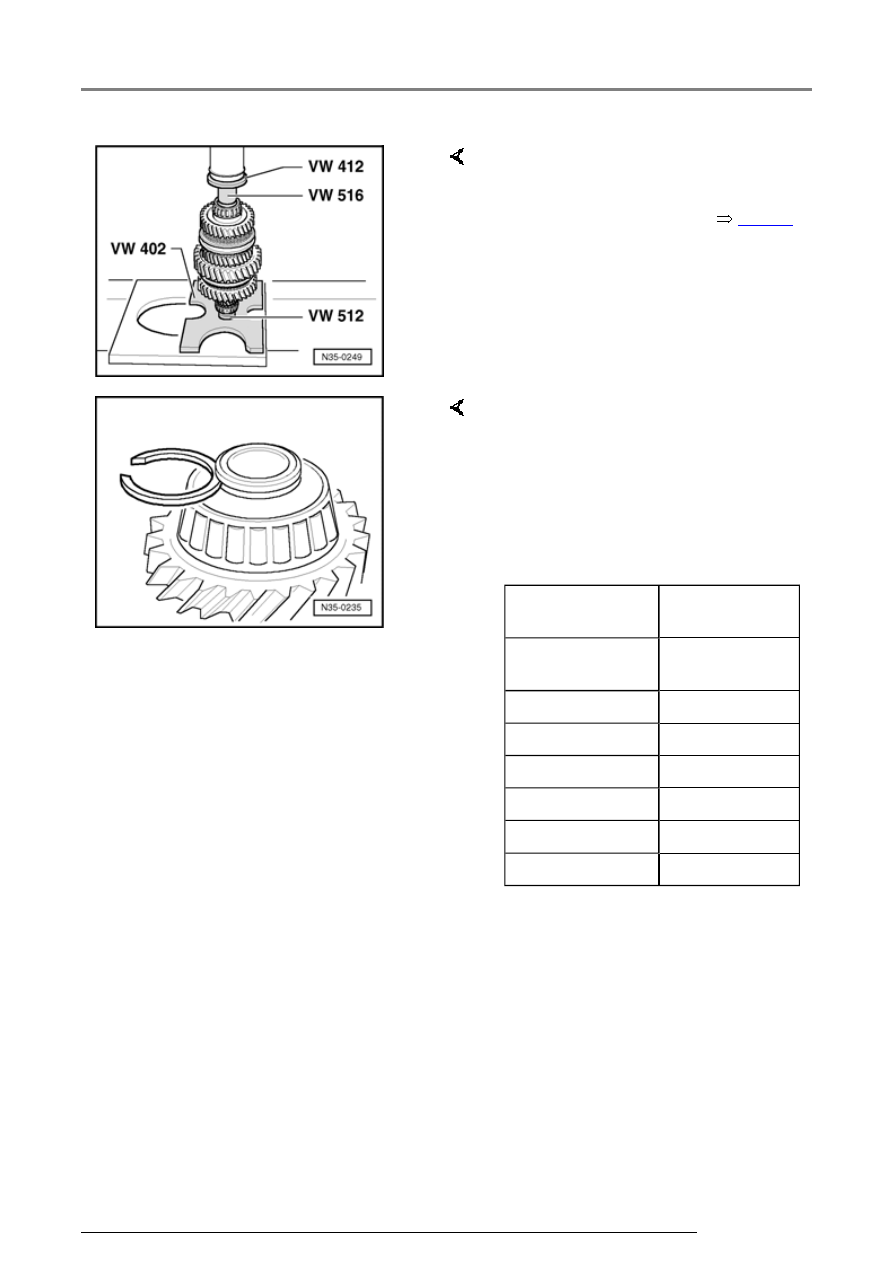

Fig. 23  Pressing on tapered

roller bearing inner race

-  Determine securing clip



Fig. 24



and install it.



The following securing clips are
available:

Fig. 24  Determining thickness

of circlip

-  Determine thickest circlip which

will still fit and install it.

Thickness

(mm)

Part No.

1.79

02M 311 187

G

1.83

02M 311 187 F

1.86

02M 311 187 E

1.89

02M 311 187 D

1.92

02M 311 187 C

1.95

02M 311 187 B

1.98

02M 311 187 A

Output shaft, 1st-4th gear, disassembling and assembling

35-45





A - Counter support, e.g. Kukko
22/2

B - Internal puller 46 to 58 mm, e.g.
Kukko 21/7

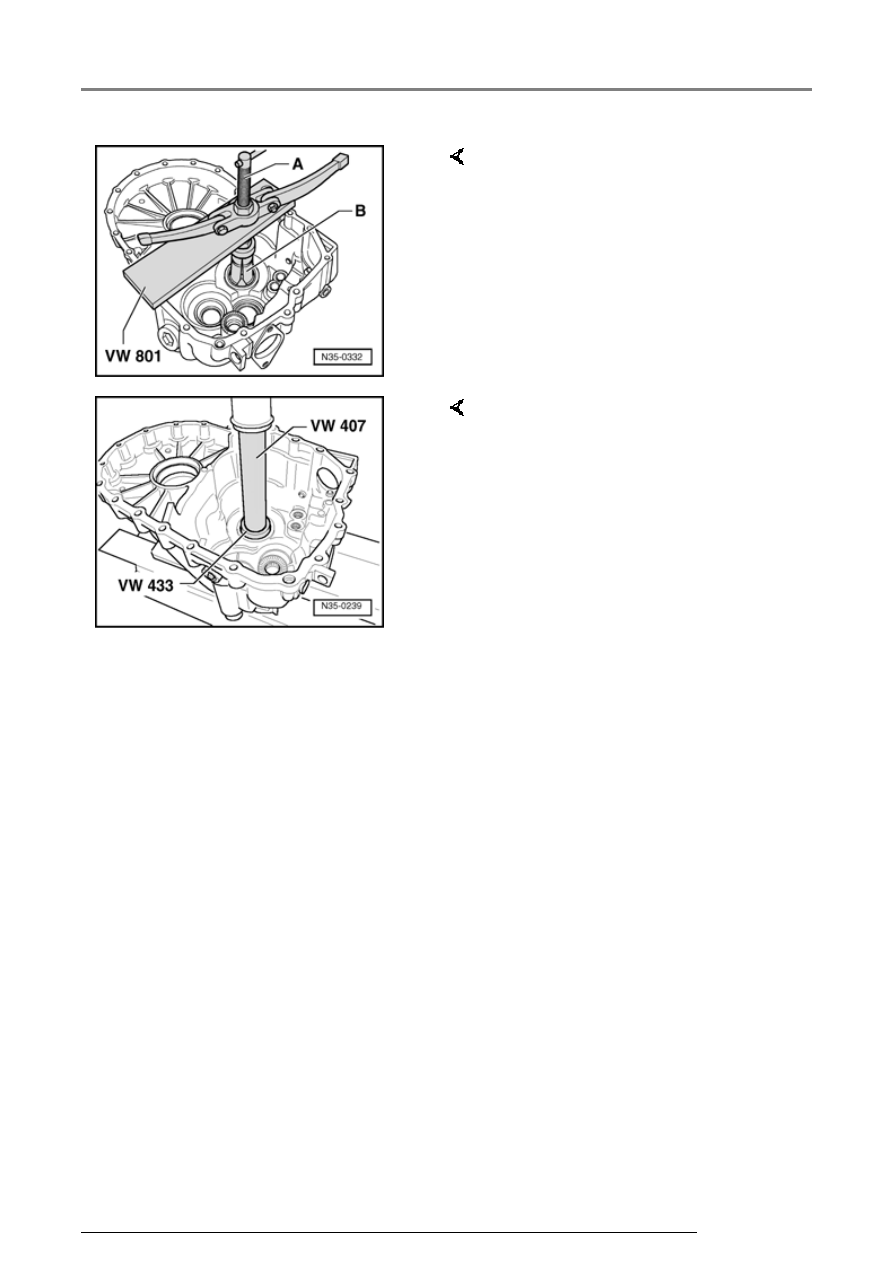

Fig. 25  Pulling tapered roller

bearing outer race out
from transmission
housing



Fig. 26  Pressing tapered roller

bearing outer race into
transmission housing

-  Install shim under outer race.

-  Support transmission housing

with press piece 2050 directly
below bearing support.

Output shaft, 1st-4th gear, disassembling and assembling

35-46





Output
shaft for
1st-4th
gears,
adjusting

(Determining
shim for output
shaft)

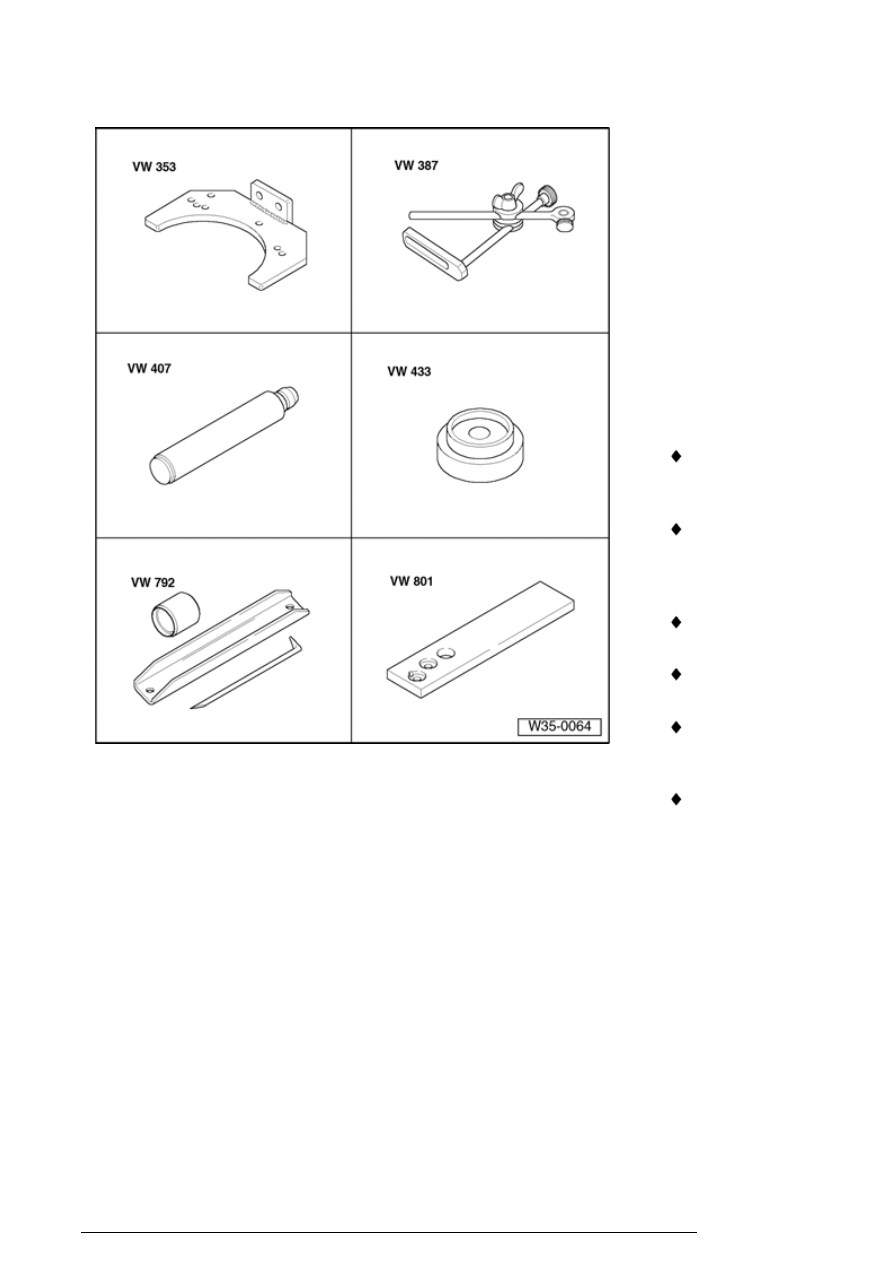

Special tools
and equipment

 VW 353

Transmission
support

 VW 387

Universal
dial gauge
bracket

 VW 407

Press tool

 VW 433

Press piece

 VW 792

Installation
tool

 VW 801

Holding plate

Output shaft for 1st-4th gears, adjusting

35-47

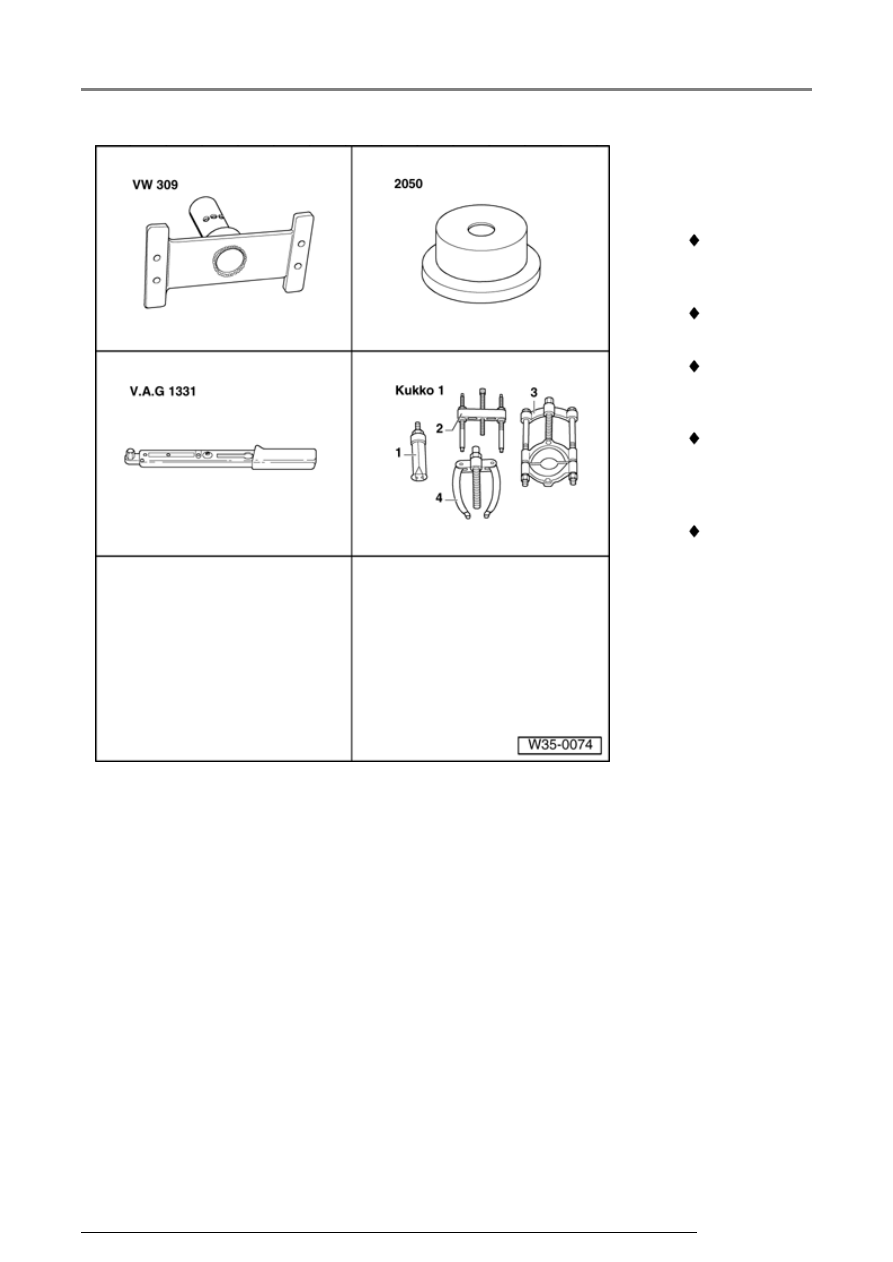

   Special tools

and
equipment

 VW 309

Holding
plate

 2050

Press tool

 VAG 1331

Torque
wrench

 1 - Kukko

21/7
Internal
puller

 4 - Kukko

22/2
Counter
support

Output shaft for 1st-4th gears, adjusting
