34-100





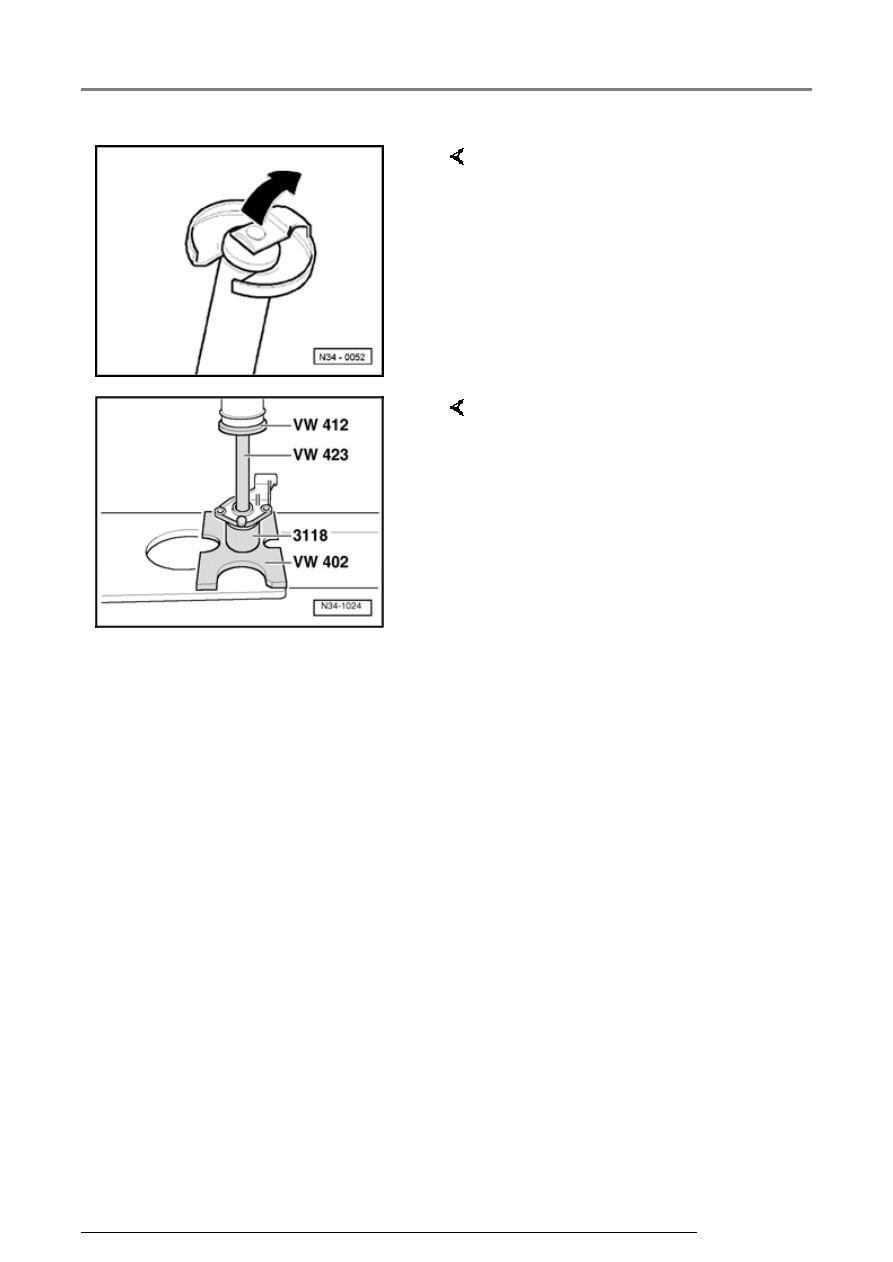

Fig. 1

Removing relay lever
lock washer

-  Lift tab in direction of arrow.



Fig. 2

Pressing ball sleeve
from selector
mechanism cover

Transmission selector mechanism, disassembling and assembling

34-101





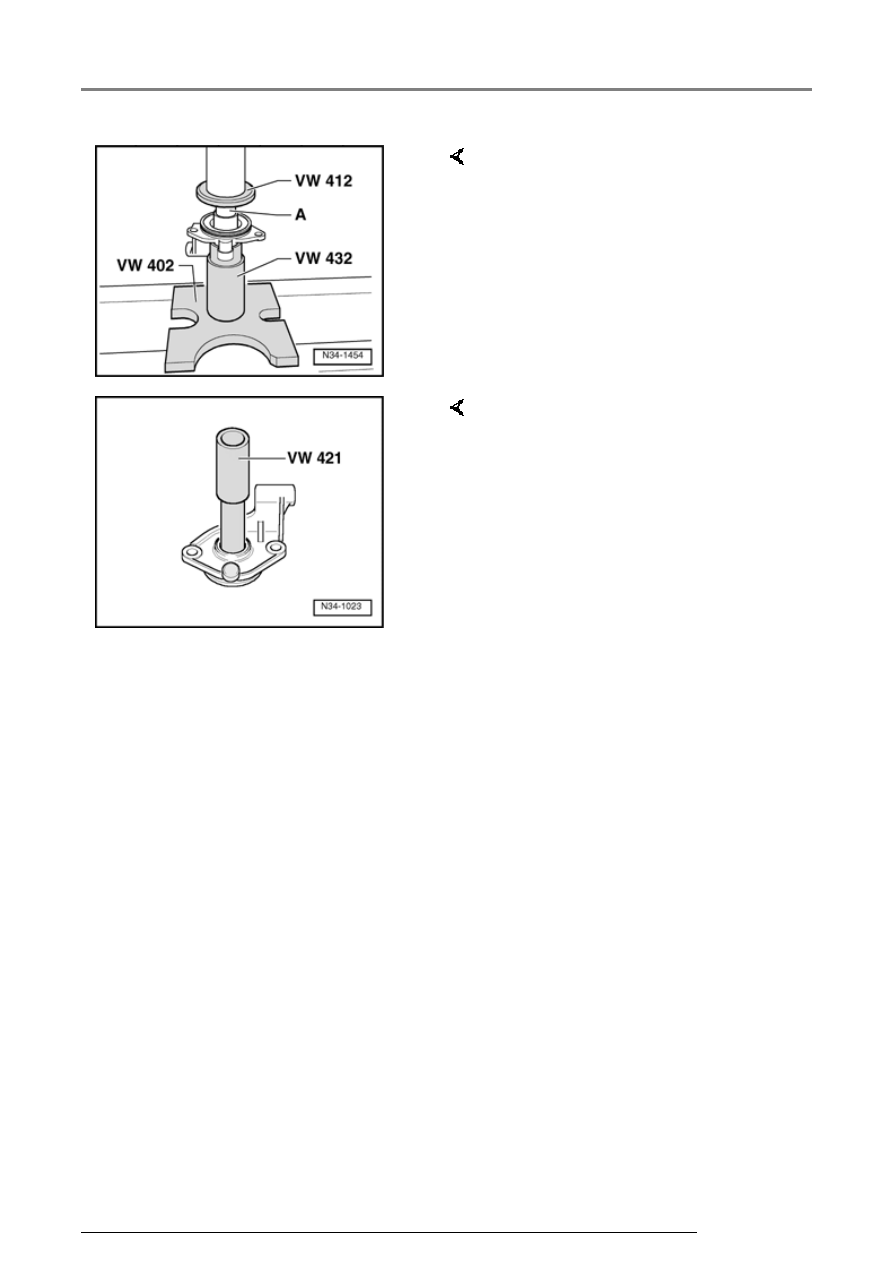

Fig. 3

Pressing ball sleeve into
selector mechanism
cover



Fig. 4

Pressing ball sleeve into
selector mechanism
cover

Transmission selector mechanism, disassembling and assembling

34-102





Selector forks,
disassembling
and
assembling

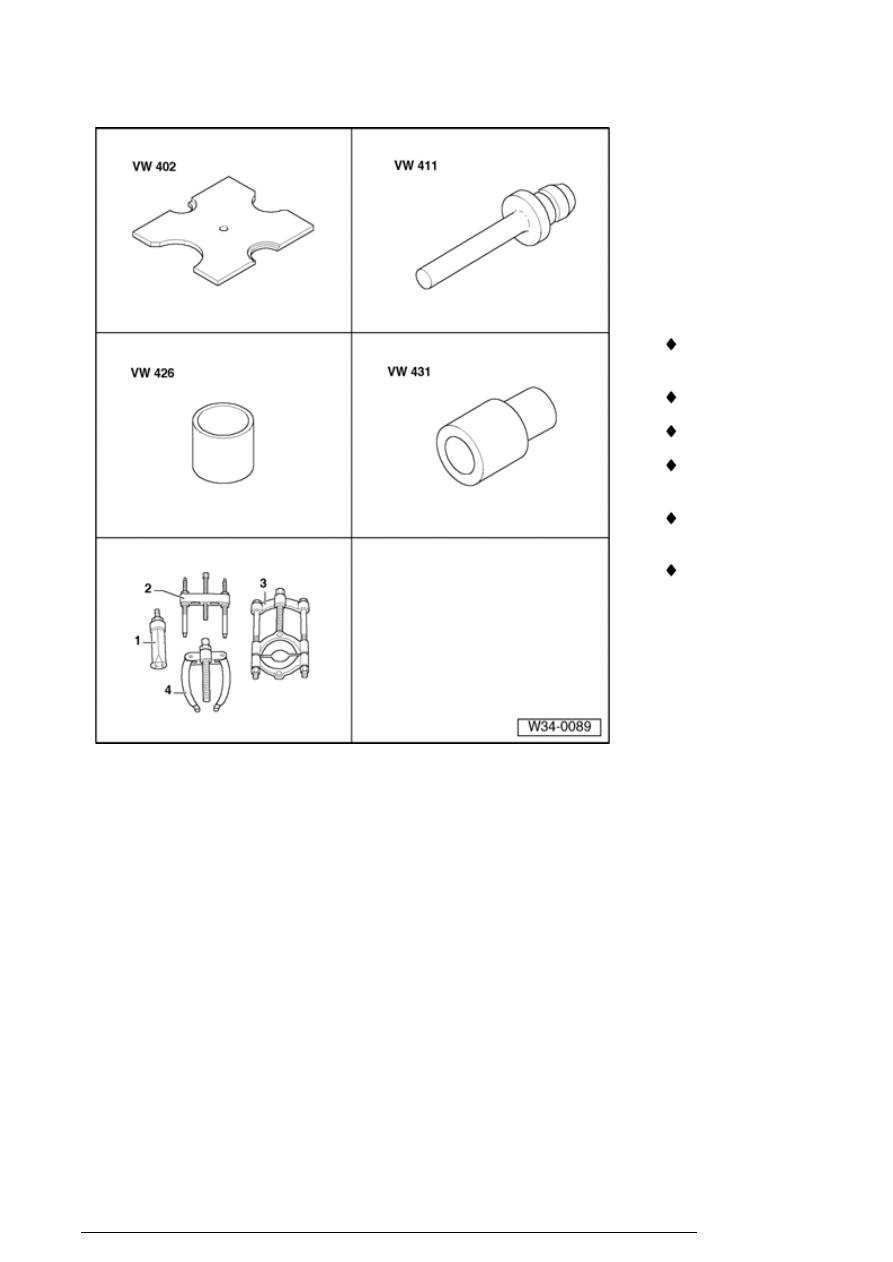

Special tools and
equipment

 VW 402 Thrust

plate

 VW 411 Press tool

 VW 426 Tube

 VW 431 Press

piece

 1 - Kukko 21/3

Internal puller

 4 - Kukko 22/1

Counter-support

Selector forks, disassembling and assembling

34-103





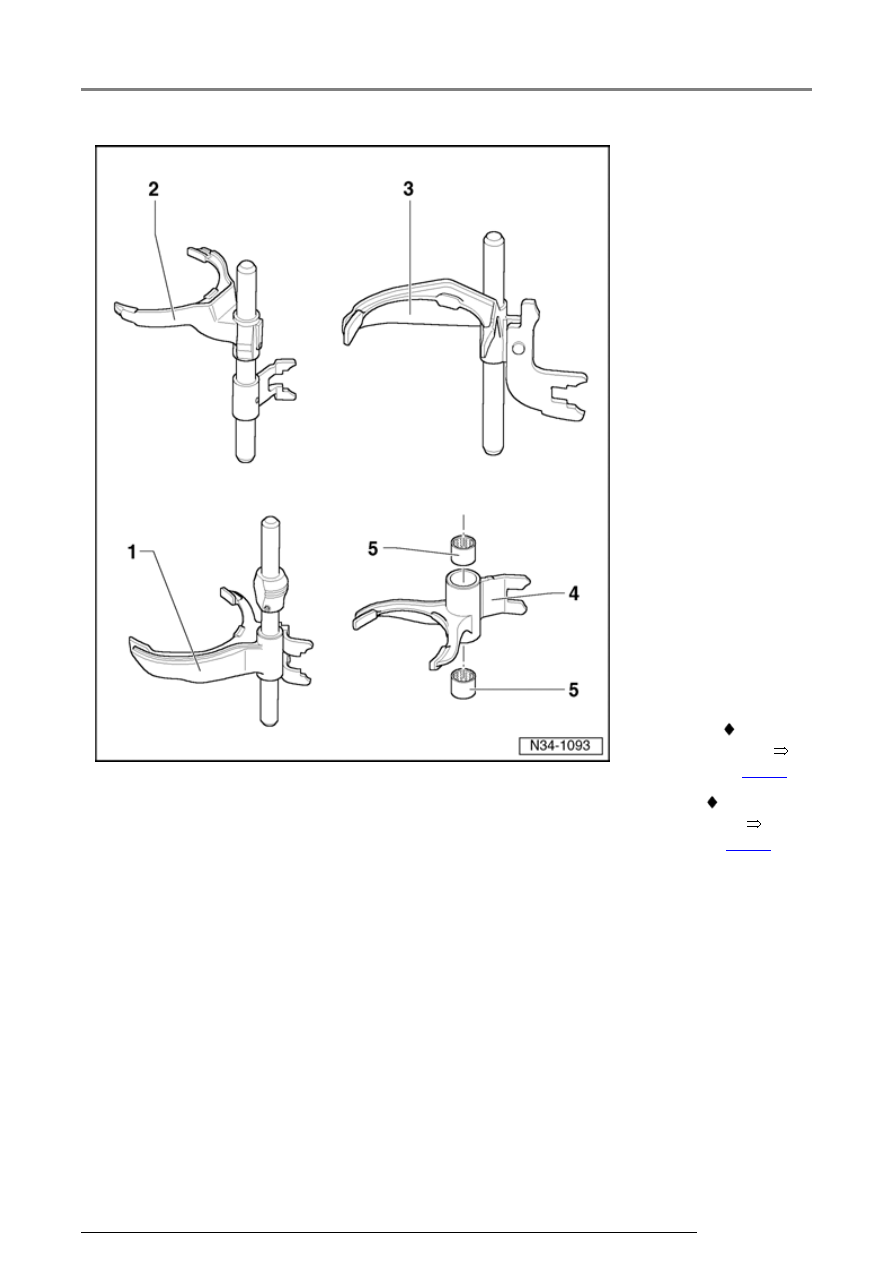

1 - Selector

rod with
1st and
2nd
gear
selector
forks

2 - Selector

rod with
3rd and
4th gear
selector
forks

3 - Selector

rod with
5th and
6th gear
selector
forks

4 - Reverse

gear
selector
fork

5 - Ball

sleeve

 Pulling

out



Fig. 1



 Pressing

in



Fig. 2



Selector forks, disassembling and assembling
