Volkswagen Golf / Golf GTI / Jetta. Manual - part 294

34-84





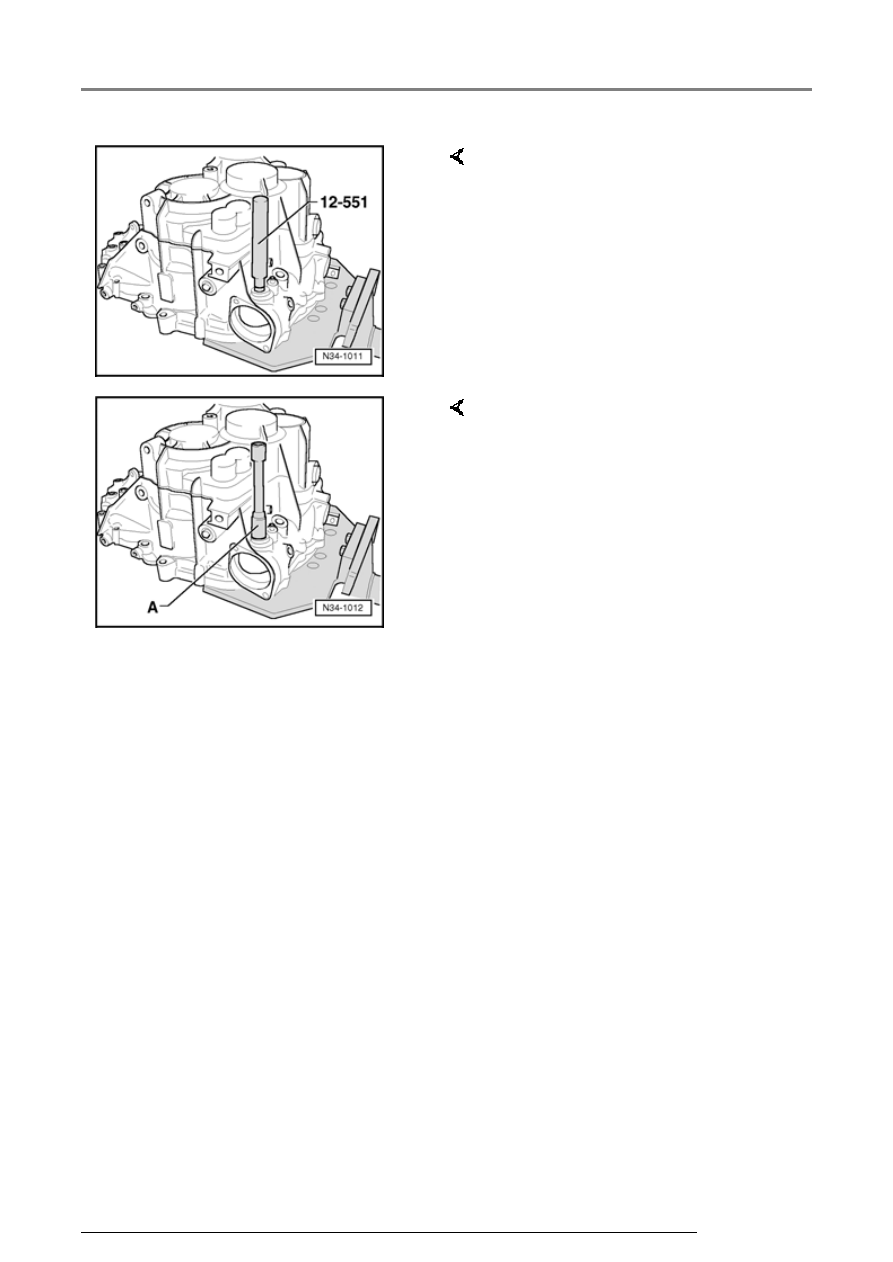

Fig. 1

Driving out stop sleeve



Fig. 2

Driving stop sleeve in
onto stop

-  Drive stop sleeve in onto stop

with 13 mm socket -A- and plastic
head hammer.

Transmission housing, servicing

34-85





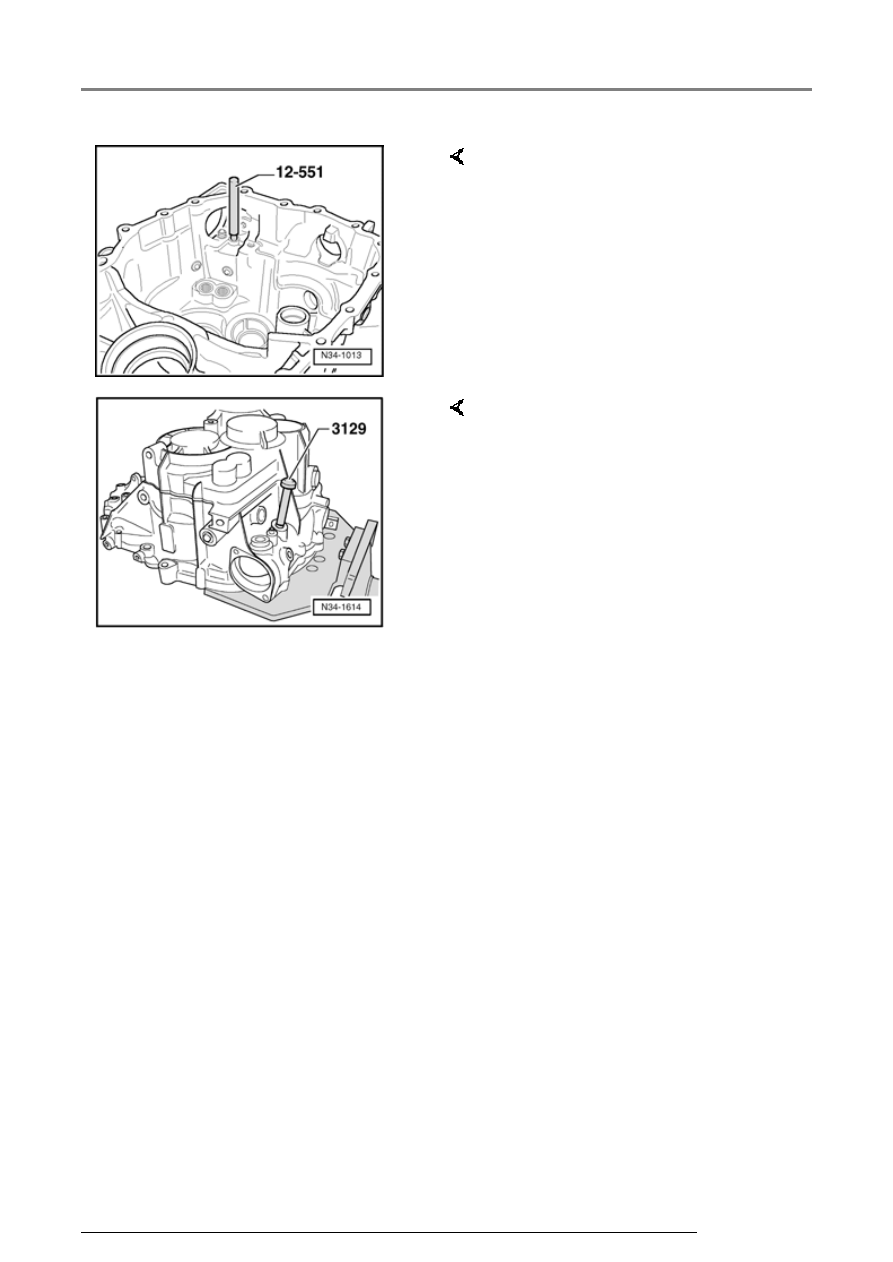

Fig. 3

Driving out locking pin



Fig. 4

Driving in locking pin -
A- onto stop

Transmission housing, servicing

34-86





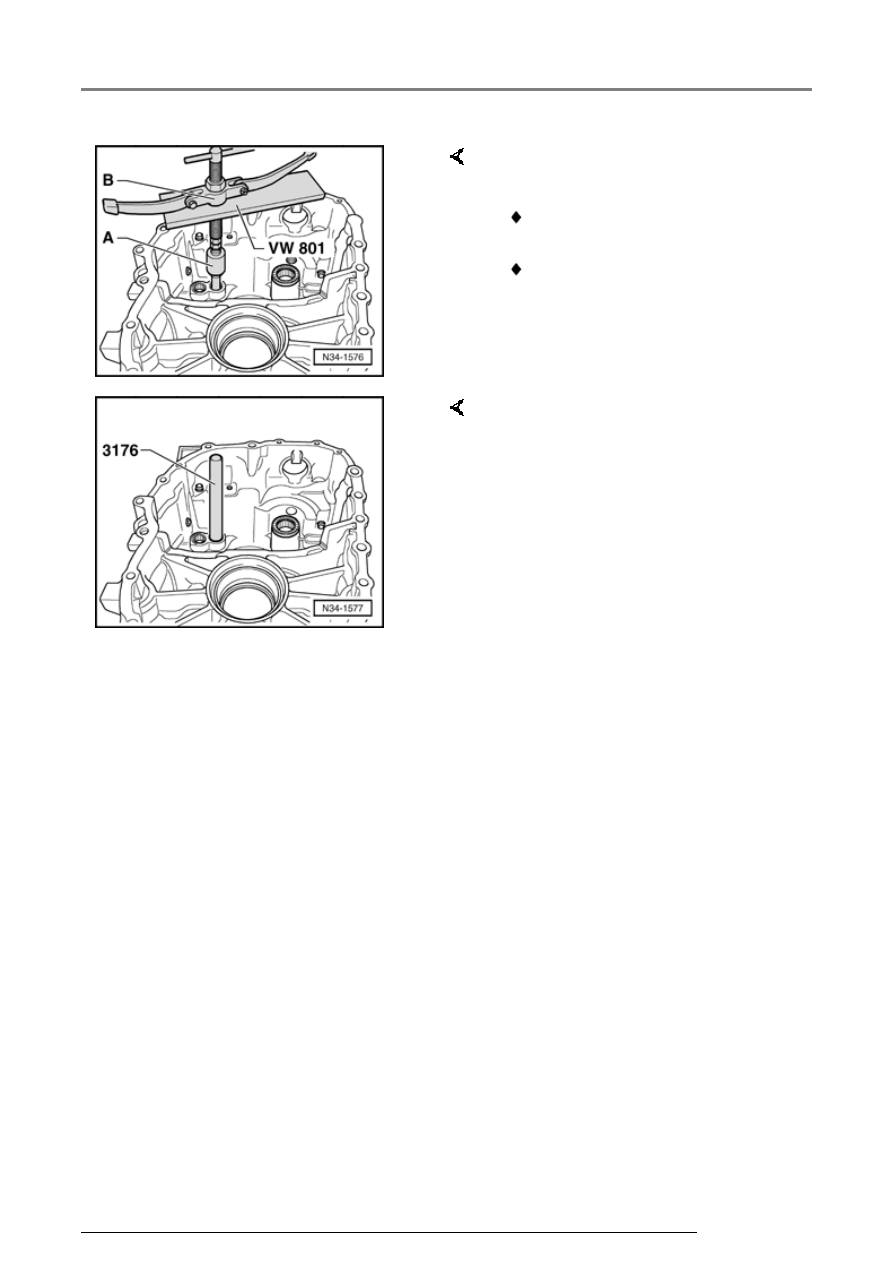

Fig. 5

Pulling out mounting
bushing for selector rod

 A - Internal extractor 14.5 to 18.5

mm, e.g. Kukko 21/2

 B - Counter support, e.g. Kukko

22/2



Fig. 6

Driving selector rod
mounting bushing in
flush

Transmission housing, servicing

34-87





A - Internal extractor 23.5 to 30.0
mm, e.g. Kukko 21/4

Note:

The needle bearing is destroyed
during removal and must be
replaced.

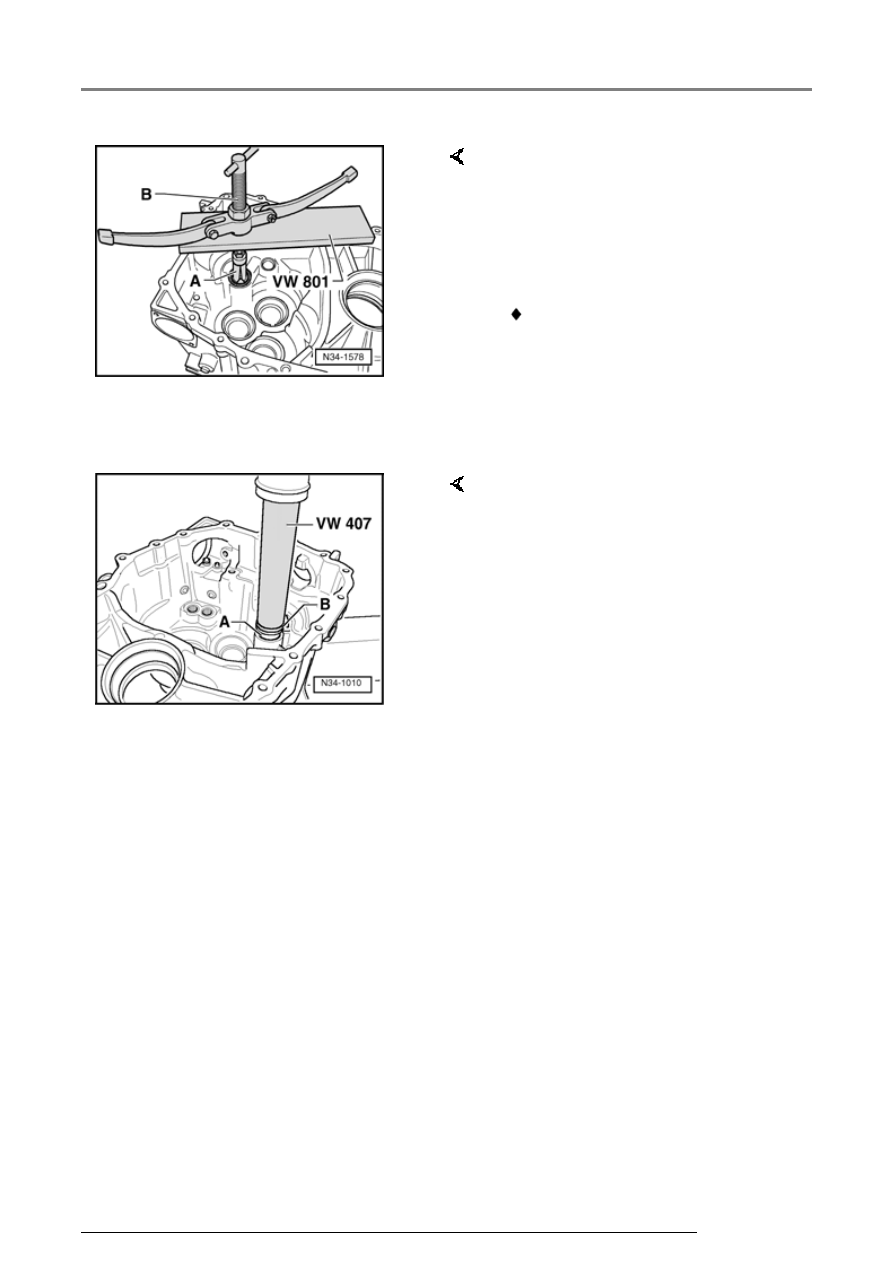

Fig. 7

Pulling reverse shaft
needle bearing out of
transmission housing

 Counter support, e.g. Kukko 22/2



Fig. 8

Pressing needle bearing
-A- into transmission
housing

-  By pressing in, lay reverse shaft

thrust washer -B- on needle
bearing.

-  Support transmission housing

with tube VW 416 B directly below
bearing mounting.

Transmission housing, servicing
