Volkswagen Golf / Golf GTI / Jetta. Manual - part 288

 Installed in

transmissions
from build
date 06 04 0

Transmission, disassembling and assembling

34-64





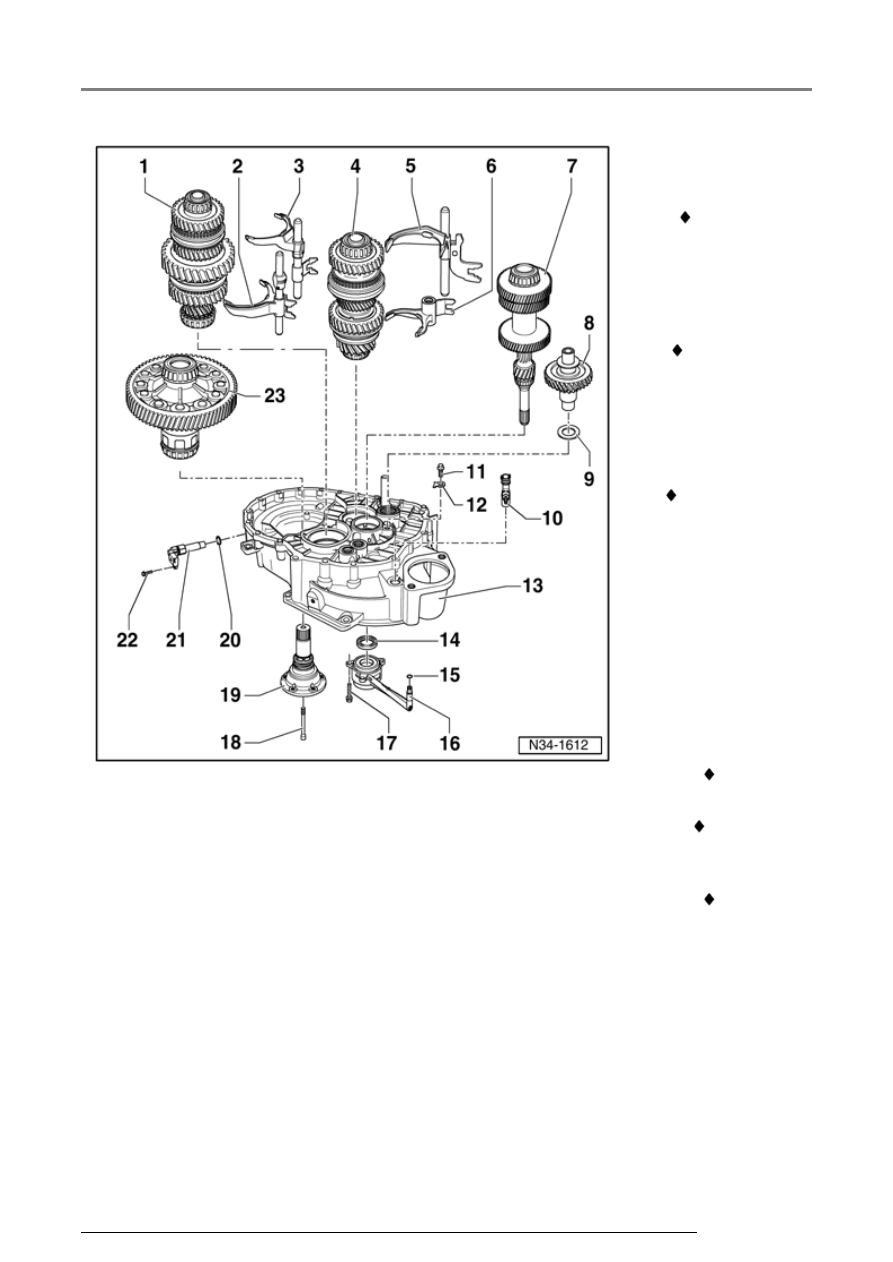

12 - Locking

plate

 Secures

outer
race/tapered
roller
bearing for
input shaft

 Installed in

transmissions
from build
date 06 04 0

13 - Clutch

housing

 Transmissions

from build
date 06 04 0,
with additional
threaded hole
for bolt item
11 and recess
for locking
plate item 12

14 - Input shaft

oil seal

15 - O-ring

 Always

replace

 Pull onto

line/hose
connection

 Moisten

with
brake
fluid
before
installing

16 - Slave

cylinder
with
release
bearing

Transmission, disassembling and assembling

34-65





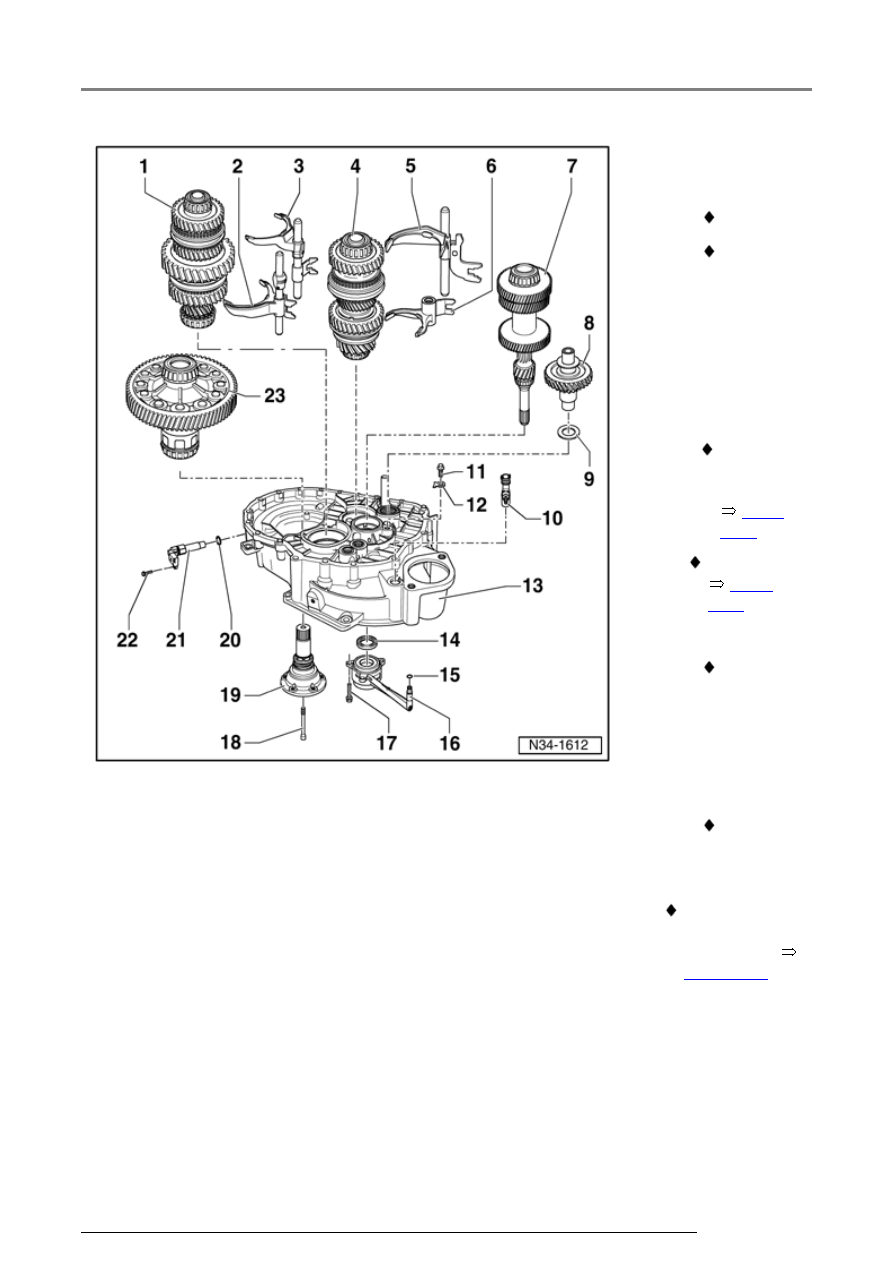

17 - Hex bolt,

12 Nm

 Qty. 3

 Always

replace

18 - Cone head

bolt, 25
Nm

19 - Flanged

shaft with
spring

 Removing

and
installing



Page

39-1



 Assembling



Page

39-7



20 - O-ring

 Always

replace

21

-

Speedometer
sensor

22 - Hex bolt,

12 Nm

 Always

replace

23 - Differential

 Disassembling

and
assembling



Page 39-7



Transmission, disassembling and assembling

34-66





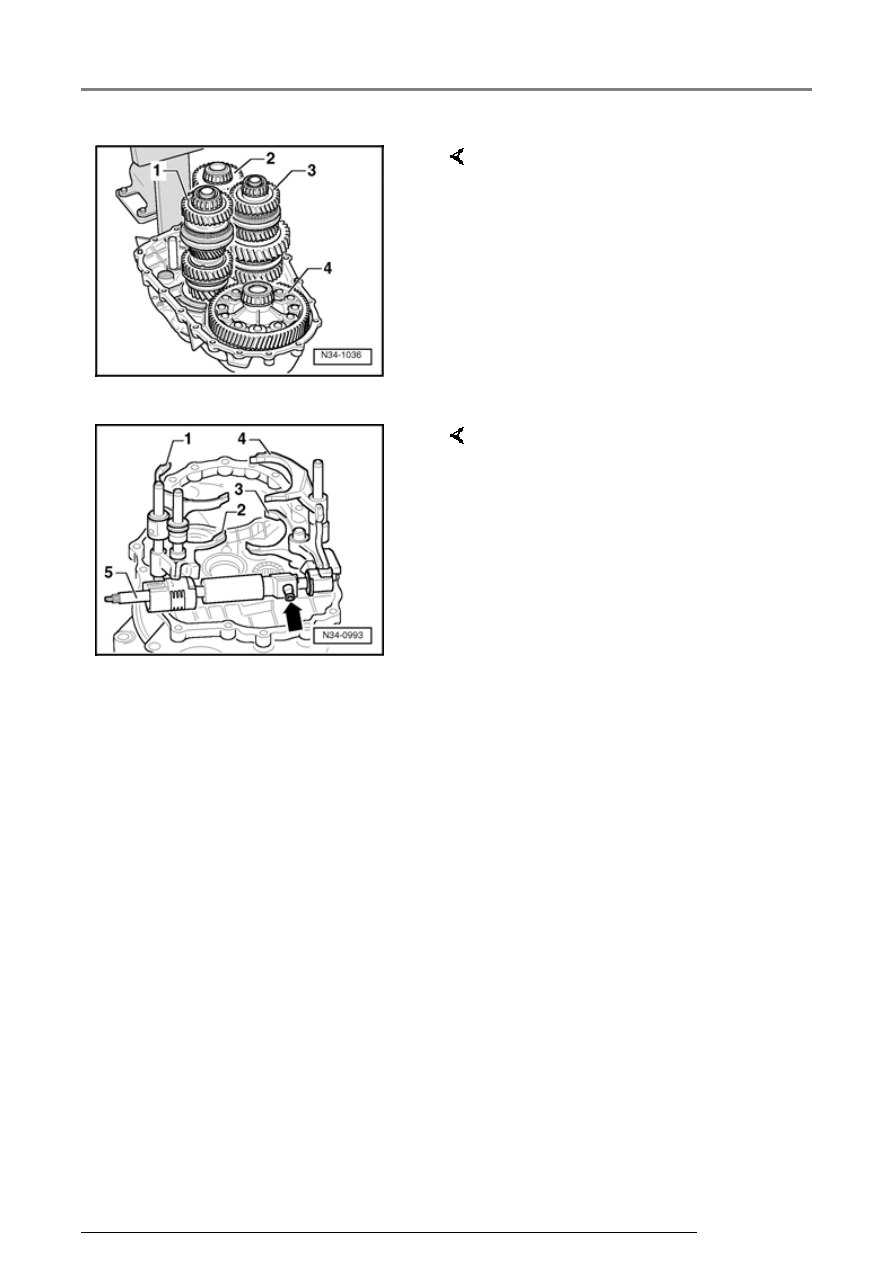

1 - Output shaft for 5th/6th and
reverse gear

2 - Input shaft

3 - Output shaft for 1st-4th gear

4 - Differential

Fig. 1

Installed position of
output shafts (pinion
shafts) in transmission



1 - 3rd and 4th gear selector fork

2 - 1st and 2nd gear selector fork

3 - Reverse gear selector fork

4 - 5th and 6th gear selector fork

5 - Selector shaft

The lower selector shaft mounting
(arrow) is bolted to the cover plate.

Fig. 2

Installed position of
complete selector
mechanism in
transmission

Transmission, disassembling and assembling
