34-14



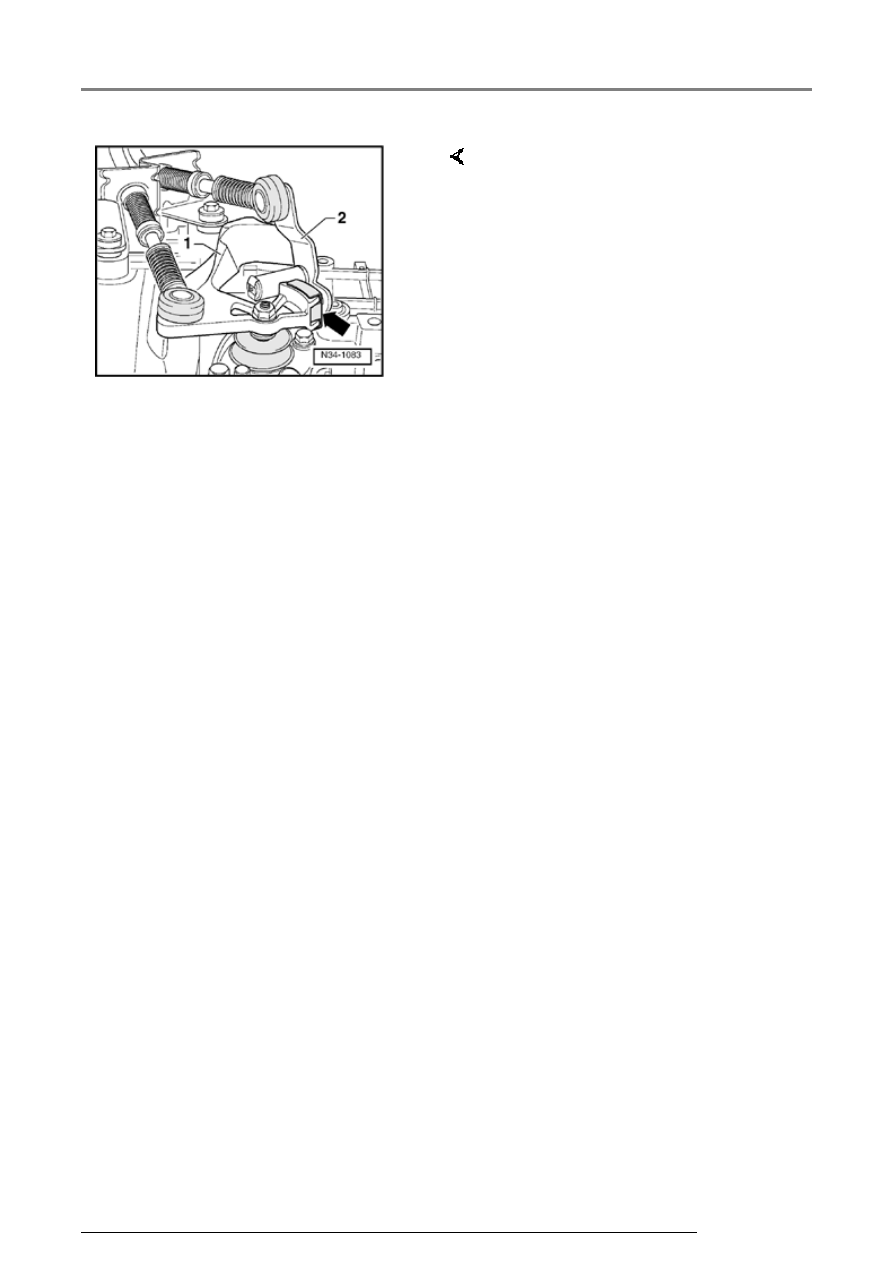

     Installed position of transmission

selector lever/relay lever

1 - Gear selector lever

  With balance weight

2 - Relay lever

  Locates in guide rail of gear

selector lever via shoe (arrow)

Gear selector mechanism, servicing

34-15







Gear selector mechanism,
removing and installing







Removing





Selector mechanism up to 12.00





Note:





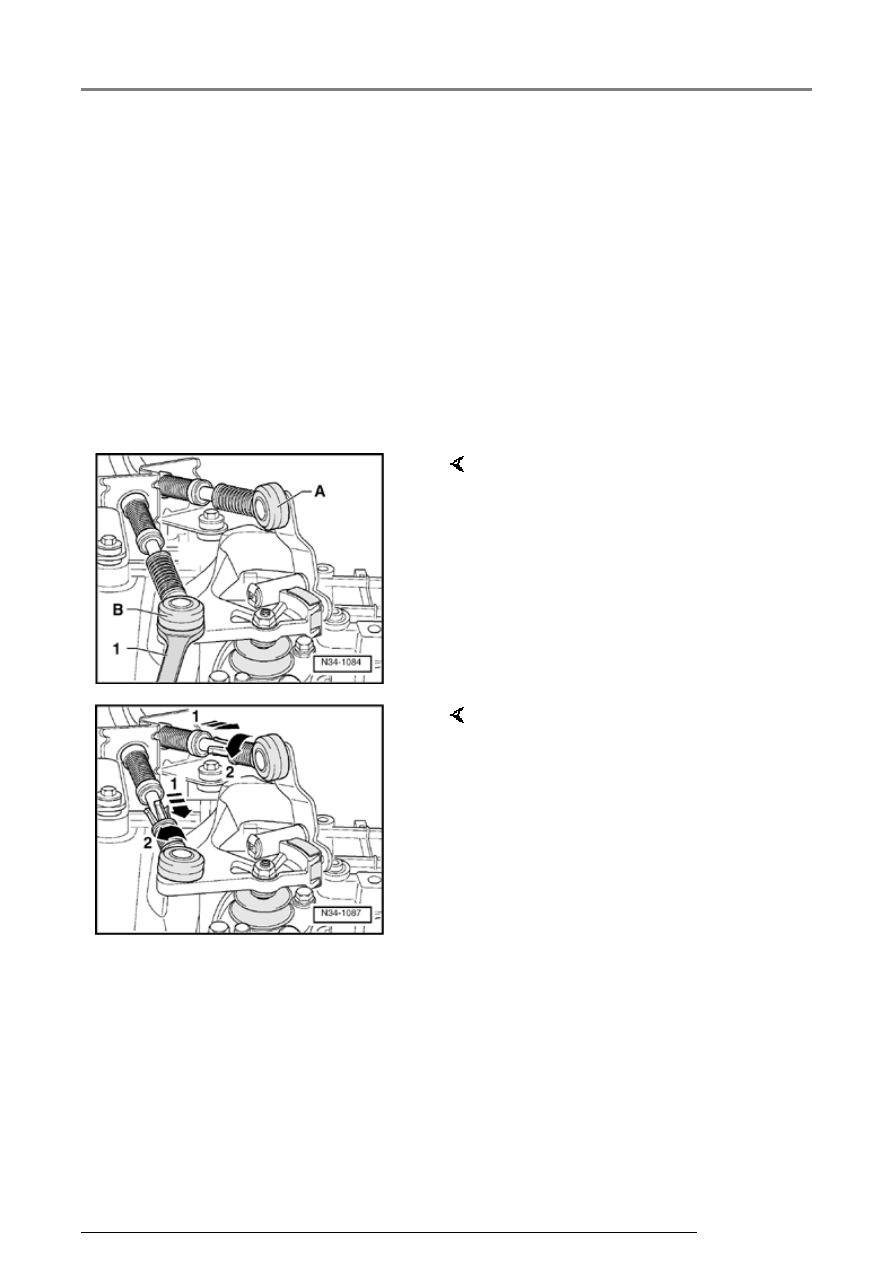

The cable locking mechanisms -A-
or -B- may only be pried off if the
gear selector cable or gate selector
cable or just the cable locking
mechanism is to be replaced.



1 = 13 mm open end wrench,
commercially available

If the above-named parts are not to
be replaced:

-  Pry gate selector cable -A- or

gear selector cable -B- off
transmissionusing a 13 mm open
end wrench.



-  Secure locking mechanism on

gear selector cable and gate
selector cable by pulling forward
in direction of arrow -1- onto stop
and then turning to left in direction
of arrow -2- to lock.

Gear selector mechanism, servicing

34-16







Selector mechansim from 01.01



Continued for all selector
mechanisms

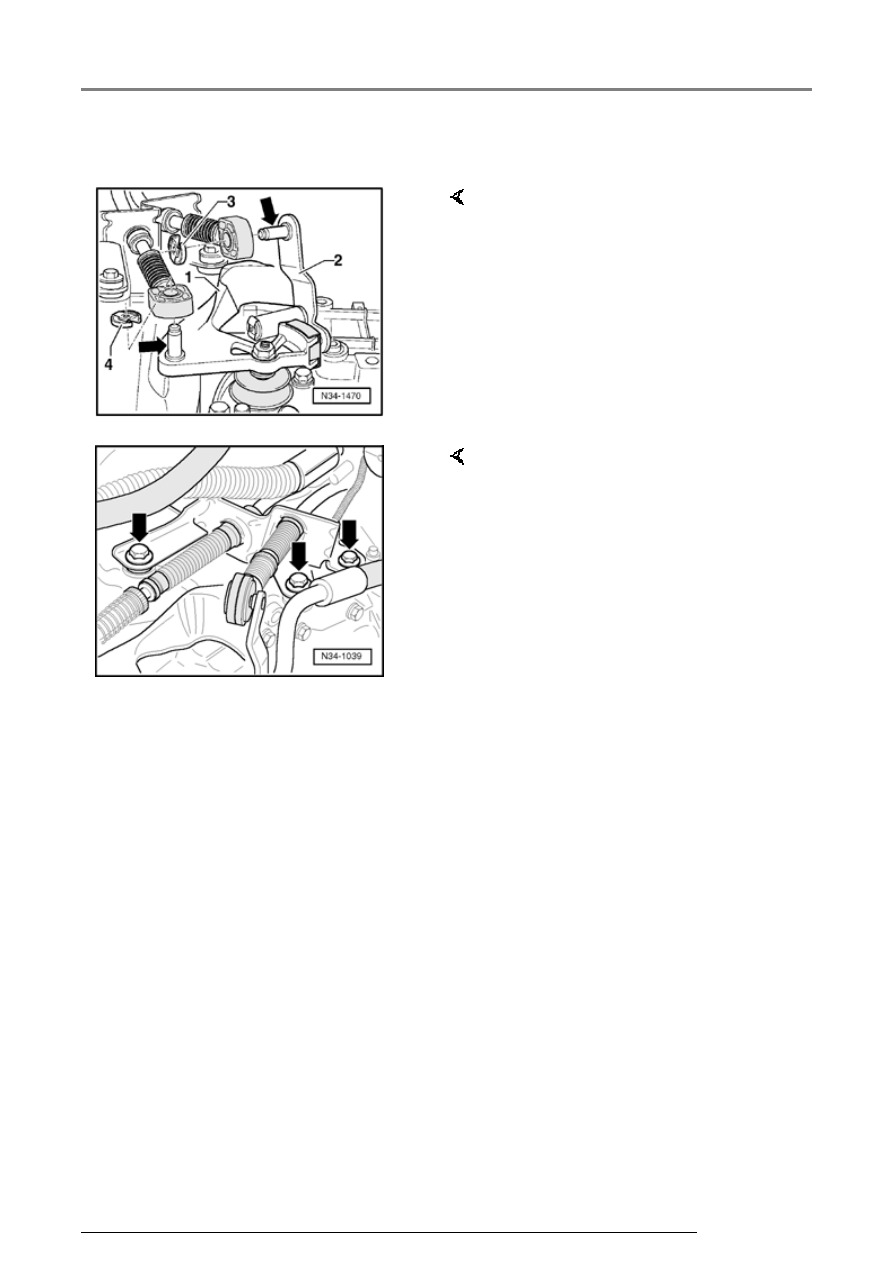

-  Remove securing clip -4- for gear

selector cable from gear selector
lever -1-.

-  Remove securing clip -3- for gate

selector cable from relay lever -2-.

-  Pry gate selector cable and gear

selector cable off pin (arrows).



-  Remove cable support bracket

from transmission (arrows). If
necessary, unclip hose at cable
support bracket first.

Gear selector mechanism, servicing

34-17

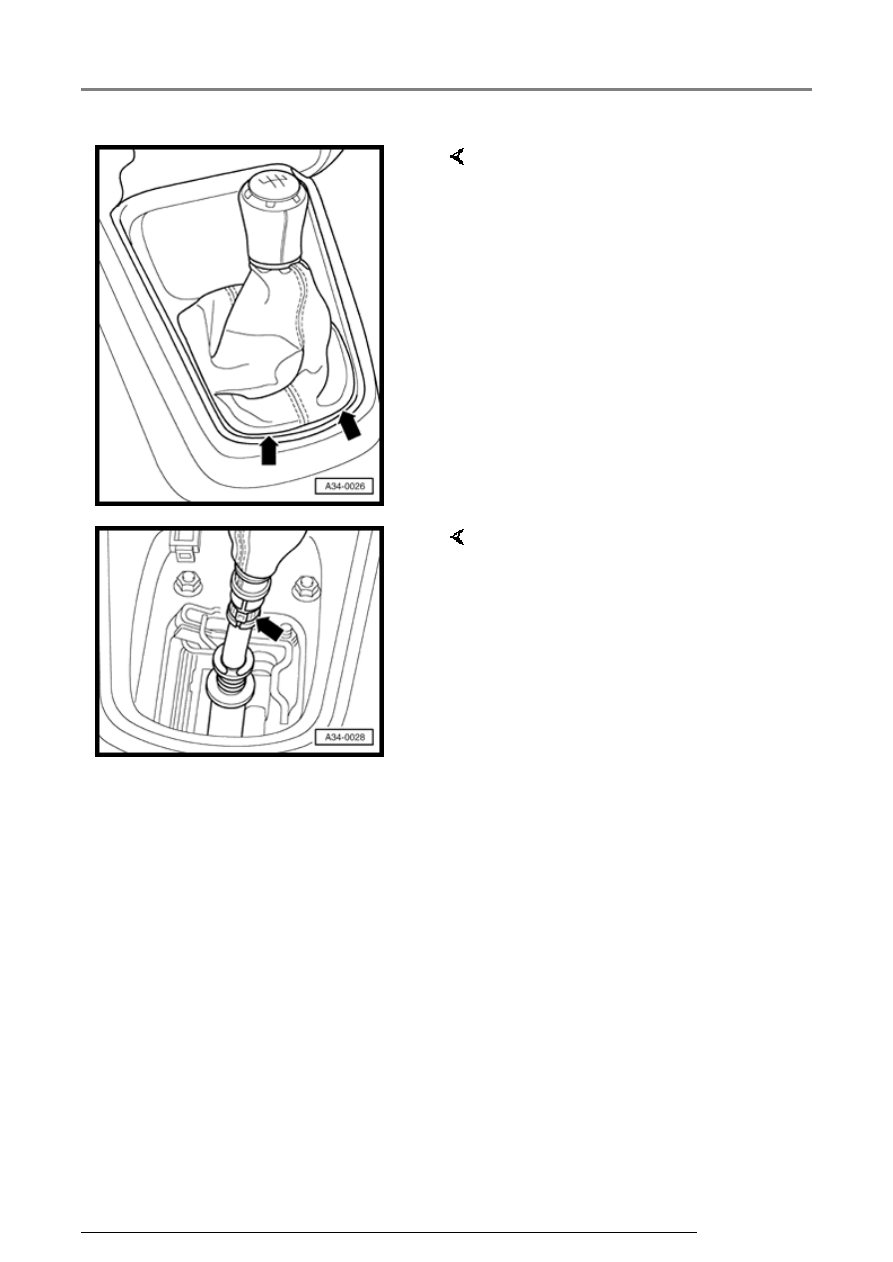

-  Carefully pry cover off center

console (arrows).

-  Pull cover to rear off center

console.

-  Remove sound insulation.



-  Destroy clip (arrow) and pull shift

lever knob off with cover.
