28-28







If the LED does not flicker:





-  Check wiring



Page 28-28

 .





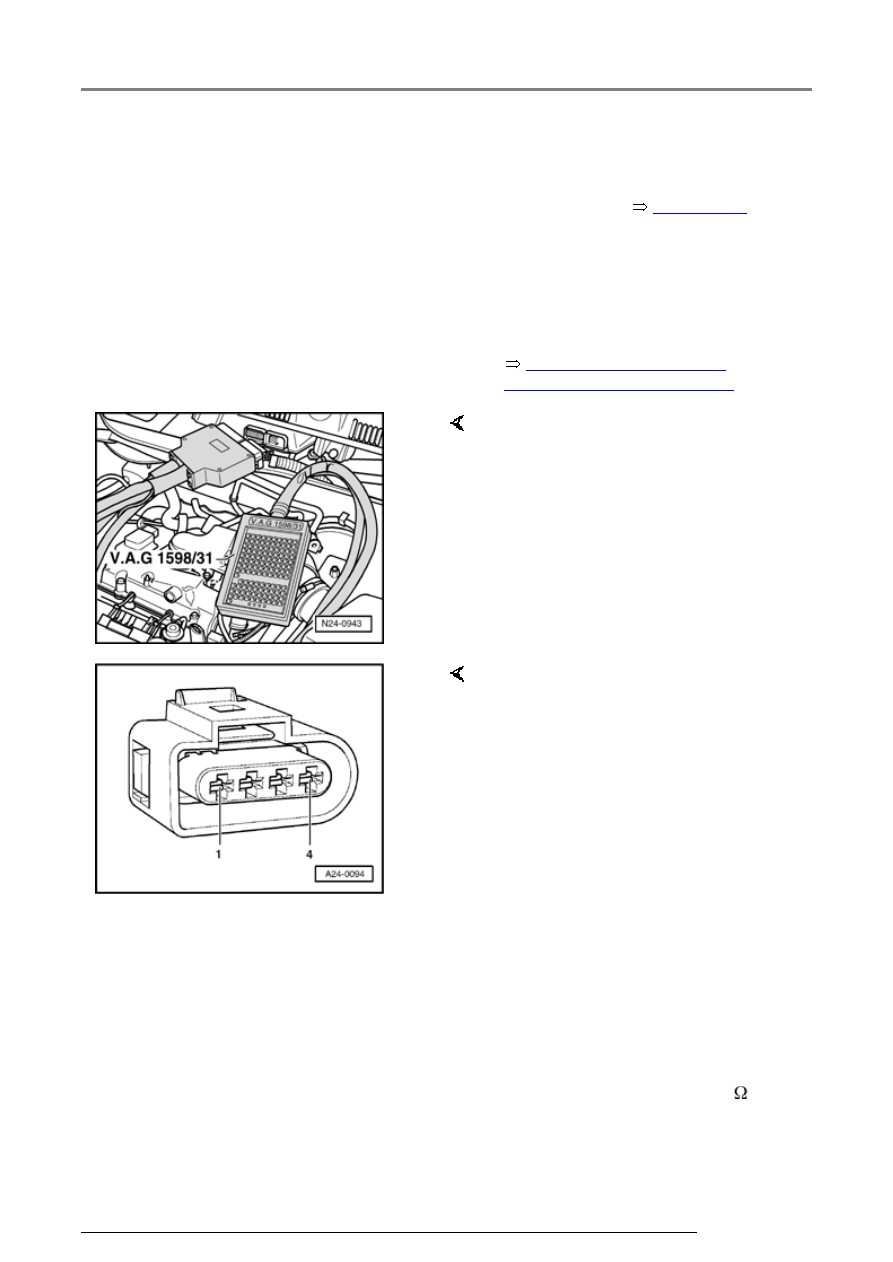

Checking wiring





-  Remove wiper arms and cowl

panel:







Repair Manual, Electrical

Equipment; Repair Group 92





-  Connect VAG 1598/31 test box to

control module wiring harness.
Engine Control Module (ECM)
remains disconnected.



-  Check wiring for open circuit

between test box and 4-pin
connector referring to Electrical
Wiring Diagrams. For:

   Cylinder 1 terminal 4 and socket

102

   Cylinder 2 terminal 4 and socket

110

   Cylinder 3 terminal 4 and socket

94

   Cylinder 4 terminal 4 and socket

111

   Cylinder 5 terminal 4 and socket

103

   Cylinder 6 terminal 4 and socket

95

   Wire resistance: max. 1.5



Ignition system, servicing

28-29







-  Additionally check wires for short to one

another.





   Specification:





   If no malfunction can be found in the wiring:





-  Replace Engine Control Module (ECM)



Page

24-173

 .





-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Erase learned values and adapt Engine Control

Module (ECM) again



Page 24-182

 .





-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Engine Control
Module (ECM) was disconnected from battery
positive, readiness code must be generated
again



Page 01-149

 .

Ignition system, servicing

28-30







Knock sensor, checking





   Note:





 The terminal surfaces between knock sensor

and cylinder block must be free of corrosion,
dirt and grease.





 Knock Sensor (KS) 2 -G66- has a direct 2-pin

connector and therefore no terminal for the
shielding in the connector.





 It is extremely important to keep to the torque

setting of 20 Nm to ensure the nock sensors
perform perfectly.





 Only gold-plated terminals may be used when

servicing the knock sensor connector terminals.

Ignition system, servicing

28-31







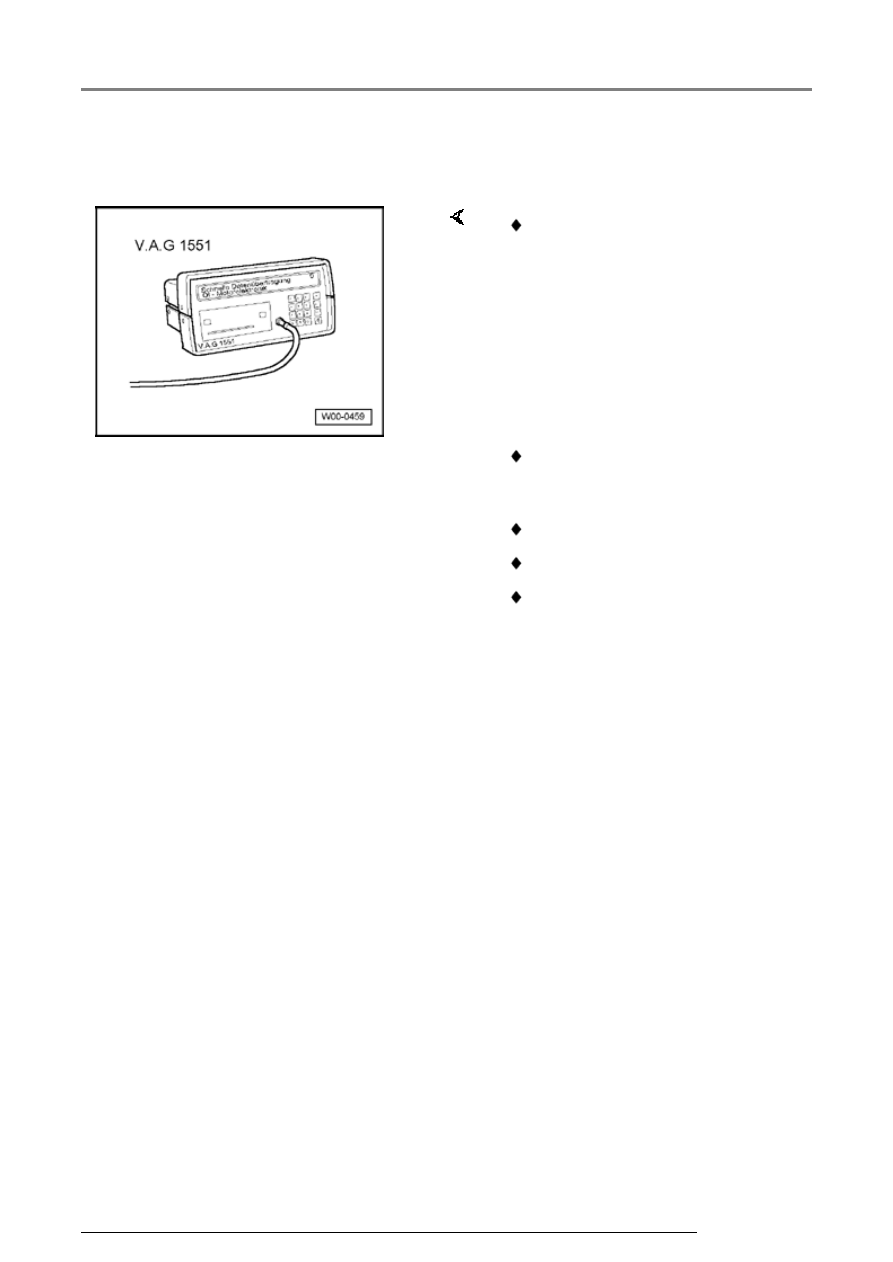

Special tools, materials and
equipment



Note:

All functions which could previously
be performed with VAG 1551/1552
can also be performed with the VAS
5051.

 VAG 1551 Scan tool (or VAG

1552 Scan tool) with VAG 1551/3
adapter cable

 VAG 1526 or Fluke 83 Hand

multimeter or VAG 1715
multimeter

 VAG 1594 adapter set

 VAG 1598/31 test box

 Electrical Wiring Diagrams

Ignition system, servicing
