Test sequence





Note:





To check the vehicle speed signal, the vehicle
must be driven. To do this a second person is
necessary.





WARNING!







Secure test equipment to rear seat and
operate it from this position.







-  Connect VAG 1551 Scan tool (or VAG 1552)

and select engine electronics control module
with "Address word" 01. Engine must be running
at idle speed: ((VAG 1551 and Motronic Engine
Control Module (ECM) -J220-, connecting and
selecting



Page 01-12

 ).

Rapid data transfer

HELP

Select function XX

     Indicated on display:

-  Press buttons -0- and -8- for function "Read

measured value (data) block" and confirm entry
with -Q- button.

Read measured value block

Input display group number XXX

     Indicated on display:

-  Press buttons -0-, -0- and -5- for "Display group

number 5" and confirm entry with -Q- button.

Additional signals, checking

24-191



Read measured value block 5



1

2

3

4

     Indicated on display: (1 to 4



display zones)

Observe the valid safety precautions
when performing a road test



Page

24-33

 .

If no speed is indicated or the
display values do not reduce when
driving at a lower speed:



Repair Manual, Electrical

Equipment; Repair Group 92



-  Road test vehicle with a 2nd

person to observe display.

-  Observe figure displayed in

display zone 3:

   Specification: approx. driven

speed

-  Drive slower. Displayed value

must decrease.

-  Press

button.

-  Press buttons -0- and -6- for

function "End output" and confirm
entry with -Q- button.

-  Switch off ignition.

-  Remove wiper arms and cowl

panel:

Additional signals, checking

24-192





Note:

Front right wheel must not turn, if
necessary, hold to prevent it from
turning.

If the display does not fluctuate:

 Electrical Wiring Diagrams,

Troubleshooting & Component
Locations

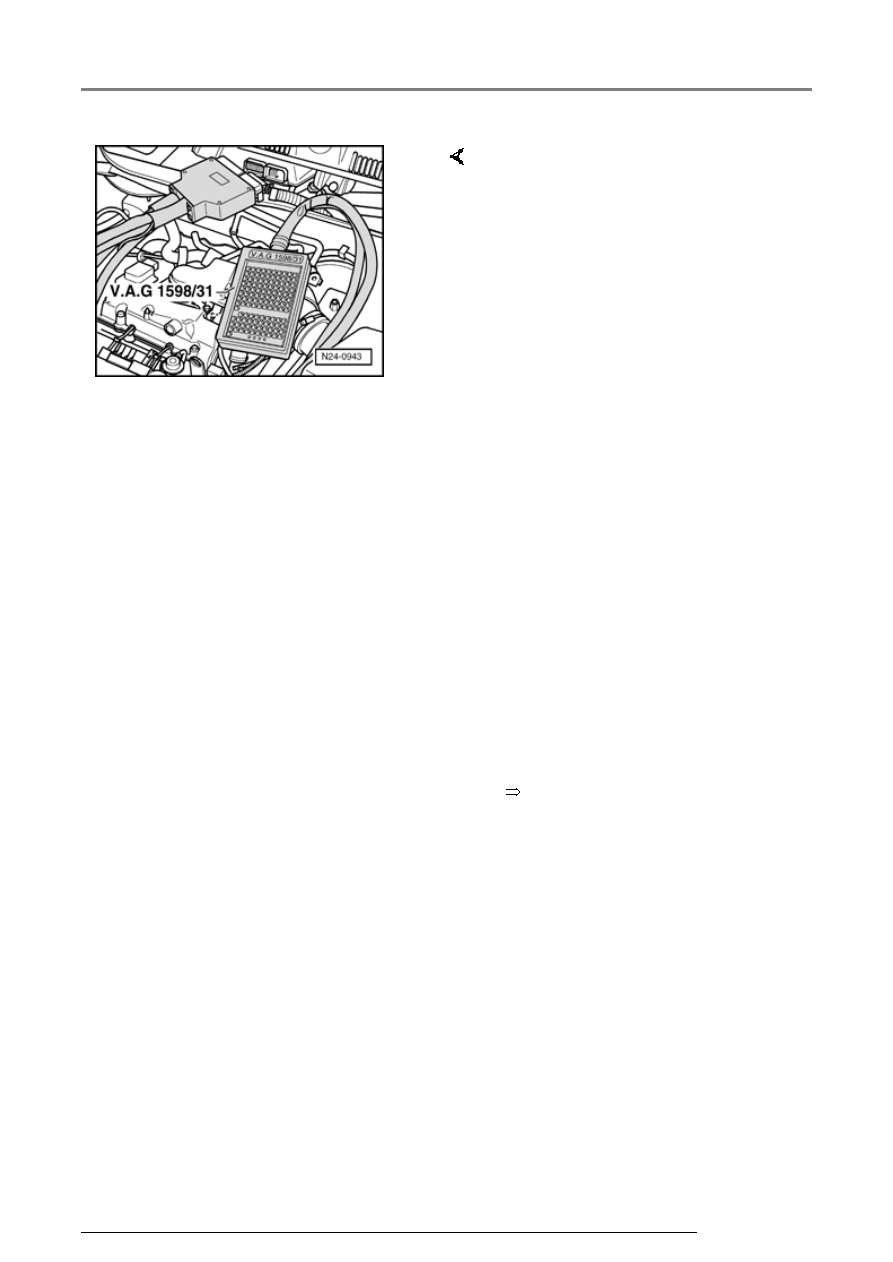

-  Connect VAG 1598/31 test box to

control module wiring harness.
Engine Control Module (ECM) -
J220- remains disconnected.

-  Connect multimeter to measure

voltage between test box sockets
1 (Ground) and 54 (vehicle speed
signal) using adapter cables from
VAG 1594.

-  Raise vehicle at front left.

-  Switch on ignition.

-  Rotate front wheel and observe

voltage display.

   Specification: 0.0... at least 4.0 V

fluctuating

-  Check wiring from test box socket

54 to instrument cluster for
open/short circuit:

Additional signals, checking

24-193







-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Motronic Engine
Control Module (ECM) -J220- was disconnected
from battery positive (B+), readiness code must
be generated again



Page 01-149

 .
