24-146







Check basic voltage of Oxygen
Sensor (O2S) Behind Three Way
Catalytic Converter (TWC) -G130-



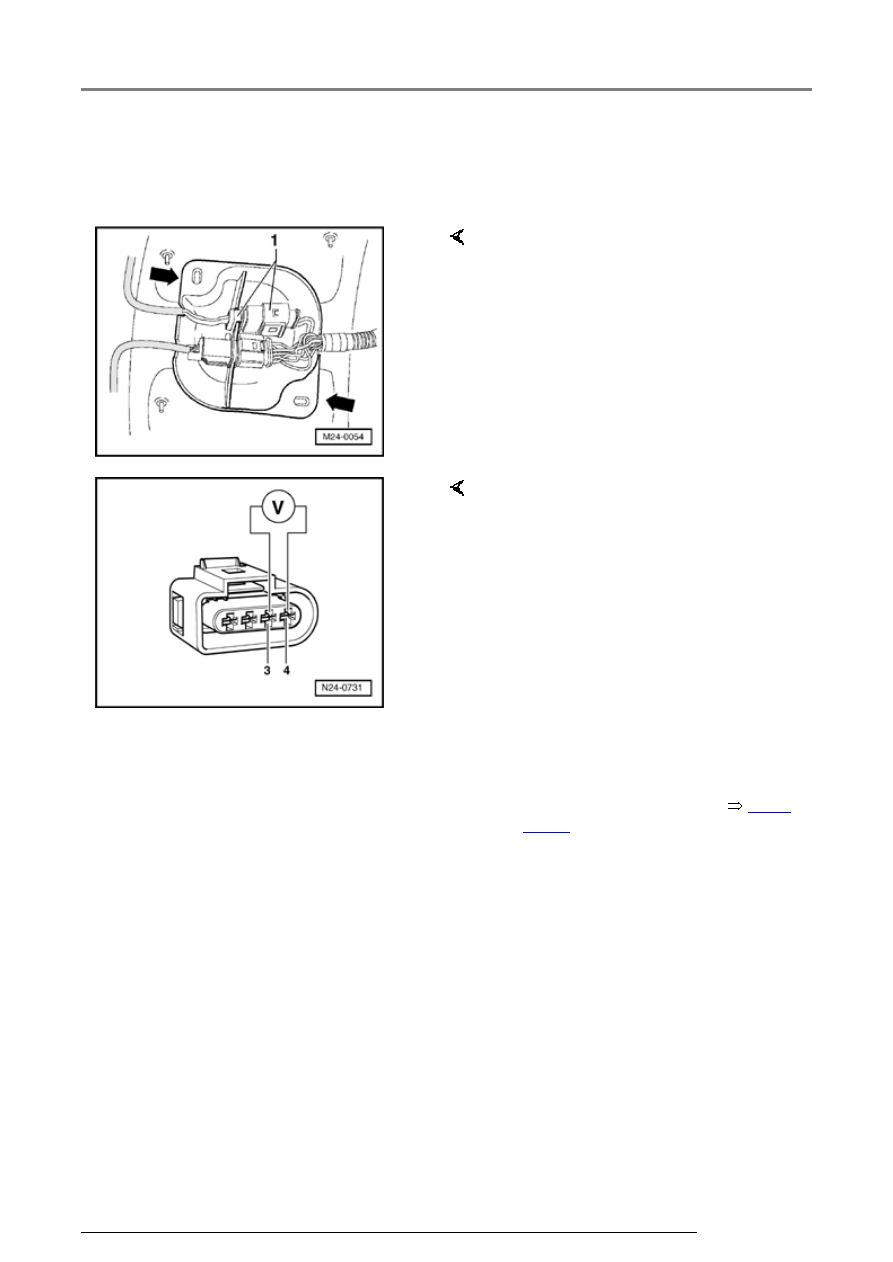

-  Remove protective cover (arrows)

and disconnect 4-pin connector
(black) -1- to Oxygen Sensor
(O2S) Behind Three Way
Catalytic Converter (TWC) -G130-
.



If the specification is obtained:

-  Connect multimeter to measure

voltage at terminals 3 and 4
(connector to ECM) using adapter
cables from VAG 1594.

-  Start engine and measure basic

voltage.

   Specification: 0.400 to 0.500 V

-  Switch off ignition.

-  Replace Oxygen Sensor (O2S)

Behind Three Way Catalytic
Converter (TWC) -G130-



Page

24-17

 , item 18 .

Functions, checking

24-147







-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Erase learned values and adapt Motronic

Engine Control Module (ECM) -J220- again



Page 24-182

 .





-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Motronic Engine
Control Module (ECM) -J220- was disconnected
from battery positive (B+), readiness code must
be generated again



Page 01-149

 .



   If the specification is not obtained:





-  Check Oxygen Sensor (O2S) wiring of Oxygen

Sensor (O2S) Behind Three Way Catalytic
Converter (TWC) -G130-



Page 24-148

 .

Functions, checking

24-148







Checking wiring for Oxygen
Sensor (O2S) Behind Three Way
Catalytic Converter (TWC) -G130-





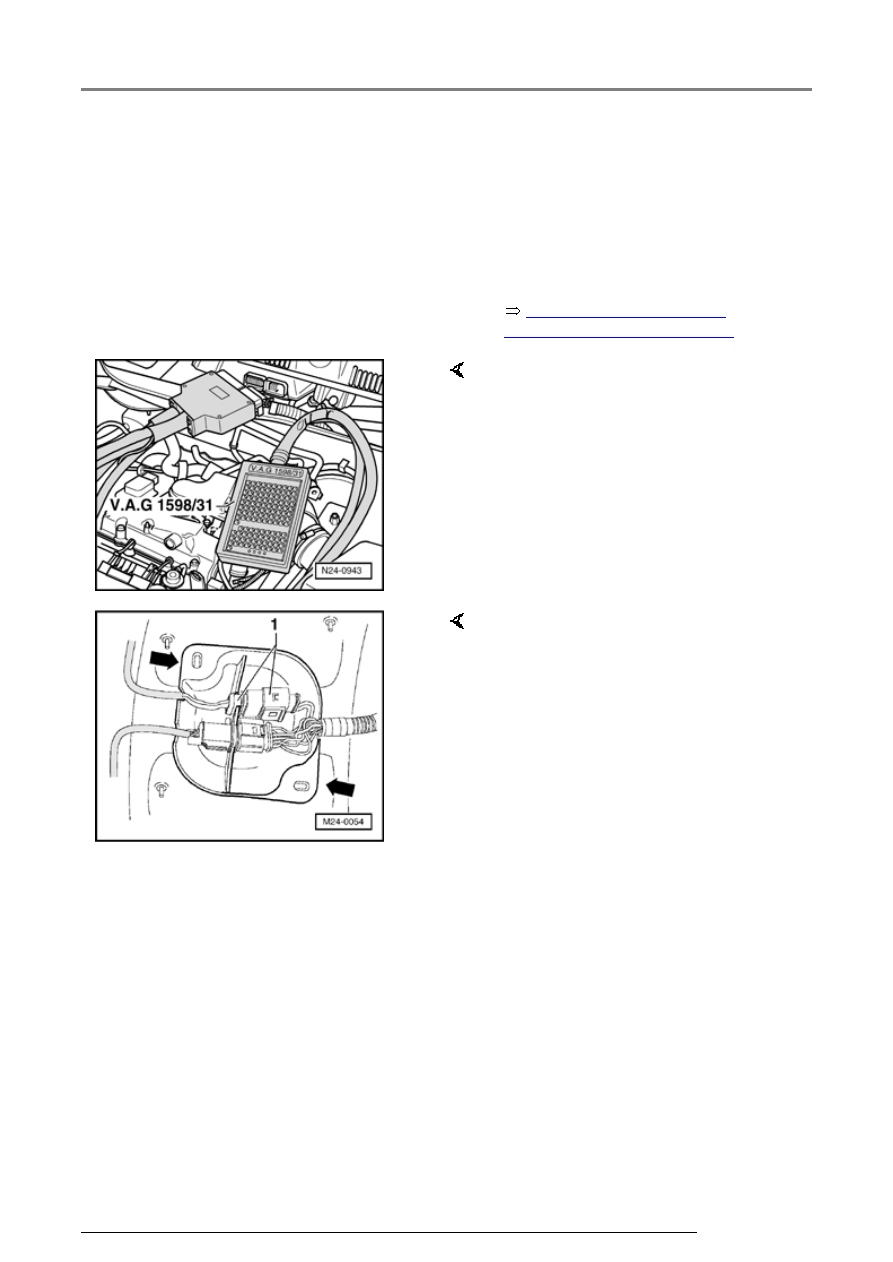

-  Remove wiper arms and cowl

panel:







Repair Manual, Electrical

Equipment; Repair Group 92





-  Connect VAG 1598/31 test box to

control module wiring harness.
Engine Control Module (ECM) -
J220- remains disconnected.



-  Remove protective cover (arrows)

and disconnect 4-pin connector
(black) -1- to Oxygen Sensor
(O2S) Behind Three Way
Catalytic Converter (TWC) -G130-
.

Functions, checking

24-149





If no wiring malfunction is detected:

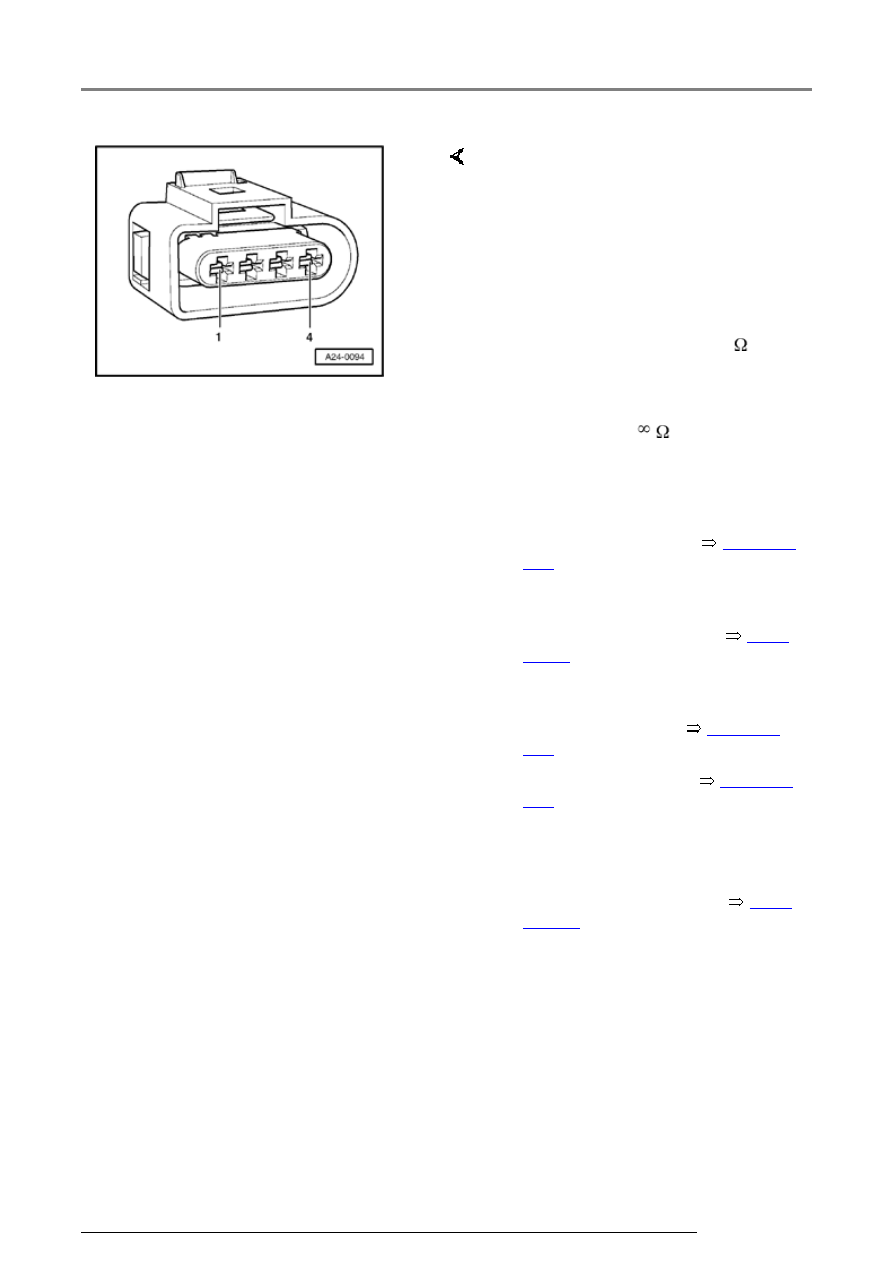

-  Check wiring for open circuit

between test box and 4-pin
connector (to control module)
referring to Electrical Wiring
Diagrams.

   Terminal 3 and socket 68

   Terminal 4 and socket 69

   Wire resistance: max. 1.5



-  Additionally check wires all for

short to one another.

   Specification:



-  Replace Motronic Engine Control

Module (ECM) -J220-



Page 24-

173

 .

-  Check DTC memory, repair

malfunctions if necessary and
then erase DTC memory



Page

01-23

 .

-  Erase learned values and adapt

Motronic Engine Control Module
(ECM) -J220- again



Page 24-

182

 .

-  Read readiness code



Page 01-

146

 . If DTC memory has been

erased or Motronic Engine
Control Module (ECM) -J220- was
disconnected from battery
positive (B+), readiness code
must be generated again



Page

01-149

 .
