Volkswagen Golf / Golf GTI / Jetta. Manual - part 197

24-42







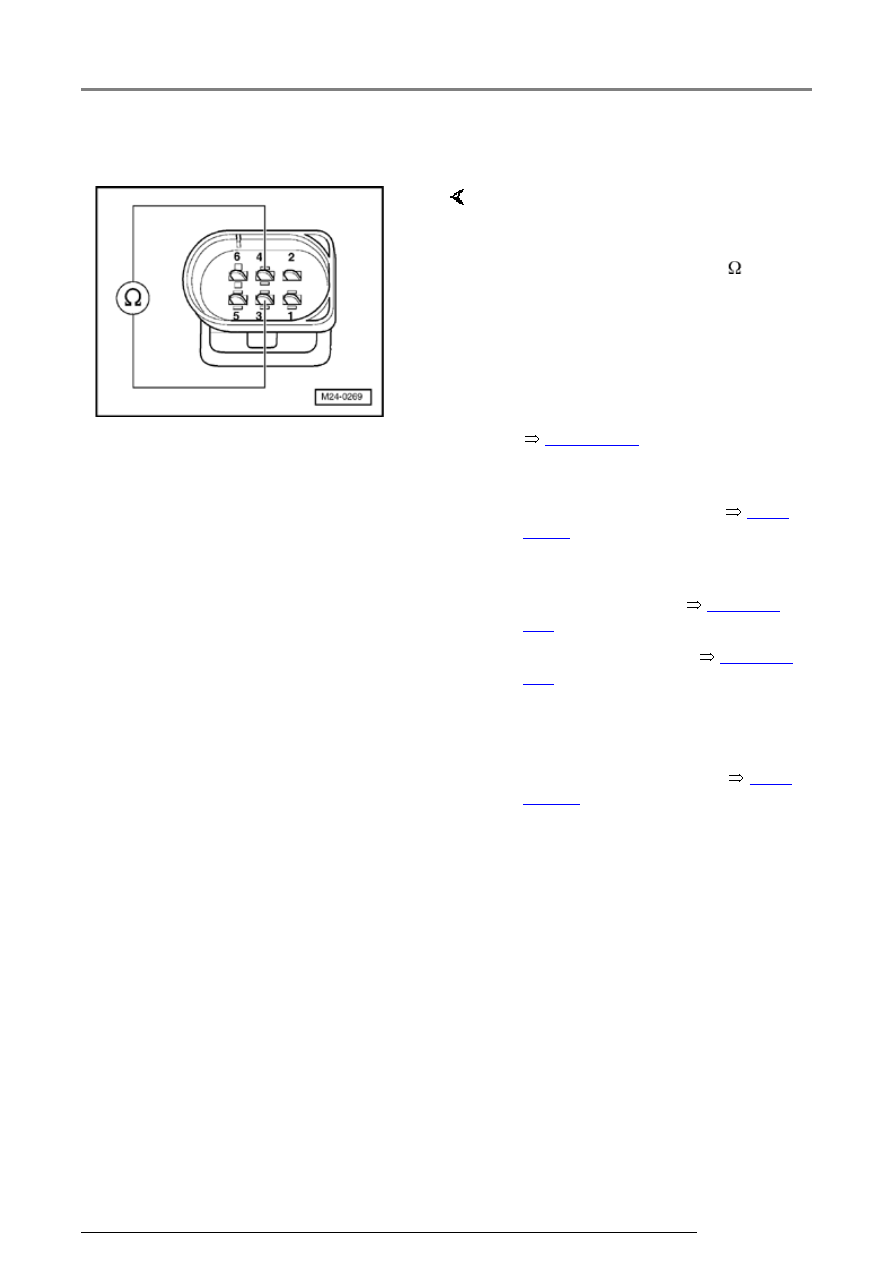

Checking resistance



If the specification is not obtained:

If the specification is obtained:

-  Check sensor heater wire

resistance at connector terminals
3 and 4 to Oxygen Sensor (O2S).
Specification: 2.5 to 10.0

(at

room temperature).

-  Replace Oxygen Sensor (O2S) 1,

Bank 1 before Three Way
Catalytic Converter (TWC) -G39-



Page 24-19

 , item 20 .

-  Check DTC memory, repair

malfunctions if necessary and
then erase DTC memory



Page

01-23

 .

-  Erase learned values and adapt

Motronic Engine Control Module
(ECM) -J220- again



Page 24-

182

 .

-  Read readiness code



Page 01-

146

 . If DTC memory has been

erased or Motronic Engine
Control Module (ECM) -J220- was
disconnected from battery
positive (B+), readiness code
must be generated again



Page

01-149

 .

Components, checking

24-43







Checking voltage supply



If no voltage is present:



Repair Manual, Electrical

Equipment; Repair Group 92



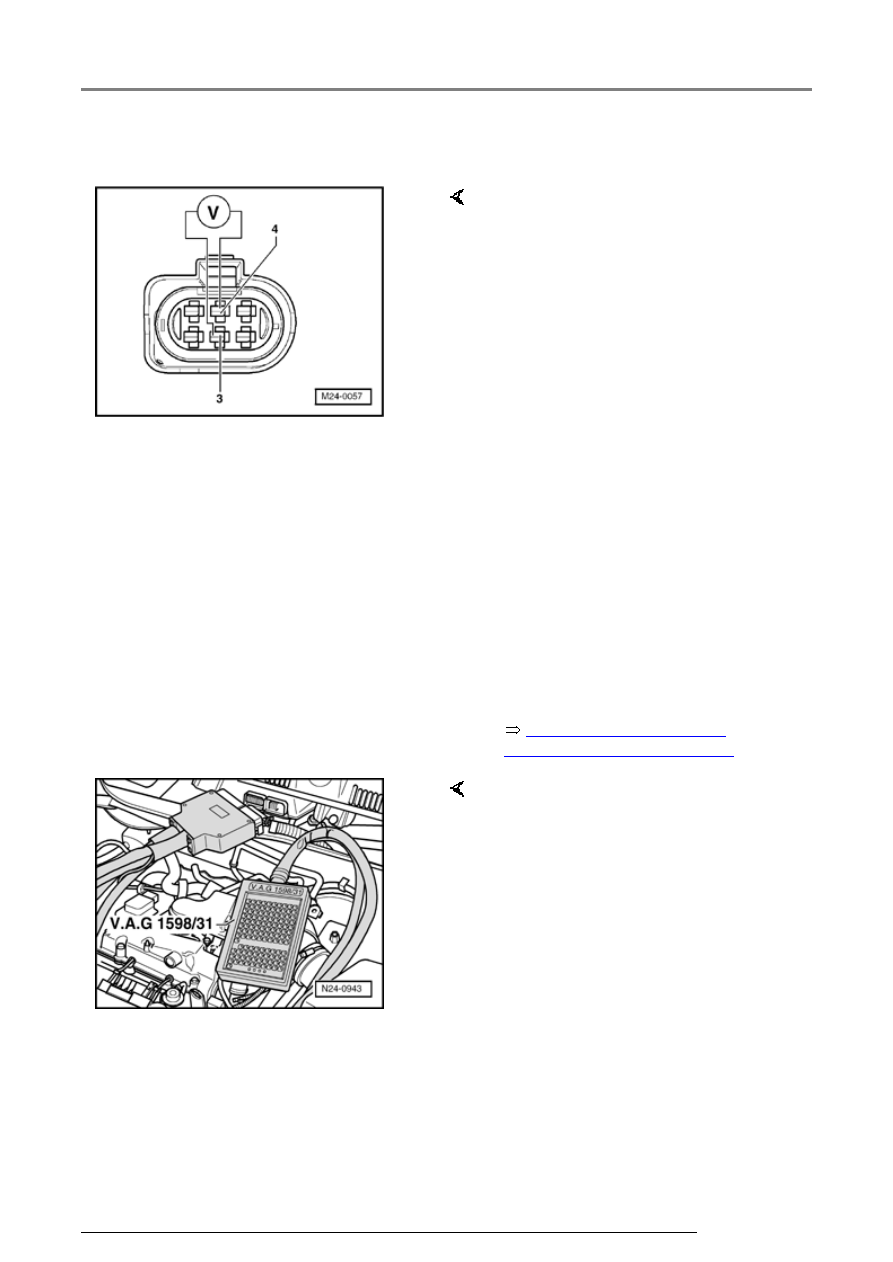

-  Connect multimeter to measure

voltage at terminals 3 and 4
(connector to Motronic Engine
Control Module (ECM) -J220-)
using adapter cables from VAG
1594.

-  Start engine and run at idle

speed.

-  Measure voltage supply and

observe display group 41, display
zone 2.

   Display Htg.bC.ON: Specification:

11.0 to 14.5 V

   Display Htg.bC.ON / Htg.bC.OFF

(alternating): Specification:
Between 0.0 to 12.0 V fluctuating

-  Switch off ignition.

-  Remove wiper arms and cowl

panel:



-  Connect VAG 1598/31 test box to

control module wiring harness.
Engine Control Module (ECM) -
J220- remains disconnected.

Components, checking

24-44





If the specification is obtained:

If no wiring malfunction is detected:

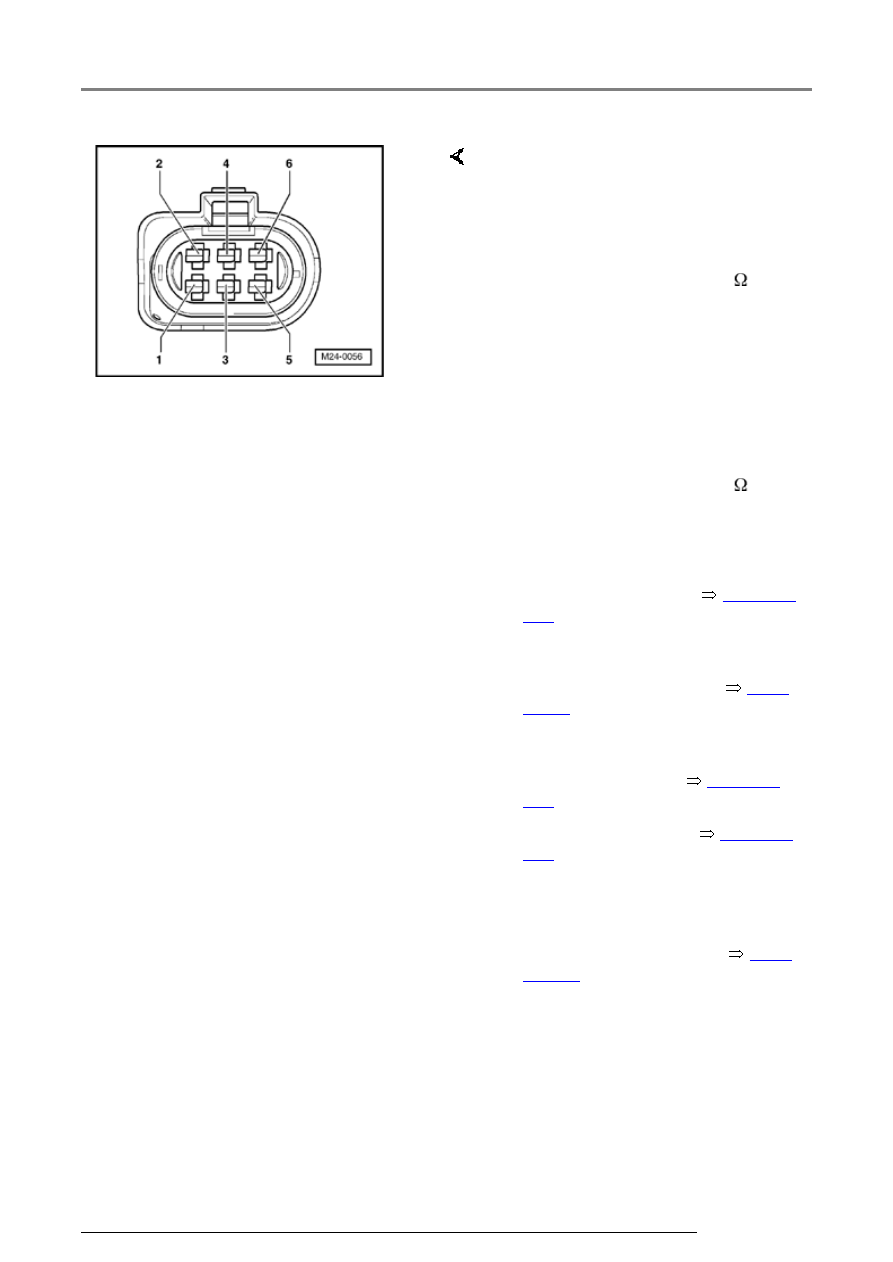

-  Check wiring for open circuit

between test box and 6-pin
connector according to Electrical
Wiring Diagrams. Terminal 4 and
socket 5

   Wire resistance: max. 1.5



-  Check wire for open circuit

between 6-pin connector terminal
3 and Fuel Pump (FP) -J17-
referring to Electrical Wiring
Diagrams.

   Wire resistance: max. 1.5



-  Replace Motronic Engine Control

Module (ECM) -J220-



Page 24-

173

 .

-  Check DTC memory, repair

malfunctions if necessary and
then erase DTC memory



Page

01-23

 .

-  Erase learned values and adapt

Motronic Engine Control Module
(ECM) -J220- again



Page 24-

182

 .

-  Read readiness code



Page 01-

146

 . If DTC memory has been

erased or Motronic Engine
Control Module (ECM) -J220- was
disconnected from battery
positive (B+), readiness code
must be generated again



Page

01-149

 .

Components, checking

24-45







Oxygen Sensor (O2S) heating for
Oxygen Sensor (O2S) Behind Three Way
Catalytic Converter (TWC) -G130-,
checking







Note:





 The vehicle must be raised to gain access to

the Oxygen Sensor (O2S) connector.





 Only gold plated terminals may be used when

servicing Oxygen Sensor (O2S) connector
terminals 3 and 4.





Special tools and equipment



Note:

All functions which could previously be performed
with VAG 1551/1552 can also be performed with
the VAS 5051.

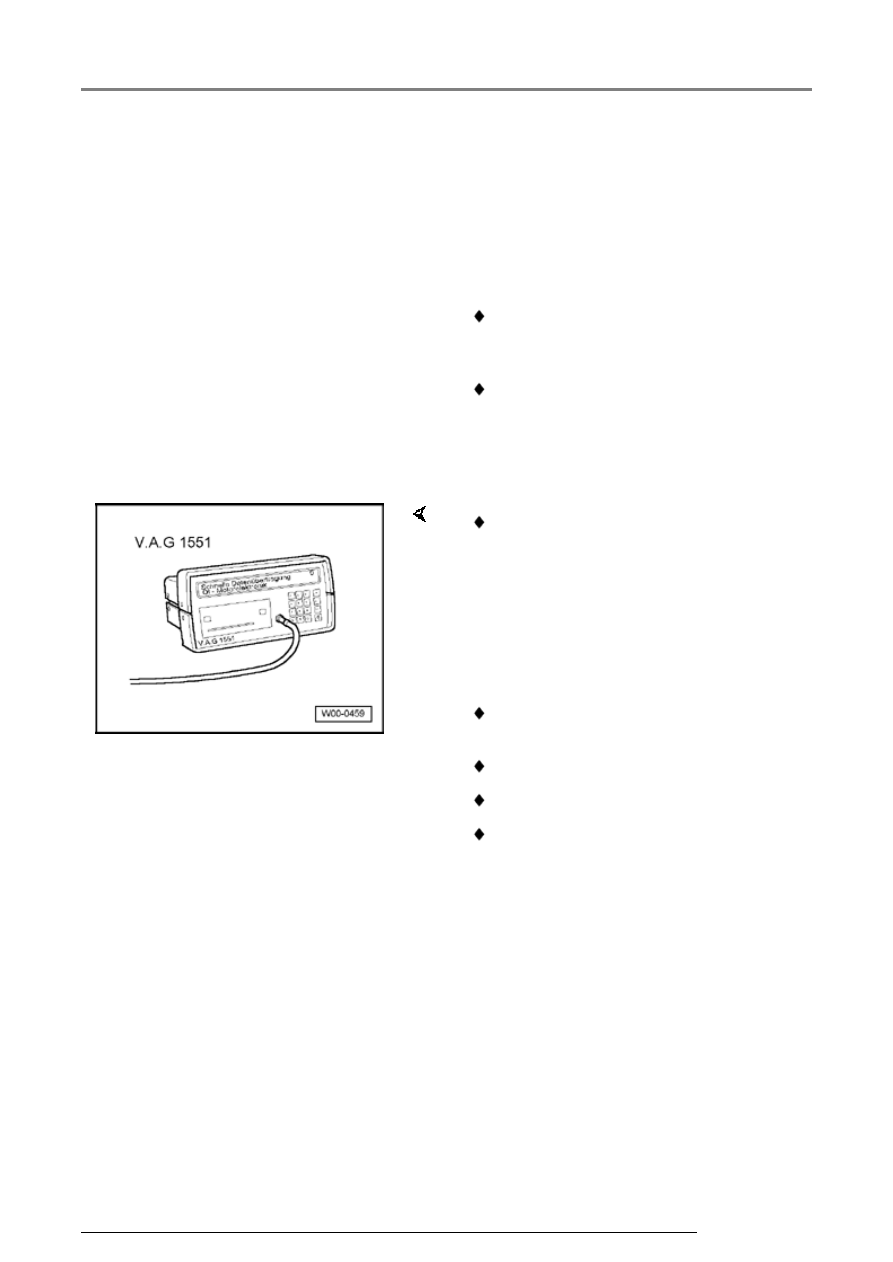

 VAG 1551 Scan tool (or VAG 1552) with VAG

1551/3 adapter cable

 VAG 1526 or Fluke 83 Hand multimeter or VAG

1715 multimeter

 VAG 1594 Adapter set

 VAG 1598/31 Test box

 Electrical Wiring Diagrams
