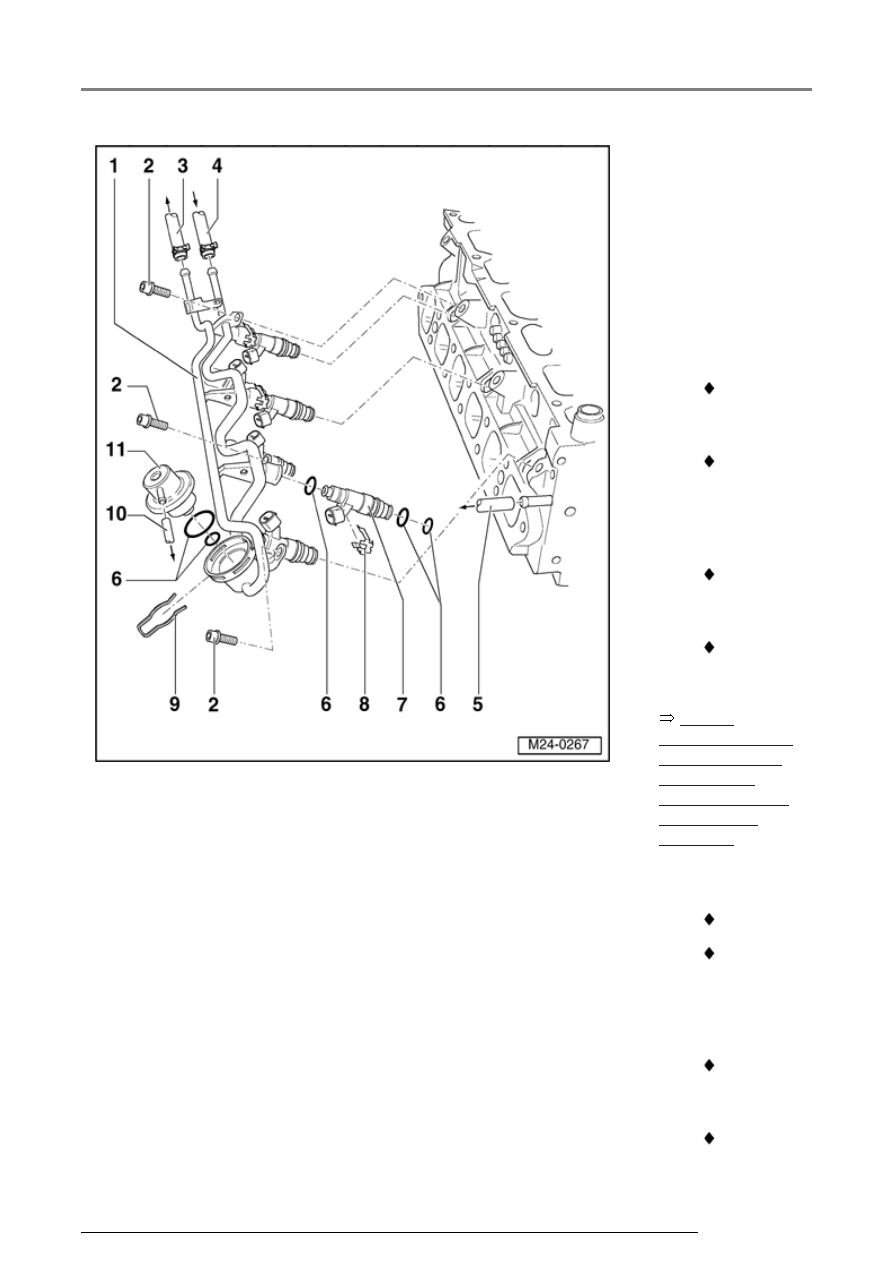

24-26





Fuel rail,
disassembling
and
assembling





Repair

Manual, 2.8 Liter
VR6 4V Engine
Mechanical,
Engine Code(s):
BDF; Repair
Group 20



1 - Fuel rail

2 - 8 Nm

3 - Return

line

 Blue or

with blue
marking

 Secure

with
spring-
type
clips

 Check

seated
securely

 To fuel

delivery
unit:

4 - Supply

line

 Black

 Secure

with
spring-
type
clips

 Check

seated
securely



From

Fuel injection system, servicing



Repair

Manual, 2.8 Liter
VR6 4V Engine
Mechanical,
Engine Code(s):
BDF; Repair
Group 20



fuel filter:

Fuel injection system, servicing

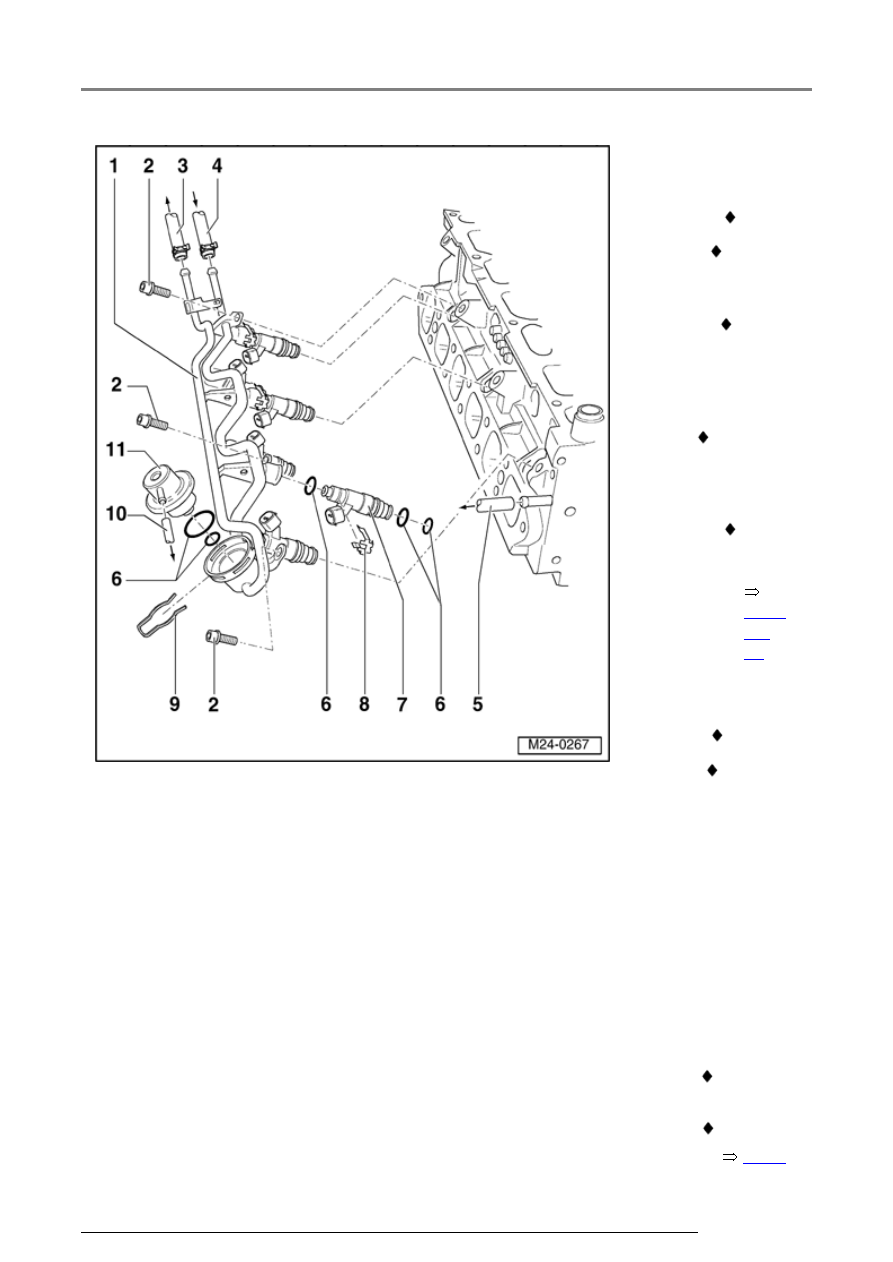

24-27





5

-

Connecting
hose

 Black

 Check

seated
securely

 Secure

with
spring-
type
clips

 For air

shrouding
of fuel
injectors

 To

intake
hose



Page
24-
30

 ,

item 5

6 - O-ring

 Replace

 Before

installing
moisten
with
clean
engine
oil

7 - Fuel

injectors
(-N30-...-
N33-, -
N83-
and -
N84-)*

 Air

shrouded

 Checking



Page

Fuel injection system, servicing

24-97



 When

replacing,
erase
learned
values
and
adapt
Motronic
Engine
Control
Module
(ECM) -
J220- to
Throttle
Valve
Control
Module -
J338-



Page 24-
182



Fuel injection system, servicing
