Volkswagen Golf / Golf GTI / Jetta. Manual - part 1229







Engine code(s) AWW and AWP

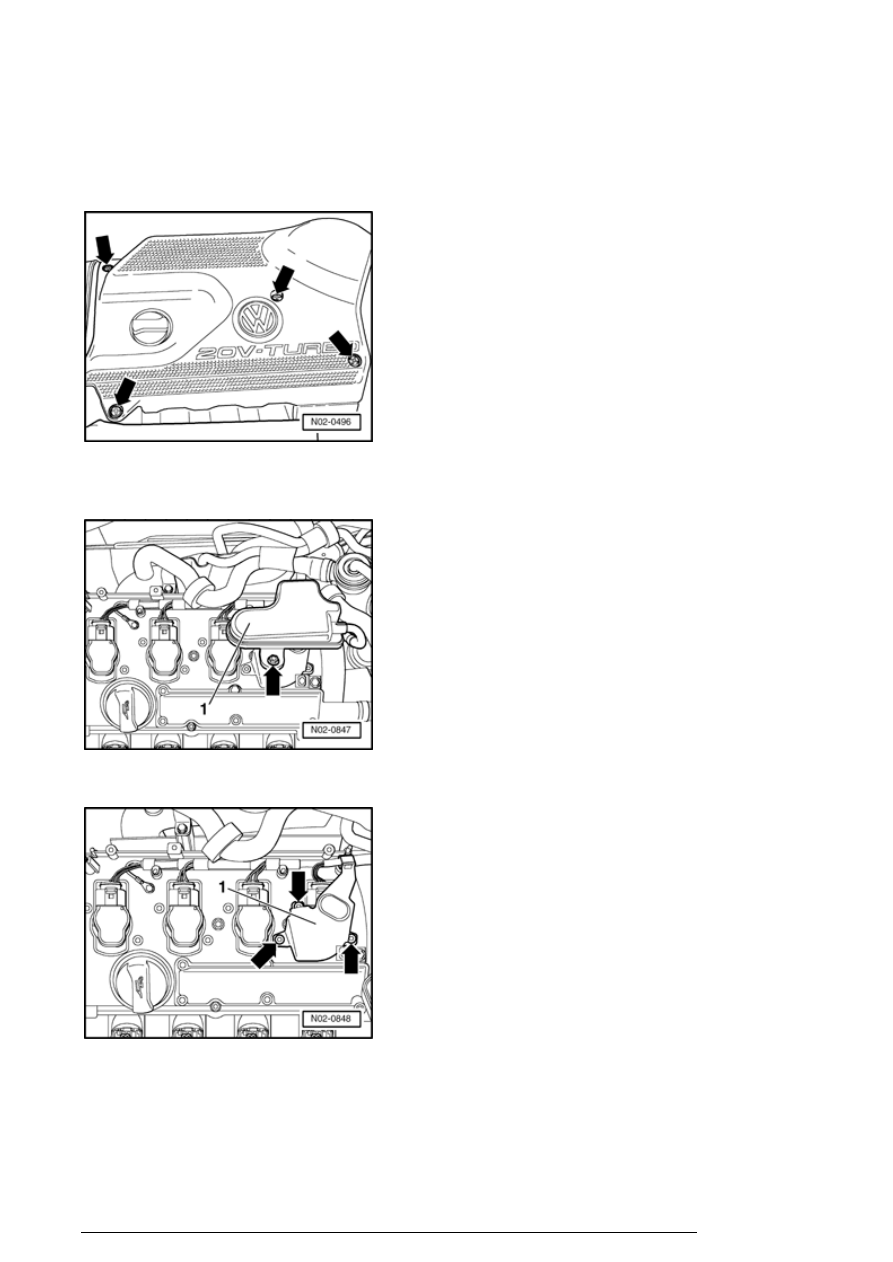

- Loosen screws - arrows - and remove engine cover
upward.

- Remove hex nut - arrow - and vacuum reservoir - 1 - .

- Remove screws - arrows - and vacuum reservoir bracket
- 1 - .

Description of work (part 2 of 2)

13/2/2005









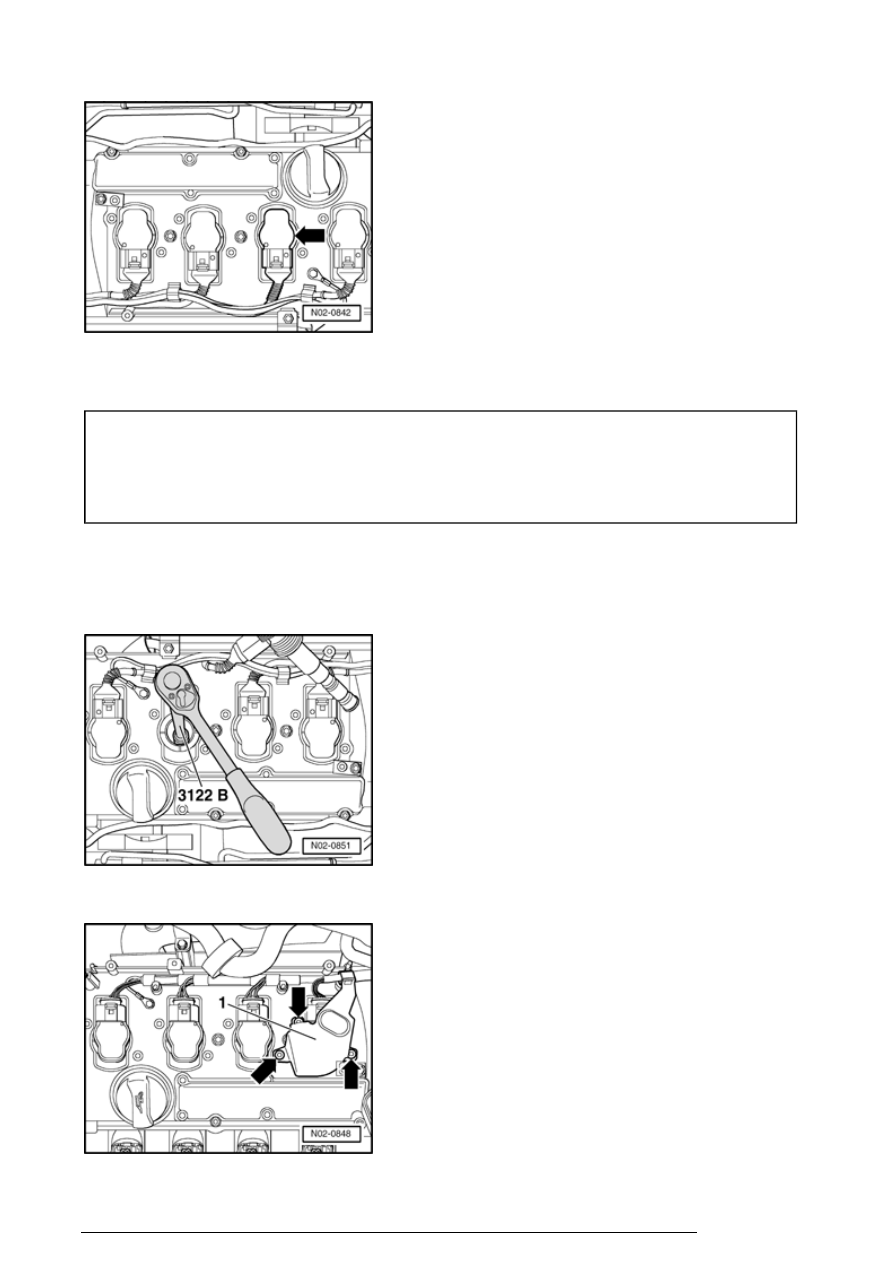

- Remove ignition coils together with spark plug connectors
manually.

Spark plugs

VW Part No.

101 000 063 AA

Manufacturer designation

PFR 6 Q

Spark gap

MAX. 0.8 mm

Tightening torque

30 Nm

- Remove spark plugs using Spark plug wrench VAS
3122B .

- Install spark plugs with spark plug wrench.

- Install ignition coils together with spark plug connectors.

Description of work (part 2 of 2)

13/2/2005







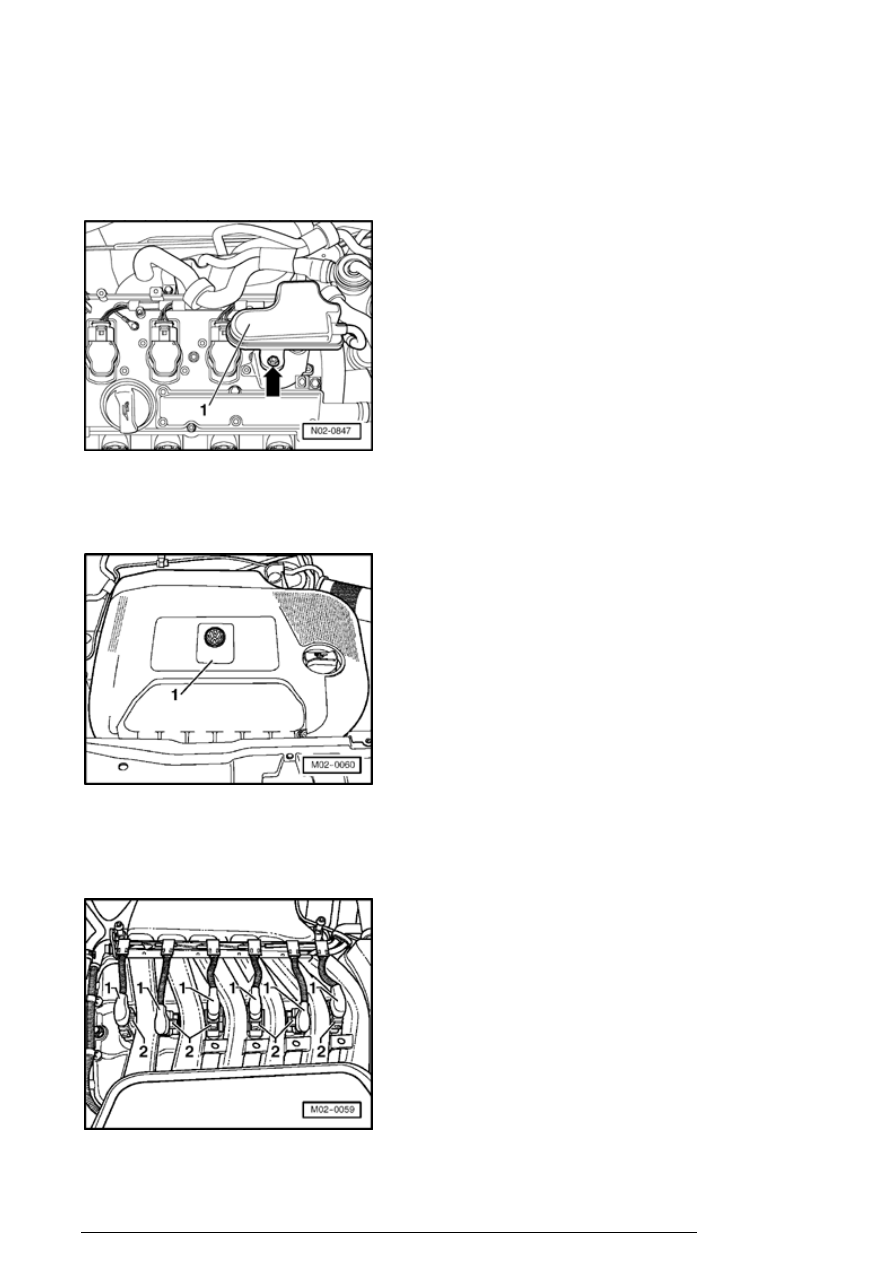

- Install vacuum reservoir bracket  - 1 - and tighten screws -
arrows - .

- Install vacuum reservoir - 1 - and tighten hex nut - - arrow
- .

- Place engine cover and tighten screws - arrows -

Engine code BDF

- Remove engine cover - 1 - upward.

- Release ignition coil connector - 1 - at ignition coil - 2 -
and remove.

- Remove ignition coils using Puller T10095 .

Description of work (part 2 of 2)

13/2/2005







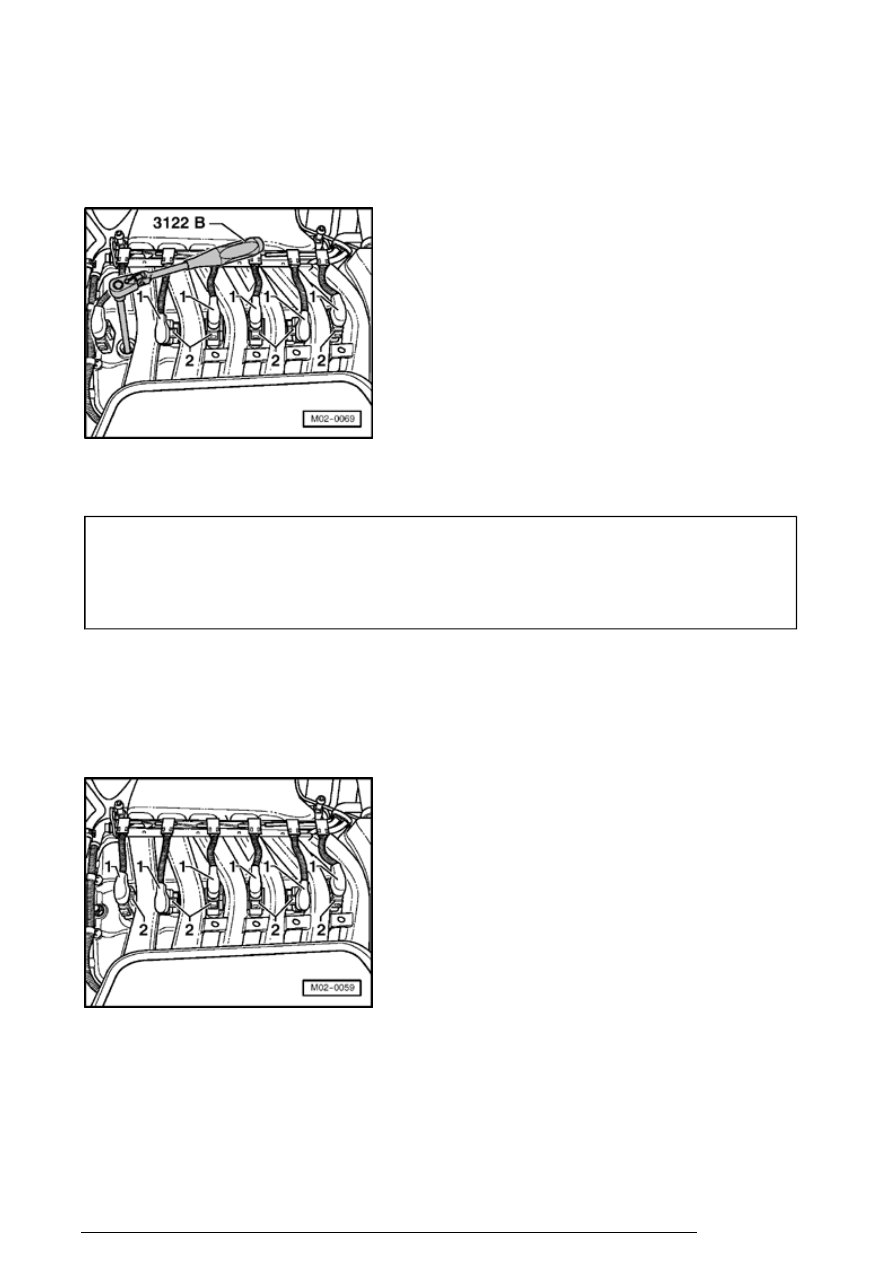

- Remove spark plugs using using Spark plug wrench VAS
3122B

Spark plugs

VW Part No.

101 000 062 AB

Manufacturer designation

PZF R5D-11

Spark gap

MAX. 1.1 mm

Tightening torque

30 Nm

- Install spark plugs with spark plug wrench.

- Push ignition coils - 2 - onto spark plugs.

- Push ignition coil connectors - 1 - onto ignition coils and
engage.

- Check that ignition wiring and spark plug connectors are
seated securely.

Description of work (part 2 of 2)

13/2/2005
