94-18







Headlights, adjusting







Special tools, testers and auxiliary items
needed





 VAS 5107 Optical headlight aimer





Notes:





 Adjust headlights using detailed aiming

procedures and specifications





 Repair Manual, Maintenance





 Headlights and fog lights are adjusted

simultaneously.

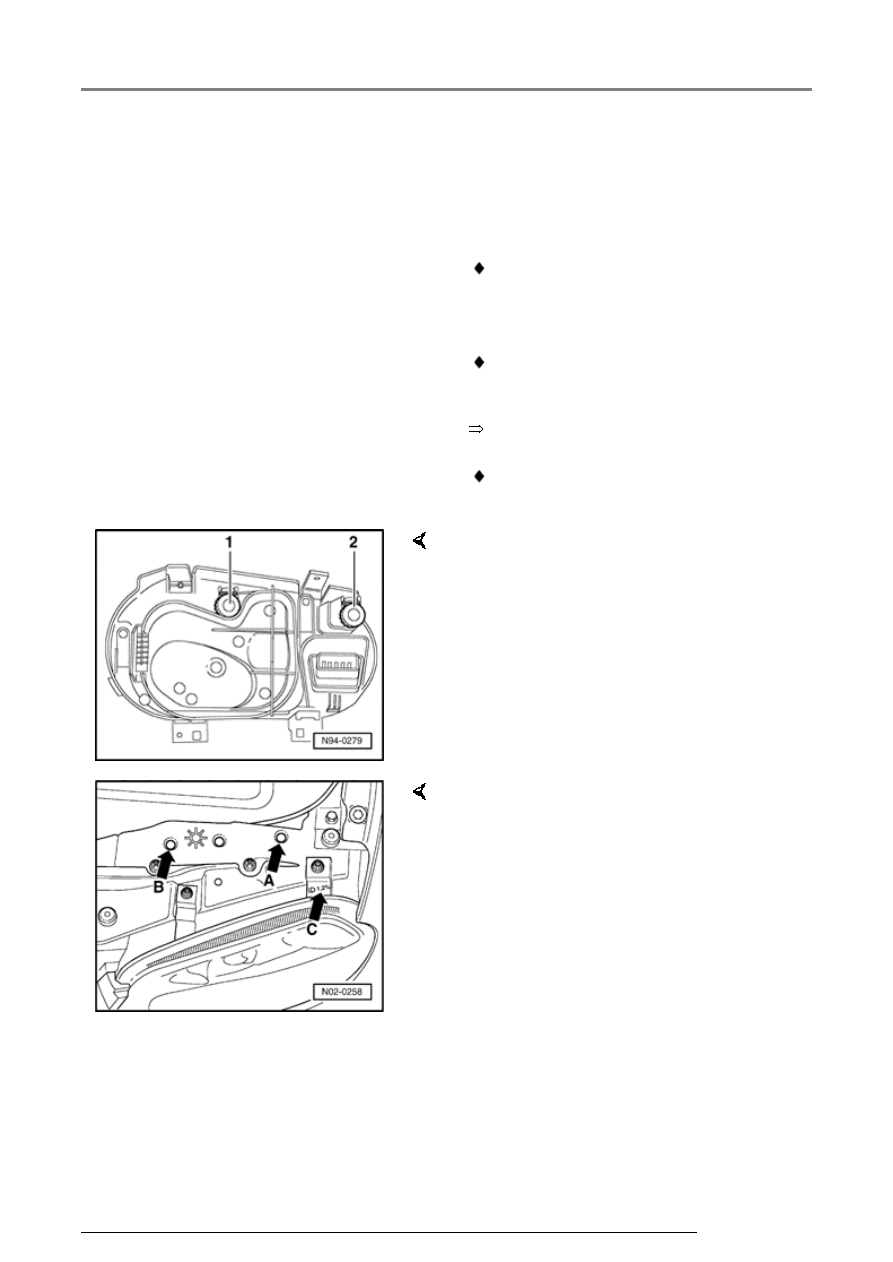

     Where applicable, headlight adjusters on rear of

headlight housing (left headlight shown, adjusters
for right headlight are mirror image):

1 - Lateral adjustment

2 - Height adjustment

     Where applicable, headlight adjusters accessed

through trim on radiator support (left headlight
shown, adjusters for right headlight are mirror
image):.

To adjust the lateral and height setting, turn the
respective adjuster with a screwdriver.

A - Lateral adjustment

B - Height adjustment

Headlights - Golf

13/2/2005

94-19







Headlights - Jetta





General information







CAUTION!







Before beginning repairs on the electrical
system:









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.





   Before troubleshooting or servicing,

technicians must be familiar with the
functions and operation specifics of the
headlight system. Always read the owner's
manual and review specific system
functions.



   Additional information:





 Wiring Diagrams and Component

Locations

Headlights - Jetta

13/2/2005

94-20





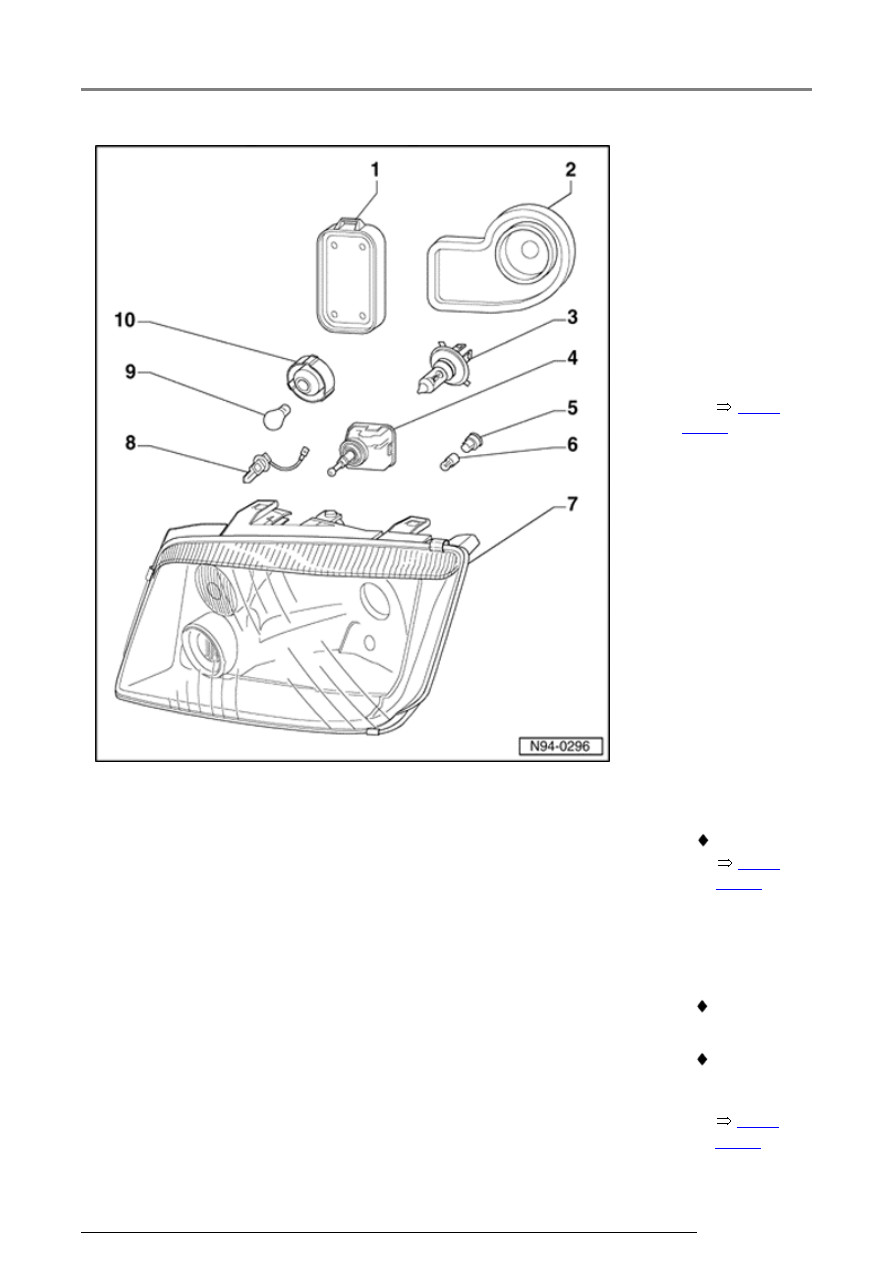

Headlights,
assembly



Note:

After
performing
any repairs or
service that
could affect
headlight aim,
check/adjust
aim



Page

94-33

 .

1 - Sealing

cap

2 - Sealing

cap

3 - Headlight

bulb
(dual
filament
low/high
beam) -
L1- / -L2-

  Bulb

H4, 12
V, 60
W/55
W

 Replacing



Page

94-24



4 - Headlight

beam
adjusting
motor

 Where

applicable

 Removing

and
installing



Page

94-31



Headlights - Jetta

13/2/2005

5

-

Not
applicable
to
USA/CDN
