92-43





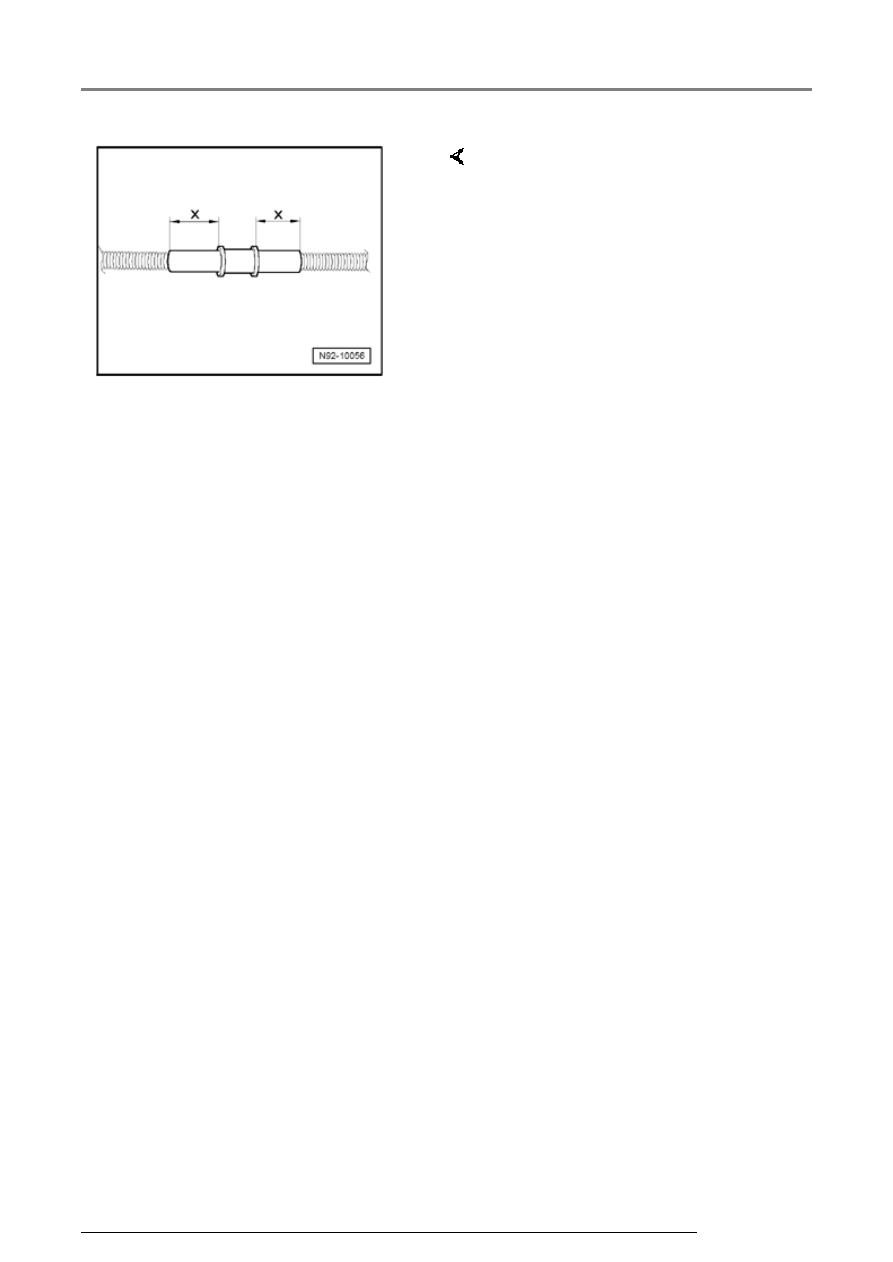

-  Trim shrink tubing sections so

that corrugated hose is covered a
minimum of 20 mm (-x-)

-  Slide shrink tubing over

corrugated hose, attach adapters
together and secure repair with
shrink tubing.

Washer hoses, repairing

13/2/2005

94-1







Headlights - Golf





General information







CAUTION!







Before beginning repairs on the electrical
system:









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.





   Before troubleshooting or servicing,

technicians must be familiar with the
functions and operation specifics of the
headlight system. Always read the owner's
manual and review specific system
functions.



   Additional information:





 Wiring Diagrams and Component

Locations

Headlights - Golf

13/2/2005

94-2





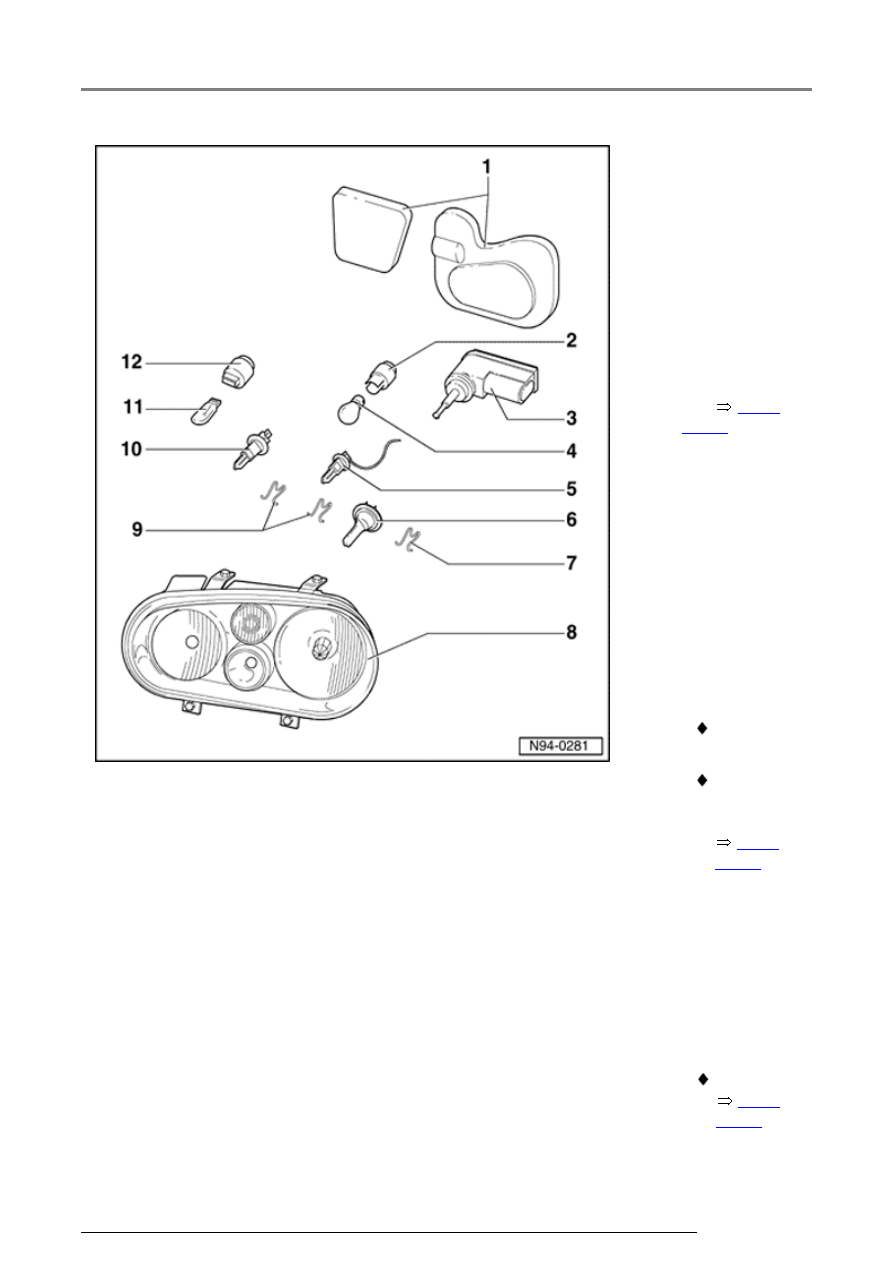

Headlights,
assembly



Note:

After
performing
any repairs or
service that
could affect
headlight aim,
check/adjust
aim



Page

94-18

 .

1 - Sealing

cap

2 - Turn

Signal
bulb
holder

3 - Headlight

beam
adjusting
motor
motor

 Where

applicable

 Removing

and
installing



Page

94-16



4 - Turn

Signal
bulb -
M5- / -
M7-

  Bulb 12

V, 21
W

 Replacing



Page

94-11



5 - Fog

Headlights - Golf

13/2/2005

Light
bulb -
L22- / -
L23-

  Bulb

H3, 12
V, 55
W

 Where

applicable

 Replacing



Page

94-13



6 - Low

Beam
bulb -
M29- / -
M31-

  Bulb

H7, 12
V, 55
W

 Replacing



Page

94-5



Headlights - Golf

13/2/2005
