Volkswagen Golf / Golf GTI / Jetta. Manual - part 1106

 Blue

 Connector

assignments
through m.y.
1999



Page 90-12



 Connector

assignments
from m.y.
2000



Page 90-16



Instrument cluster

13/2/2005

90-12







Instrument cluster multi-pin
connector assignments
through m.y. 1999

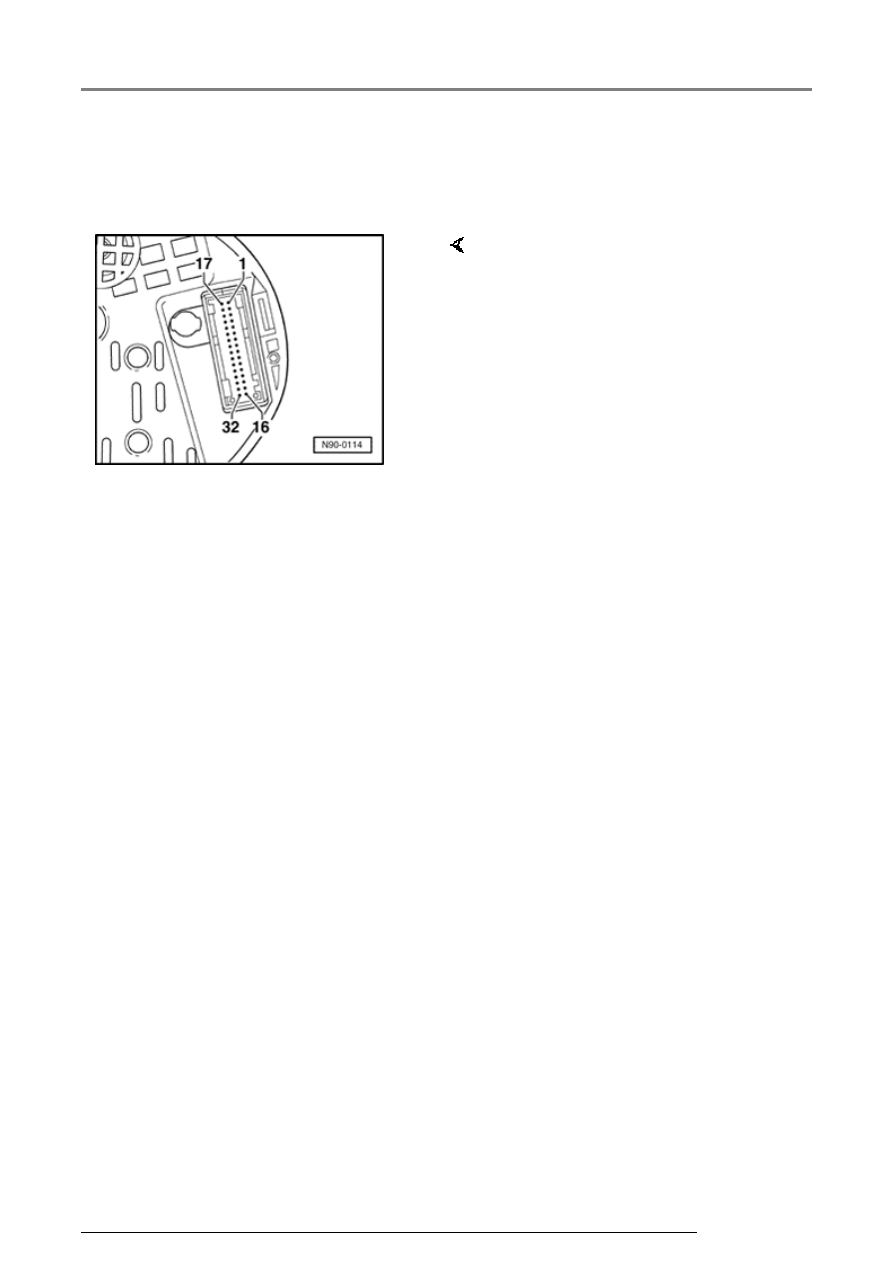

     32-pin multi-pin connector -T32-,

blue

1 - Terminal 15 - positive (ignition
on)

2 - Indicator lamp for turn signal,
right

3 - Output signal 1 from electronic
speedometer

4 - Open

5 - Fuel gauge

6 - Airbag Malfunction Indicator
Lamp (MIL)

7 - Terminal 31 - sensor/sender
Ground (GND)

8 - Engine Coolant Temperature
(ECT) gauge

9 - Terminal 31 - Ground (GND)

10 - Oil pressure warning lamp

11 - Engine Speed (RPM) signal

12 - Terminal 61 - warning lamp for
Generator (GEN),

13 - Glow plug indicator lamp
(Diesel models only)

14 - 15 - Open

Instrument cluster

13/2/2005

90-13

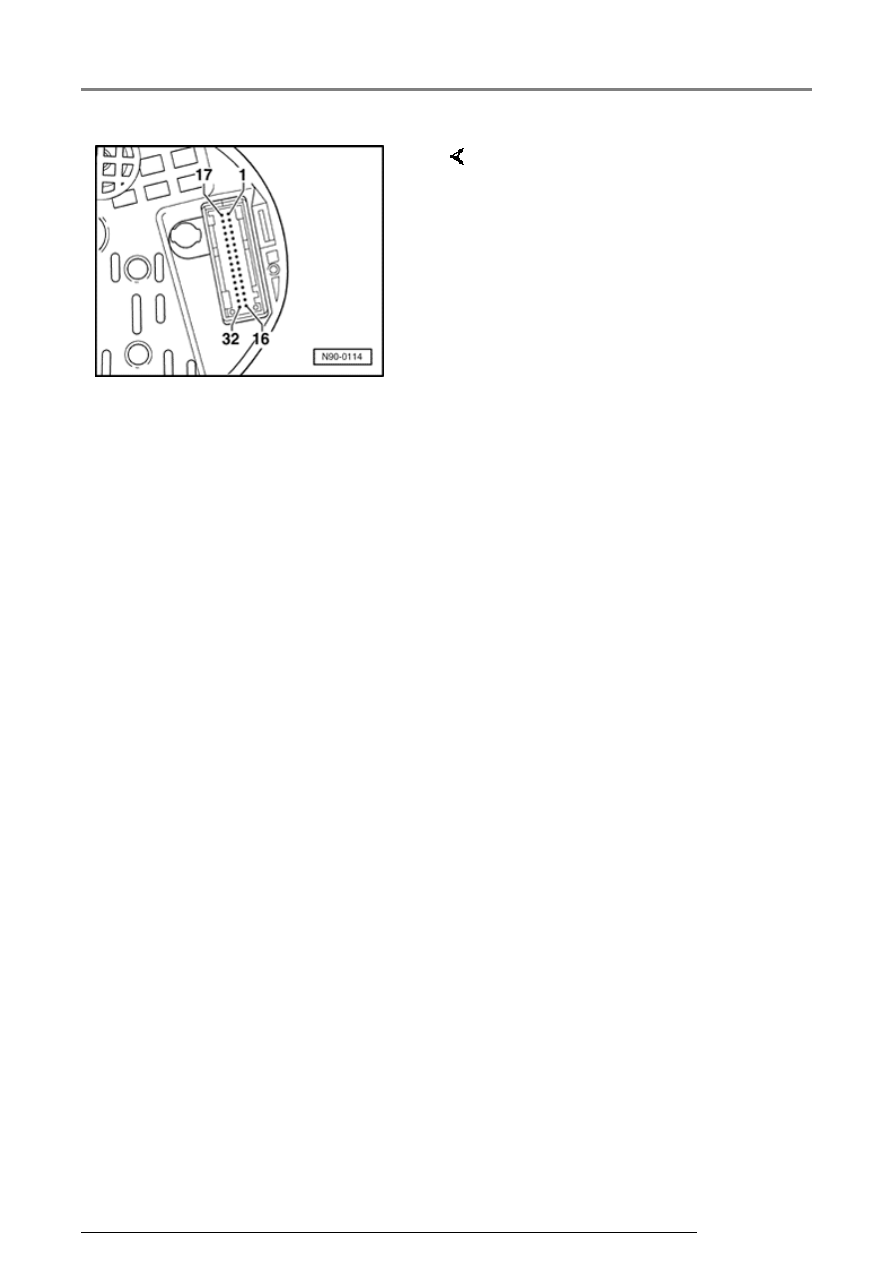

16 - Warning lamp for rear
hatch/trunk lid open

17 - Terminal 56a - indicator lamp
for high beam headlight

18 - Indicator lamp for turn signal,
left

19 - Warning lamp for Anti-lock
Brake System (ABS)

20 - Terminal 58b - instrument
cluster illumination

21 - Driver's door open warning
buzzer

22 - Warning lamp for low Engine
Coolant Level (ECL)

23 - Terminal 30 - positive (B+)

24 - Terminal 31 - Ground (GND)

25 - Data Link Connector (DLC) K-
wire

26 - Parking lights, right (signal for
"lights on" warning buzzer)

27 - Parking lights, left, (signal for
"lights on" warning buzzer)

28 - Input signal - Speedometer
Vehicle Speed Sensor (VSS)

29 - Brake fluid level warning lamp

30 - Terminal 86s - Ignition key
warning buzzer

31 - Seat belt warning lamp/buzzer

32 - Malfunction Indicator Lamp
(MIL)

Instrument cluster

13/2/2005

90-14

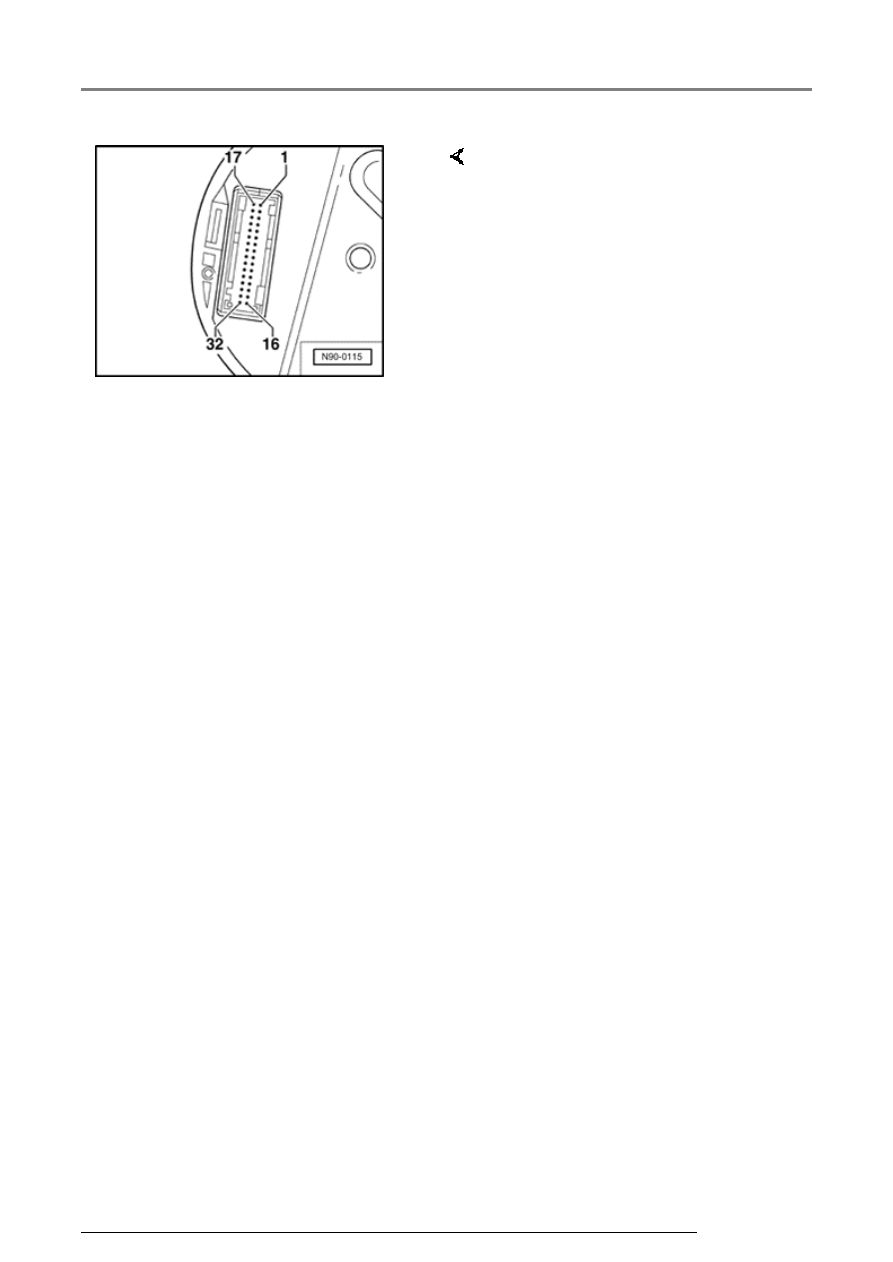

     32-pin multi-pin connector -T32a-,

green

*)

 Where applicable



1 - 4 - Open

5 - W-wire*

6 - Indicator lamp for low windshield
washer fluid*

7 - Brake pad wear indicator*

8 - External buzzer*

9 - Open

10 - Low fuel level warning*

11 - Signal for vehicle stationary*

12 - A/C clutch cut-off - Engine
Coolant Temperature (ECT) signal

13 - Warning lamp for dual circuit
brake system and handbrake

14 - ASR indicator lamp (traction
control)*

15 - 22 - Open

23 - Multi Function Trip Computer
(MFI) - top row (display switches
forwards)

Instrument cluster

13/2/2005
