27-110





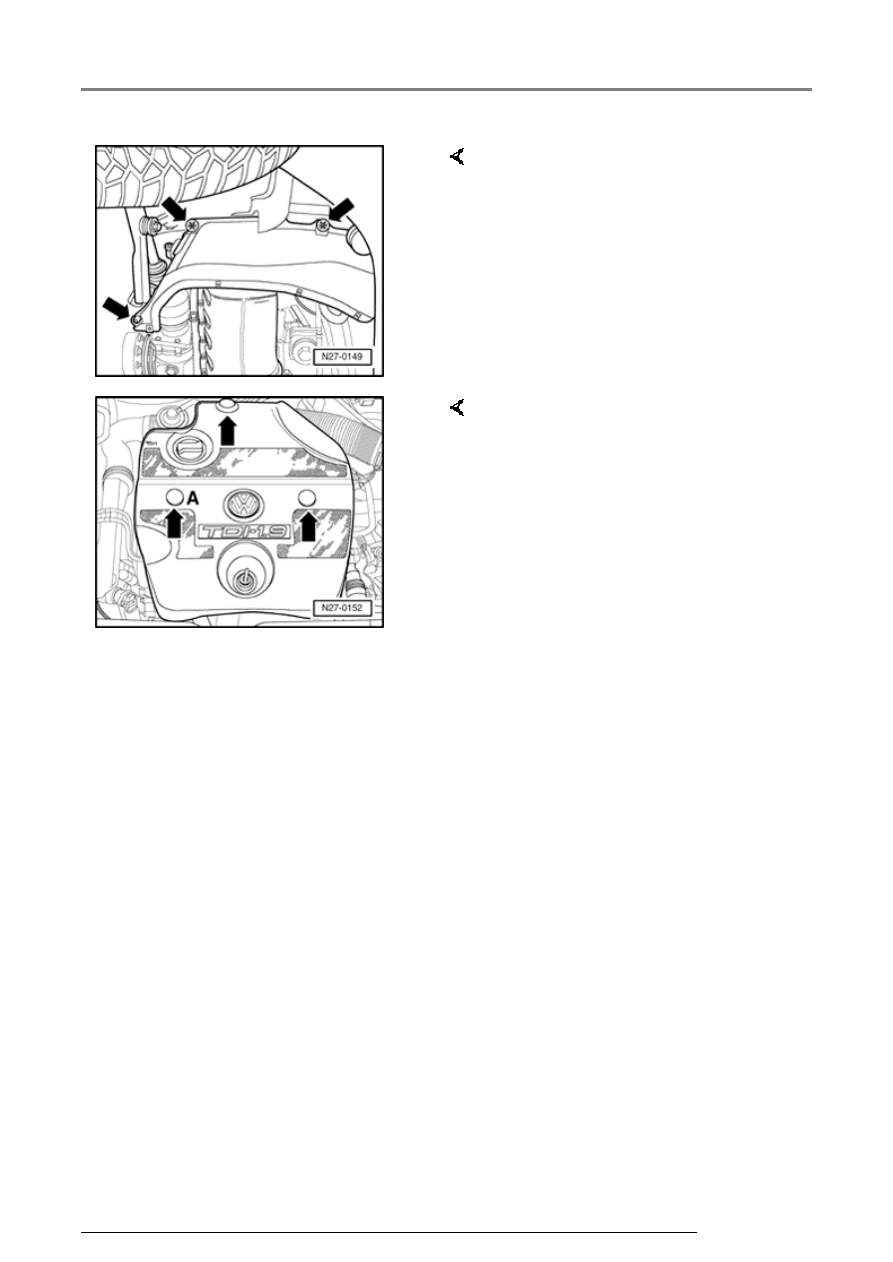

-  Remove nut, release clips -

arrows- and remove right noise
noise insulation.



-  Remove caps -arrows- on engine

cover -A-.

Generator (GEN) - 4-cylinder TDI engines

13/2/2005

27-111







Repair Manual, 1.9 Liter 4-Cyl. 2V

TDI Engine Mechanical, Engine
Code(s): ALH, Repair Group 21



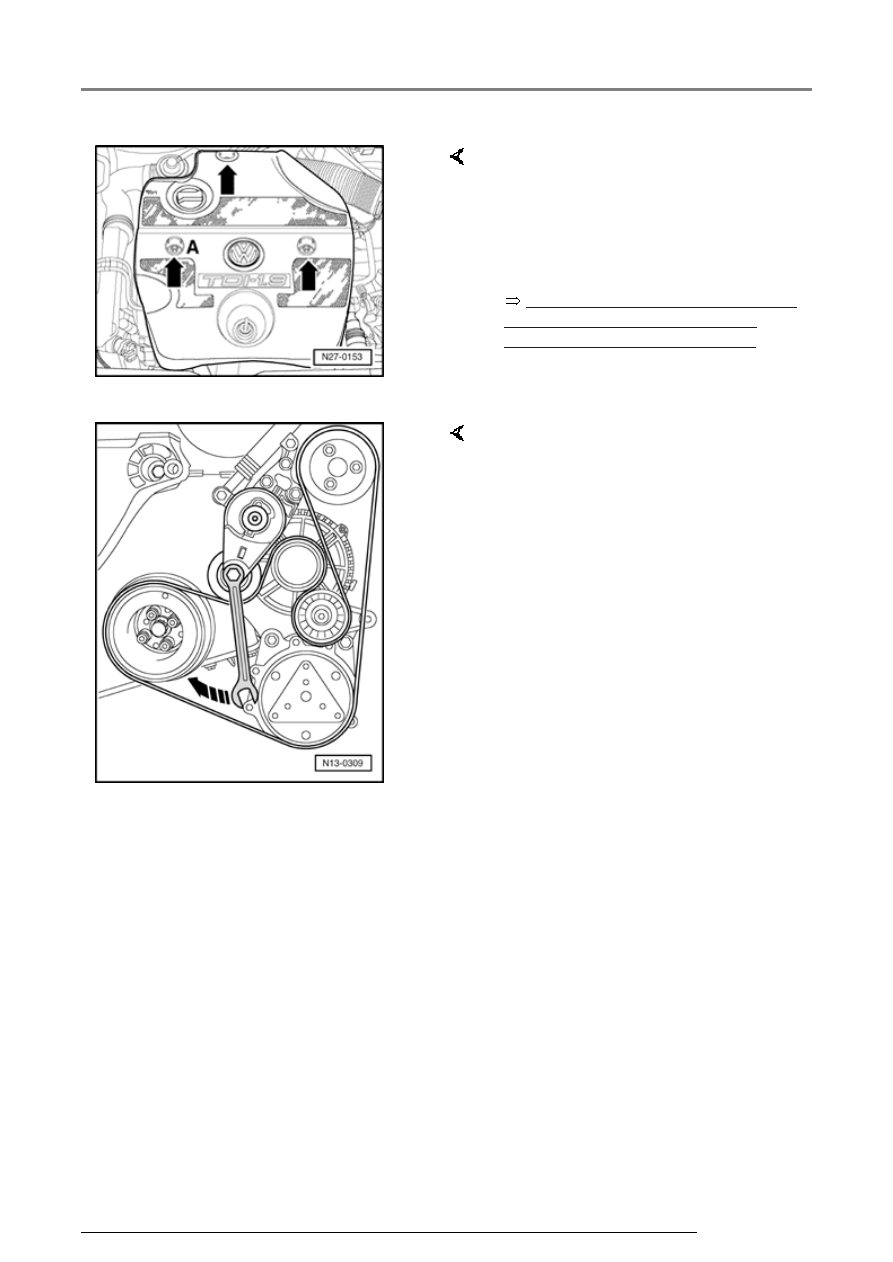

-  Release nuts -arrows-.

-  Lift engine cover -A- from engine.

-  Remove charge air pipe between

charge air cooler and exhaust
turbocharger.

-  Mark direction of rotation of

ribbed belt if it is to be reused.



Note:

Remove ribbed belt from idler roller
first.

-  Loosen ribbed belt by turning

tensioner in direction of -arrow-.

-  Remove ribbed belt.

Generator (GEN) - 4-cylinder TDI engines

13/2/2005

27-112







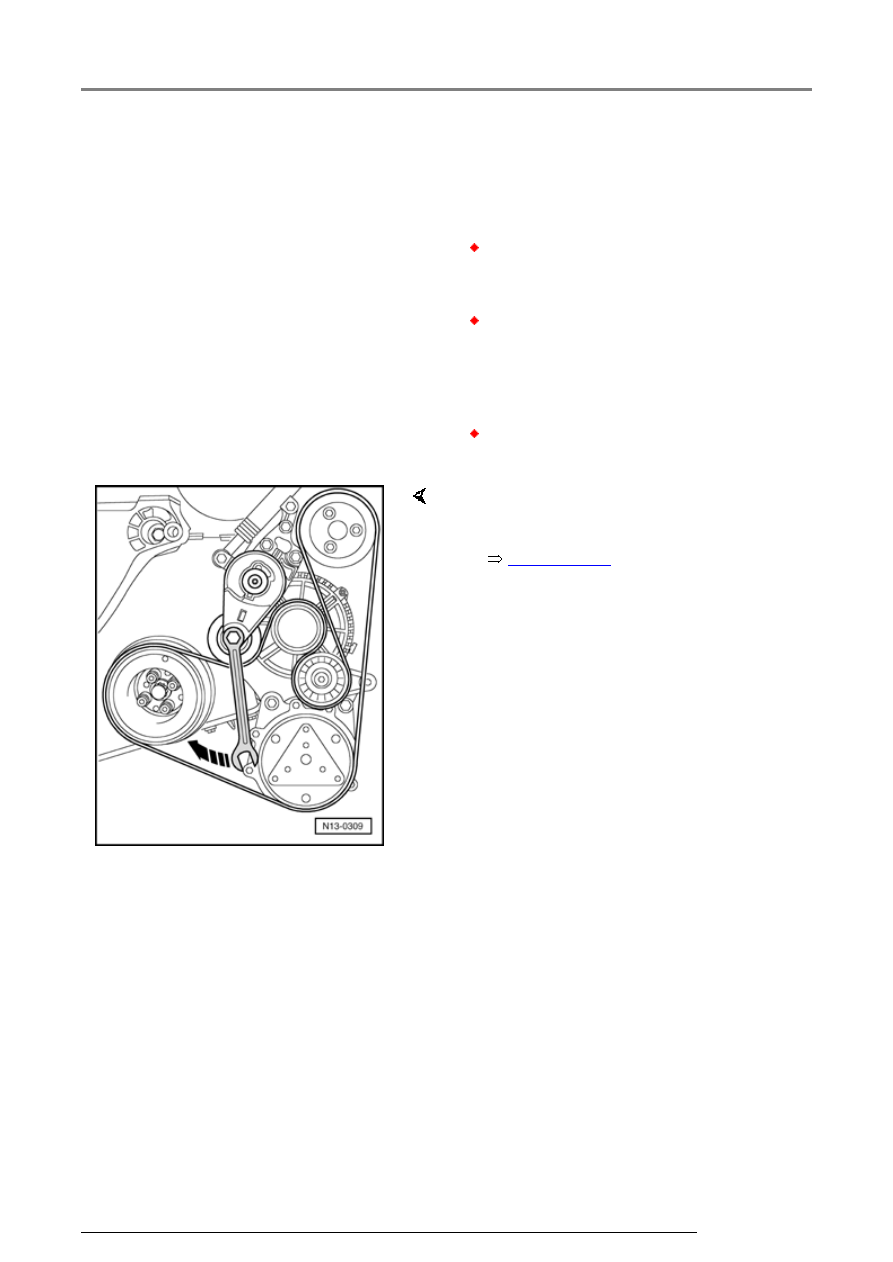

Installing





CAUTION!









Note previously marked running direction of
ribbed belt when reinstalling.









Before installing ribbed belt, make sure that
all subassemblies (generator, a/c
compressor, etc.) are securely mounted and
turn freely.









When installing belt, ensure correct seating
in the belt pulleys!





-  Turn tensioner in direction of -arrow-.

-  Install ribbed belt according to routing diagram



Page 27-113

 .

-  Install charge air pipe.

-  Start engine and check belt running.

-  Install engine cover.

-  Install center and right sound insulation.

Generator (GEN) - 4-cylinder TDI engines

13/2/2005

27-113







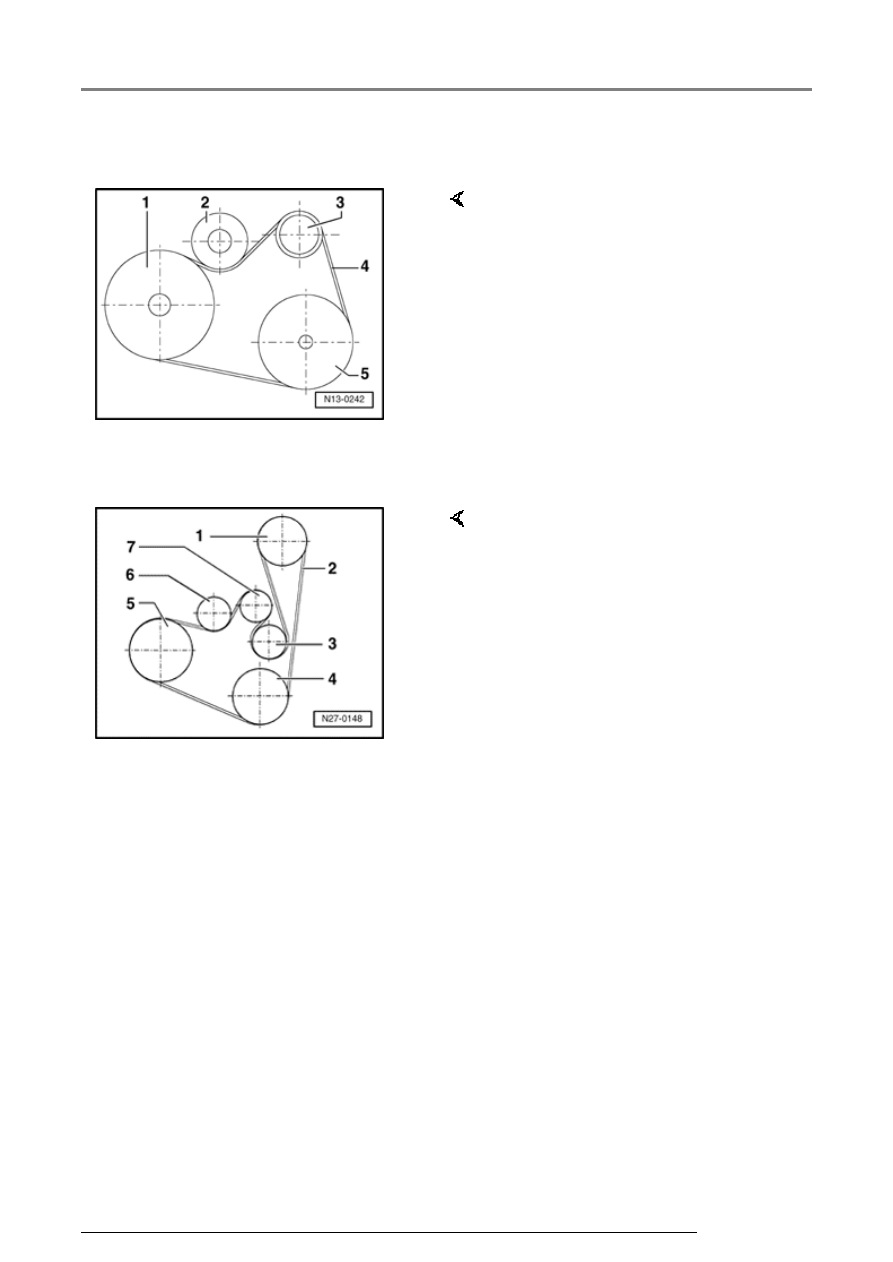

Ribbed belt, routing



     4-cylinder TDI engine with power

steering pump

1 - Pulley - crankshaft/vibration
damper

2 - Tensioning roller

3 - Pulley - generator

4 - Ribbed belt -
crankshaft/vibration damper,
tensioning roller, generator and
power steering vane pump

5 - Pulley - power steering pump

     4-cylinder TDI engine with power

steering pump and A/C
compressor

1 - Pulley - power steering pump

2 - Ribbed belt - power steering
pump, idler roller, a/c compressor,
crankshaft/vibration damper,
tensioning roller and generator

3 - Idler roller

4 - Pulley - a/c compressor

5 - Pulley - crankshaft/vibration
damper

6 - Tensioning roller

7 - Pulley - generator

Generator (GEN) - 4-cylinder TDI engines
