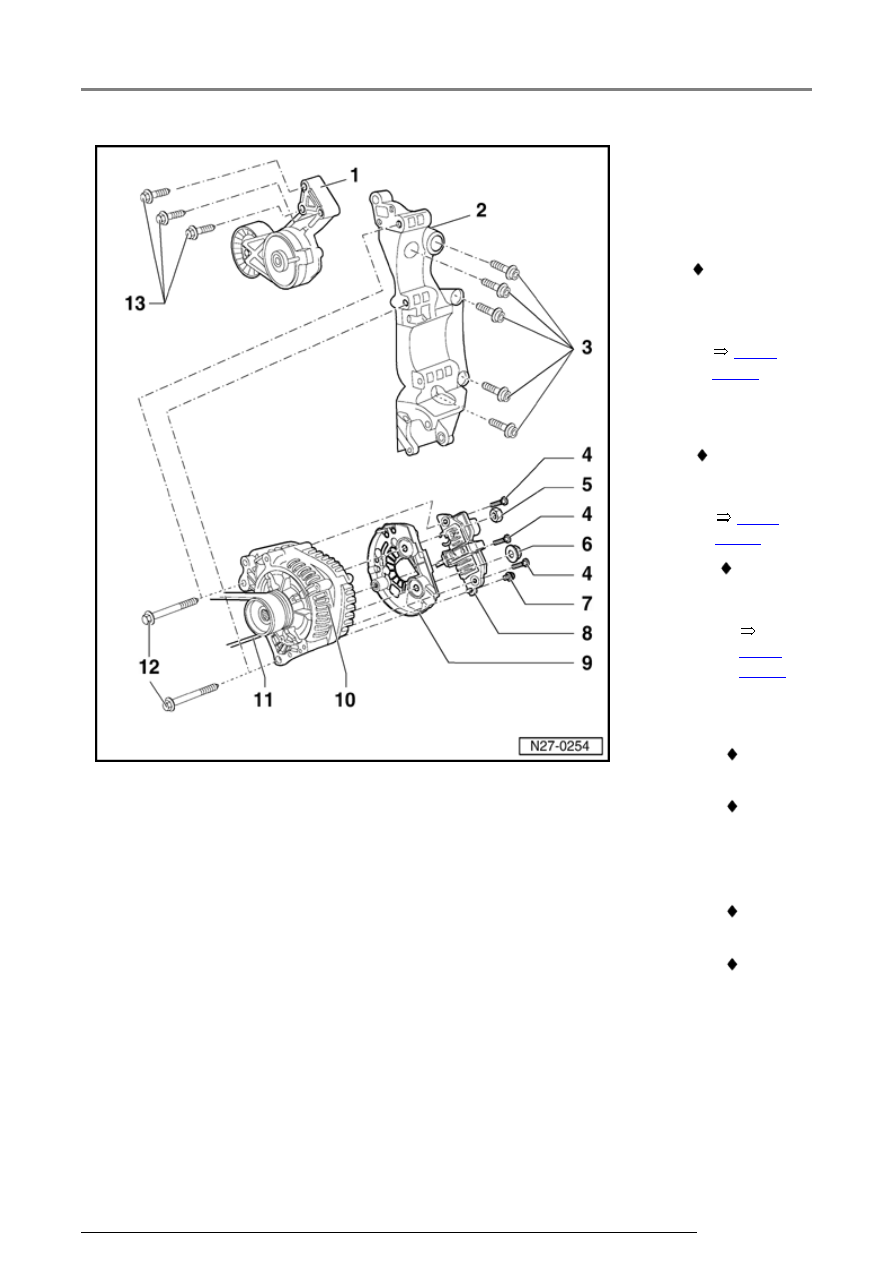

27-85





9

-

Protective
cap

10

-

Generator
(GEN)

 Tightening

torque of
B+ wire to
generator



Page

27-77



11 - Ribbed

belt

 Removing

and
installing



Page

27-86



 Ribbed

belt
routing



Page
27-91



12 - Hex

bolts

 M8 x

85mm

 25

Nm

13 - Hex

bolts

 M8 x

45mm

 25

Nm

Generator (GEN) - 4-cylinder gasoline engines

13/2/2005

27-86







Ribbed belt, removing and installing





CAUTION!









Before removing ribbed belt, mark direction
of rotation. Belt damage will result if not
reinstalled in proper direction.









Check ribbed belt



page 27-81

 . Always

replace ribbed belt if found to be faulty. This
will avoid related failures or operating
problems.





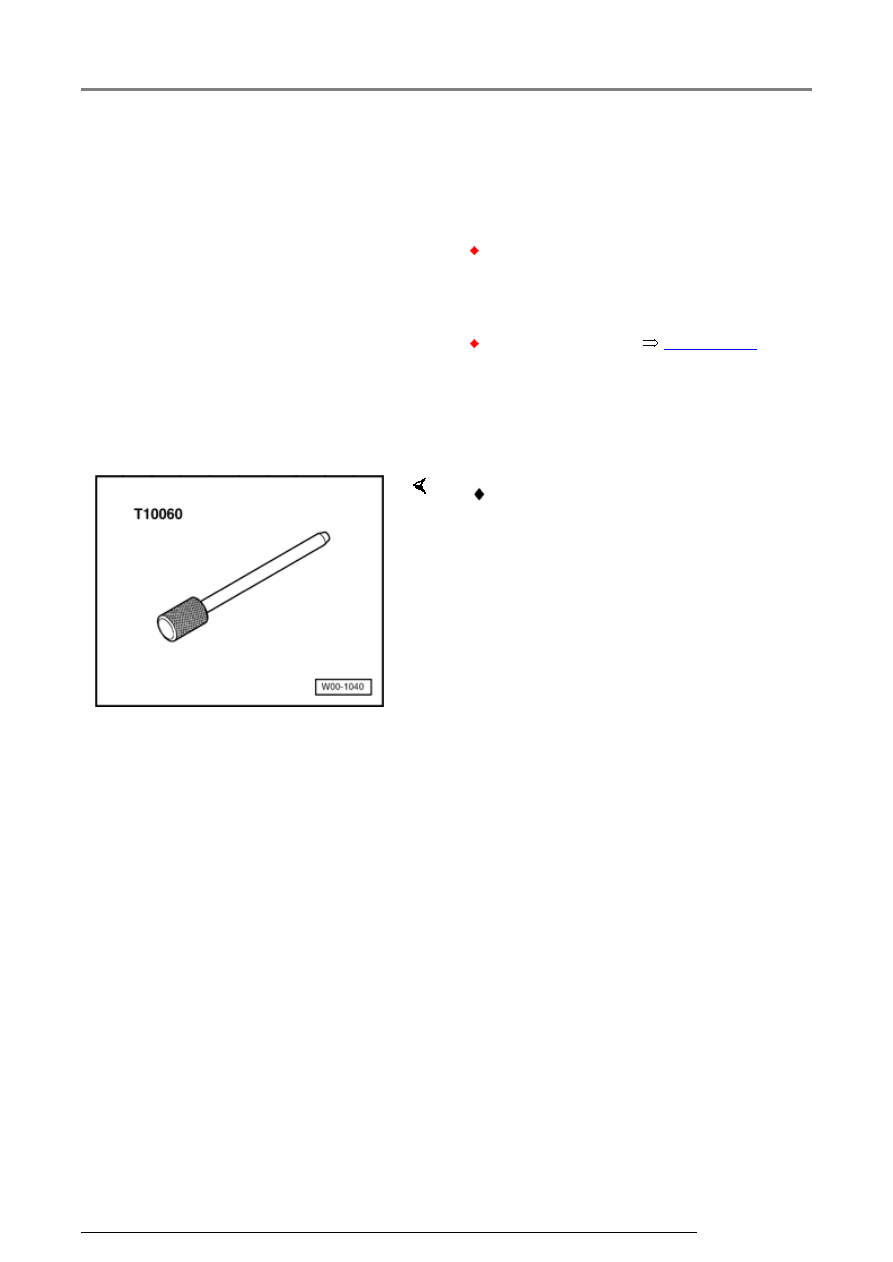

Special tools and auxiliary items needed



 Mandrel T10060 (or equivalent)

Generator (GEN) - 4-cylinder gasoline engines

13/2/2005

27-87







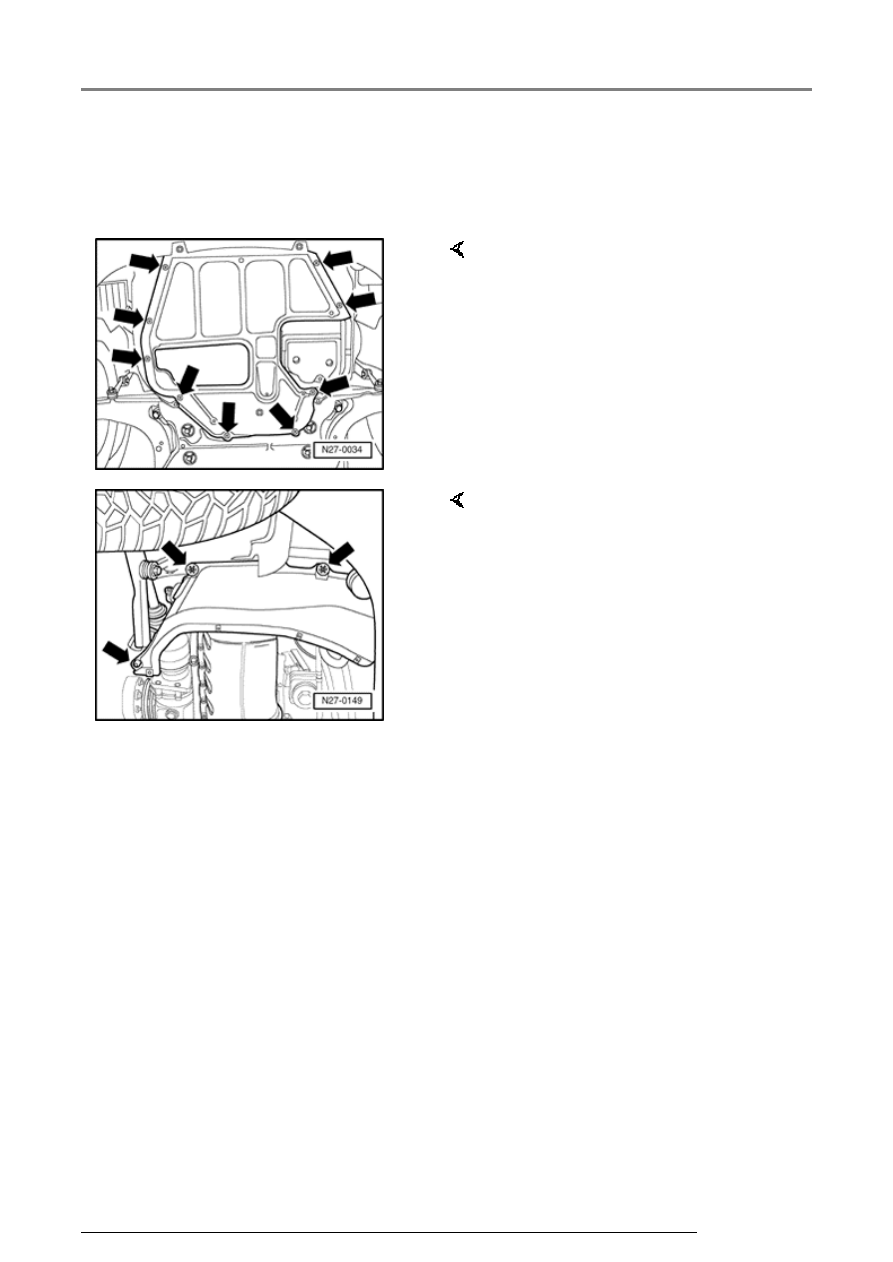

Removing





-  Lift vehicle.



-  Remove bolts -arrows- and

remove middle lower engine
cover (noise insulation).



-  Remove nut, release clips -

arrows- and remove right lower
engine cover (noise insulation).

Generator (GEN) - 4-cylinder gasoline engines

13/2/2005

27-88







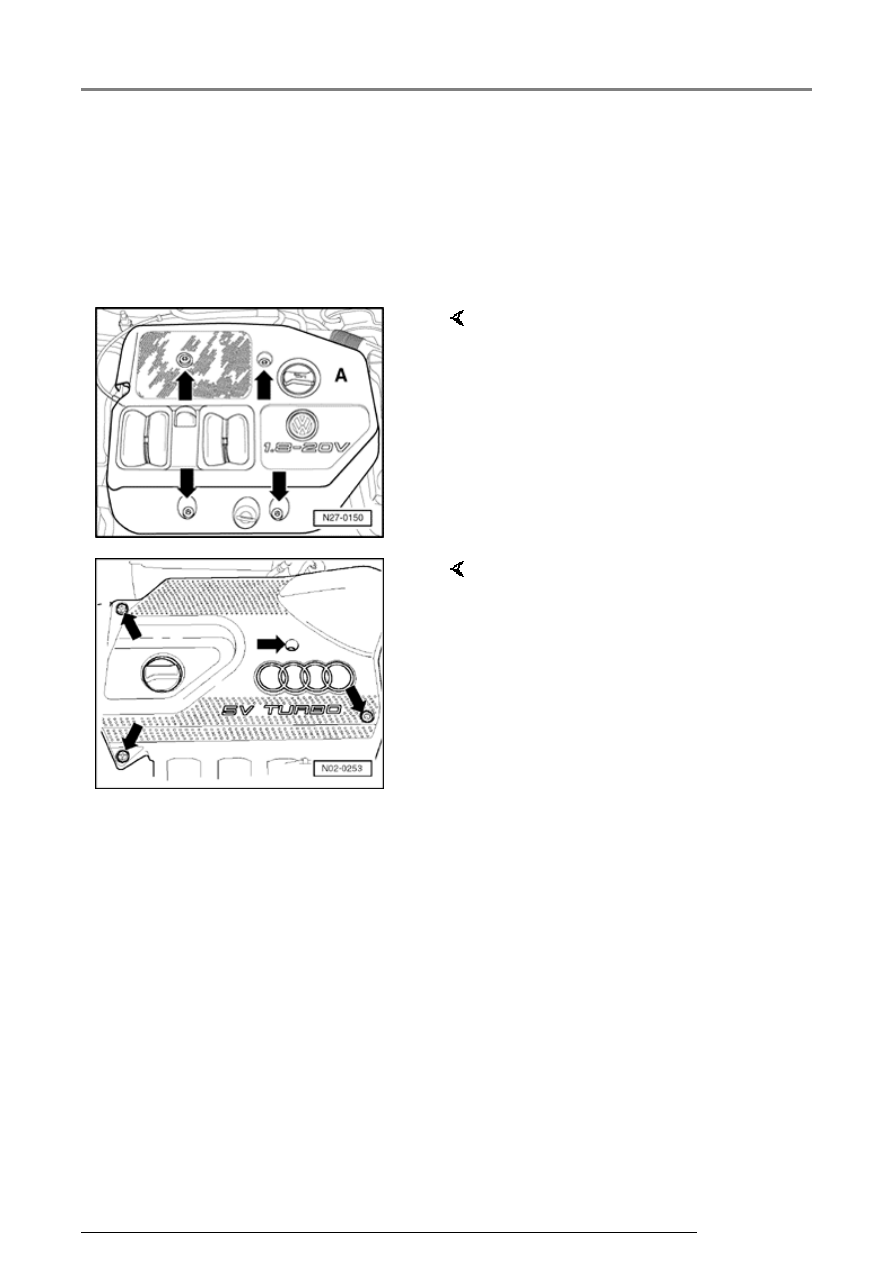

2.0L 4-cylinder gasoline engine:





Note:





European market 1.8L engine
illustrated here. Engine cover on
USA/CDN 2.0L engines is similar.



1.8L turbo 4-cylinder gasoline
engine:

-  Release nuts -arrows- and lift

engine cover -A- from engine.



-  Release screws -arrows- and lift

engine cover from engine.
