Fuel gauge sender, removing
and installing







Removing





-  Remove fuel delivery unit



Page

20-15

 .



Installing

-  Release connections for wires -3-

and -4- and disconnect.

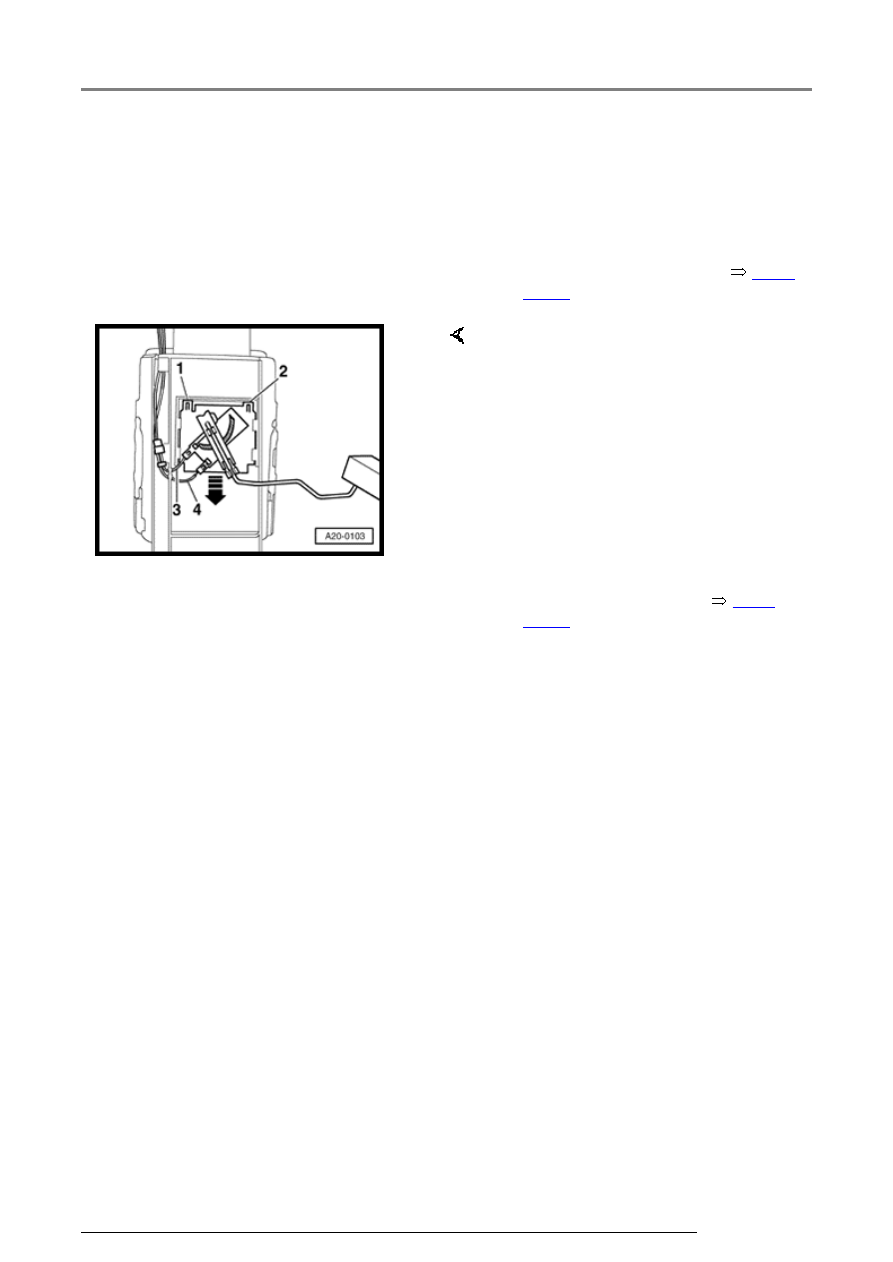

-  Lift retaining tabs -1- and -2- with

a screwdriver and pull fuel gauge
sender out downward (arrows).

-  Insert fuel gauge sender into

guides on fuel delivery unit and
push up until it engages.

-  Install fuel delivery unit



Page

20-15

 .

Components of fuel supply system, servicing

20-20







Fuel tank, removing and
installing







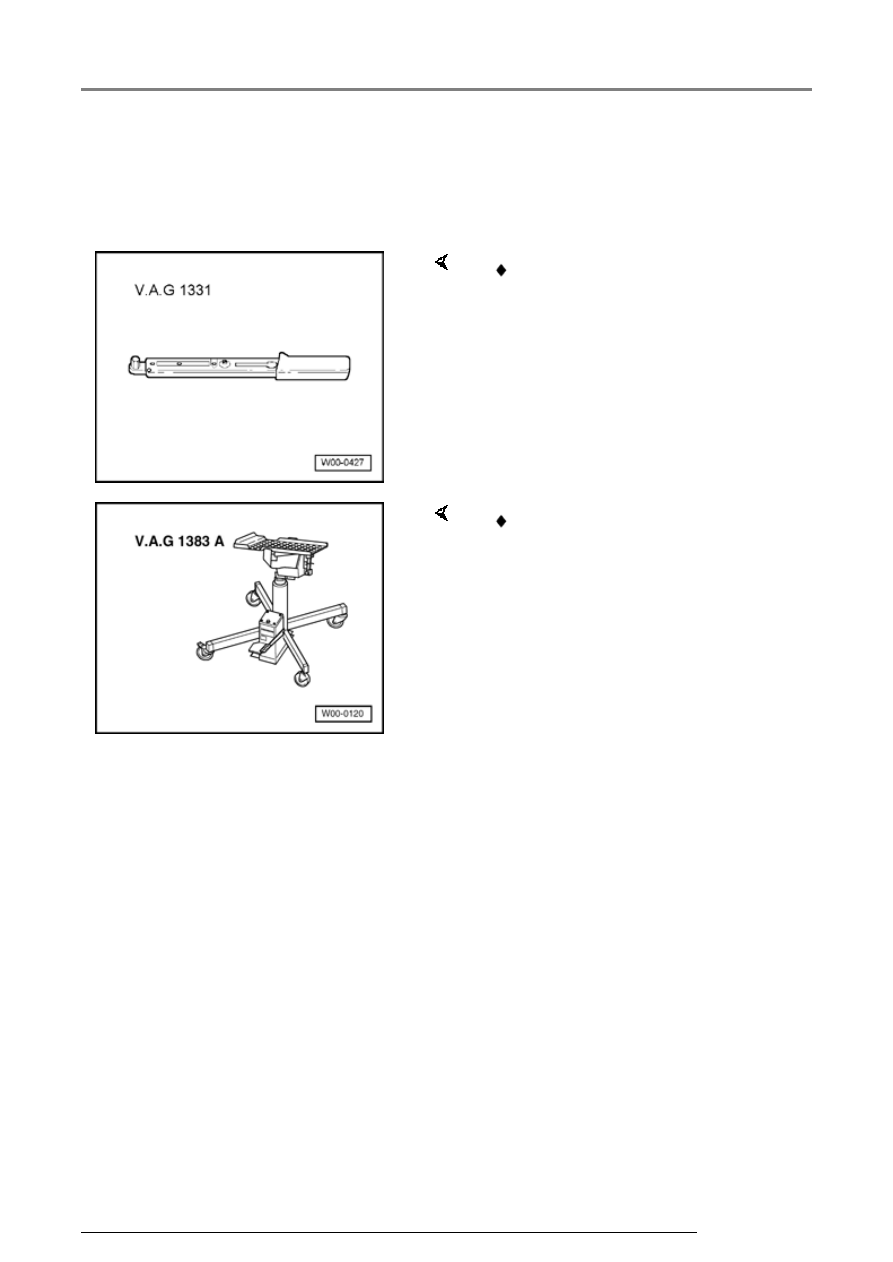

Special tools and equipment



 VAG 1331 Torque wrench (5...50

Nm)



 VAG 1383 A Engine/transmission

jack

Components of fuel supply system, servicing

20-21





   Removing





-  Observe safety precautions before starting work



Page 20-12

 .





-  Check whether a coded radio is installed. If so,

obtain anti-theft coding.





-  With ignition switched off disconnect battery

Ground strap.





-  Open fuel flap.





-  Remove rear right wheel housing liner:







Repair Manual, Body Exterior, Repair Group

66







-  Remove rear axle:







Repair Manual, Suspension, Wheels,

Steering, Repair Group 42







-  Drain fuel tank, clean fuel filler neck and

surrounding area.





-  Unscrew mounting screw and remove tank flap

unit with rubber cup.





-  Remove securing screws on filler neck.





-  Fold rear seat bench forward.

Components of fuel supply system, servicing

20-22







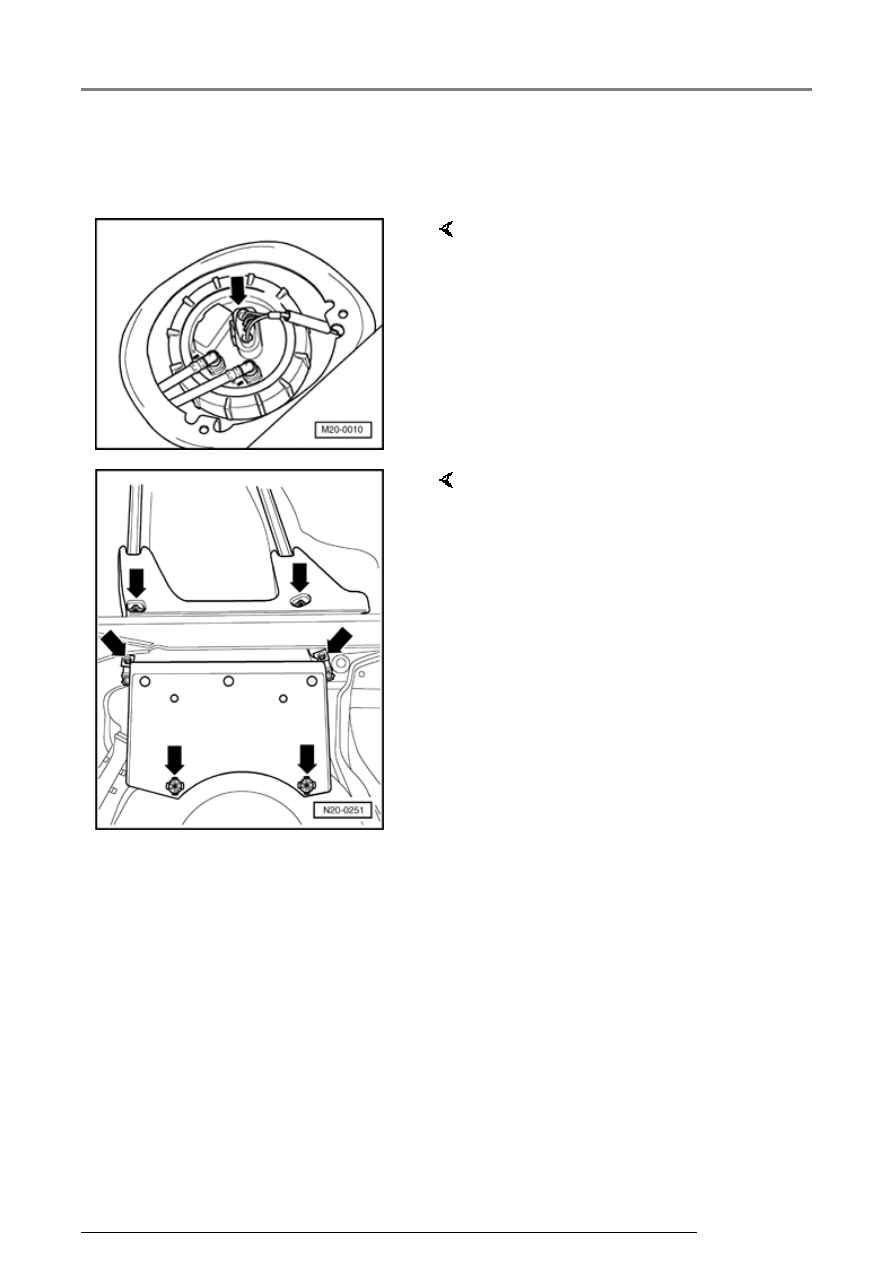

-  Remove cover from fuel delivery

unit.



-  Remove 4-pin connector from

flange (arrow).



-  Remove cover for fuel tank

(arrows).
