19-31







Coolant fan, checking







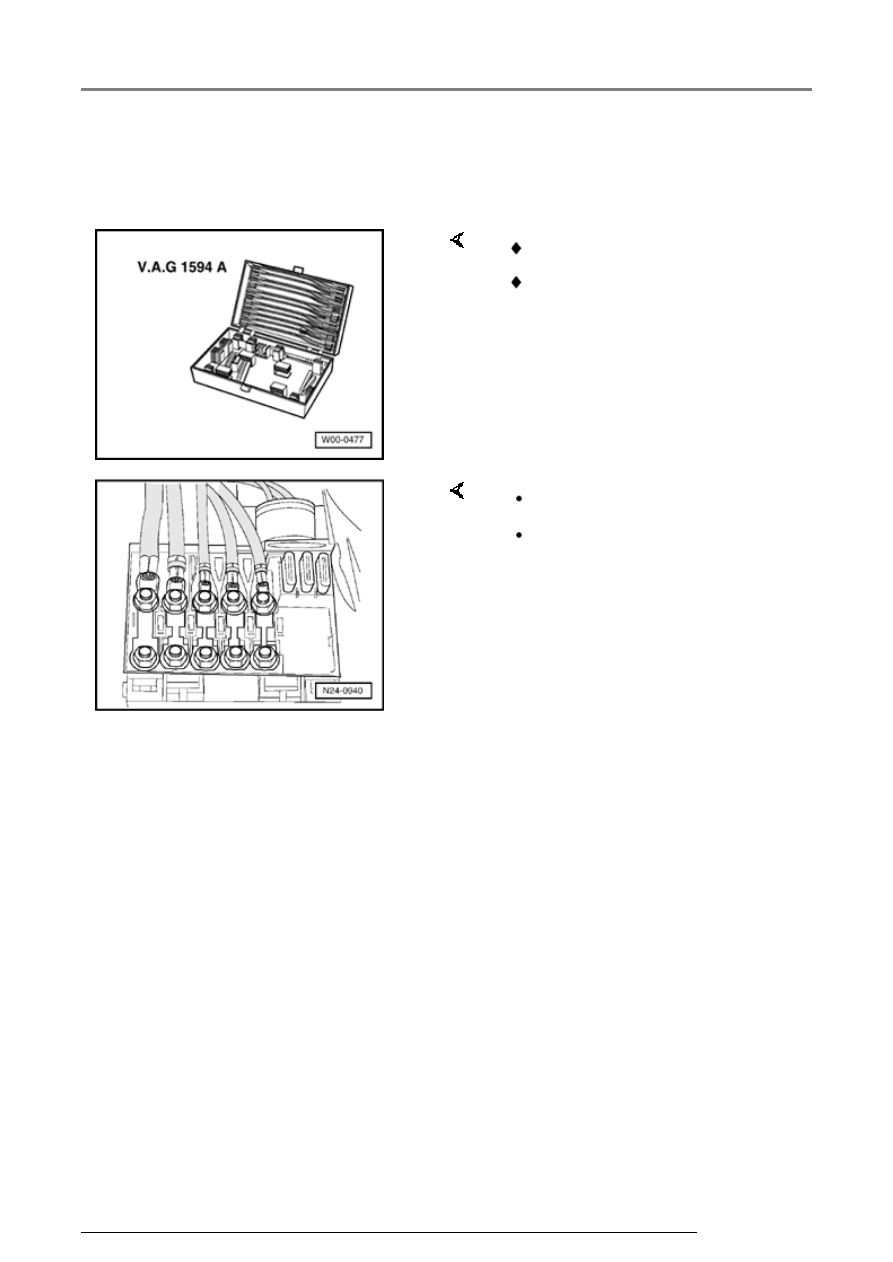

Special tools and equipment



Test conditions

 VAG 1594 A Adapter set

 Wiring diagram



 Main fuses must be OK.

 Coolant Fan Control (FC)

Thermal switch -F18- is OK.

Cooling system components, servicing

19-32







Test sequence





-  Remove left-hand insulation tray:







Repair Manual, Body Exterior, Repair Group

50







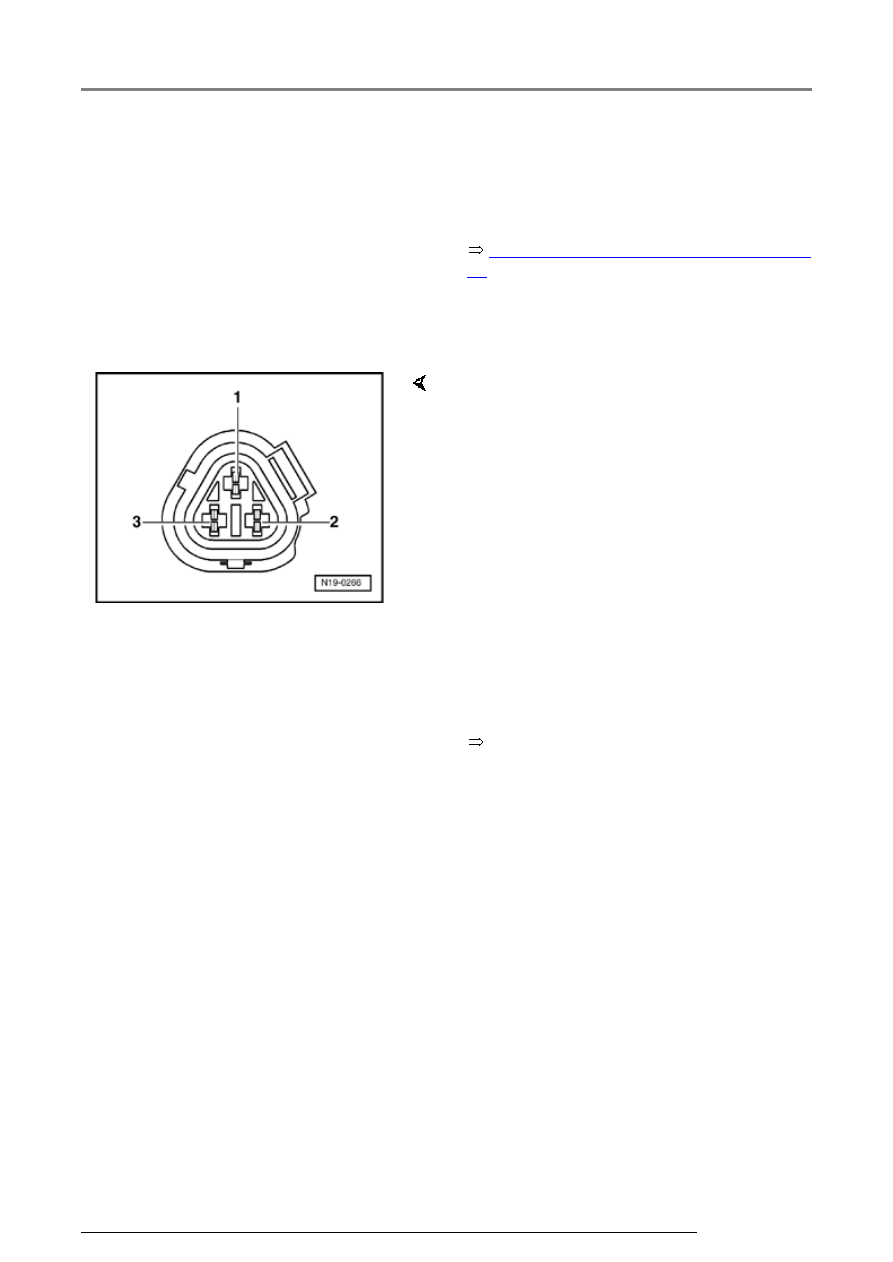

-  Disconnect 3-pin connector from Coolant Fan

Control (FC) Thermal switch -F18-.



If 1st or 2nd speeds of fans do not run:

 Electrical Wiring Diagrams, Troubleshooting &

Component Locations

If no wiring fault is detected:

-  Bridge contact -1- and contact -2- of connector

using adapter cables from VAG 1594 A.

   1st speed for Coolant fans -V7- and -V35

start.

-  Switch ignition on.

-  Bridge contact -2- and contact -3- of connector

with adapter cables from VAG 1594 A.

   2nd speed for Coolant fans -V7- and -V35

start.

-  Locate and eliminate open circuit referring to

wiring diagram:

-  Replace Coolant fan -V7- or -V35-.

Cooling system components, servicing

19-33







After-Run Coolant pump -V51-,
checking







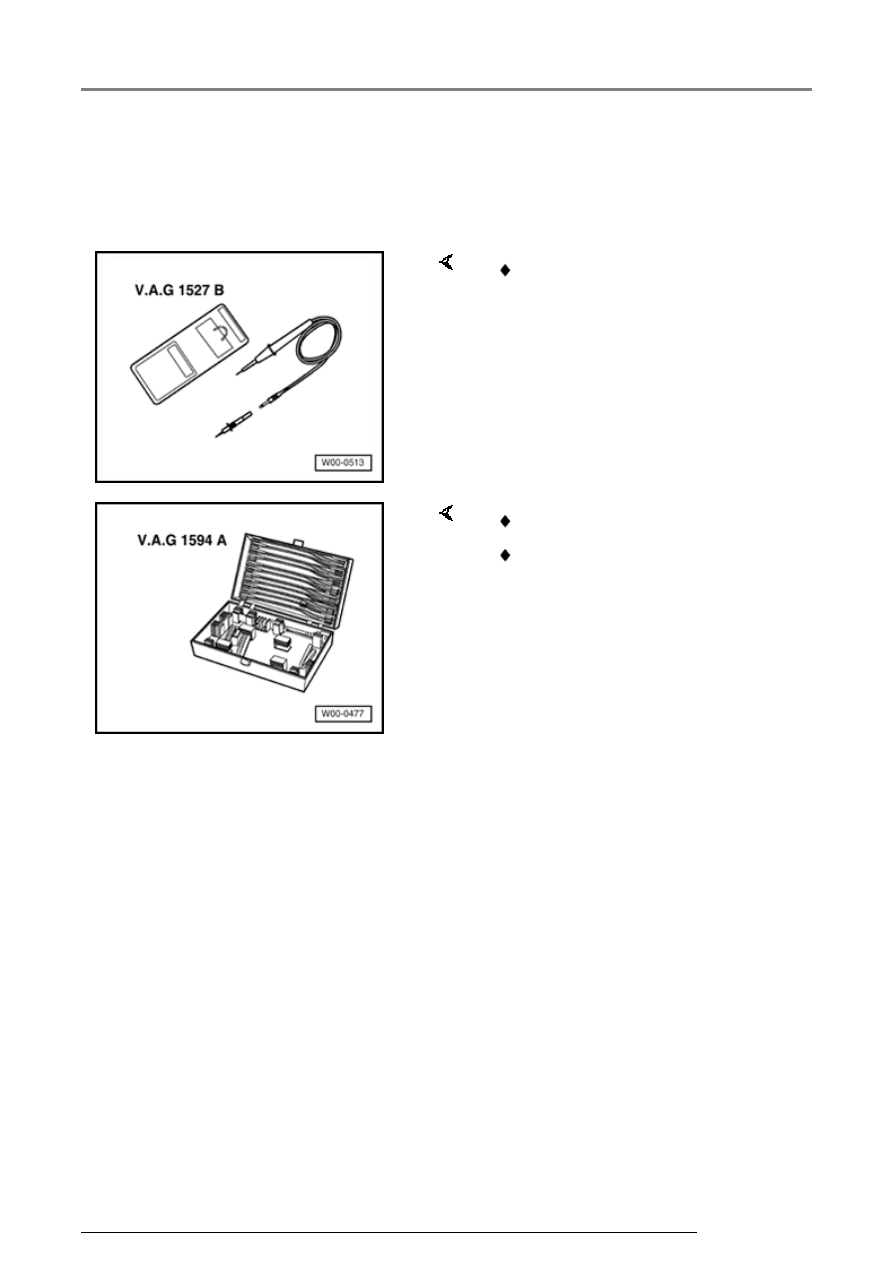

Special tools and equipment



 VAG 1527 B Diode test lamp



 VAG 1594 A Adapter set

 Wiring diagram

Cooling system components, servicing

19-34







Test conditions



Test sequence



Repair Manual, Body Exterior,

Repair Group 50



Checking function

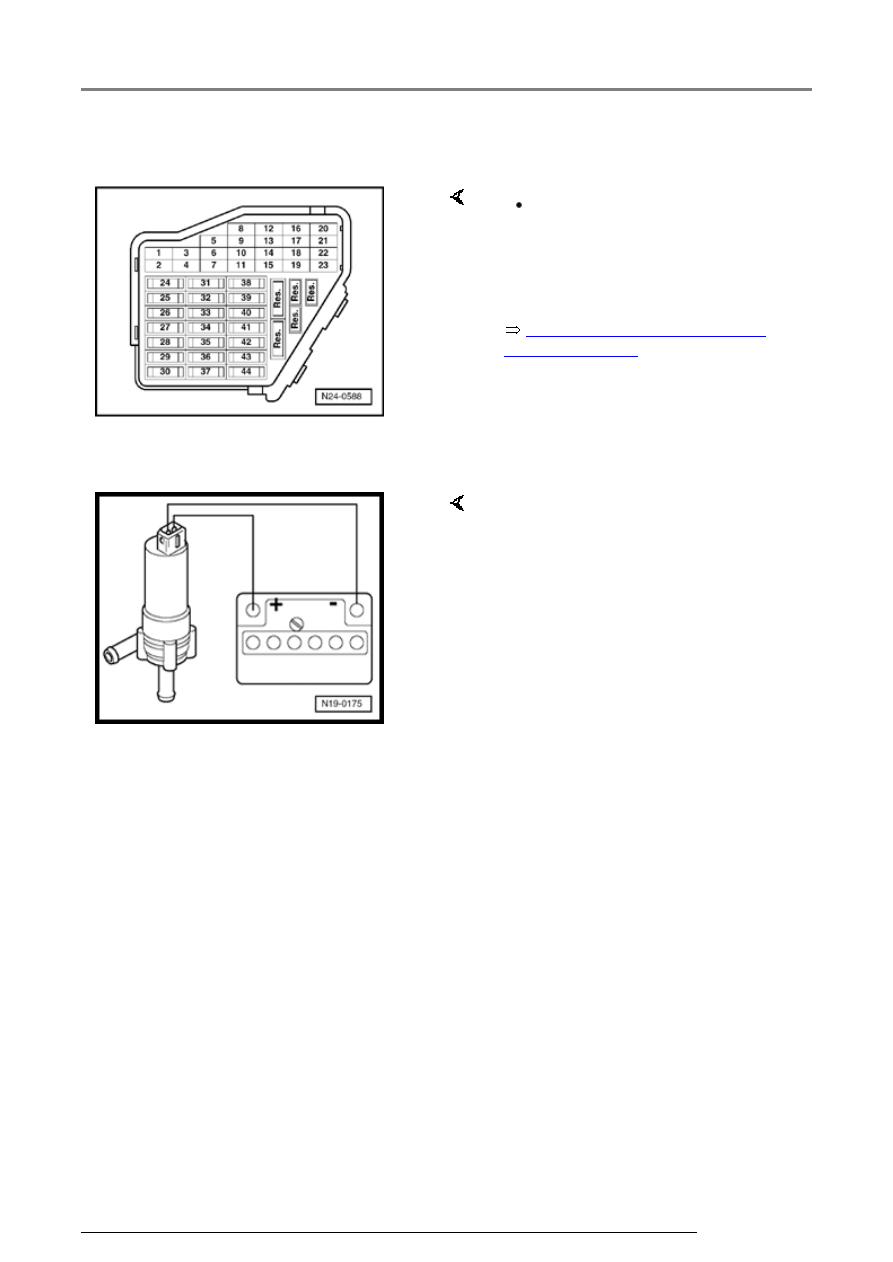

 All fuses must be OK.

-  Remove center insulation tray:

-  Disconnect 2-pin connector from

After-Run Coolant pump -V51-
(arrow).



-  Connect contacts of After-Run

Coolant pump -V51- to battery
using adapter cables from VAG
1594.

   After-Run Coolant pump -V51-

must start.
