19-5

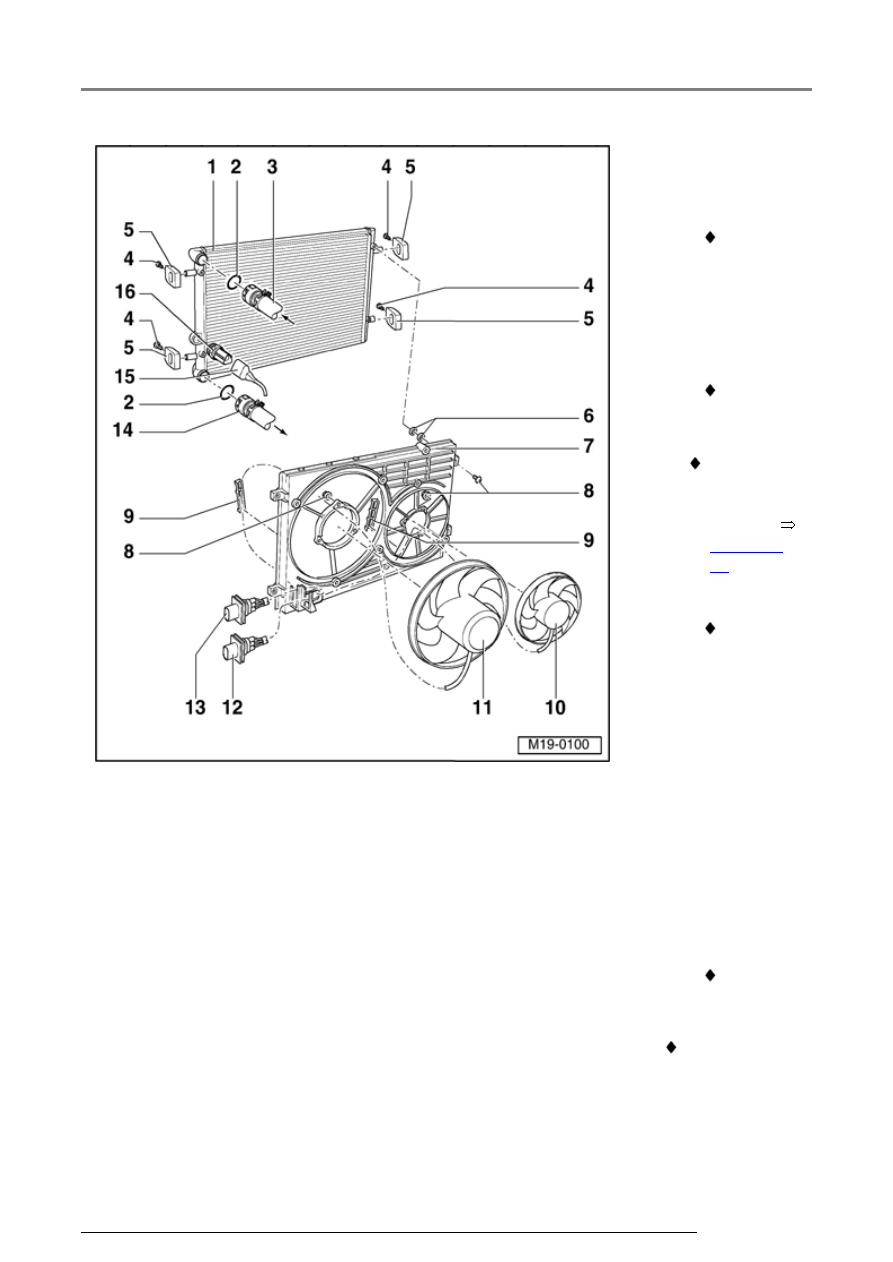

14 - Lower

coolant
hose

 Secured

to
radiator
with a
quick
release
coupling

 Check

seated
securely

 Coolant

hose
connection
diagram



Page 19-
11



15 - Connector

 For

Coolant
Fan
Control
(FC)
Thermal
switch -
F18-

16 - Coolant

Fan
Control
(FC)
Thermal
switch -
F18-, 35
Nm

 For

electric
fan

 Switching

temperatures:

  1st speed

-

  On:

Cooling system components, servicing

92...97

C, Off:

84...91

C

  2nd.

speed -

  On:

99...105

C, Off:

91...98

C

Cooling system components, servicing

19-6

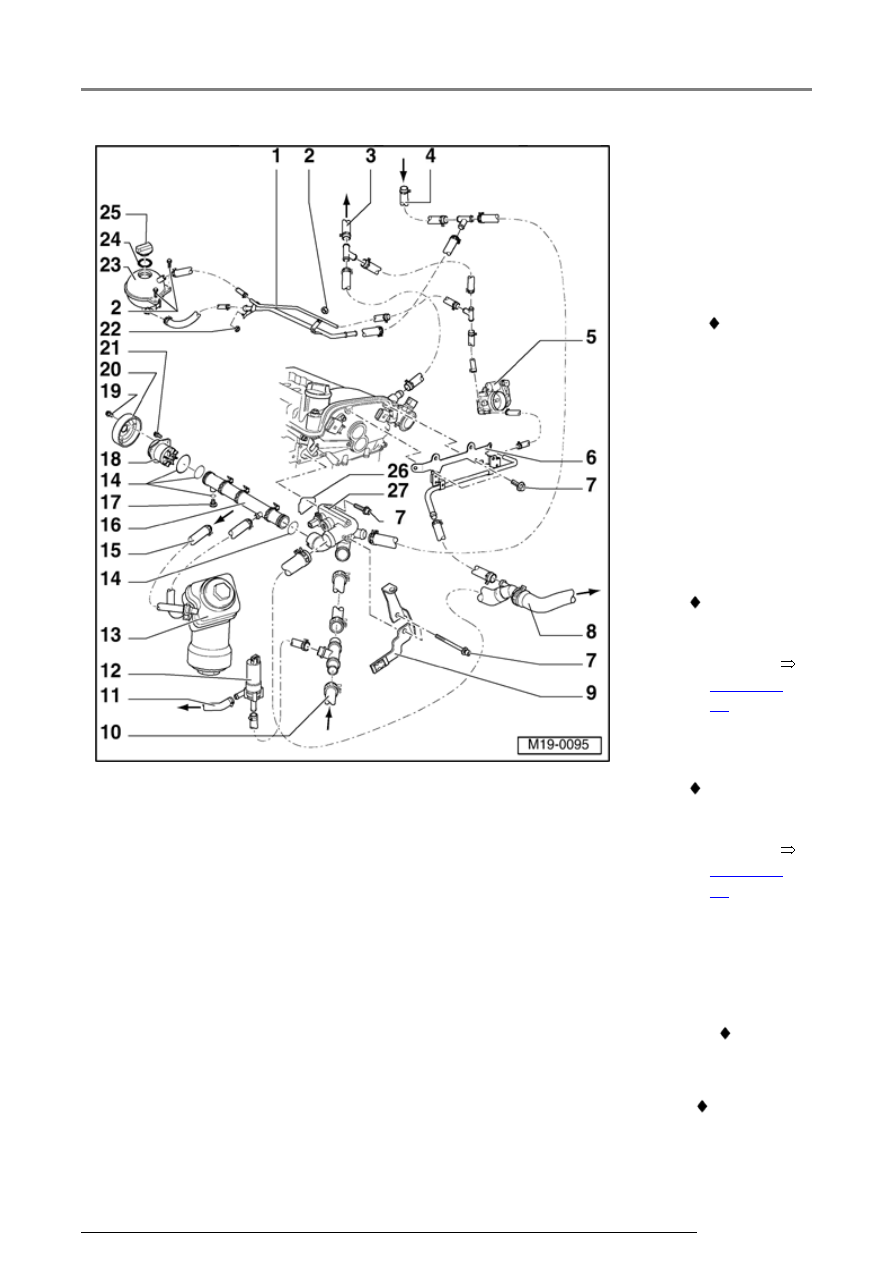

Components
of cooling
system,
engine side



1 - Coolant

pipe

 Secured

to
exhaust
gas
manifold
together
with
heat
shield

2 - 10 Nm

3 - To heat

exchanger

 Coolant

hose
connection
diagram



Page 19-
11



4 - From heat

exchanger

 Coolant

hose
connection
diagram



Page 19-
11



5 - Throttle

valve
control
module
-J338-

 Heated

by
coolant

 Removing

and
installing:

Cooling system components, servicing



Repair

Manual, 2.8
Liter VR6 4V
Fuel Injection &
Ignition, Engine
Code(s): BDF,
Repair Group
24
