Volkswagen Golf / Golf GTI / Jetta. Manual - part 17

drive
plate



Page 13-
31



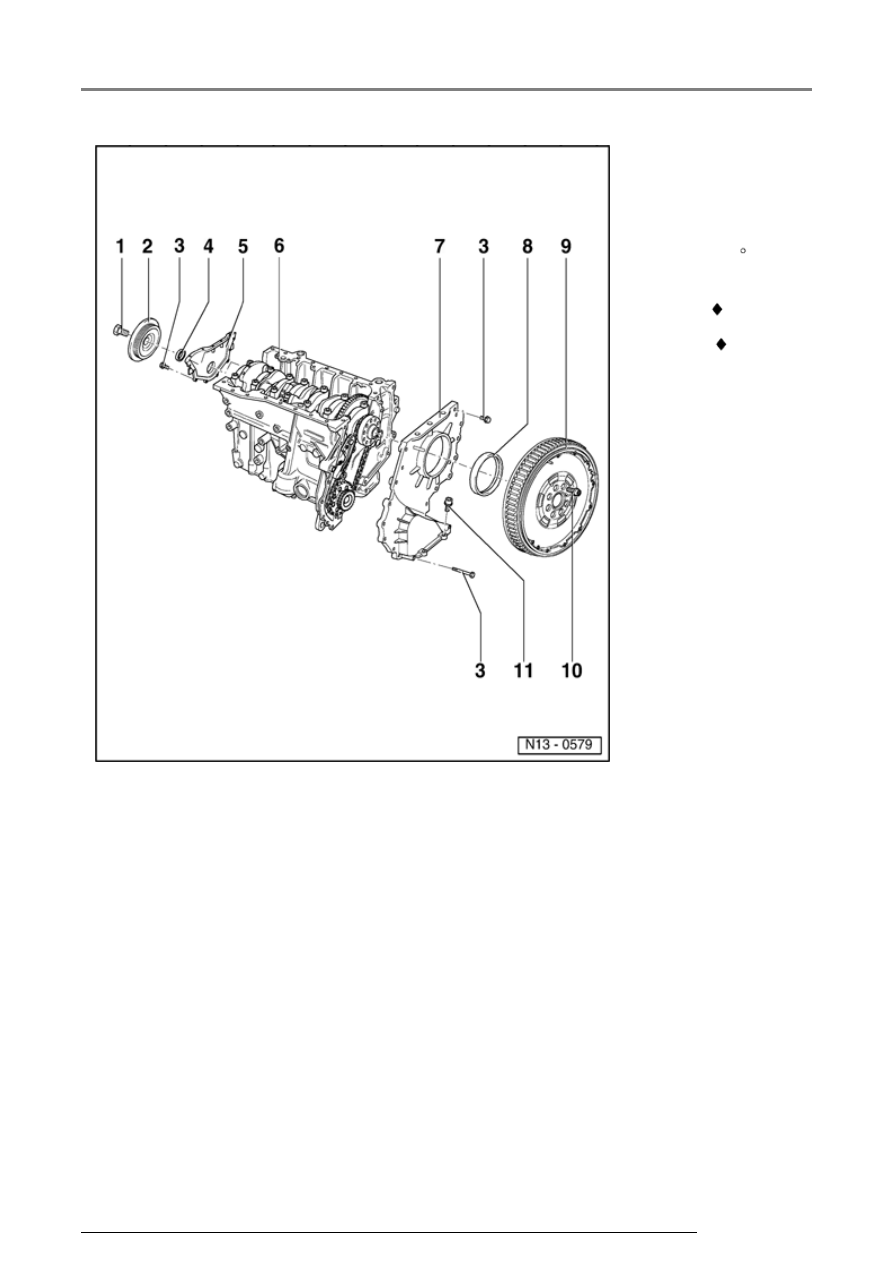

Sealing flanges and dual-mass flywheel, removing and installing

13-26





10

-

60 Nm
plus
additional

1

/

4

 turn

(90 )
further

 Replace

 Use

counter
support
T10069
to
loosen
and
tighten

11 - 23 Nm

Sealing flanges and dual-mass flywheel, removing and installing

13-27





Crankshaft
oil seal
(vibration
damper
end),
replacing



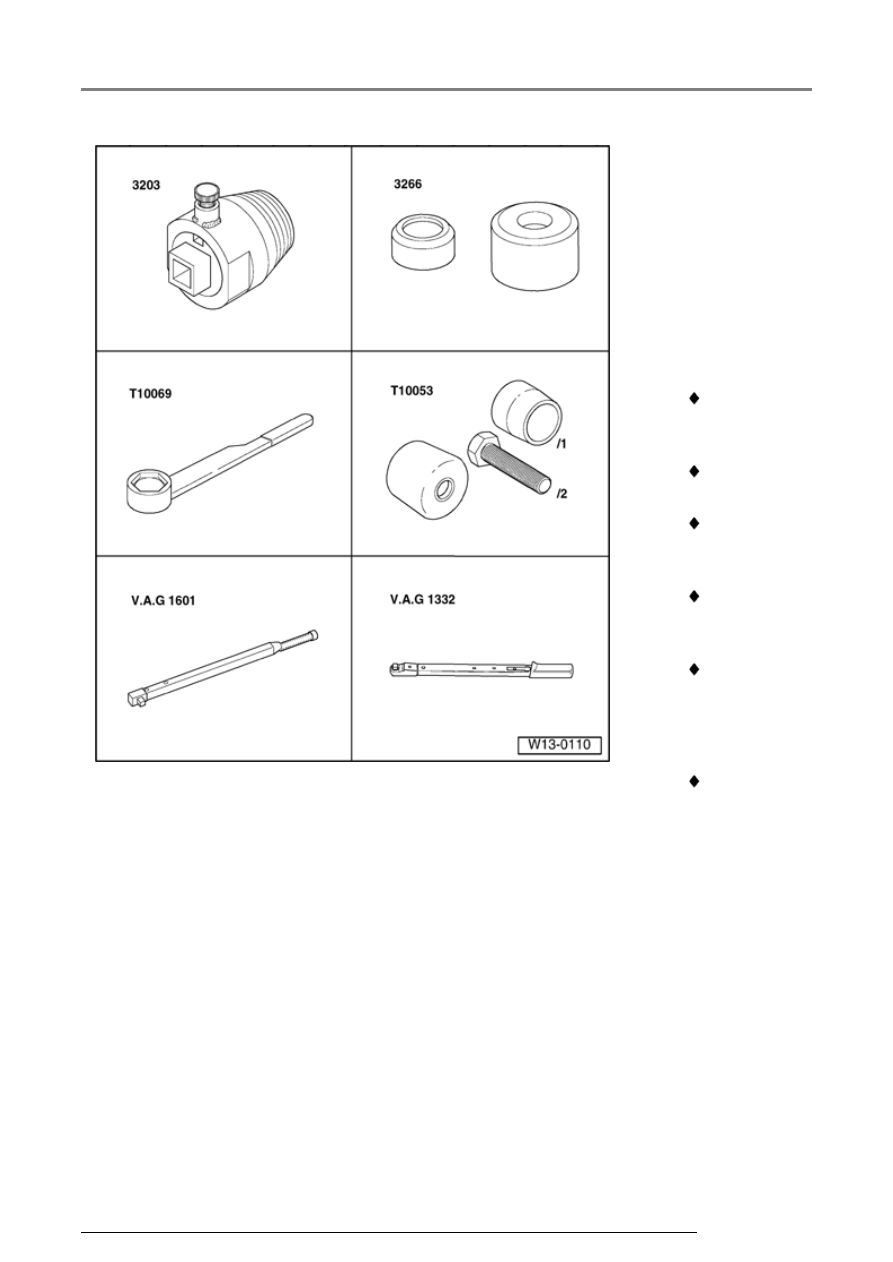

Special tools
and
equipment

 3203 Oil

seal
extractor

 3266

Sleeve

 T10069

Counter
support

 T10053/1

Guide
sleeve

 VAG 1601

Torque
wrench
(150...800
Nm)

 VAG 1332

Torque
wrench
(40...200
Nm)

Sealing flanges and dual-mass flywheel, removing and installing

13-28







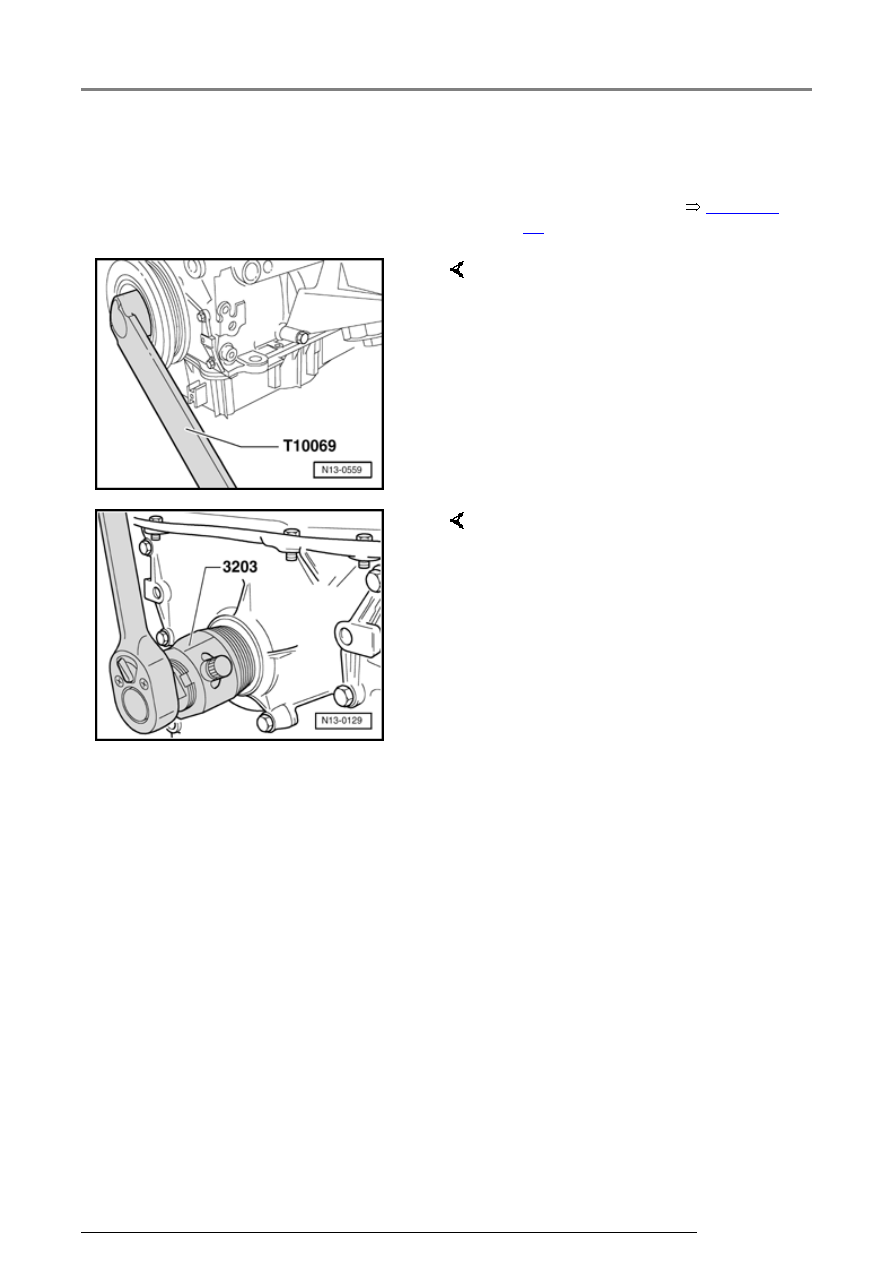

Removing





-  Remove ribbed belt



Page 13-

19

 .



-  Remove vibration damper. To do

this, hold vibration damper with
counter support T10069.

-  Unscrew inner part of oil seal

extractor 3203 three turns
(approx. 4 mm) out of the outer
part and lock with knurled screw.



-  Lubricate threaded head of oil

seal extractor 3203, place it in
position and exerting firm
pressure screw it as far as
possible into oil seal.

-  Loosen knurled screw and turn

inner part against crankshaft until
oil seal is pulled out.
