-  Separate hydraulic line to slave cylinder for

hydraulic clutch:







Repair Manual, 5 & 6 Spd. Manual

Transmission 02M, Repair Group 30





   Models with an automatic transmission





-  Remove gate selector lever cable from

transmission:







Repair Manual, 5 Spd. Automatic

Transmission 09A, Repair Group 37





   Continuation for all vehicles





-  Disconnect vacuum and breather hoses from

engine.





-  Separate connectors on following

components:



   Note:



   Mark connector and component before

disconnecting.







 Engine Coolant Temperature (ECT) sensor -

G62- with Engine Coolant Temperature
(ECT) sensor -G2-,







 After-run coolant pump -V51-,







 Valve -1- for camshaft adjustment -N205-,

Engine, removing and installing

10-8









 Camshaft adjustment valve 1 (exhaust) -

N318-,







 Camshaft Position (CMP) sensor -G40-,







 Camshaft Position (CMP) sensor 2 -G163-

,







 Injectors (-N30- to -N33-, -N83- and -N84-

),







 Engine speed (RPM) sensor -G28-,







 Knock Sensor (KS) 1 -G61-,







 Knock Sensor (KS) 2 -G66-,





   Installation locations:





Repair Manual, 2.8 Liter VR6 4V Engine

Mechanical, Engine Code(s): BDF, Repair Group
24





-  Disconnect all electric wires from transmission,

alternator and starter and them move clear.





-  Disconnect all other electrical connections from

engine as necessary and place to one side.





-  Drain coolant



Page 19-15

 .





-  Disconnect coolant hoses quick release

couplings from radiator.

Engine, removing and installing

10-9







-  Pull all coolant hoses off to engine using

assembly tool for spring-type clamps VAS 5024.





-  Removing drive shafts:







Repair Manual, Suspension, Wheels,

Steering, Repair Group 40







-  Remove pendulum support:







Repair Manual, Suspension, Wheels,

Steering, Repair Group 40







-  Remove front exhaust pipe with catalytic

converter



Page 26-1

 , Removing and

installing parts of the exhaust system.





-  Remove alternator and compact bracket:







Repair Manual, Electrical Equipment, Repair

Group 27







-  Unscrew bracket for Secondary Air Injection

(AIR) pump motor -V101- from oil pan and
cylinder block



Page 26-26

 , item - 17 -.





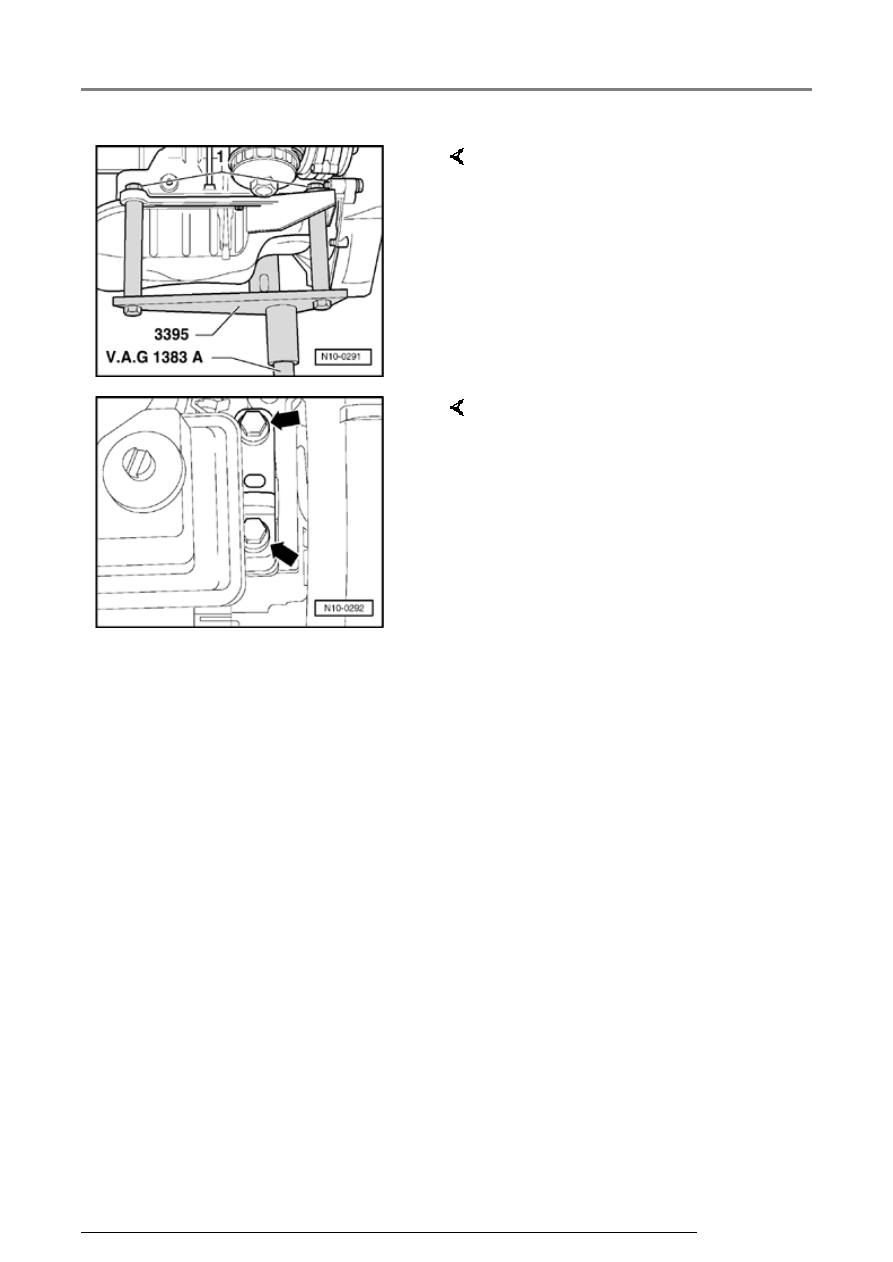

-  Install engine bracket 3395 onto

engine/transmission jack VAG 1383 A.

Engine, removing and installing

10-10





-  Install engine bracket 3395 to

cylinder block and tighten
securing nuts -1- to 40 Nm.

-  Lift engine and transmission

slightly using engine/transmission
jack VAG 1383 A.



Note:

Use ladder VAS 5085 to remove
securing bolts.

-  Unbolt engine side of assembly

mounting from engine bracket at
top (arrows).
