7.6
Lada Vesta. Модуль впуска двигателя (снятие) - часть 1
Снятие Для автомобилей с двигателем 21129: установить автомобиль на двухстоечный подъ-емник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Ггрузоподъемностью 3,2 т).
Для автомобилей с двигателем 11189: установить автомобиль на рабочее место изатормозить стояночным тормозом.
Для автомобилей всех комплектаций
Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).Снять экран модуля впуска. Отжать хомут 1, рисунок 7-12, крепления и отсоединить верхний шланг 3 вентиляциикартера от патрубка крышки 6 головки цилиндров (плоскогубцы).
Рисунок 7-12 – Воздушный фильтрсо шлангом впускной трубы в сбо-ре:
1 – хомут крепления верхнегошланга вентиляции картера; 2 – хомут крепления шланга впуск-ной трубы; 3 – верхний шланг вентиляциикартера; 4 – шланг впускной трубы;5 – воздушный фильтр; 6 – крышка головки цилиндров
Ослабить хомут 2 крепления и отсоединить шланг 4 впускной трубы от дроссельногопатрубка (отвертка крестообразная).
Ослабить хомут 1, рисунок 7-13, и отсоединить шланг 2 вакуумного усилителя тормозовот модуля 6 впуска (отвертка крестообразная или головка сменная 8 и вороток).
Рисунок 7-13 – Шланги и трубки,подходящие к модулю впуска (длядвигателя 21129):
1 – хомут; 2 – шланг вакуумного усилителятормозов; 3 – хомут; 4 – трубка вентиляции картера; 5 – наконечник трубки клапана ад-сорбера; 6 – модуль впуска
Отжать хомут 3 и отсоединить трубку 4 вентиляции картера от модуля впуска (плоско-губцы). Нажать на пружинные фиксаторы и движением вдоль оси штуцера отсоединить наконеч-ник 5 трубки клапана адсорбера и саму трубку от модуля впуска. Отсоединить трубки 1 и 2, рисунок 7-14, топливного трубопровода со скобой 3 крепленияв сборе от модуля 4 впуска (для автомобилей с двигателем 21129).
Рисунок 7-14 – Крепление топлив-ных трубок (для двигателя 21129):
1 – трубка топливного трубопрово-да промежуточная; 2 – трубка передняя топливноготрубопровода; 3 – скоба крепления трубопроводов;4 – модуль впуска
Отсоединить колодки жгута проводов системы зажигания от разъемов: - датчика 1, рисунок 7-15, положения коленчатого вала;
Рисунок 7-15 – Датчик положенияколенчатого вала:
1 – датчик положения коленчатоговала; 2 – жгут проводов системы зажига-ния
Рисунок 7-16 – Соединения жгутапроводов системы зажигания (длядвигателя 21129):
1 – датчик давления и температурывоздуха; 2 – дроссельный патрубок; 3 – жгут проводов системы зажига-ния; 4 – клапан заслонки впускной трубы
- дроссельного патрубка 2;
- клапана 4 заслонки впускной трубы (для двигателя 21129);
Отсоединить хомуты крепления жгута проводов системы зажигания от модуля впуска иотвести жгут в сторону (отвертка плоская, плоскогубцы).
Для автомобилей с двигателем 21129
Отсоединить колодки жгута 1, рисунок 7-17, проводов от катушек 4 зажигания, отсоеди-нить хомуты 2 от модуля 3 впуска и отвести жгут катушек зажигания в сторону (плоскогубцы).
Рисунок 7-17 – Соединения жгутапроводов катушек зажигания (длядвигателя 21129):
1 – жгут проводов катушек зажига-ния; 2 – хомут; 3 – модуль впуска; 4 – катушка зажигания
Отвернуть три гайки и снять дроссельный патрубок с модуля впуска (головка сменная 10,вороток).
Отвернуть две гайки 1, рисунок 7-18, крепления модуля 3 впуска к головке цилиндров иснять шайбы 2 специальные (головка сменная 10, удлинитель, вороток).
Рисунок 7-18 – Крепление модулявпуска (для двигателя 21129):
1 – гайка крепления модуля впуска;2 – шайба специальная; 3 – модуль впуска
Отсоединить хомут крепления жгута проводов форсунок от модуля впуска (отвертка пло-ская, плоскогубцы).
Отвернуть тринадцать болтов 1, рисунок 7-19, крепления и снять брызговик 2 двигателя(головка сменная 10, вороток и удлинитель).
Рисунок 7-19 – Брызговик двигателя:1 – болт крепления; 2 – брызговик двигателя
Отвернуть винт 1, рисунок 7-20, крепления трубки 6 направляющей указателя уровнямасла к модулю впуска и снять трубку с указателем уровня масла в сборе (отвертка крестооб-разная).
Рисунок 7-20 – Снятие модулявпуска:
1 – винт; 2 – хомут; 3 – жгут проводов; 4 – шланг нижний вентиляции кар-тера; 5 – хомут; 6 – трубка направляющая указателяуровня масла; 7 – ремень привода навесных агрега-тов
Разрезать хомут 2 крепления жгута 3 проводов к шлангу 4 вентиляции картера нижнему(нож технологический).
Отжать хомут 5 и отсоединить шланг вентиляции картера нижний от патрубка блока ци-линдров (плоскогубцы).
Снять ремень 7 привода навесных агрегатов в соответствии с требованиями раздела 4 на-стоящей технологической инструкции.
Для автомобилей с двигателем 21129 и системой кондиционирования
Отвернуть три болта 1, рисунок 7-21, крепления, снять компрессор 2 системы кондицио-нирования не нарушая герметичности системы и подвесить на технологический крючок (голов-ка сменная 10, вороток, крючок технологический).

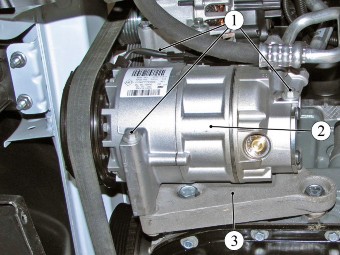

Рисунок 7-21 – Снятие компрессорасистемы кондиционирования:
1 – болт; 2 – компрессор системы кондицио-нирования; 3 – кронштейн навесных агрегатов
