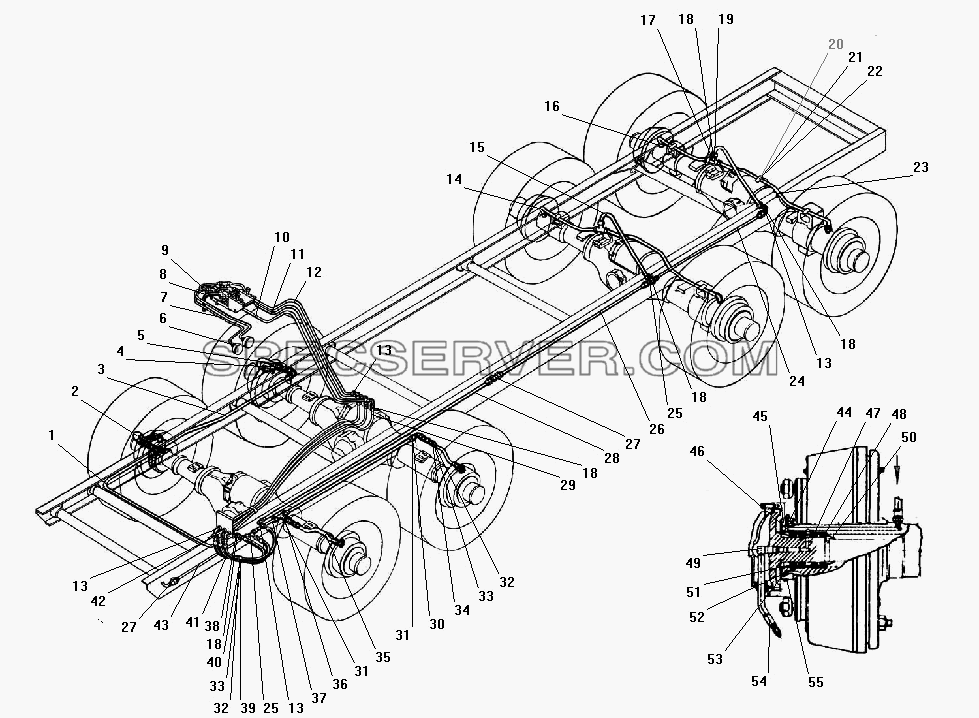

№		Номер детали	Наименование запчасти
1		5323РХ-3125228	Трубка к правым колесам первая
2		375-4225075-02	Шланг гибкий системы накачки шин в сборе
3		5323-3125242	Трубка от переднего колеса к задним левым
4		339124-П29	Хомут крепления шланга
5		375-3506023	Прокладка хомута
6		339157-П29	Штуцер М10х1 манометра
7		5323РХ-3125132	Трубка к шинному манометру
8		4320-3125090	Шланг
9		5323РХ-3125230	Трубка
10		5323РХ-3125100	Трубка от крана управления к передним колесам
11		5323РХ-3125102	Трубка от крестовины к крану вторая
12		5323РХ-3125104	Трубка от крана управления к задним колесам
13		339835	Угольник
14		5323РХ-3125106	Трубка к правому колесу
15		43206-3125086	Шланг к заднему мосту
16		339358	Угольник
17		5323РХ-3125149	Кронштейн
18		250636-П29	Гайка М16х1,5-6Н
19		339547	Тройник М16х1,5-М14х1,5
20		201493-п29	Болт М10-6gх16
21		252136-П2	Шайба 10 пружинная
22		337875	Скоба
23		5323РХ-3125108	Трубка к левому колесу
24		5323РХ-3125192	Трубка к задним колесам
25		339860	Тройник
26		5323-3125238	Трубка к задней тележке
27		339050	Штуцер М16х1,5
28		5323РХ-3125240	Трубка к задней тележке первая
29		5323РХ-3125118	Трубка от крана к колесам вторая
30		339361	Угольник
31		260634-П24	Гайка М14х1,5-6Н
32		297575-П29	Шплинт 6х22
33		339000-П29	Пряжка хомута
34		339003-П29	Лента стяжная
35		375-4225074-02	Шланг гибкий
36		339827	Тройник системы накачки шин
37		5323РХ-3125234	Трубка к левым колесам первая
38		252159-П2	Шайба 16Л
39		4320-1102063	Прокладка
40		339155-П29	Лента стяжная
41		5323РХ-3125085	Шланг к колесам
42		337759	Тройник
43		5323РХ-3125112	Трубка от крестовины первая
44		4320-3103076	Гайка подшипника колеса в сборе
45		375-3103081-Г	Контргайка подшипников колеса
46		375-2303067-А	Кольцо стопорное
47		375-3124013	Кольцо распорное
48		375-4224081	Обойма
49		375-3124094	Угольник подвода воздуха
50		375-2303066	Направляющая полуоси
51		375-4224017-03	Сальник подвода воздуха в сборе
52		375-4224020-01	Обойма манжеты
53		375-3103080-Б	Шайба стопорная
54		375-4225075-02	Шланг гибкий системы накачки шин в сборе
55		375-3103079-01	Шайба замочная

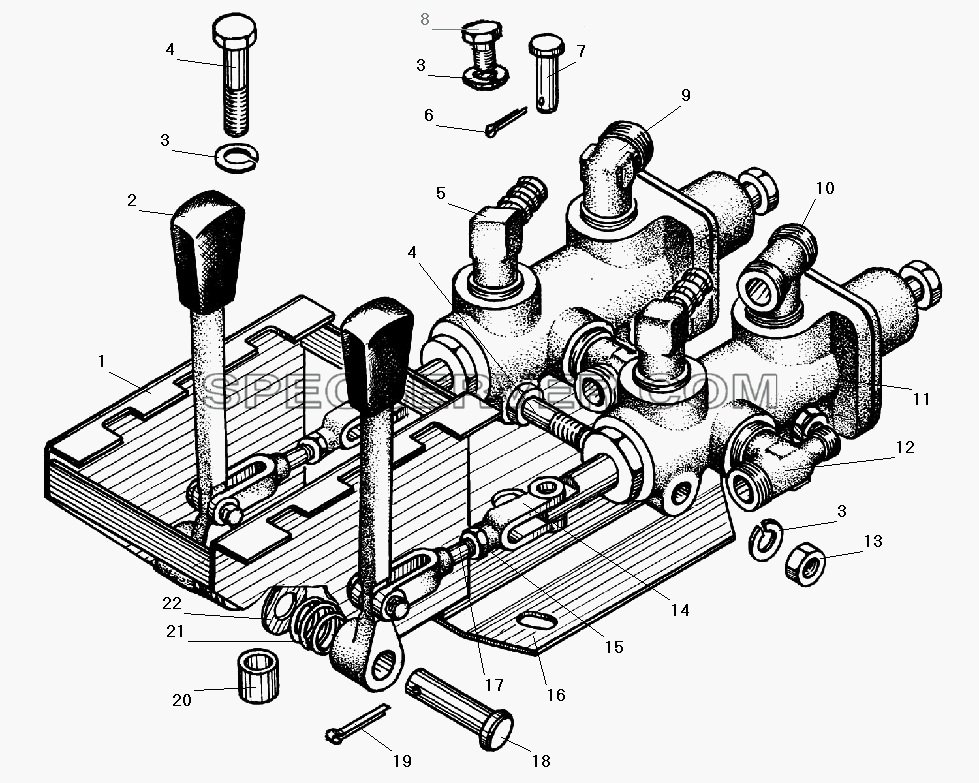

Установка кранов управления давлением для Урал-532301 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5323РХ-3122025	Кронштейн
2		5323РХ-3122012	Рычаг крана в сборе
3		252135-П2	Шайба 8 пружинная
4		200265-П29	Болт М8-6gх40
5		339832	Угольник К 3/8"
6		258011-П29	Шплинт 2х10
7		260012-П52	Палец 6х20
8		201455-П29	Болт М8-6gх18
9		339039	Угольник М16х1,5 К3/8"
10		339556	Тройник
11		131-4222010-Б	Кран управления давлением с клапаном-ограничителем в сборе
12		339611	Тройник
13		250510-П29	Гайка М8-6Н
14		4320-3122065	Вилка
15		250508-П29	Гайка М6-6Н
16		5323РХ-3125036	Кронштейн
17		375-4222024-10	Стержень
18		260089-П52	Палец 12х40
19		258038-П29	Шплинт 3,2х16
20		5323РХ-3125033	Втулка
21		375-4222017	Пружина рычага нажимная
22		252007-П29	Шайба 12

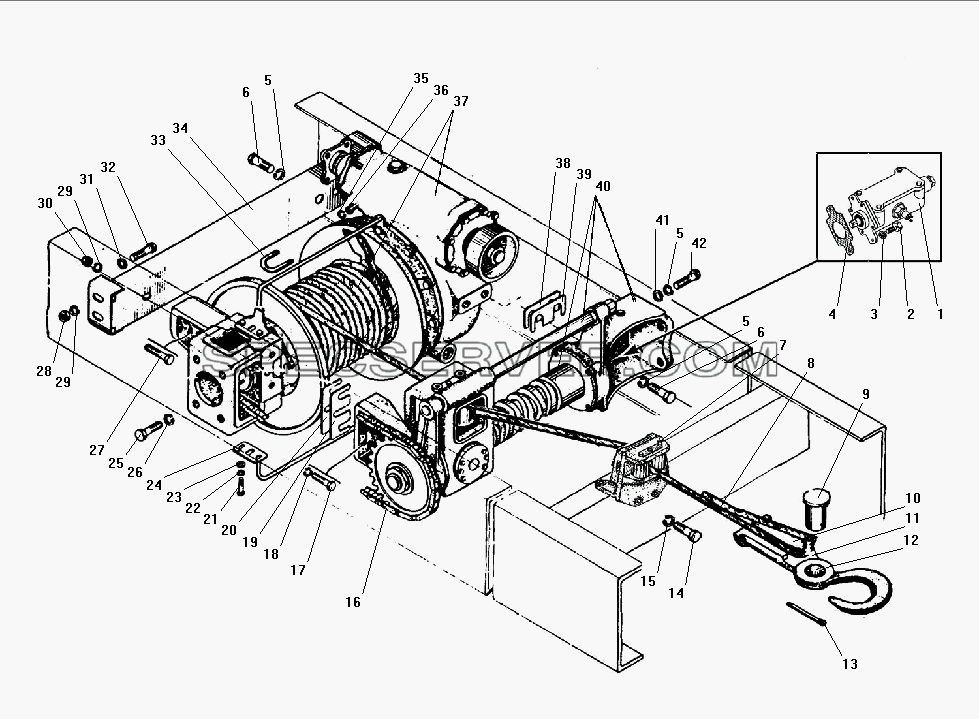

Лебедка с тросоукладчиком в сборе для Урал-532301 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4322-3721050	Сигнализатор
2		201454-П29	Болт М8-6gх16
3		252155-П2	Шайба 8 пружинная
4		4322-3721065	Прокладка
5		252142-П2	Шайба 22.ОТ
6		332760-П29	Болт М22х45
7		5323-4501244	Кронштейн с роликами
8		375-4504015	Трос 17,5-Н-190-1 длиной 70,5м
9		375-4504023	Валик
10		375-4504021	Клин коуша
11		375-4504020	Коуш троса
12		375-4504035	Крюк лебедки
13		258069	Шплинт 5х36
14		202125-П29	Болт М16х60
15		252159-П2	Шайба 16Л
16		375-4511052	Цепь приводная роликовая однорядная нормальная 12х19,05 в сборе
17		330009-П29	Болт М14х1,5х39
18		252138-П2	Шайба 14 пружинная
19		375-4511074-А	Прокладка регулировочная левая толщ. 4 мм
20		375-4511073-01	Прокладка регулировочная левая толщиной 0,5 мм
21		201496-П29	Болт М10-6gх22
22		252136-П2	Шайба 10 пружинная
23		252006-П29	Шайба 10
24		375-4504005	Отбойник троса в сборе
25		202220-П29	Болт М20-6gх45
26		252141-П2	Шайба 20.ОТ
27		202172-П29	Болт М18-6gх55
28		250563-П29	Гайка М18х1,5-6Н
29		252140-П2	Шайба 18.ОТ
30		250562-П29	Гайка М18-6Н
31		336024-П29	Шайба 19
32		202195-П29	Болт М18х1,5-6gх45
33		375-4501138-01	Скоба крепления троса
34		4322-4501215	Поперечина подвески лебедки
35		252137-П2	Шайба 12 пружинная
36		250514-П29	Гайка М12-6Н
37		4322-4501005	Лебедка с редуктором в сборе
38		375-4511079-01	Прокладка регулировочная правая толщиной 0,5 мм
39		375-4511077	Прокладка регулировочная правая, толщиной 4 или 5мм
40		4322-4511030	Тросоукладчик в сборе
41		252020-П29	Шайба 22
42		202273-П29	Болт М22-6gх45

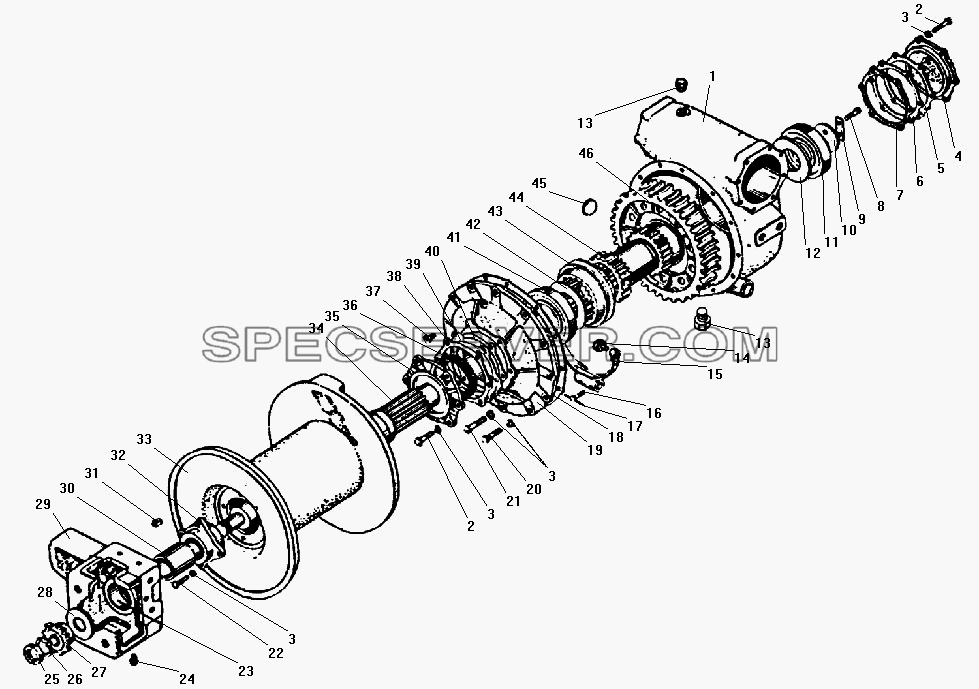

Детали редуктора лебедки для Урал-532301 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		375-4501020-Б	Картер редуктора лебедки
2		201498-П29	Болт М10-6gх28
3		252136-П2	Шайба 10 пружинная
4		375-4501041-Б	Крышка подшипника правая
5		375-4501047-Б	Прокладка регулировочная, толщиной 0,25мм
6		375-4501048-В	Прокладка регулировочная
7		375-4501059-01	Прокладка уплотнительная
8		201496-П29	Болт М10-6gх22
9		339137	Пластина стопорная
10		375-1802056	Шайба подшипника
11		7312А	Подшипник роликовый
12		375-4501124	Шайба упорная
13		375-1802278	Пробка МК24
14		375-4503011-01	Сухарь
15		375-4503034	Вилка муфты
16		331465	Болт М10х1,5х20
17		258224	Шплинт 0,8х150
18		375-4501043-01	Прокладка уплотнительная
19		375-4501045-Б	Крышка картера боковая
20		201501-П29	Болт М10-6gх35
21		201497-П29	Болт М10-6gх25
22		331472-П29	Болт М10х25
23		375-4501140	Втулка
24		264020-П29	Масленка 1.3
25		375-4501063	Гайка М33х2
26		375-4501067	Шайба стопорная
27		375-4511051-А2	Звездочка ведущая
28		375-4501064	Шайба упорная
29		375-4511014	Кронштейн со втулкой в сборе
30		375-4501139	Втулка распорная
31		338106	Шпонка 10х8 призматическая
32		375-4501121-Б	Фланец опорный
33		375-4501110-Б	Барабан лебедки со ступицей в сборе
34		375-4501034-01	Вал барабана лебедки
35		375-4501056	Крышка подшипника левая
36		2.2-85х110-1	Манжета 85х110-12
37		262542-П29	Пробка контрольная К1/4"
38		375-4501086-Б	Прокладка регулировочная, толщиной 0,1мм
39		375-4501078	Прокладка регулировочная, толщиной 0,25мм
40		375-4501077	Прокладка уплотнительная
41		7216А	Подшипник роликовый
42		375-4501123	Шайба опорная
43		375-4503020-01	Муфта скользящая
44		375-4501021-Б	Муфта неподвижная
45		260313	Заглушка 32
46		375-4501035-01	Колесо червячное в сборе

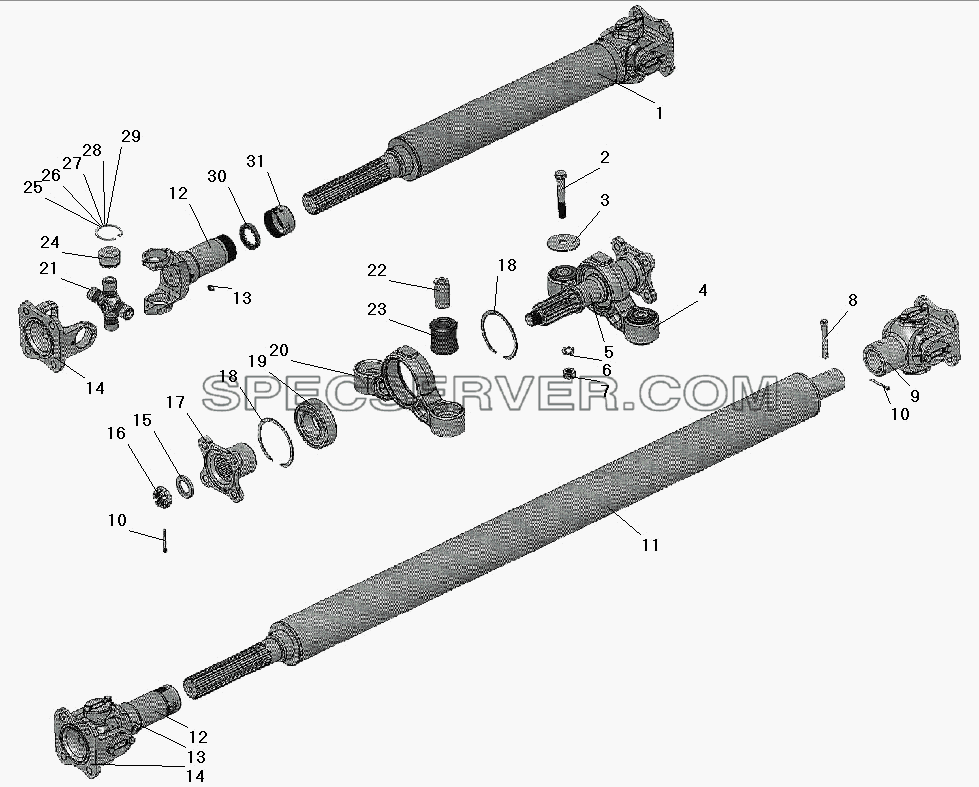

Привод лебедки для Урал-532301 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		44201-2227015-10	Вал карданный задний
2		43206-2913032	Болт центровой
3		335632-П29	Шайба 12
4		4320-4502092	Опора в сборе
5		5323-2202063	Вал промежуточный опоры
6		252137-П2	Шайба 12 пружинная
7		250515-П29	Гайка М12х1,25-6Н
8		375-4202052-04	Штифт срезной
9		375Д-4502022-10	Вилка
10		258054-П29	Шплинт 4х32
11		5323-4502015-01	Вал карданный передний (сварка)
12		51А-2201047-10	Вилка скользящая в сборе
13		264072-П29	Масленка в сборе
14		71735-4201023-10	Фланец
15		252020-П29	Шайба 22
16		334920	Гайка М22х1,5
17		375-4202264-Б	Фланец
18		333616	Кольцо В80
19		180508К2С17	Подшипник шариковый
20		4320-4202095	Корпус
21		42-2201026	Крестовина в сборе
22		4320-4202096	Втулка
23		4320-2905410	Втулка головки амортизатора
24		804704К4С10	Подшипник игольчатый
25		42-2201044	Кольцо стопорное
26		42-2201043	Кольцо стопорное
27		42-2201042	Кольцо стопорное
28		42-2201041	Кольцо стопорное
29		42-2201040	Кольцо стопорное
30		121-2203088	Кольцо уплотнительное
31		121-2203087-Б	Обойма сальника

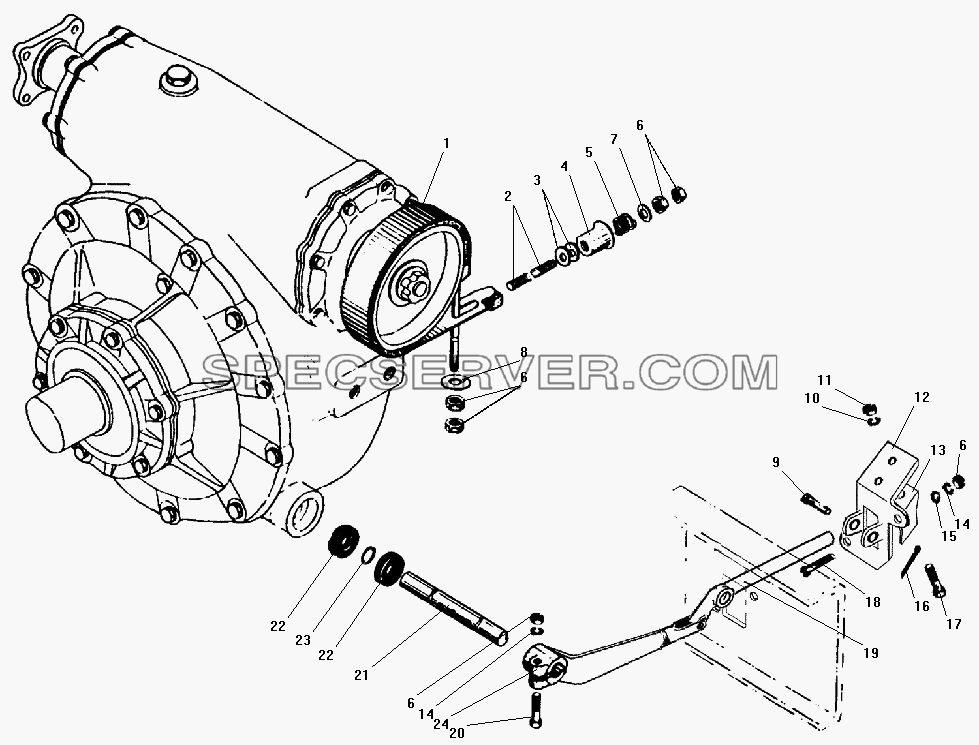

Тормоз и управление лебедкой для Урал-532301 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		200315-П29	Болт М10-6gх40
1		375-4501166-В	Лента тормоза в сборе
2		375-4501164-Д	Наконечник ленты тормоза натяжной
3		335617-П29	Шайба 10
4		375-3506383	Муфта обжимная
5		375-4503038	Пружина тормоза
6		250512-П29	Гайка М10
7		335638-П29	Шайба 10
8		252045-П29	Шайба 12
9		260062	Палец 10х40
10		250508-П29	Гайка М6-6Н
11		252134-П2	Шайба 6 пружинная
12		4320-4503045	Кронштейн рычага управления лебедкой
13		375-2803018	Защелка
14		252136-П2	Шайба 10 пружинная
15		252006-П29	Шайба 10
16		258039-П29	Шплинт 3,2х20
17		220105-П29	Винт М6-6gх16
18		201501-П29	Болт М10-6gх35
19		4320-4503102	Рычаг управления
20		200317-П29	Болт М10-6gх45 стяжной
21		4320-4503013	Шток
22		375-1803040	Сальник штока в сборе
23		4320-1803159	Кольцо уплотнительное
24		4320-4503113	Рычаг включения лебедки
