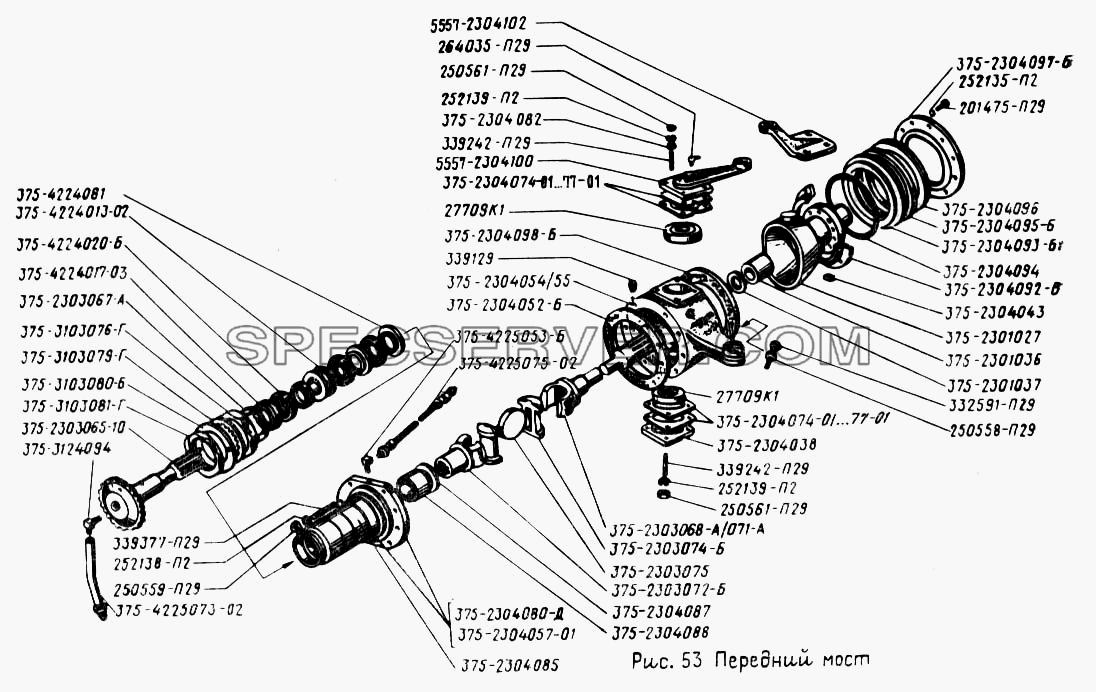

Запчасти: Передний мост для Урал-4320
Передний мост для Урал-4320 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
201475-П29 |
Болт М8х1-6gх18 |
- |
|
250558-П29 |
Гайка М14-6Н |
- |
|
250559-П29 |
Гайка М14х1,5-6Н |
- |
|
250561-П29 |
Гайка М16х1,5-6Н |
- |
|
252135-П2 |
Шайба 8 пружинная |
- |
|
252138-П2 |
Шайба 14 пружинная |
- |
|
252139-П2 |
Шайба 16 |
- |
|
264035-П29 |
Масленка 2.3.45.01 в сборе |
- |
|
27709К1 |
Подшипник роликовый конический поворотного кулака |
- |
|
332591-П29 |
Болт М14х60 |
- |
|
339129 |
Пробка наливная К3/4" |
- |
|
339242-П29 |
Шпилька М16х1,5х40 крепления рычага поворотного кулака |
- |
|
339377-П29 |
Шпилька М14-М14х1,5х68 |
- |
|
375-2301010-20 |
Картер переднего ведущего моста в сборе |
- |
|
375-2301027 |
Опора шаровая поворотного кулака со шкворнями в сборе |
- |
|
375-2301036 |
Втулка шаровой опоры |
- |
|
375-2301037 |
Шайба упорная полуоси |
- |
|
375-2303065-10 |
Полуось передняя |
- |
|
375-2303067-А |
Кольцо стопорное |
- |
|
375-2303068-А |
Полуось переднего ведущего моста внутренняя правая |
- |
|
375-2303071-А |
Полуось переднего ведущего моста внутренняя левая |
- |
|
375-2303072-Б |
Вилка наружной полуоси |
- |
|
375-2303074-Б |
Кулак шарнира переднего моста |
- |
|
375-2303075 |
Диск шарнира переднего моста |
- |
|
375-2304038 |
Крышка подшипника поворотного кулака |
- |
|
375-2304043 |
Заглушка корпуса поворотного кулака |
- |
|
375-2304045-10 |
Корпус поворотного кулака правый |
- |
|
375-2304046-10 |
Корпус поворотного кулака левый |
- |
|
375-2304052-Б |
Прокладка цапфы |
- |
|
375-2304054 |
Корпус поворотного кулака левый со шпильками в сборе |
- |
|
375-2304055 |
Корпус поворотного кулака правый |
- |
|
375-2304057-01 |
Цапфа поворотная переднего моста в сборе с гайками |
- |
|
375-2304074-01 |
Прокладка регулировочная толщиной 0,05 мм подшипников поворотного кулака |
- |
|
375-2304075-01 |
Прокладка регулировочная толщиной 0,1 мм подшипников поворотного кулака |
- |
|
375-2304076-01 |
Прокладка регулировочная толщиной 0,22 мм подшипников поворотного кулака |
- |
|
375-2304077 |
Прокладка регулировочная толщиной 0,5мм (для Урал-375, Урал-375Д, Урал-375С) |
- |
|
375-2304080-Д |
Цапфа поворотная переднего моста со втул кой в сборе |
- |
|
375-2304082 |
Втулка разжимная |
- |
|
375-2304085 |
Кольцо сальника |
- |
|
375-2304087 |
Шайба опорная |
- |
|
375-2304088 |
Втулка цапфы поворотного кулака |
- |
|
375-2304092-В |
Обойма сальника поворотного кулака |
- |
|
375-2304093-Б1 |
Манжета сальника поворотного кулака |
- |
|
375-2304094 |
Пружина сальника |
- |
|
375-2304095-Б |
Кольцо распорное сальника поворотного кулака |
- |
|
375-2304096 |
Кольцо уплотнительное сальника в сборе |
- |
|
375-2304097-Б |
Крышка сальника поворотного кулака |
- |
|
375-2304098-Б |
Прокладка сальника |
- |
|
375-3103076-Г |
Гайка подшипников колеса в сборе |
- |
|
375-3103079-Г |
Шайба замочная |
- |
|
375-3103081-Г |
Контргайка подшипников колеса |
- |
|
375-3124094 |
Угольник подвода воздуха |
- |
|
375-313080-Б |
Шайба стопорная |
- |
|
375-4224013-02 |
Кольцо сальников распорное |
- |
|
375-4224017-03 |
Сальник подвода воздуха в сборе |
- |
|
375-4224020-Б |
Обойма сальника |
- |
|
375-4224081 |
Обойма |
- |
|
375-4225053-Б |
Штуцер подвода воздуха |
- |
|
375-4225073-02 |
Шланг гибкий подвода воздуха в сборе |
- |
|
375-4225075-02 |
Шланг гибкий системы накачки шин в сборе |
- |
|
5557-2304013 |
Опора шаровая поворотного кулака со шкворнями в сборе |
- |
|
5557-2304100 |
Рычаг поворотного кулака тяги сошки рулевого управления |
- |
|
5557-2304102 |
Рычаг поворотного кулака тяги рулевого управления |

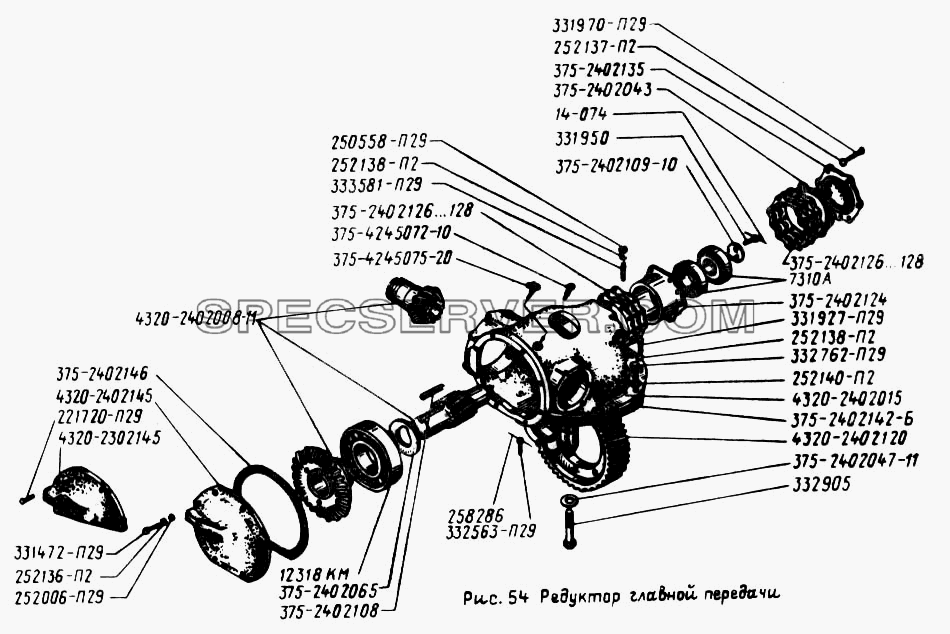

Запчасти: Редуктор главной передачи для Урал-4320
Редуктор главной передачи для Урал-4320 (список запасных частей)
Таблица запасных частей

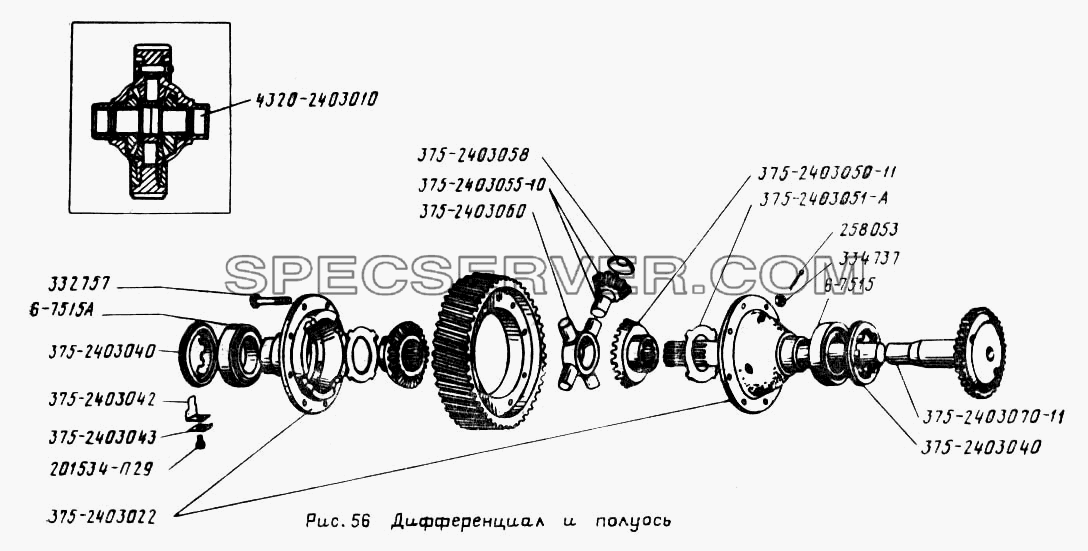

Дифференциал и полуось для Урал-4320 (список запасных частей)
Дифференциал и полуось для Урал-4320 (список запасных частей)
Таблица запасных частей

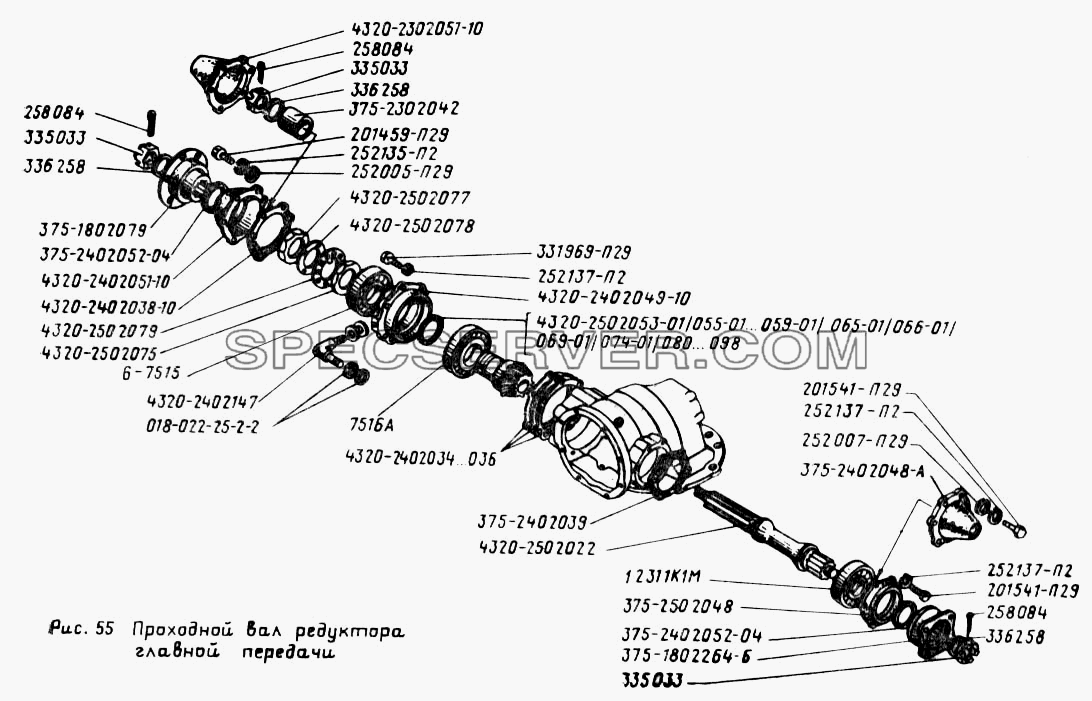

Проходной вал редуктора главной передачи для Урал-4320 (список запасных частей)
Проходной вал редуктора главной передачи для Урал-4320 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
018-022-25-2-2 |
Кольцо уплотнительное |
- |
|
12311К1М |
Подшипник роликовый цилиндрический вала ведущей шестерни главной передачи |
- |
|
201459-П29 |
Болт М8-6gх28 |
- |
|
201541-П29 |
Болт М12-6gх32 |
- |
|
252005-П29 |
Шайба 8 |
- |
|
252007-П29 |
Шайба 12 |
- |
|
252135-П2 |
Шайба 8 пружинная |
- |
|
252137-П2 |
Шайба 12 пружинная |
- |
|
258084 |
Шплинт 6,3х45 |
- |
|
331969-П29 |
Болт М12х32 |
- |
|
335033 |
Гайка М30х1,5 |
- |
|
336258 |
Шайба 31 |
- |
|
375-1802079 |
Фланец передний в сборе |
- |
|
375-1802264-Б |
Фланец привода переднего моста в сборе |
- |
|
375-2302042 |
Втулка распорная |
- |
|
375-2402039 |
Прокладка крышки заднего подшипника |
- |
|
375-2402040-Б |
Вал проходной редуктора |
- |
|
375-2402048-А |
Крышка заднего подшипника |
- |
|
375-2402052-04 |
Манжета 2.1-70х92-1 |
- |
|
375-2402052-04 |
Манжета в сборе |
- |
|
375-2402052-04 |
Манжета в сборе |
- |
|
375-2502048 |
Крышка заднего подшипника |
- |
|
4320-2302051-10 |
Крышка передних подшипников |
- |
|
4320-2402034 |
Прокладка регулировочная толщиной 0,22 мм |
- |
|
4320-2402035 |
Прокладка регулировочная переднего подшипника толщиной 0,1 мм |
- |
|
4320-2402036 |
Прокладка регулировочная переднего подшипника толщиной 0,05 мм |
- |
|
4320-2402038-10 |
Прокладка крышки |
- |
|
4320-2402049-10 |
Стакан подшипников |
- |
|
4320-2402051-10 |
Крышка передних подшипников |
- |
|
4320-2402147 |
Штуцер маслоподводящий |
- |
|
4320-2502022 |
Вал проходной редуктора |
- |
|
4320-2502053-01 |
Шайба регулировочная |
- |
|
4320-2502055 |
Шайба регулировочная |
- |
|
4320-2502056-01 |
Шайба регулировочная толщиной, 14,10 |
- |
|
4320-2502057-01 |
Шайба регулировочная толщиной, 14,15 |
- |
|
4320-2502058-01 |
Шайба регулировочная толщиной, 14,20 |
- |
|
4320-2502059-01 |
Шайба регулировочная толщиной, 14,25 |
- |
|
4320-2502065-01 |
Шайба регулировочная толщиной, 14,30 |
- |
|
4320-2502066-01 |
Шайба регулировочная толщиной, 14,35 |
- |
|
4320-2502069-01 |
Шайба регулировочная толщиной, 14,40 |
- |
|
4320-2502074-01 |
Шайба регулировочная толщиной, 14,45 |
- |
|
4320-2502075 |
Гайка в сборе |
- |
|
4320-2502077 |
Гайка регулировочная |
- |
|
4320-2502078 |
Шайба отгибная |
- |
|
4320-2502079 |
Шайба стопорная |
- |
|
4320-2502080 |
Шайба регулировочная толщиной, 14,50 |
- |
|
4320-2502081 |
Шайба регулировочная толщиной, 14,55 |
- |
|
4320-2502082 |
Шайба регулировочная толщиной, 14,60 |
- |
|
4320-2502083 |
Шайба регулировочная толщиной, 14,65 |
- |
|
4320-2502084 |
Шайба регулировочная толщиной, 14,70 |
- |
|
4320-2502085 |
Шайба регулировочная толщиной, 14,75 |
- |
|
4320-2502086 |
Шайба регулировочная толщиной, 14,80 |
- |
|
4320-2502087 |
Шайба регулировочная толщиной, 14,85 |
- |
|
4320-2502088 |
Шайба регулировочная толщиной, 14,90 |
- |
|
4320-2502089 |
Шайба регулировочная толщиной, 14,95 |
- |
|
4320-2502090 |
Шайба регулировочная |
- |
|
4320-2502091 |
Шайба регулировочная толщиной, 15,05 |
- |
|
4320-2502092 |
Шайба регулировочная толщиной, 15,10 |
- |
|
4320-2502093 |
Шайба регулировочная толщиной, 15,15 |
- |
|
4320-2502094 |
Шайба регулировочная толщиной, 15,20 |
- |
|
4320-2502095 |
Шайба регулировочная толщиной, 15,25 |
- |
|
4320-2502096 |
Шайба регулировочная толщиной, 15,30 |
- |
|
4320-2502097 |
Шайба регулировочная толщиной, 15,35 |
- |
|
4320-2502098 |
Шайба регулировочная толщиной, 15,40 |
- |
|
6-7515 |
Подшипник роликовый конический дифференциала и вала ведущей шестерни главной передачи |
- |
|
7516А |
Подшипник роликовый конический ведущей конической шестерни |
| |
