8-2. Действия в экстренных ситуациях

Удалите  всю  грязь  или  смазку  с
сопрягаемой

поверхности

колеса.

При

наличии

на

сопрягаемой

поверхности

колеса

инородного

материала

при

движении

автомобиля  затяжка  колесных  гаек
может  ослабнуть,  и  колесо  может
слететь.

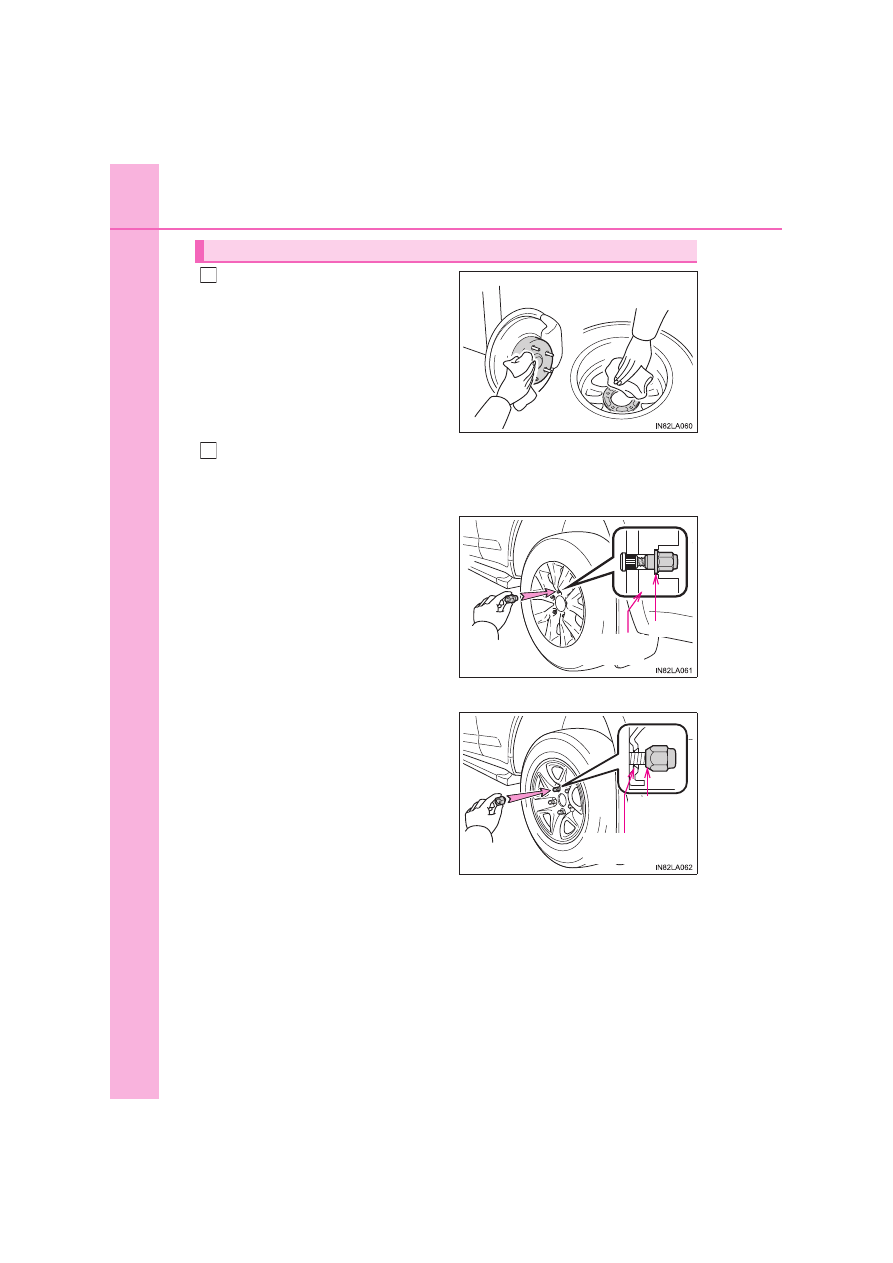

Установите  запасное  колесо  и  равномерно  затяните  каждую  гайку
рукой.

X

Замена колеса с алюминиевым колесным диском

Поворачивайте  гаечные  шайбы
до тех пор, пока они не войдут в
контакт с диском колеса.

X

Замена колеса со стальным колесным диском

Затяните  гайки  до  вхождения
конической  секции  в  неплотный
контакт  с  щитом  колесного
диска.

Установка запасного колеса

1

2

Гайка

Колесный
диск

Щит колесного
диска

Коническая
секция

849

8-2. Действия в экстренных ситуациях

8

При

 возникн

овении

 не

ис

прав

нос
ти

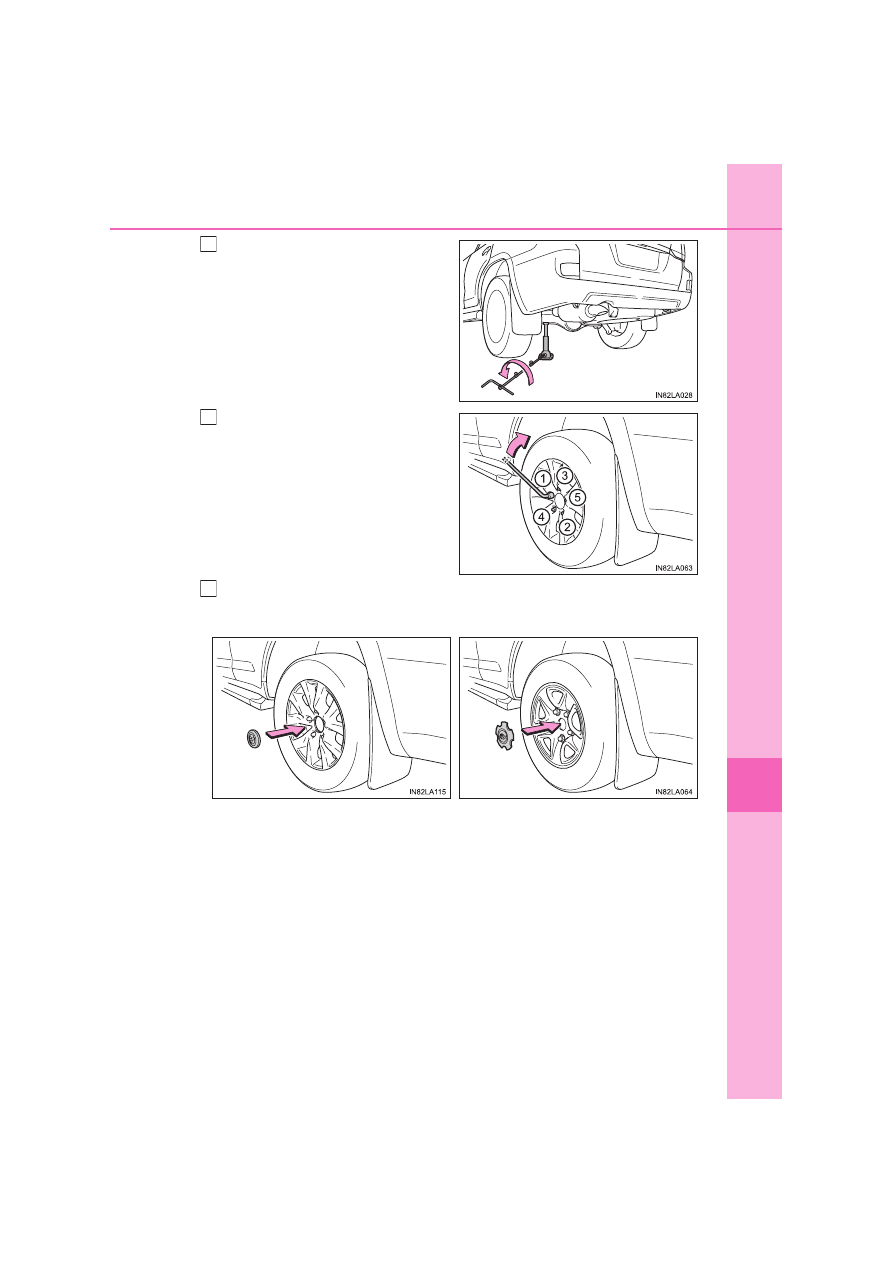

Опустите автомобиль.

Надежно

затяните

каждую

колесную

гайку

в

два-три

подхода  в  последовательности,
показанной на рисунке.

Алюминиевые колесные диски:
131 Н•м (13,4 кгс•м)

Стальные колесные диски:
209 Н•м (21,3 кгс•м)

Установите на колесо декоративный колпак.

3

4

5

X

Алюминиевые колесные диски

X

Стальные колесные диски

Снимите

центральный

декоративный колпак с колеса со
сдувшейся шиной, нажав на него
с  обратной  стороны,  затем
установите его вновь.

850

8-2. Действия в экстренных ситуациях

X

Автомобили с запасным колесом, закрепленным на двери багажного
отделения

Установите

колесо

и

приблизительно

одинаково

затяните каждую гайку рукой.

Надежно

затяните

каждую

колесную

гайку

в

два-три

подхода  в  последовательности,
показанной на рисунке.

Момент затяжки:
90 Н•м (9,2 кгс•м)

Сначала

затяните

гайку,

фиксирующую запасное колесо.

Заблокируйте

систему

блокировки запасного колеса

Гайка, фиксирующая запасное
колесо.

Вставьте ключ и цилиндр.

Удерживая цилиндр на месте,
извлеките ключ.

Убедитесь  в  том,  что  цилиндр
надежно закреплен.

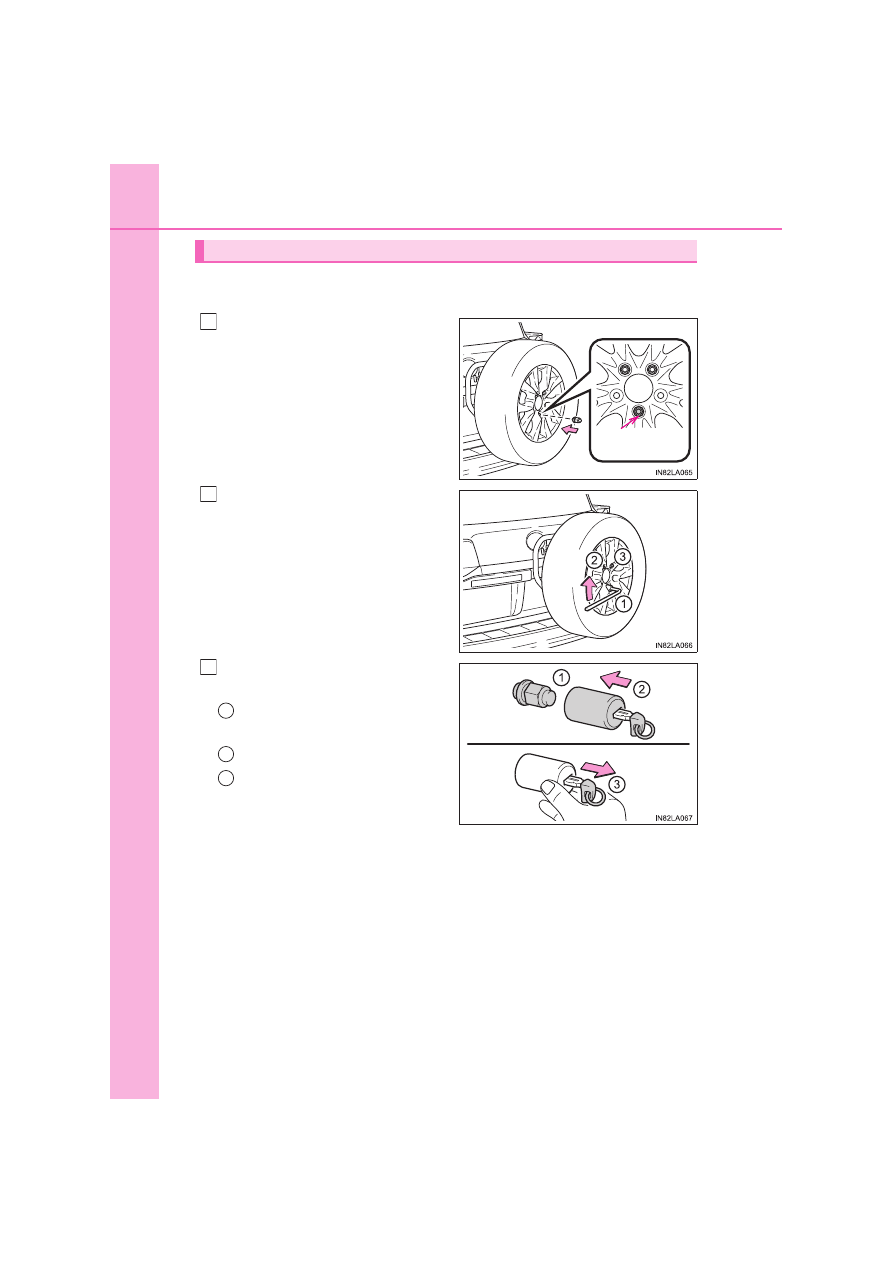

Укладка спущенного/запасного колеса, домкрата и инструментов

Гайка, фиксирующая
запасное колесо

1

2

3

1

2
3

851

8-2. Действия в экстренных ситуациях

8

При

 возникн

овении

 не

ис

прав

нос
ти

X

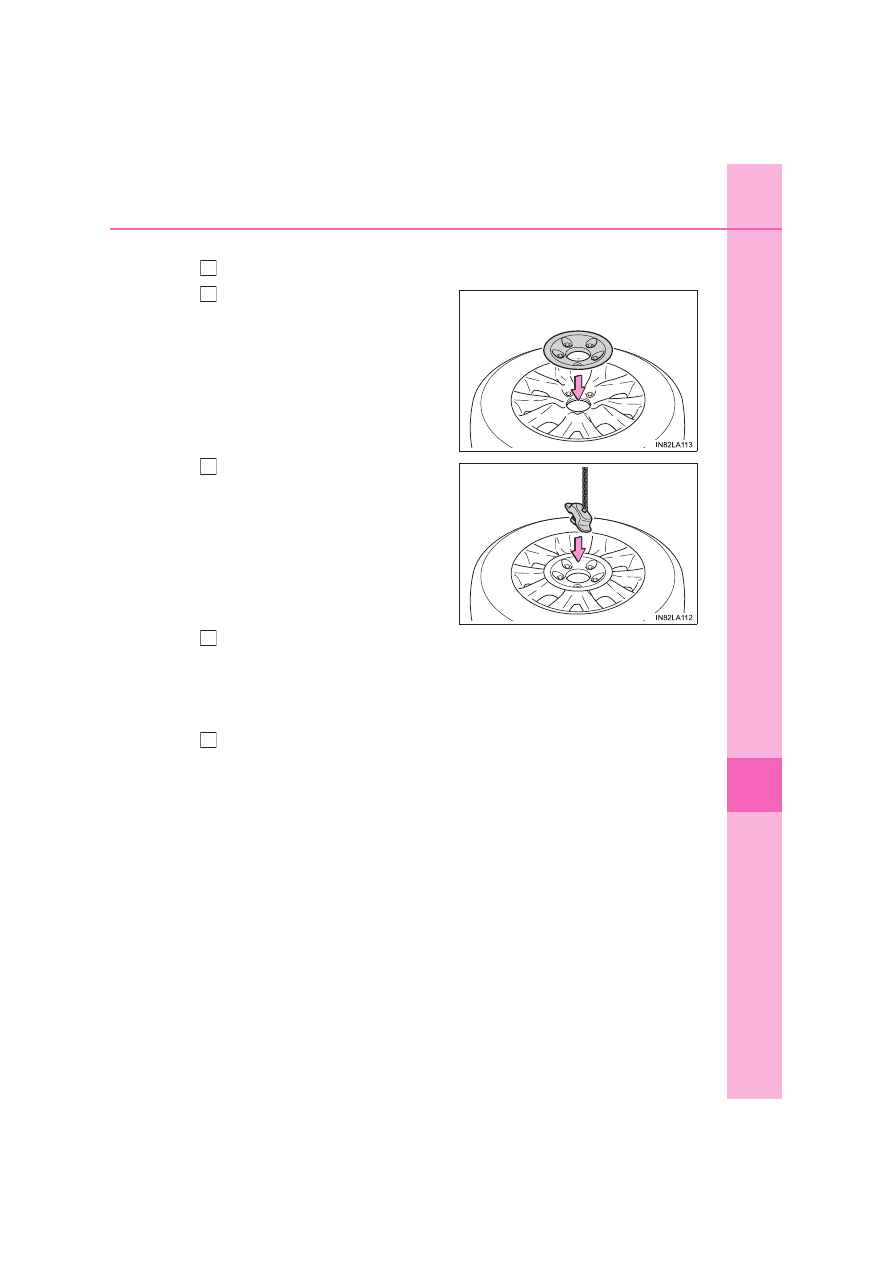

Автомобили с запасным колесом, закрепленным под полом

Положите колесо внешней стороной вверх.

Алюминиевые  колесные  диски:
установите  крышку  запасного
колеса.

Установите

кронштейн

крепления.

Поднимите колесо.
Автомобили  с  кинетической  динамической  подвеской:  поднимая
колесо, тяните его в направлении задней части автомобиля. Подняв
колесо,  визуально  проверьте,  что  колесо  не  мешает  работе  деталей
подвески.

Надежно  уложите  инструменты  и  домкрат,  затем  установите  все
крышки.

1

2

3

4
