776

7-3. Самостоятельное техническое обслуживание

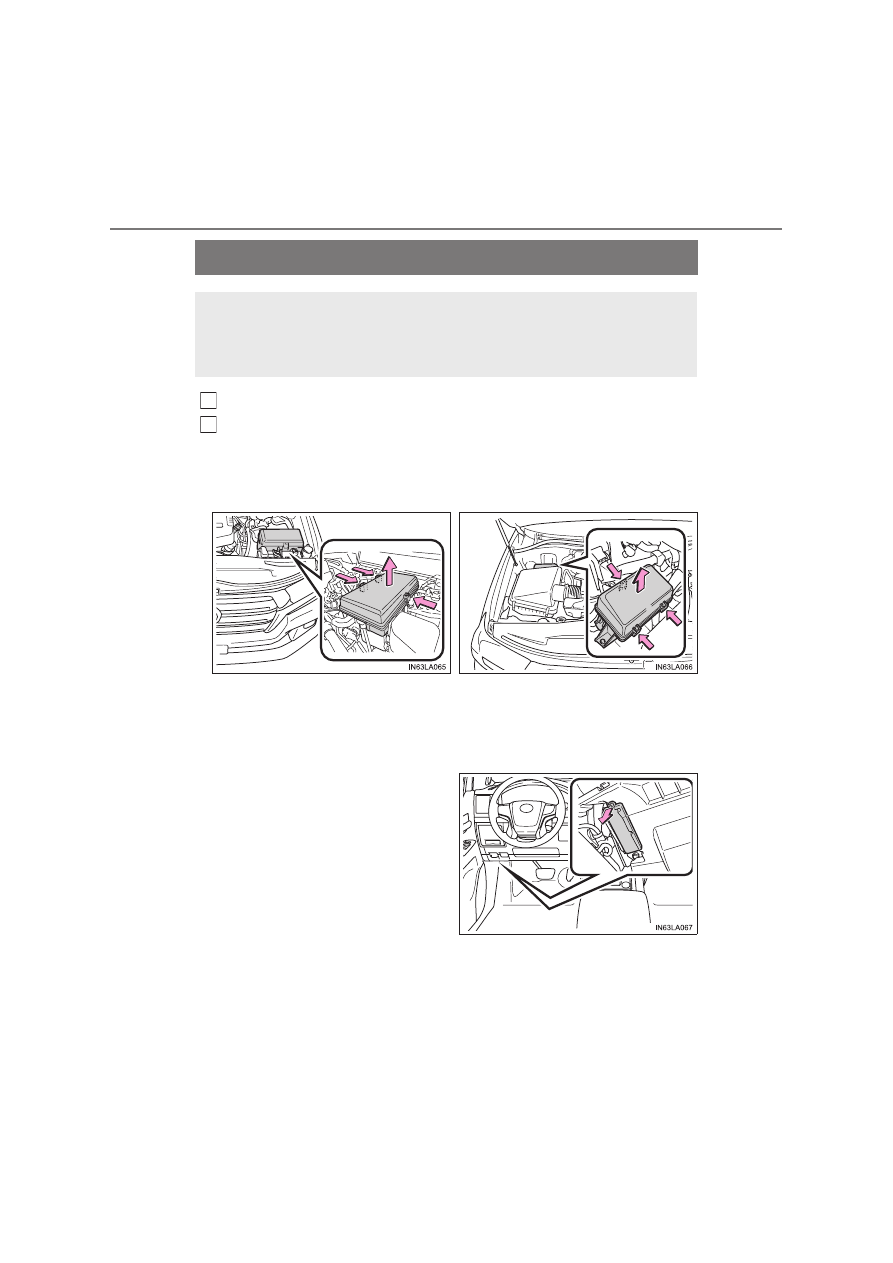

Проверка и замена плавких предохранителей

Переведите переключатель двигателя в положение выключения.

Откройте крышку коробки плавких предохранителей.

X

Панель  приборов  со  стороны  водителя  (автомобили  с  левым
рулем)

Снимите крышку.

Если  какой-либо  из  электрических  элементов  не  работает,
причиной

этому

может

быть

перегорание

плавкого

предохранителя.  В  таком  случае  проверьте  и  при  необходимости
замените плавкие предохранители.

1

2

X

Моторный

отсек

(коробка

предохранителей

с

левой

стороны)

X

Моторный

отсек

(коробка

предохранителей

с

правой

стороны) (при наличии)

Нажмите  на  язычок  и  снимите
крышку.

Нажмите  на  язычок  и  снимите
крышку.

777

7-3. Самостоятельное техническое обслуживание

7

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

X

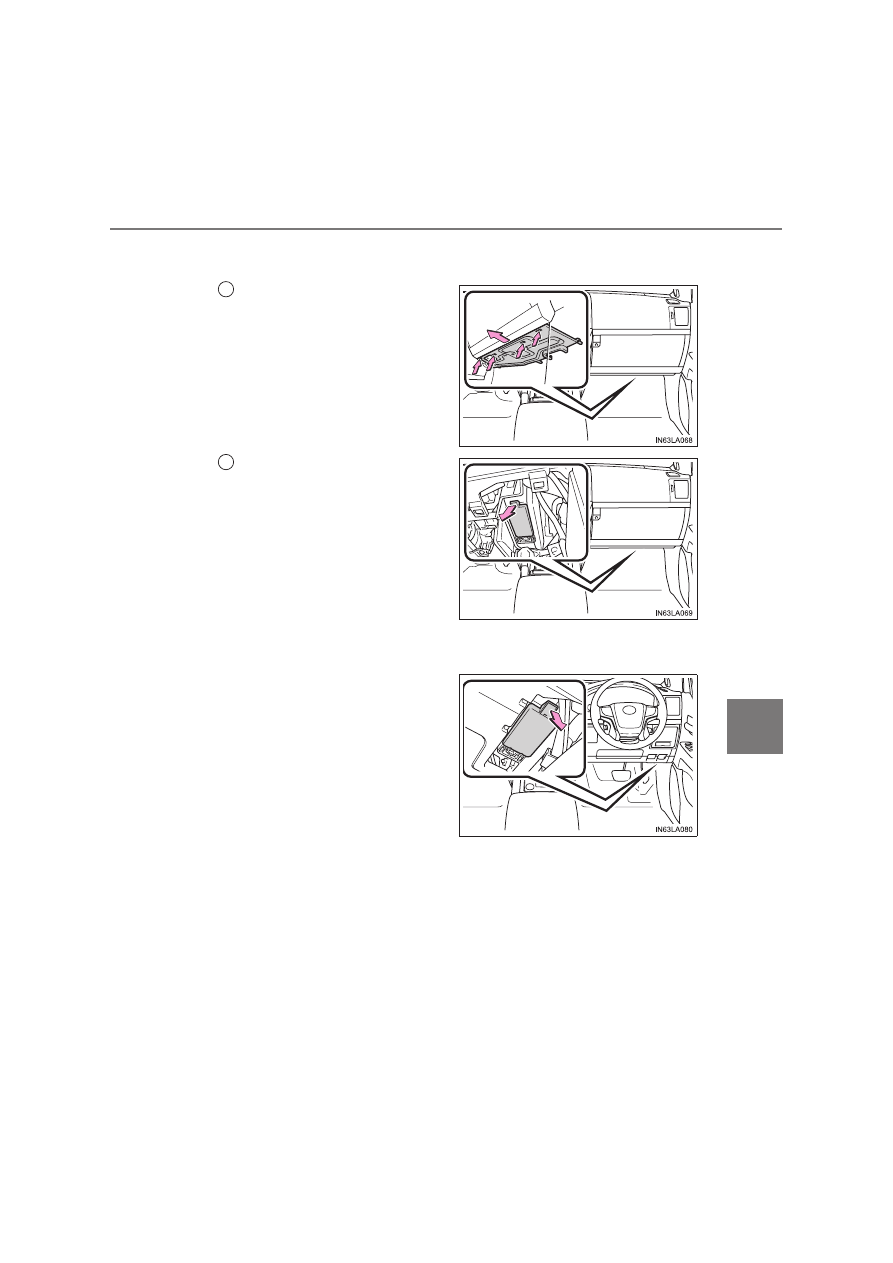

Панель  приборов  со  стороны  пассажира  (автомобили  с  левым
рулем)

Снимите крышку.

Снимите крышку.

X

Панель  приборов  со  стороны  водителя  (автомобили  с  правым
рулем)

Снимите крышку.

1

2

778

7-3. Самостоятельное техническое обслуживание

X

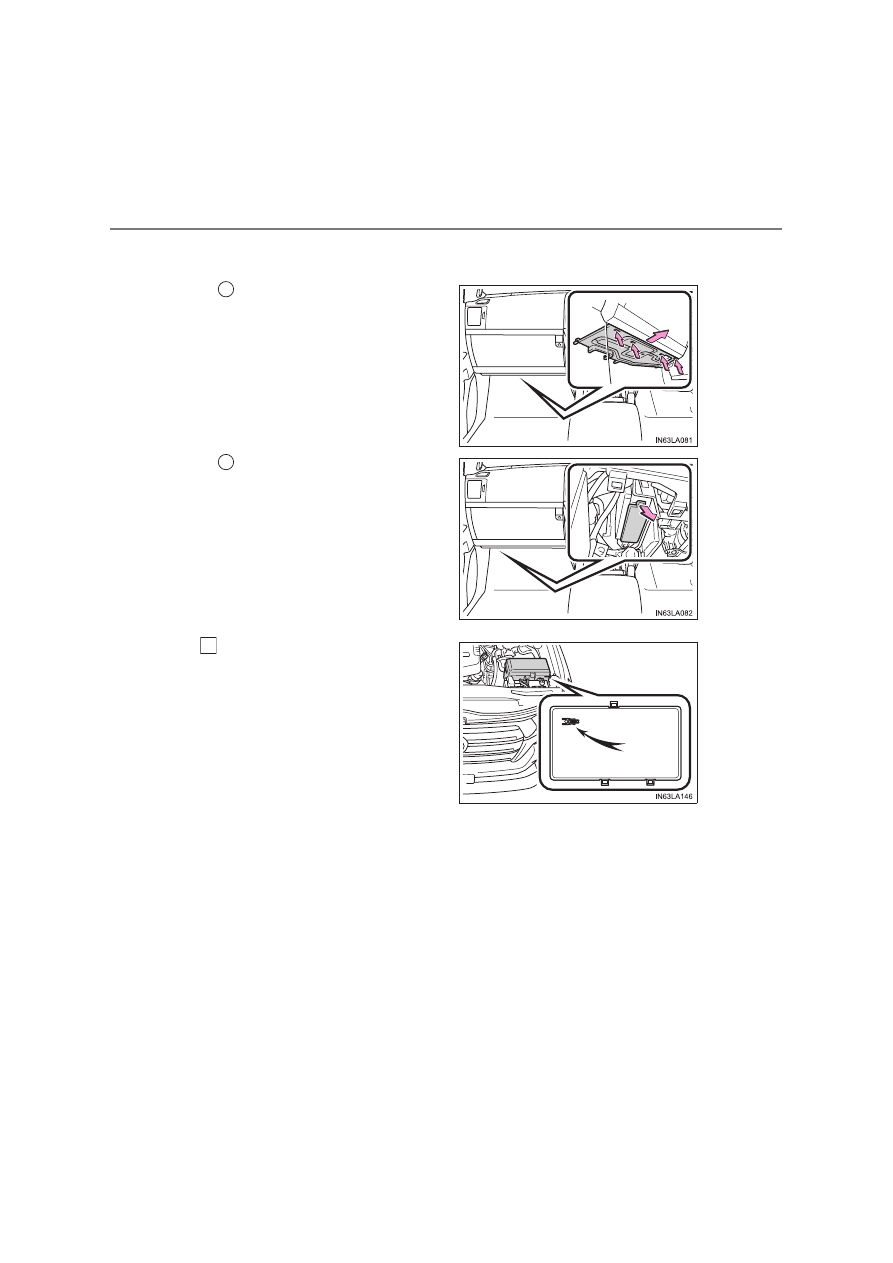

Панель  приборов  со  стороны  пассажира  (автомобили  с  правым
рулем)

Снимите крышку.

Снимите крышку.

Извлеките

плавкий

предохранитель,

используя

прилагаемый съемник.

С  помощью  съемника  можно
извлечь

только

плавкий

предохранитель типа A.

1

2

3

779

7-3. Самостоятельное техническое обслуживание

7

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

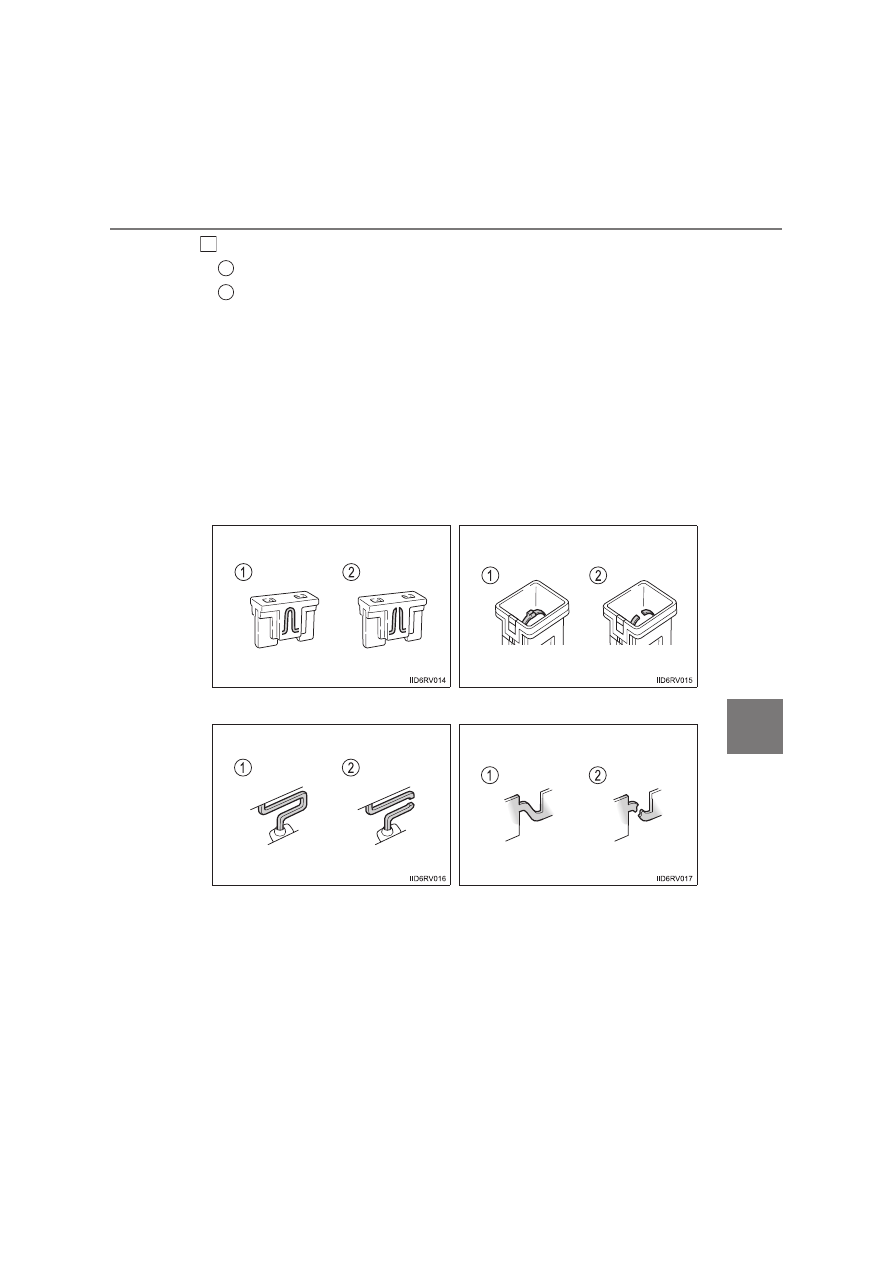

Проверьте, не перегорел ли предохранитель.

Исправный предохранитель

Перегоревший предохранитель

Типы A и В:
Замените  перегоревший  предохранитель  новым  предохранителем,
рассчитанным  на  соответствующую  номинальную  силу  тока.
Номинальная  сила  тока  указана  на  крышке  коробки  плавких
предохранителей.

Типы C и D:
Обратитесь к авторизованному дилеру или в ремонтную мастерскую
Toyota  либо  в  другую  организацию,  имеющую  соответствующую
квалификацию и оснащение.

4

1
2

X

Тип A

X

Тип B

X

Тип С

X

Тип D
