Toyota Corolla Fielder. Детальная схема рулевой рейки |
1 - наконечник рулевой тяги, 2 - шплинт, 3 - хомут,
|
Toyota Corolla Fielder. Установка рулевого механизма (модели с ГУР) |
1. Установите рулевой механизм в сборе (2WD). Момент затяжки 58 Нм
2. Установите промежуточный вал
3. Установите крышку отверстия под рулевую колонку.

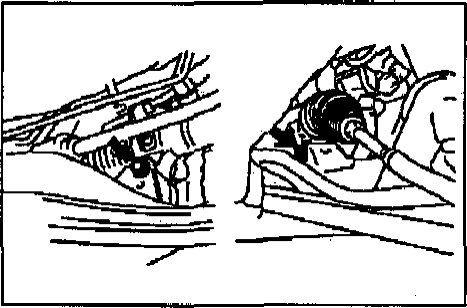

4. Модели 2WD. Установите поперечную балку с рулевым
механизмом в сборе
в) Затяните болты. Момент затяжки: Болт А 157 Нм , Болт В 113 Нм г) Подсоедините заднюю опору силового агрегата к поперечной балке и затяните три гайки. Момент затяжки 52 Нм
д) Установите продольную балку и затяните два болта. Момент затяжки 39 Нм
е) Подсоедините переднюю опору силового агрегата к поперечной балке

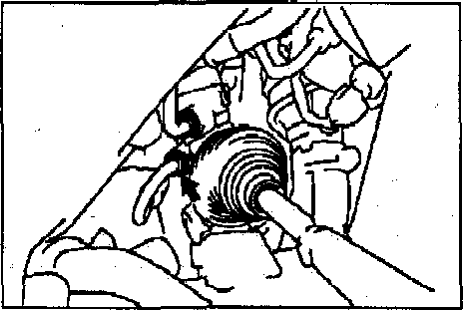

5. Модели 4WD. Установите механизм в сборе
6. Модели 4WD
7. Модели 4WD
8. Снимите двигатель стали.
9. Подсоедините нижние рычаги к поворотным кулакам и затяните болт и две
гайки.

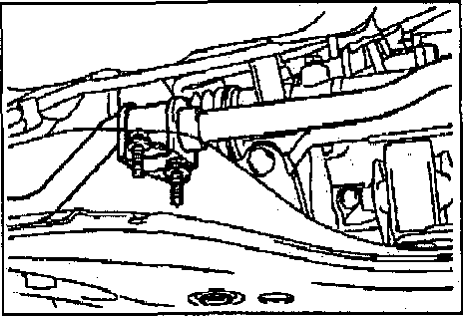

10. Подсоедините стойки стабилизатора поперечной устойчивости.

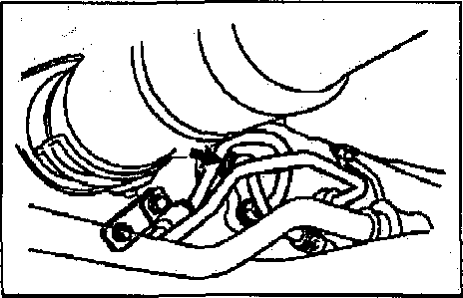

11. Модели 2WD. Подсоедините нагнетательный трубопровод
12. Модели 2WD. Подсоедините возвратный шланг. Момент затяжки 44 Нм

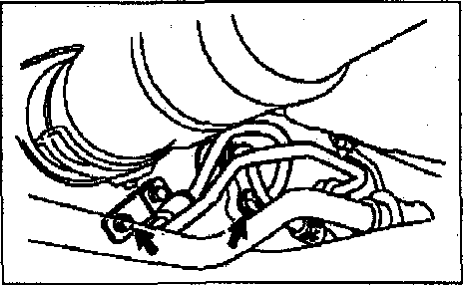

13. Модели 4WD. Подсоедините нагнетательный трубопровод
б) Подсоедините зажим. Момент затяжки 8 Нм
14. Модели 4WD. Подсоедините возвратный шланг
15. Подсоедините наконечники рулевых тяг
в) Установите новые шплинты.
Примечание: если отверстия для установки шплинта не совмещены,
16. Установите защиту двигателя
18. Подсоедините промежуточный вал № 2
|
Toyota Corolla Fielder. Замена рулевых тяг |
1. Отсоедините наконечник рулевой тяги от рычага поворотного кулака.
Примечание:

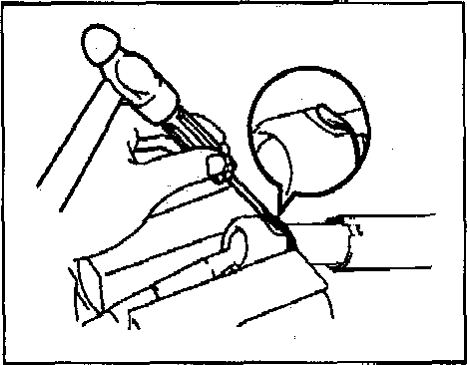

б) Используя специнструмент, снимите рулевые тяги
5. Установите рулевую тягу.
б) Установите и затяните рулевую тягу, как показано на рисунке. Момент затяжки 83 Нм
Примечание:
6. Установите чехол,
б) Установите малый хомут, но не закрепляйте его.
7. Установите наконечник рулевой тяги,
8. Подсоедините наконечник рулевой тяги к рычагу поворотного кулака.
|
