Тойота Рав 4.
Приборная панель
ПРЕДУПРЕЖДЕНИЕ !
Автомобили оборудованы системами безопасности (SRS),
включающими подушки безопасности и натяжители ремней
безопасности. Перед проведением работ около датчиков удара,
панели приборов и рулевой колонки отсоедините сначала
отрицательную, а затем положительную клеммы от
аккумуляторной батареи и подождите 2 мин. Это исключит
несанкционированное раскрытие подушек безопасности и
срабатывание натяжителей ремней безопасности, которые могут
нанести телесные повреждения. |
Снятие панели приборов производите следующим образом:
Выключите зажигание и отсоедините провод «массы» от аккумуляторной
батареи.
Снимите панели отделки с панели приборов и центральную консоль.
Снимите комбинацию приборов.
Отсоедините электрический разъем от подушки безопасности переднего
пассажира и на моделях с 2001 года выпуска, снимите подушку
безопасности.
Снимите радиоприемник с панели приборов.
Снимите пульт управления Кондиционер и охлаждениеом.
Снимите нижнюю левую панель отделки и усилитель панели. Выверните
болты крепления рулевой колонки и отклоните ее вниз от панели
приборов.
|
|
Рисунок

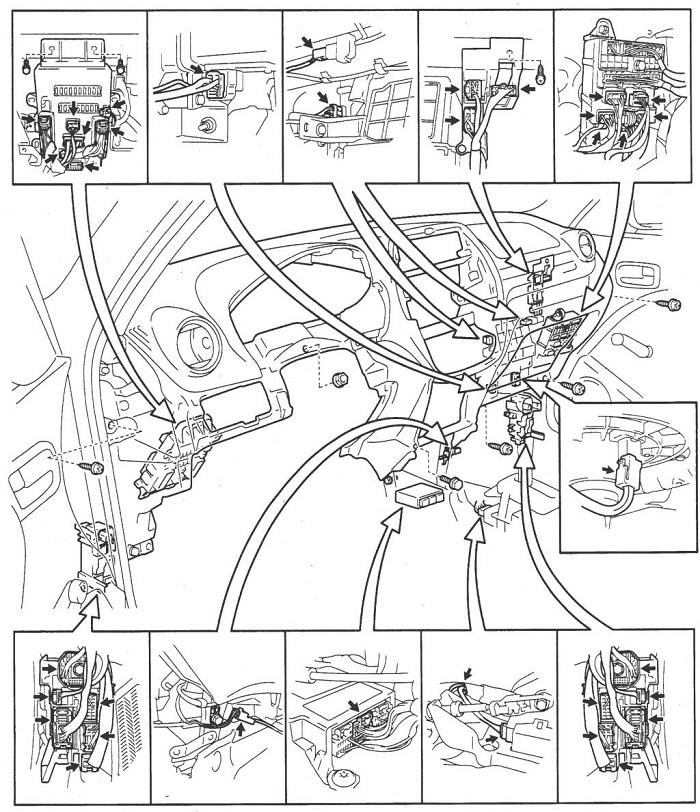

- 14.56. Расположение электрических разъемов панели приборов
на моделях с 2001 годамоделях с 2001 года
|
Промаркируйте и отсоедините Разъёмы от панели приборов ( смотрите
рисунок - 14.56 )
|
|
Рисунок

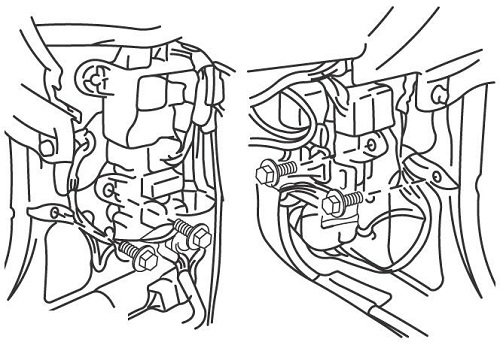

- 14.57. Расположение главных электрических разъемов панели
приборов на моделях до 2001 года
|
На моделях до 2001 года отсоедините главные Разъёмы с каждой стороны
панели приборов и выверните два болта крепления проводов массы в
центре панели приборов ( смотрите
рисунок - 14.57 )
|
|
Рисунок

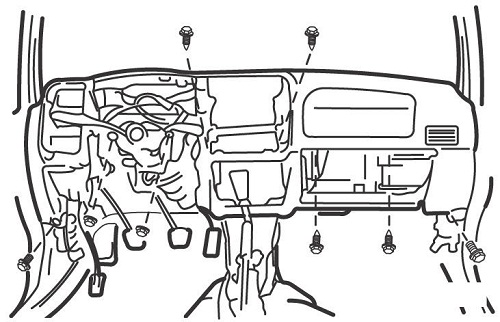

- 14.58. Расположение болтов, винтов и гаек крепления панели
приборов на моделях до 2001 года
|
|
|
Рисунок

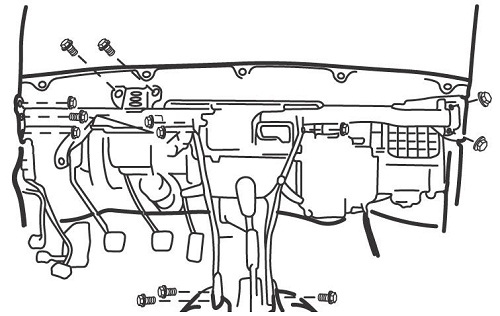

- 14.59. Расположение болтов крепления усилителя панели
приборов на моделях до 2001 года
|
Выверните все болты, винты и гайки крепления панели приборов к
кузову автомобиля, затем поднимите панель и через дверь, извлеките
из автомобиля ( смотрите
рисунок - 14.58 ).
Это трудоемкая работа и выполнять ее необходимо с помощником. Также,
возможно, потребуется вывернуть болты и снять усилитель панели
приборов ( смотрите
рисунок - 14.59 )
Установку панели приборов производите в последовательности, обратной
снятию. |
