Тойота Рав 4.
Радиатор отопителя
ПРЕДУПРЕЖДЕНИЯ!!
Автомобили оборудованы системами безопасности (SRS) включающими
подушки безопасности и натяжители ремней безопасности. Перед
проведением работ около датчиков удара, панели приборов и
рулевой колонки отсоедините сначала отрицательную, а затем
положительную клеммы от аккумуляторной батареи и подождите 2
мин. Это исключит несанкционированное раскрытие подушек
безопасности и срабатывание натяжителей ремней безопасности,
которое может вызвать травмы.
Не допускайте попадания охлаждающей жидкости на одежду и
лакокрасочное покрытие кузова. В противном случае промойте
поверхность большим количеством воды.
Соберите и утилизируйте слитую охлаждающую жидкость.
Кондиционер воздуха находится под давлением, поэтому не
вскрывайте контур системы кондиционирования, пока не откачан
хладагент.
Замену радиатора отопителя производите, когда двигатель
полностью остынет. |
ПРИМЕЧАНИЕ
Замена радиатора отопителя на автомобилях выпуска с 2001 года —
очень трудоемкая операция для самостоятельного выполнения, так
как требует снятия панели приборов и центральной консоли и
связана с разъединением большого количества электрических
разъемов. |
Снятие радиатора отопителя
Снятие на всех моделях. Если автомобиль оборудован системой
кондиционирования воздуха, откачайте хладагент из контура системы
кондиционирования на станции технического обслуживания.
Поверните ручку управления температурой воздуха, подаваемого в салон
автомобиля, в положение HOT (горячий)
Слейте охлаждающую жидкость.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной
батареи.
|
|

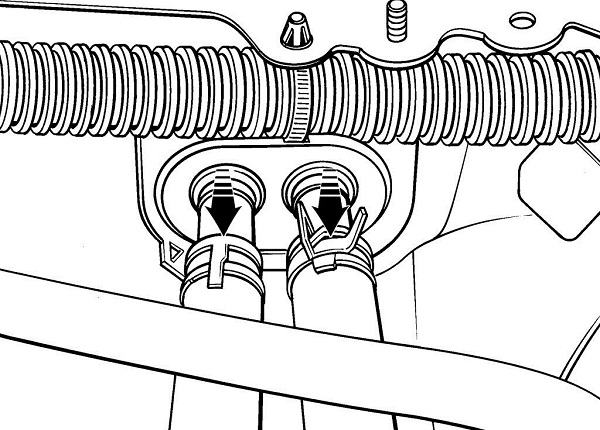

Рисунок
- 4.24. Места подсоединения шлангов подачи охлаждающей жидкости
к радиатору отопителя к трубкам на перегородке моторного отсека
|
В моторном отсеке ослабьте хомуты и отсоедините шланги подачи
охлаждающей жидкости к радиатору отопителя от труб на перегородке
моторного отсека ( смотрите
рисунок -
4.24 )
Снимите уплотнительные кольца с трубок, проходящих через перегородку
моторного отсека к радиатору отопителя.
Отсоедините трубопроводы системы кондиционирования от испарителя и
снимите уплотнительные кольца. Закройте концы трубопроводов пластиковыми
пробками, чтобы исключить попадание в них влаги из воздуха.
|
|

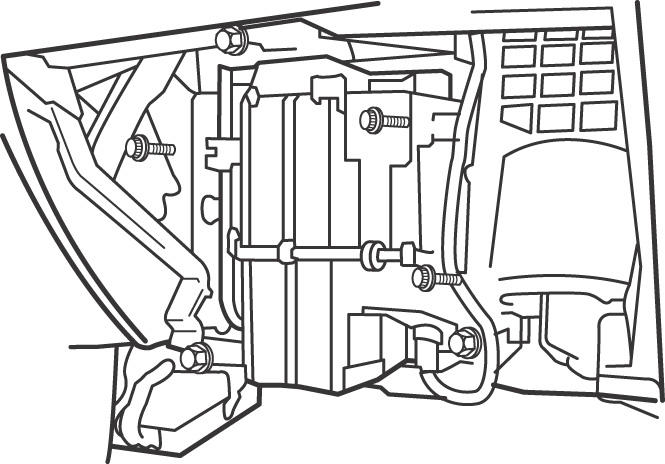

Рисунок
- 4.25. Расположение винтов крепления кожуха испарителя
|
. Снимите вещевой ящик с панели приборов. Выверните винты и снимите
кожух испарителя ( смотрите
рисунок -
4.25 )
Отсоедините от блока отопителя воздуховод подачи воздуха к ногам задних
пассажиров.
|
|
Рисунок
- 4.26. Расположение гаек крепления блока отопителя
|
Отверните 2 гайки и сдвиньте направо блок отопителя ( смотрите
рисунок -
4.26 )
Выверните болты, крепящие трубопровод отопителя к верхней части блока
отопителя, затем освободите зажим и извлеките радиатор отопителя.
|
|

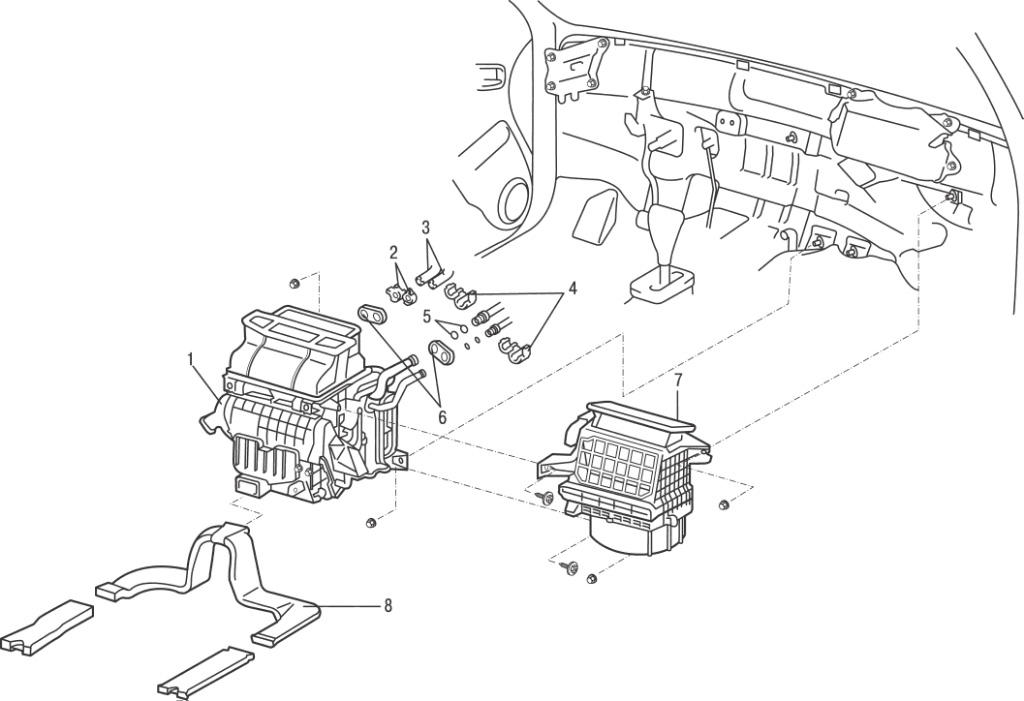

Рисунок
- 4.27. Блок отопителя и системы кондиционирования воздуха на
автомобилях выпуска с 2001 года: 1 – блок системы
кондиционирования воздуха; 2 – зажимы; 3 – шланги подачи
охлаждающей жидкости к радиатору отопителя; 4 – зажимы для
соединения трубопроводов контура кондиционирования к испарителю
(Quick Joint); 5 – уплотнительные кольца; 6 – уплотнение; 7 –
блок вентилятора отопителя; 8 – воздуховод подачи воздуха к
ногам задних пассажиров
|
На автомобилях выпуска с 2001 года. Снимите панель приборов и
усилительную балку. Отсоедините Разъёмы от двигателя вентилятора и
резистора вентилятора и снимите блок вентилятора отопителя ( смотрите
рисунок -
4.27 )
Снимите воздуховод подачи воздуха к ногам задних пассажиров.
Отверните 2 гайки и снимите блок системы кондиционирования воздуха.
Освободите зажимы и снимите терморезистор и жгут проводов с блока
системы кондиционирования воздуха.
|
|
Рисунок
- 4.28. Расположение винтов крепления испарителя к блоку системы
кондиционирования воздуха на автомобилях выпуска с 2001 года
|
Выверните винты и снимите испаритель с блока системы кондиционирования
воздуха ( смотрите
рисунок -
4.28 )
|
|

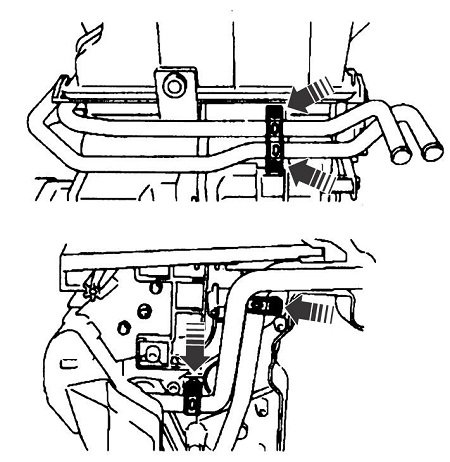

Рисунок
- 4.29. Расположение винтов крепления радиатора отопителя к
блоку системы кондиционирования воздуха на автомобилях выпуска с
2001 года
|
Выверните винты и снимите радиатор отопителя с блока системы
кондиционирования воздуха ( смотрите
рисунок -
4.29 )
Установка радиатора отопителя
Установка на автомобилях до 2001 года. Установку производите в
последовательности, обратной снятию. Залейте охлаждающую жидкость.
Заправьте хладагентом контур системы кондиционирования воздуха.
Заведите двигатель и Проверяйте функционирования систем отопления и
кондиционирования воздуха.
Установка на автомобилях с 2001 года. Установку производите в
последовательности, обратной снятию, с учетом следующего.
|
|

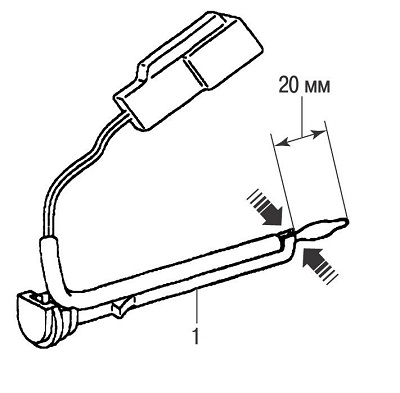

Рисунок
- 4.30. Установка терморезистора на кронштейне (1)
|
Проверяйте, что терморезистор, установленный на кронштейне, выступает на
20 мм ( смотрите
рисунок -
4.30 )
Залейте охлаждающую жидкость.
Заправьте хладагентом контур системы кондиционирования воздуха.
Заведите двигатель и Проверяйте функционирование систем отопления и
кондиционирования воздуха.
