Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 45

Fan Guard With Air Conditioning

4067 95024

Fan Guard With Air Conditioning

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6110182M2

Guard-Rh Fan

Schutz

Protecteur

Rejilla

1441500X1

Nut M6 Z5 Nyloc

Flachmutter M6

Ecrou

Tuerca De Retencion

339666X1

Bolt M6-20 Z5f

Maschschraube Metr M

Boulon M6 X 20

Tornillo

6110579M1

Fan Guard LH (With
Air-Con)

Schutzvorr

Garde

Rejilla

391074X1

Bolt, Hex. - M6 X 12

Sechskantschraube

Goupille

Tornillo

391074X1

Bolt, Hex. - M6 X 12

Sechskantschraube

Goupille

Tornillo

391038X1

Washer M6 - Large Zinc
Hardened

Scheibe

Rondelle

Arandela

3517435M2

Bracket Fan Guard

Haltevorrichtung

Support

Soporte De Fijación

T114905

Decal - Toxicity Hazard -
Refrigerant - Ansi

Aufkleber

Decalcomanie

Calcomania

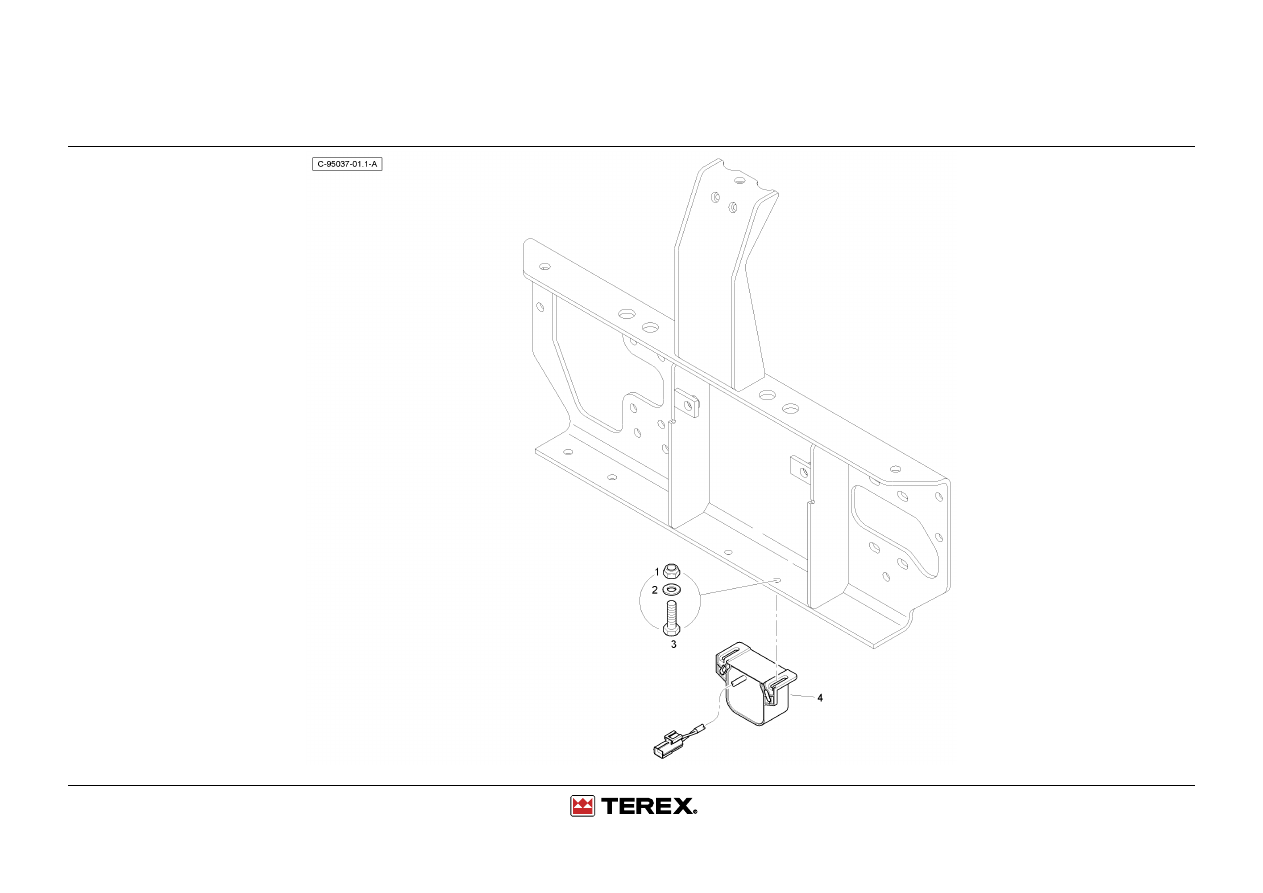

Reverse Alarm

4067 95037

Reverse Alarm

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1441500X1

Nut M6 Z5 Nyloc

Flachmutter M6

Ecrou

Tuerca De Retencion

390971X1

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

339666X1

Bolt M6-20 Z5f

Maschschraube Metr M

Boulon M6 X 20

Tornillo

6114877M91

Back Up Alarm

Rueckfahrwarner

Avertisseur Recul

Rueckfahrwarner

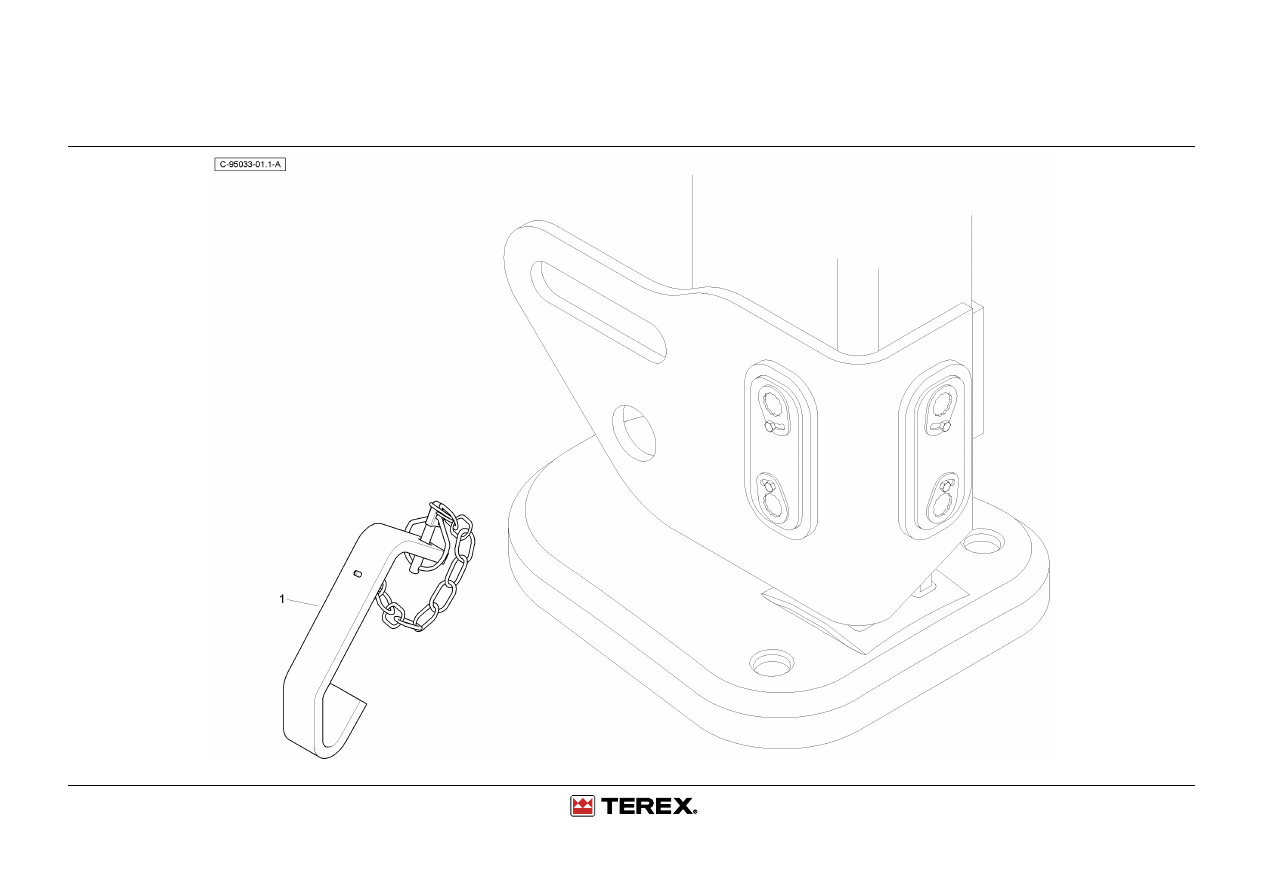

Stabiliser Leg Lock Up - Sideshift

4067 95033

Stabiliser Leg Lock Up - Sideshift

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

T105031

Bracket Assy - Stab Leg
Lock Up - 80 Series

Bracket Assy - Stab Leg Lock
Up - 80 Series

Bracket Assy - Stab
Leg Lock Up - 80
Series

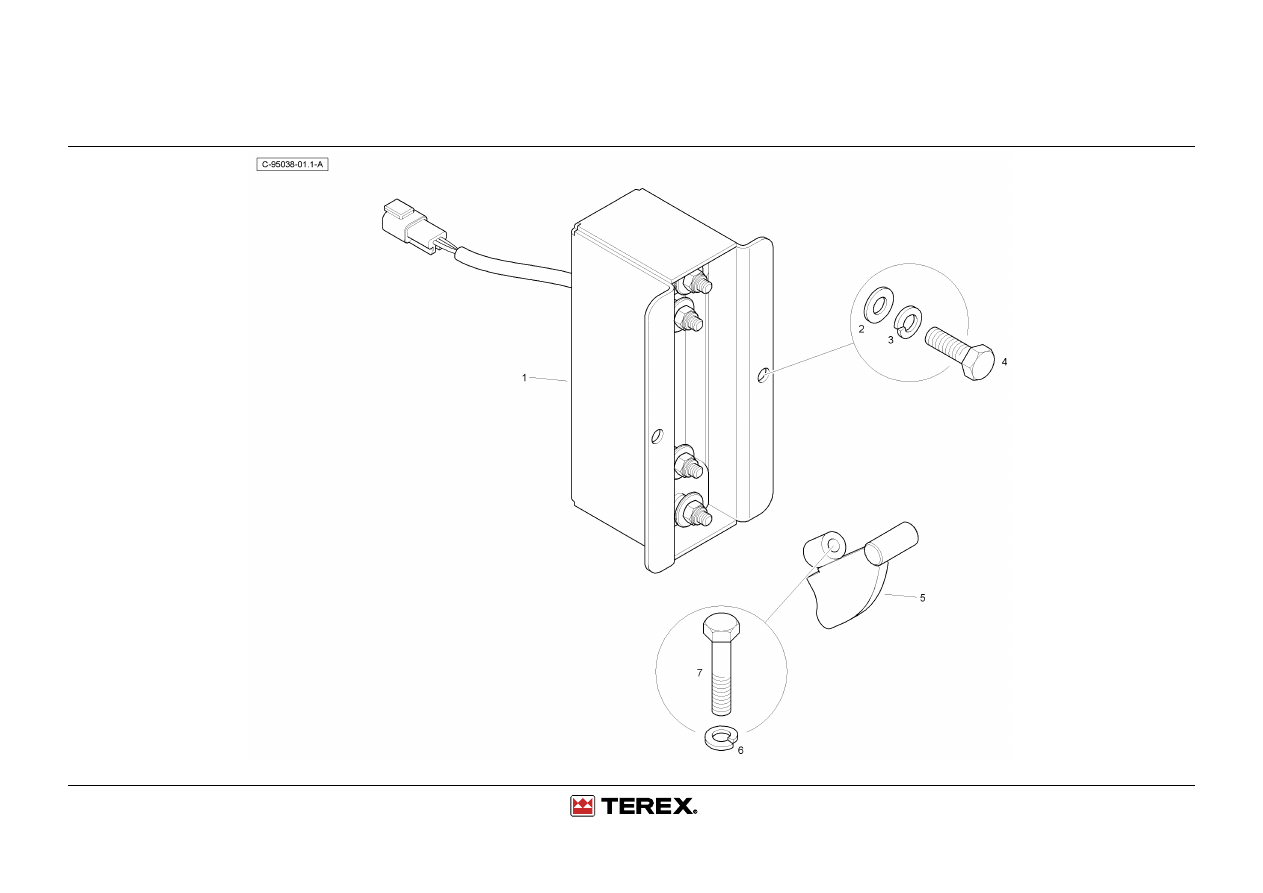

Stabiliser Leg Warning - Centremount

4067 95038

Stabiliser Leg Warning - Centremount

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

T103950

Cm Stab Leg Switch Assy

Cm Stab Leg Switch
Assy

390972X1

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

339374X1

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

339761X1

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

T103958

Striker W.A.

339374X1

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

339010X1

Bolt M8-40 Z5f

Bolzen

Goupille

Tornillo

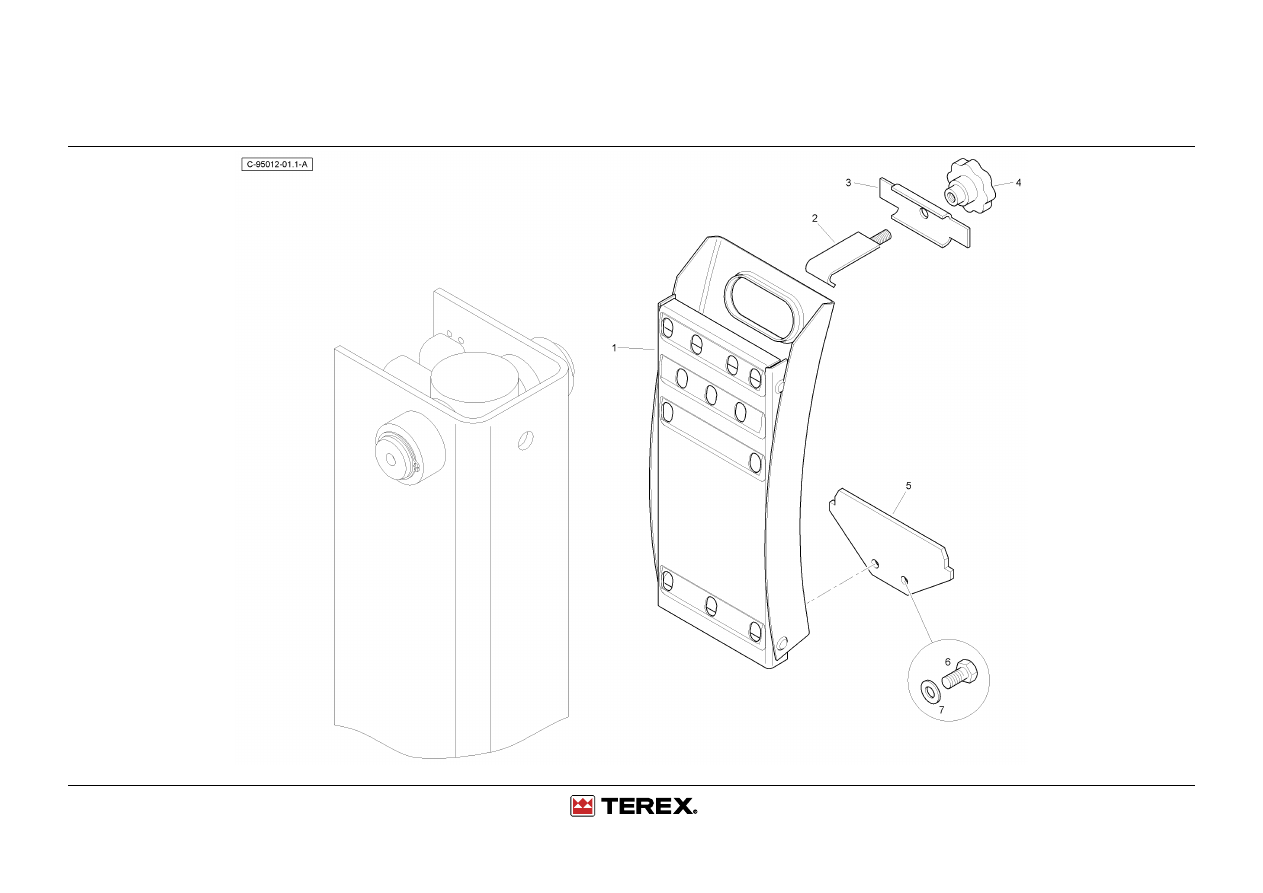

Wheel Wedge

4067 95012

Wheel Wedge

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

3042422M1

Wedge Wheel

Unterlegkeil

Cale De Blocage

Calce De Bloqueo

6102196M91

Strap-W/Assy-W/Wedg
e

Befestigungskleinte
ile

Pièces De Fixation

Piezas De Fijación

6102192M1

Retainer-Wheel Wedge

Befestigungsteil

Arrêtoir

Placa

3518438M1

Handwheel - Joystick Mtg.
Adjustment

Handgriff

Poignée

Asa

6102172M1

Plate-Mounting Wheel
Wedge

Platte

Plaque

Placa

339124X1

Bolt M8-16 Z5f

Maschschrb Metr - M8

Goupille

Tornillo

390972X1

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

Not Serviced

4067 98302

Not Serviced

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

Not Serviced

4067 98028

Not Serviced

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

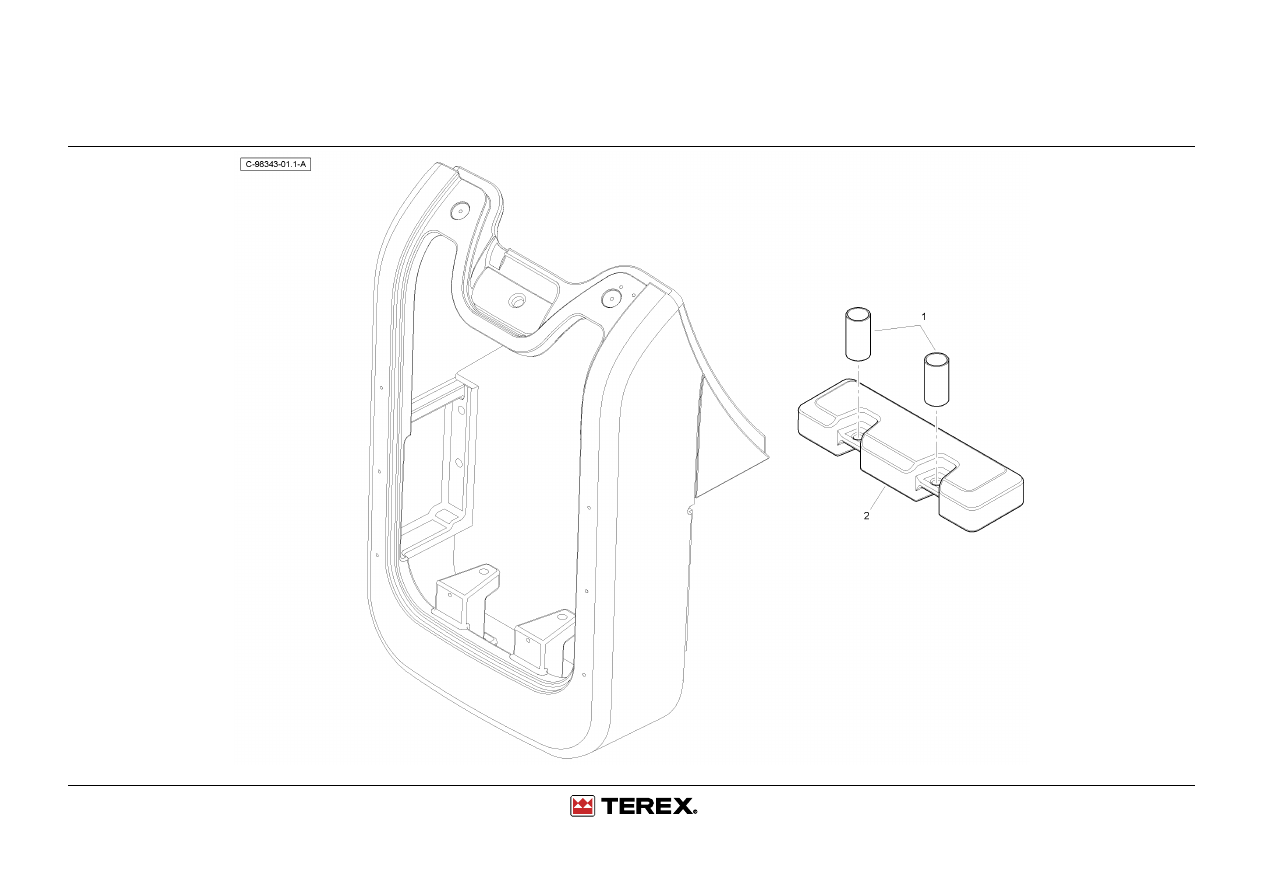

Single Counterweight Kit

4067 98343

Single Counterweight Kit

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

T101731

Steel Tube Spacer

Abstandstuck

Entretoise

Pieza Distancia

6114504M1

Counterweight

Gegengewicht

Contrepoids

Contrapeso

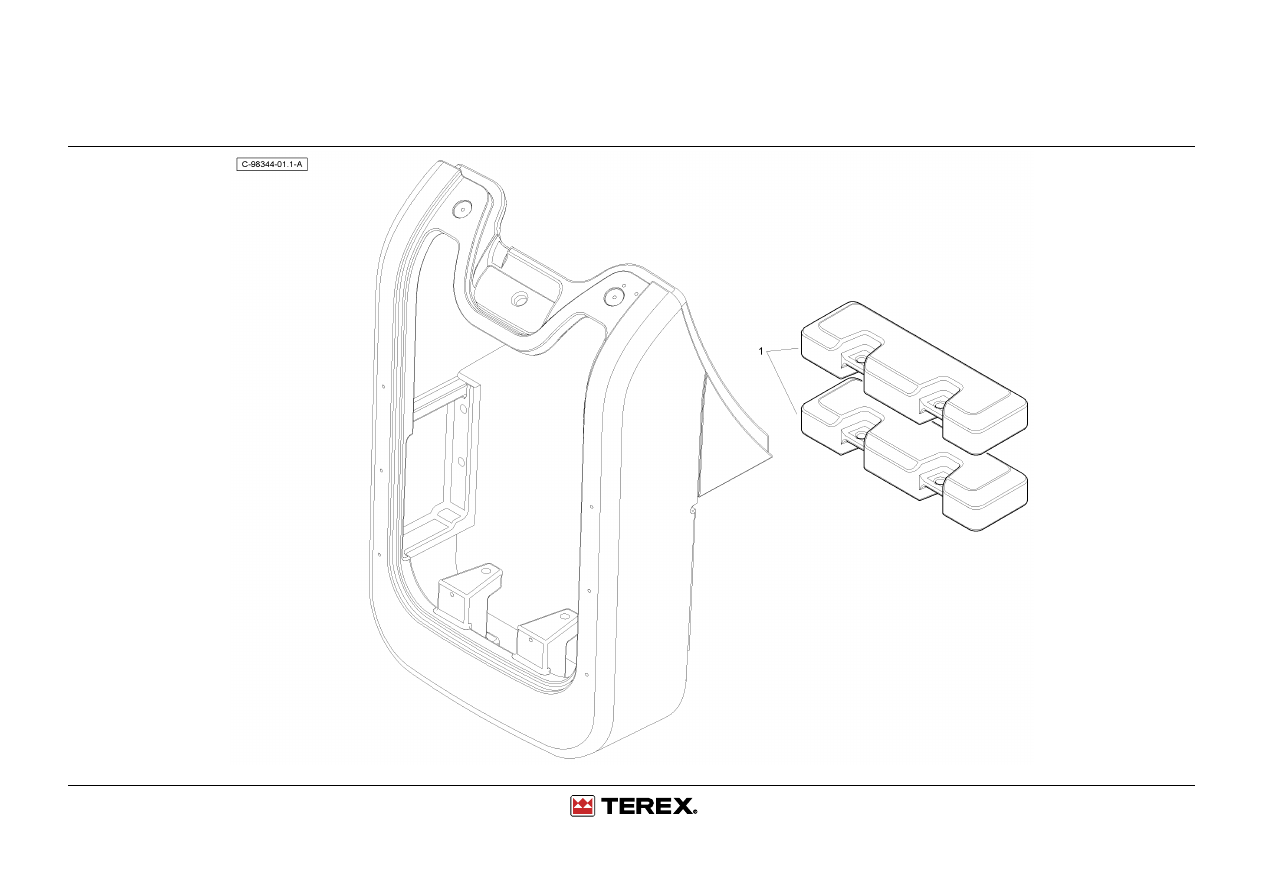

Double Counterweight Kit

4067 98344

Double Counterweight Kit

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6114504M1

Counterweight

Gegengewicht

Contrepoids

Contrapeso

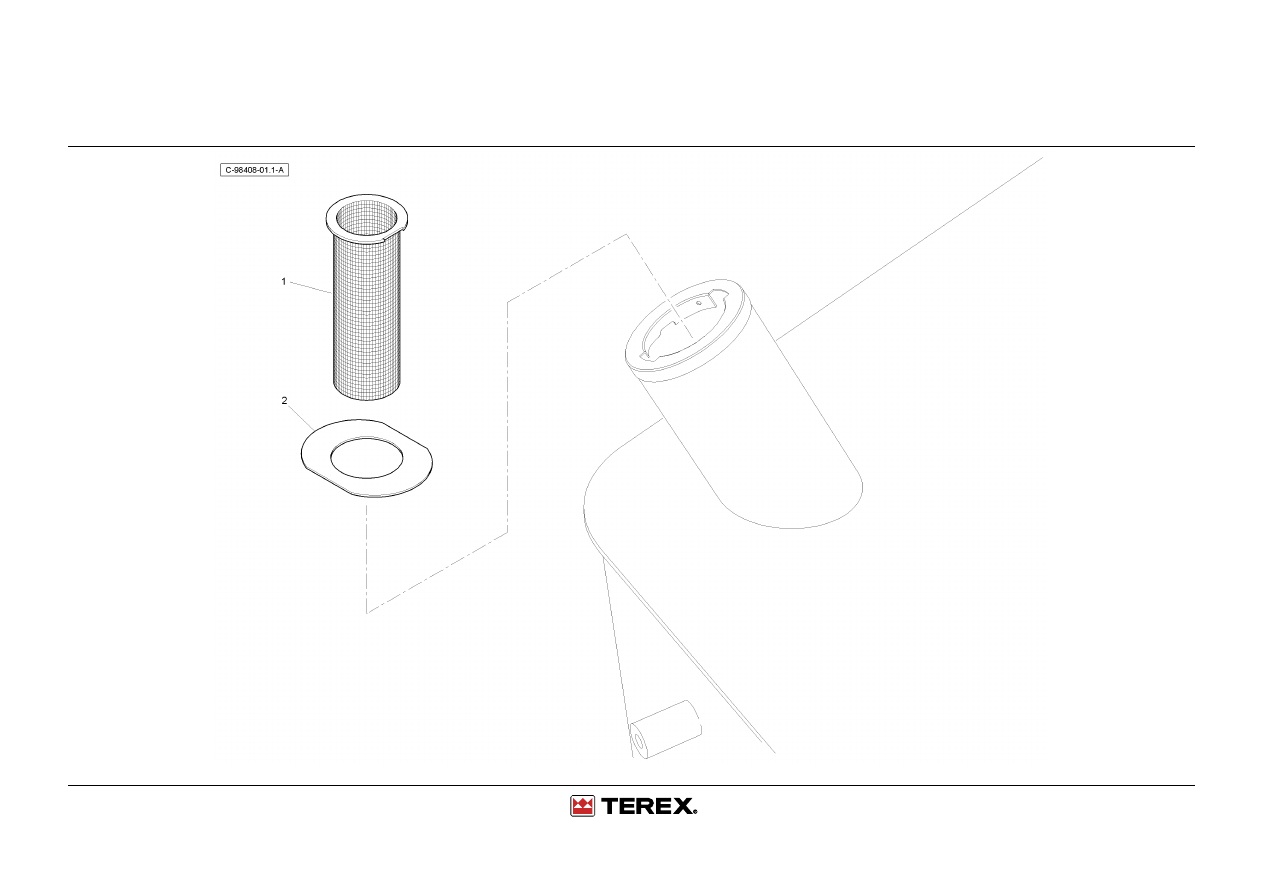

Fuel Strainer Kit

4067 98408

Fuel Strainer Kit

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

3518545M1

Strainer Assy. - Fuel Tank
Neck

Siebelement Kplt

Crépine Ass.

Alcachofa

T105053

Plate Collar

Platte

Plaque

Plato

Fuel Strainer Kit

4067 98314

Not Serviced

THIS PAGE INTENTIONALLY LEFT BLANK

Fuel Strainer Kit

4067 98427

Not Serviced

THIS PAGE INTENTIONALLY LEFT BLANK

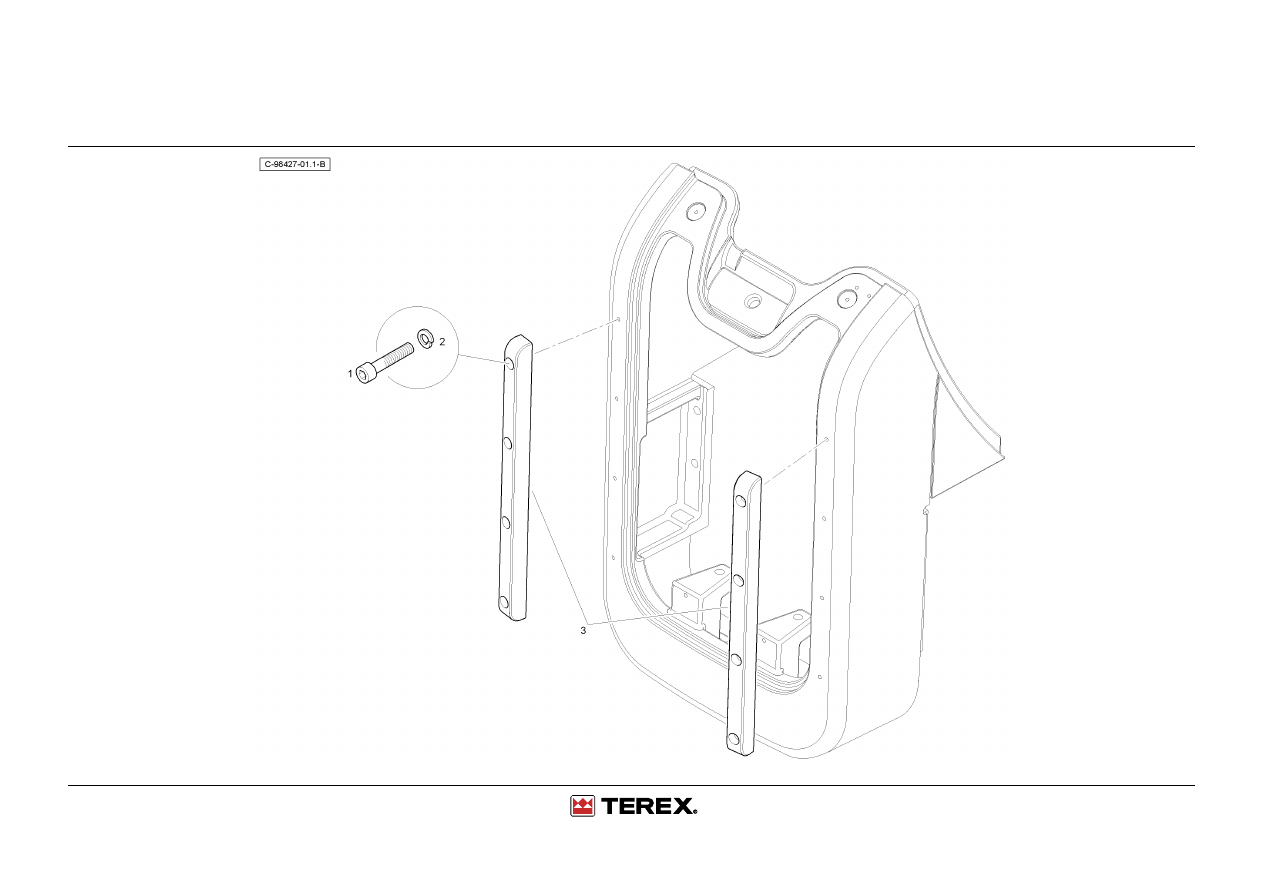

Bump Stop Kit - Hardnose

4067 98427

Bump Stop Kit - Hardnose

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

3009287X1

Machine Screw Hex Socket
Cap M8 X 40

Überholt

Démodé
;

Tornillo

339374X1

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

T116106

Bump Stop - Long

Anschlag

Butee

Paro

Not Serviced

4067 98029

Not Serviced

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

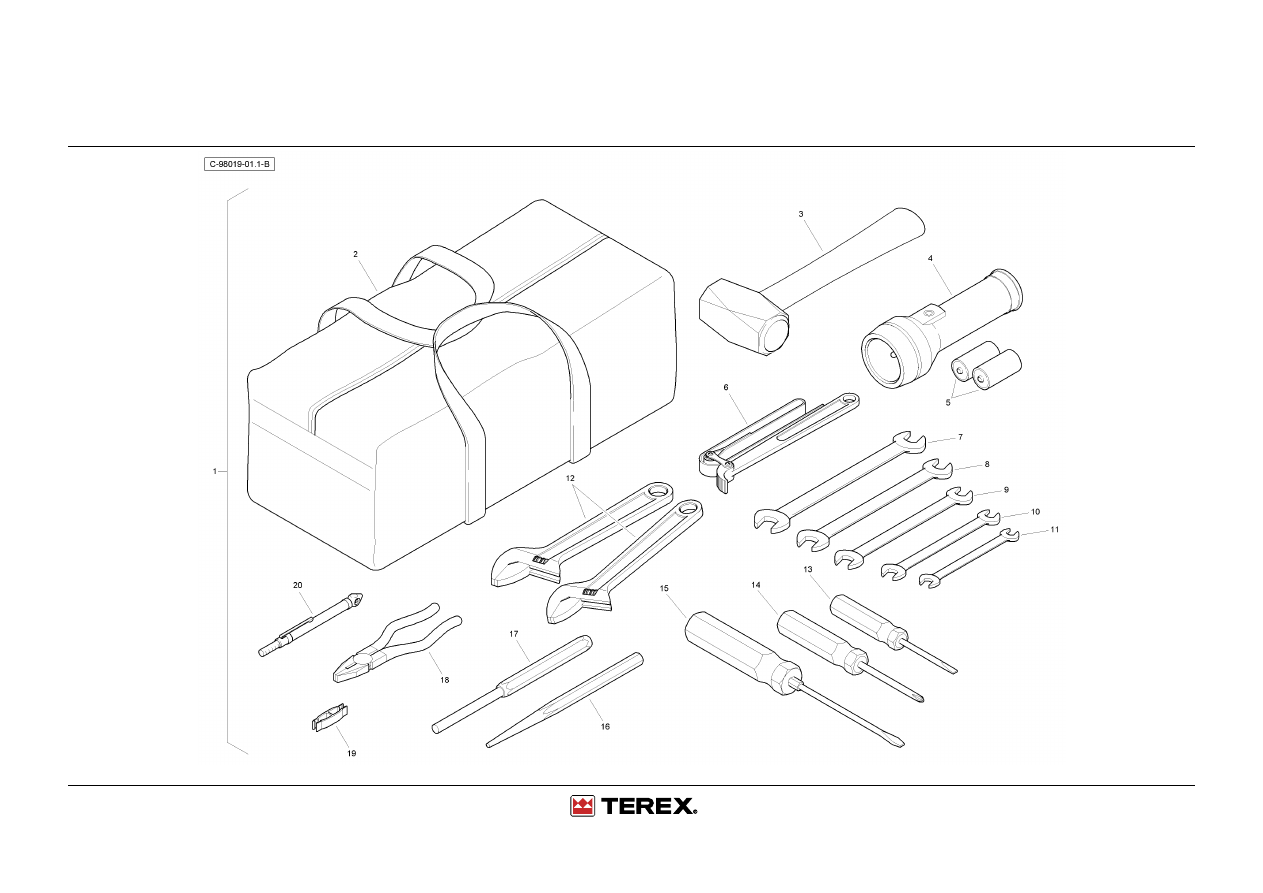

Service Tool Kit

4067 98019

Service Tool Kit

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

3621190M93

Tool Kit - Service

Werkzeugsatz

Jeu Outils

Herramientas

#BAG, TOOL

Bag, Tool

Ref. 1

#HAMMER

Hammer

2 1/2lb Lump Ref. 1

#TORCH

Torch

Ref. 1

#BATTERY

Battery

Pair Ref.1

#WRENCH

Wrench

Oil Filter 100mm Ref. 1

#SPANNER

Spanner

18 X 19mm Ref. 1

#SPANNER

Spanner

16 X 17mm Ref. 1

#SPANNER

Spanner

14 X 15mm Ref. 1

#SPANNER

Spanner

12 X 13mm Ref. 1

#SPANNER

Spanner

10 X 11mm Ref. 1

#SPANNER

Spanner

Adjustable Ref. 1

#SCREWDRIVER

Screwdriver

Flat Ref. 1

#SCREWDRIVER

Screwdriver

Flat Ref. 1

#SCREWDRIVER

Screwdriver

Cross Head Ref. 1

#DRIFT

Drift

Taper Ref. 1

#DRIFT

Drift

Parallel Ref. 1

#PLIERS

Pliers

6" Engineers Ref. 1

#FUSE REMOVER

Fuse Remover

Ref. 1

#GAUGE

Gauge

Tyre Pressure Ref. 1

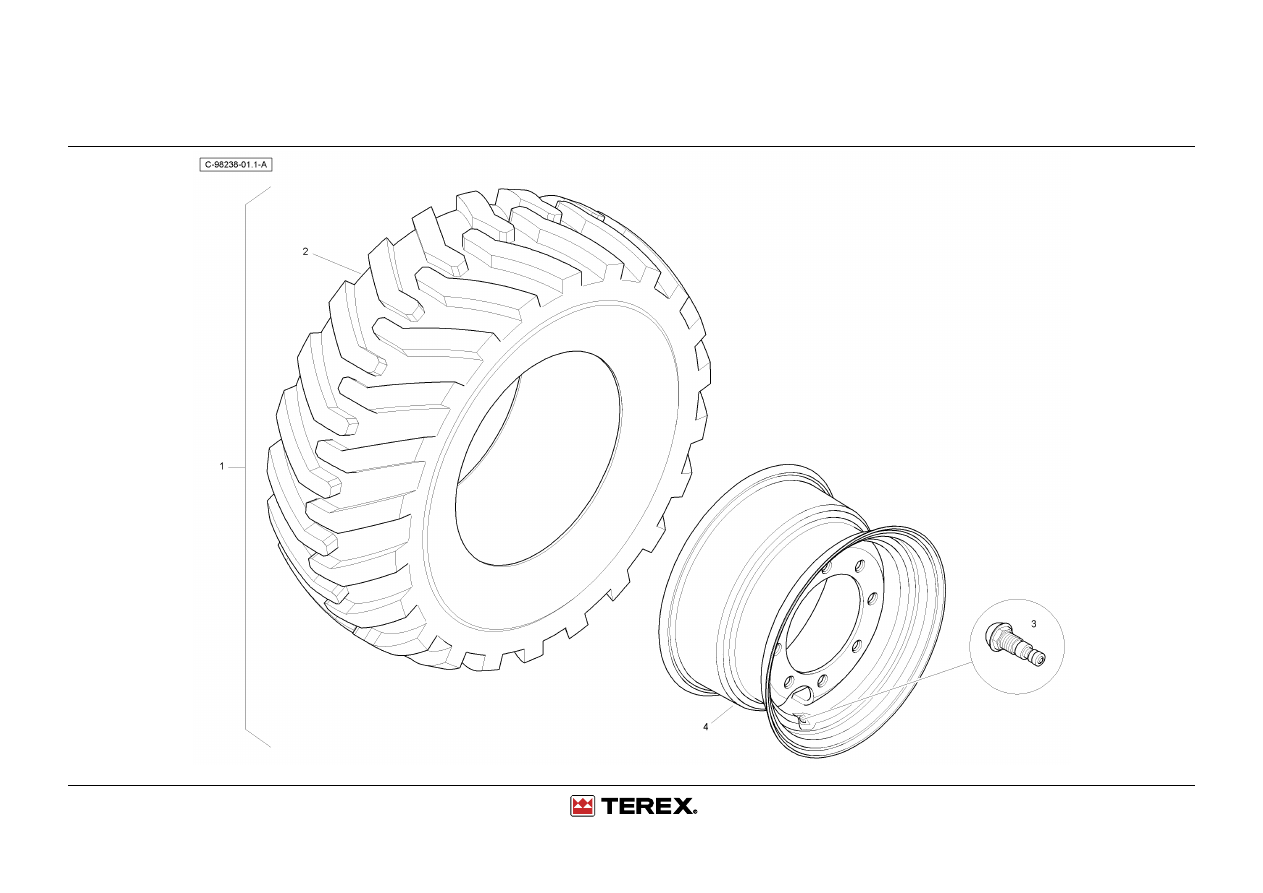

Spare Wheel - Front - White

4067 98238

Spare Wheel - Front - White

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6111466M91W01

Wheel Assy LH

Rad Mit Bereifg

Roue Et Pneu

Rueda, Conj.

3504261M2

Tyre - Firestone 12.5 - 18
10ply R4

Reifen

Pneu

Neumático

842537M1

Valve Wheel Boa

Ventilspindel

Soupape

Válvula De Inflado

6111445M91W01

Rim 11 X 18 (Terex White)

Felge

Jante

Felge
