TATRA T815. Электросхемы приборов - часть 1

В следующей части приведены отдельные схемы соединения всех возможных электрических приборов автомобиля TATRA 815-2 тип EURO III. К отдельным частичным схемам приведена легенда использованных элементов, а в случае потребности соединение (стрелка) с другими элементами.

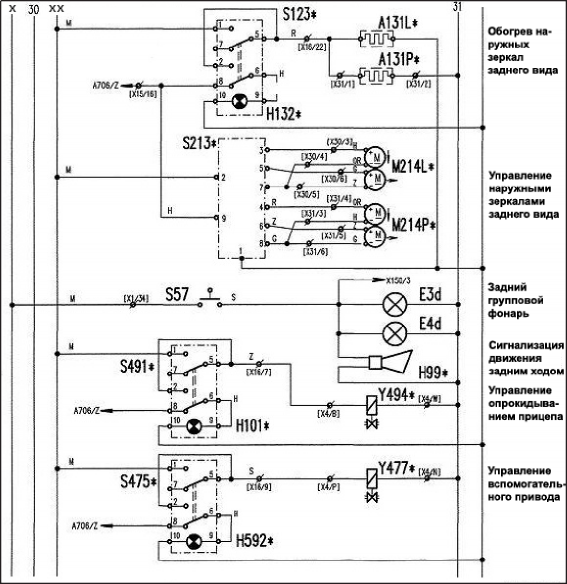

Рис. 15.17 Электрическая схема - 1- часть

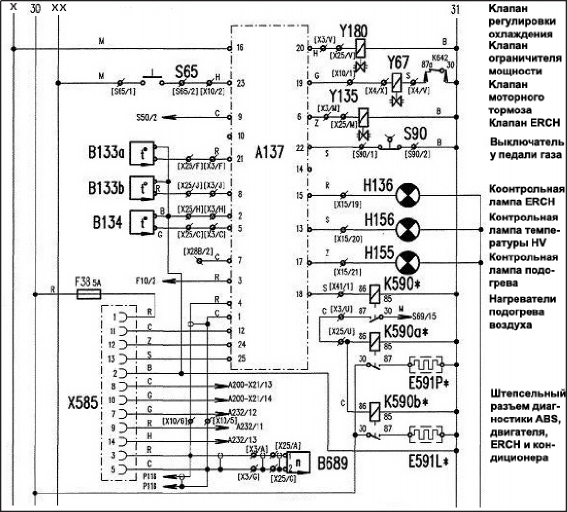

Рис. 15.18 Электрическая схема - 2- часть

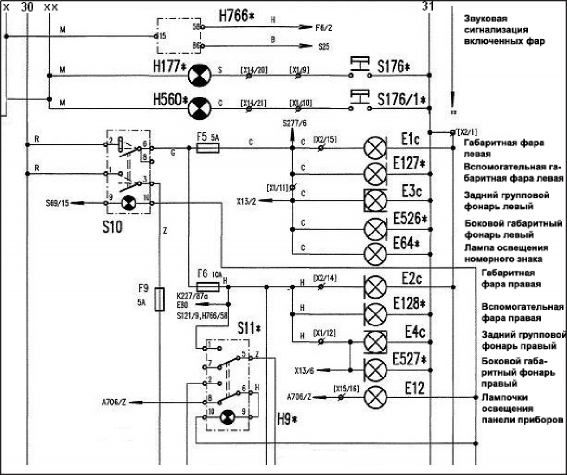

Рис. 15.19 Электрическая схема - 3 - часть

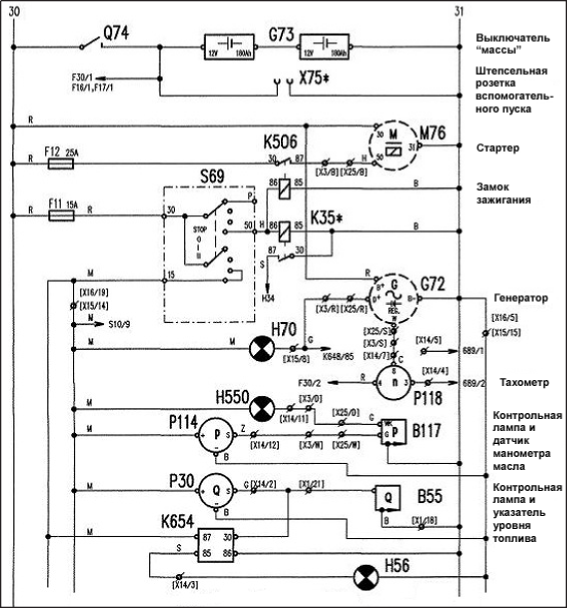

Рис. 15.20 Электрическая схема - 4- часть

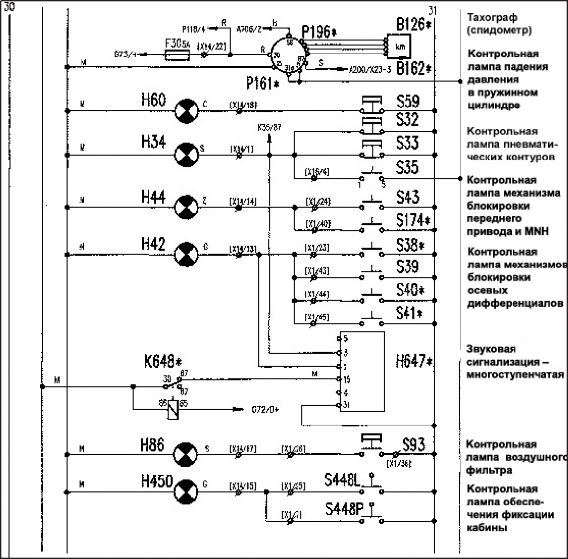

Рис. 15.21 Электрическая схема - 5- часть

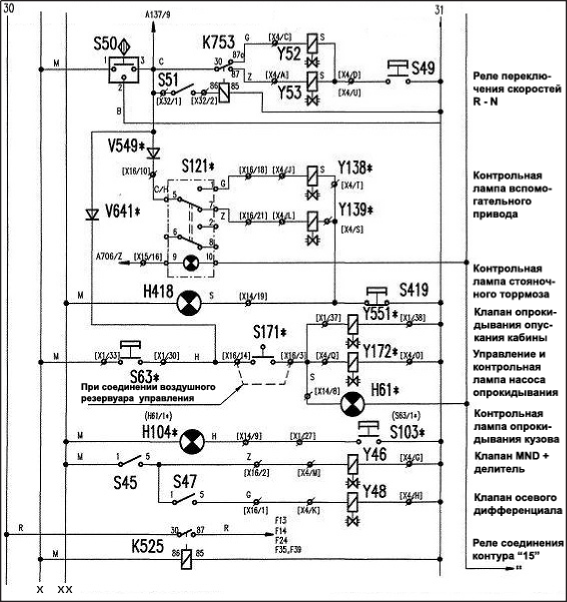

Рис. 15.22 Электрическая схема - 6- часть

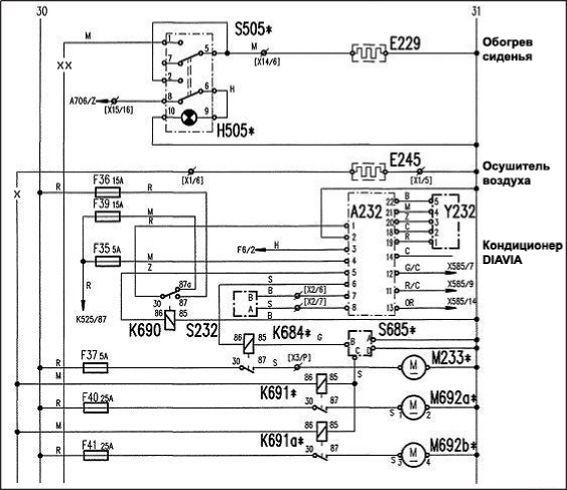

Рис. 15.23 Электрическая схема - 7- часть
