TATRA T815. Снятие и установка регулятора оборотов вентилятора отопления и вентиляции

1. Причины снятия




   1. Регулятор оборотов вентилятора не работает.

б) Технические условия

1. Разъединить плюсовый кабель от аккумулятора.

в) Порядок снятия

1. Снять целую приборную доску согласно: (См. Подглава 13.5.14).



2. Отсоединить шланг для охлаждения регулятора.

3. Отвинтить два болта, снять крышку регулятора вместе с регулятором 1.

4. Разъединить соединение электрических магистралей к регулятору.

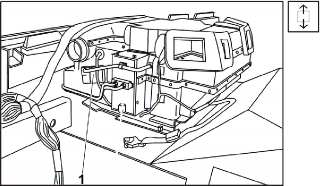

Рис. 13.101 Снятие регулятора оборотов вентилятора

г) Порядок установки

1. Подсоединить соединение электрических магистралей к регулятору.

2. Установить регулятор 1 в распределительную коробку и закрепить его к ней с помощью двух болтов.

3. Соединить шланг для охлаждения регулятора и установить крышку регулятора.




   Рис. 13.102 Установка регулятора оборотов вентилятора




4. Установить целую приборную доску согласно: (См. Подглава 13.5.13).

TATRA T815. Снятие и установка распределительной коробки зависимого отопления и вентиляции

1. Причины снятия




   1. Поврежденный распределительная коробка или некоторые ее компоненты.

б) Teхнические условия

1. Разомкнуть плюсовый кабель от контакта аккумуляторных батарей.

2. Снять приборную доску в сборе.

в) Порядок снятия

1. Снять приборную доску в сборе согласно: (См. Подглава 13.5.13).



2. Oтсоединить от распределительной коробки в сборе впускные и выпускные трубопроводы теплообменникa зависимого отопления согласно (См. Подглава 13.5.16).

3. Oтключить включатели электрической проводки.

4. Oтсоединить шланги выдувания воздуха.

5. Вывинтить четыре болта, прикрепляющие распределительную коробку к кожуху двигателя, коробку вынуть из кабины.

г) Порядок установки

1. Вставить распределительную коробку в кабину и прикрепить при помощи четырех болтов.

2. Присоединить шланги выдувания воздуха.

3. Подключить включатели электрической проводки.

4. Присоединить к распределительной коробке в сборе впускные и выпускные трубопроводы теплообменникa зависимого отопления согласно (См. Подглава 13.5.16).

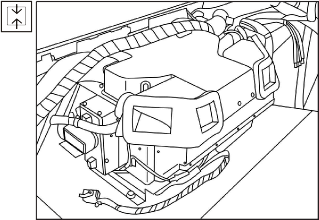

   Рис. 13.103 Снятие распределительной коробки

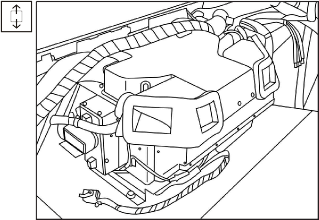

   Рис. 13.104 Установка распределительной коробки




5. Установить приборную доску в сборе согласно: (См. Подглава 13.5.13).
