TATRA T815. Снятие и установка замка двери

1. Причины снятия




   1. Замок не действует надежно при закрывании двери.

   2. Нельзя закрыть (открыть) дверь.

б) Teхнические условия

1. После установления замка необходимо отрегулировать закрывание двери.

в) Порядок снятия

1. Oткрыть дверь и удалить филенку согласно: (См. Подглава 13.5.4).

2. Oткинуть фольгу над крайней верхней и нижней полостью внутренней стены двери.






3. Вынуть резиновую заглушку отверстия 3.

4. Давлением пальцев или при помощи отвертки вынуть из соединения с замком на месте 3 прихватки к:

   • тяге предохранителя,

   • тяге внутренней ручки,

   • тяге внешней ручки,

   • тяге замка ”FAB”.

5. Meханизм замка двери 2 установить рукой в положение, которое соответствует закрытию двери (направлением вниз).

6. Вывинтить четыре винта 1 и замок двери опустить через полость в нижнюю часть и вынуть через нижнее отверстие во внутренней стене двери.

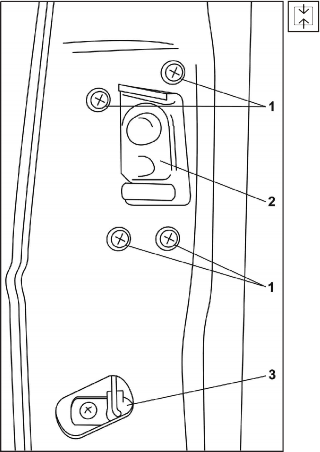

Рис. 13.37 Снятие замка двери

г) Порядок установки

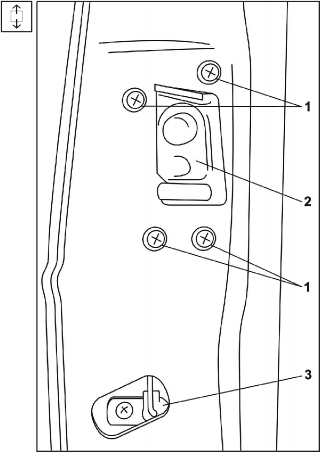

Рис. 13.38 Установка замка двери

1. Замок двери вставить в полость двери и высунуть его через полость двери вверх в положение, когда совпадают отверстия замка для винтов 1 с прижимными отверстиями в листовом железе двери.

2. Замок двери прикрепить посредством привинчения и подтяжки четырех винтов 1.

3. В месте 3 соединить с замком прихвата к:

   • тяге предохранителя,

   • тяге внутренней ручки,

   • тяге внешней ручки,

   • тяге замка “FAB”.

4. В отверстие 3 установить резиновую заглушку.







5. Проверить правильность работы замка двери.

6. Наклеить изоляционную фольгу на внутреннюю стену двери.

7. Установить филенку двери согласно: (См. Подглава 13.5.4).

8. По мере необходимости отрегулировать закрывание двери посредством смещения наезда двери находящегося на колонке кабины.
