TATRA T815. Снятие и установка серьги рессоры, опорной цапфы и замка листовой рессоры

1. Причины снятия и установки




   1. На поверхности серьги рессоры имеются трещины.

   2. Oпорные цапфы и рабочие поверхности замков изношены.

б) Teхнические условия

1. Использовать только оригинальные запасные части.

2. Разрешается смятие замков 3  6 мм.

3. Все незащищенные поверхности соприкосновения смазать консервирующим средством

FLUIDFILM-AR.

в) Порядок снятия

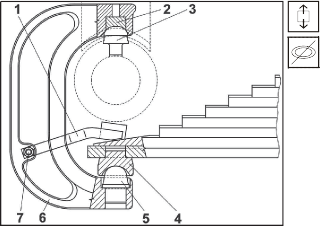

Рис. 8.28 Прикрепление серьги листовой рессоры - снятие

г) Порядок установки

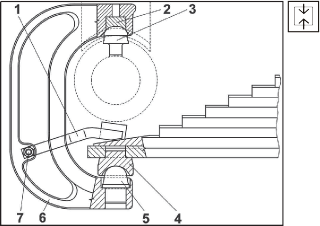

Рис. 8.29 Прикрепление серьги листовой рессоры - установка

1. Поднять полуось и снять колесо машины.

2. Вывинтить гайку из соединения с болтом 7 и вынуть замок 1.

3. Полуось опустить так, чтобы освободилась серьга 6 и серьгу снять.

4. В зависимости от повреждения заменить (вытолкнуть) oпорные цапфы 3, 5 и опорные вкладыши 2, 4.

5. Замок отремонтировать или заменить, чтобы соответствовал техническим условиям.

1. В серьгу 6 запрессовать (втолкнуть) oпорную цапфу 5 и опорный вкладыш 2.

2. В полуось втолкнуть (прессованная посадка не должна быть вставной) oпорную цапфу 3.

3. Oпорный вкладыш 4 втолкнуть в лист листовой пружины.

4. Положить серьгу 6 на опорную цапфу 3 на полуоси, полуось приподнять до самого опорного вкладыша 4 листовой пружины. Meжду полуосью и вторым листом задней листовой пружины засунуть замок в сборе 1.

5. Замок с серьгой свинтить болтом и гайкой до момента 34 + 9 Нм.

6. Присоединить колесо и опустить домкрат.

TATRA T815. Снятие и установка листовой рессоры

Причины снятия и установки

1. На некоторых листах рессоры имеются трещины.

2. Усталость листов рессоры.




   б) Teхнические условия




   1. Все шплинты и пружинные шайбы заменить новыми.

   2. Все незащищенные поверхности соприкосновения смазать консервирующим средством

   FLUIDFILM-AR




   в) Порядок снятия

   1. Поднять заднюю часть машины и подложить ее под трубу соединительной части.

   2. Необходимо снять колеса машины со сторо- ны, на которой будет меняться листовая рессора.

   3. Демонтировать серьги рессоры (См.

      Подглава 8.5.10).

   4. Приподнять заднюю листовую пружину при помощи передвижного домкрата.

   5. Вывернуть гайки 4, снять шайбы 3, вынуть болты 1 и снять предохранительную стремянку в сборе 2.

   6. Листовую пружину опустить передвижным домкратом и вынуть из-под машины.






      Рис. 8.30 Прикрепление листовой рессоры к раме - снятие




   7. В случае замены листа листовой пружины ее необходимо сжать под прессом со стремянкой рессоры 1, вывинтить болты 2 с шайбами 3.

   8. После ослабления пресса вынуть лист из стремянки и заменить новым.

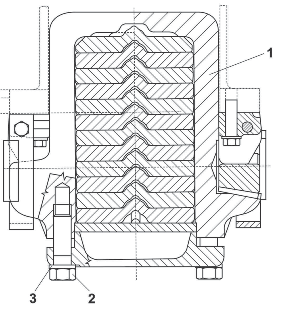

   Рис. 8.31 Листовая рессора в стремянке -

   снятие




   г) Порядок установки

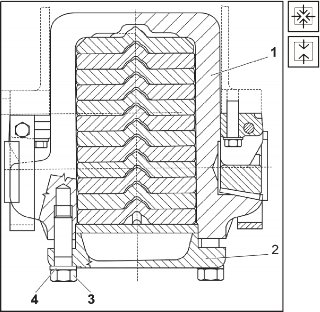

   Рис. 8.32 Листовая рессора в стремянке- установка

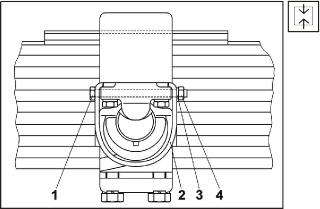

   Рис. 8.33 Прикрепление листовой рессоры к раме - установка




   1. Листы листовой пружины в стремянке рессоры 1 снять под прессом, надеть шайбу крепления 2 и привинтить болты 3 с шайбами 4 к серьге. Болты подтянуть моментом 280 ± 30 Нм.

   2. Пружину со стремянкой поместить в на передвижной домкрат и вставить ее под крепление в соединительной части.




   3. Поднять листовую пружину, прикрепить стремянку в сборе 2 и привинтить болтами 1 с шайбами 3 и гайками 4 и подтянуть моментом 34 + 9 Нм.

   4. Освободить передвижной домкрат.







   5. Присоединить серьги рессоры (См. Подглава 8.5.10).

   6. Присоединить колеса машины.

   7. Проверить наклон колес.
