Suzuki Grand Vitara JB416 / JB420. Manual - part 398

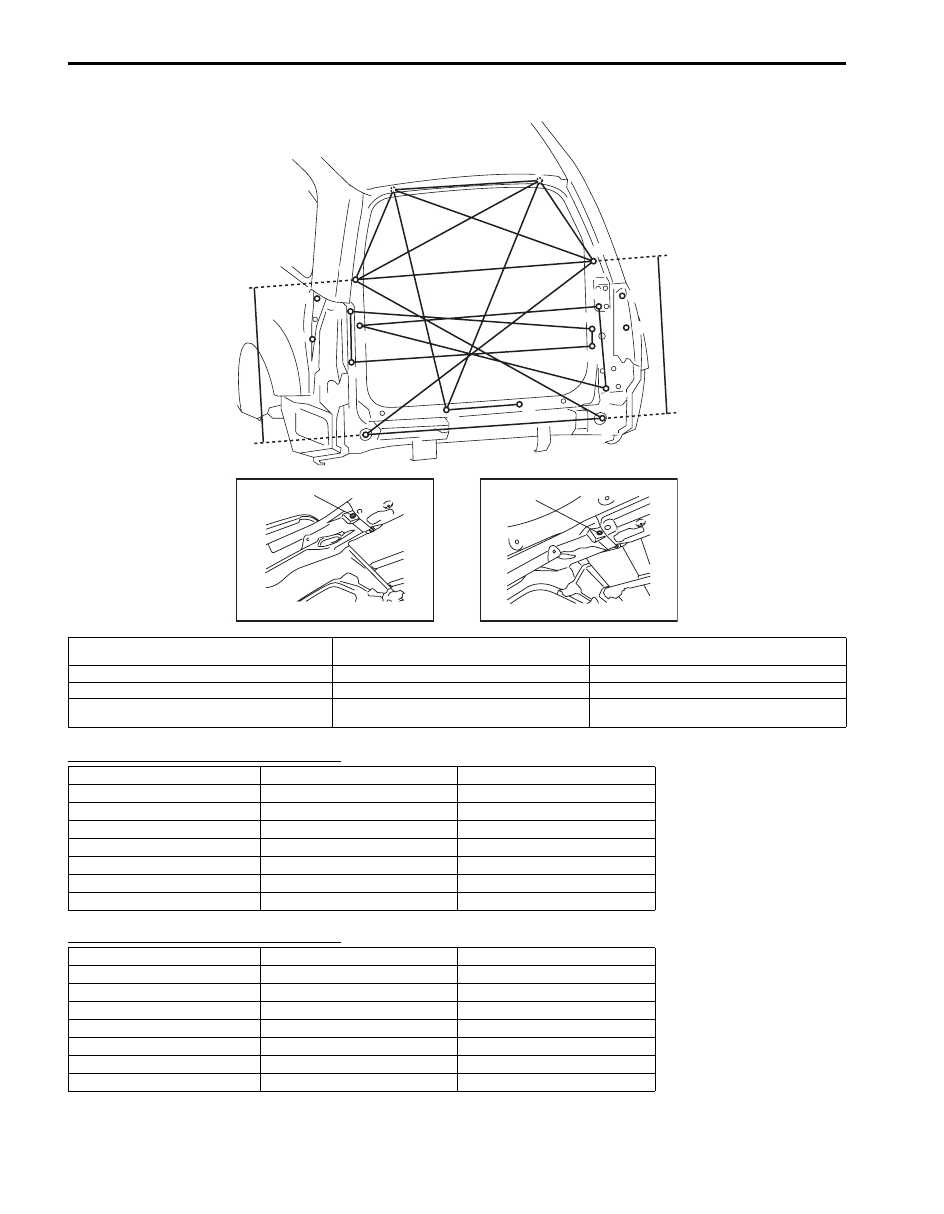

9K-5 Body Structure:

Rear End Door

Hole to hole distance for 5 door model

Hole to hole distance for 3 door model

a

b

c

d

e

j

k

l

m

f

g

h

i

a'

b'

f'

g'

i'

h'

a

a

[A]

[B]

I5JB0A9B0005-01

[A]: 5 door model

c (c’). Rear combination lamp installation hole

g (g’). Rear combination lamp clip installation

hole

[B]: 3 door model

d (d’). Rear end door switch installation hole

h (h’). Jig hole (

φ 15 mm)

a (a’). Roof back inner panel bolt installation hole

e (e’). Rear combination lamp installation hole

i (i’).  Rear bumper installation hole

b (b’). Jig hole (

φ 15 mm)

f (f’). Rear combination lamp clip installation

hole

a-a’: 718 mm (28.27 in.)

b-h: 729 mm (28.70 in.)

e-l: 1208 mm (47.56 in.)

a-b: 436 mm (17.17 in.)

b-h’: 1355 mm (53.35 in.)

f-f’: 1491 mm (58.70 in.)

a-b’: 1002 mm (39.45 in.)

b’-h: 1347 mm (53.03 in.)

g-g’: 1548 mm (60.94 in.)

a-i: 1019 mm (40.12 in.) b’-h’: 727 mm (28.62 in.)

h-h’: 1138 mm (44.80 in.)

a’-b: 1006 mm (39.61 in.)

c-e: 264 mm (10.39 in.)

i-i’: 300 mm (11.81 in.)

a’-b’: 438 mm (17.24 in.)

c-k: 1214 mm (47.80 in.)

j-m: 385 mm (15.16 in.)

a’-i: 1120 mm (44.09 in.)

d-j: 1163 mm (45.79 in.)

k-l: 145 mm (57.09 in.)

b-b’: 1138 mm (44.80 in.)

d-m: 1213 mm (47.76 in.)

a-a’: 718 mm (28.27 in.)

b-h: 729 mm (28.70 in.)

e-l: 1208 mm (47.56 in.)

a-b: 436 mm (17.17 in.)

b-h’: 1355 mm (53.35 in.)

f-f’: 1491 mm (58.70 in.)

a-b’: 1002 mm (39.45 in.)

b’-h: 1347 mm (53.03 in.)

g-g’: 1548 mm (60.94 in.)

a-i: 1019 mm (40.12 in.) b’-h’: 727 mm (28.62 in.)

h-h’: 1138 mm (44.80 in.)

a’-b: 1006 mm (39.61 in.)

c-e: 264 mm (10.39 in.)

i-i’: 300 mm (11.81 in.)

a’-b’: 438 mm (17.24 in.)

c-k: 1214 mm (47.80 in.)

j-m: 385 mm (15.16 in.)

a’-i: 1120 mm (44.09 in.)

d-j: 1163 mm (45.79 in.)

k-l: 145 mm (57.09 in.)

b-b’: 1138 mm (44.80 in.)

d-m: 1213 mm (47.76 in.)

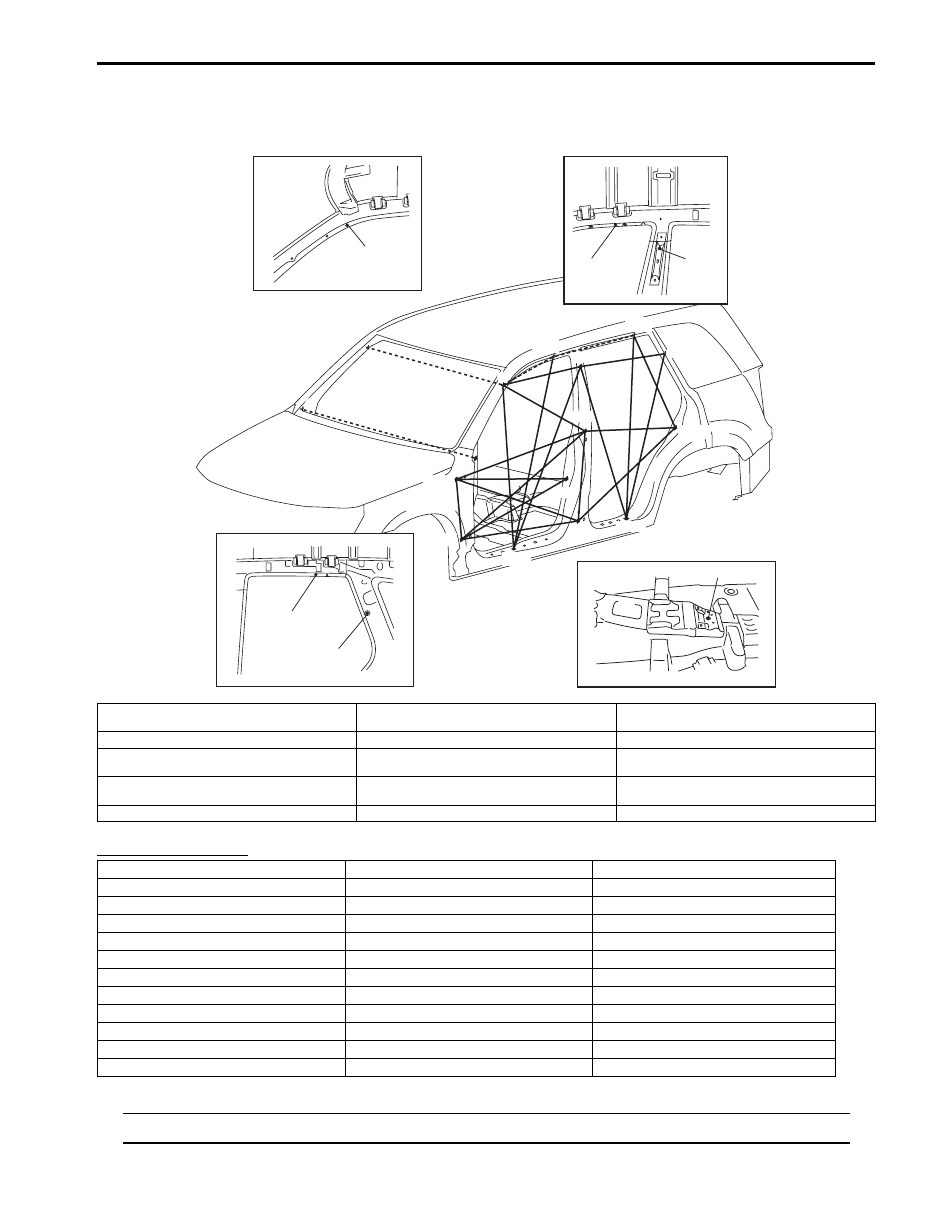

Body Structure:  9K-6

Side Body

5 door model

Hole to hole distance

NOTE
Use jig hole (o) as datum point to check symmetry of body structure.



a'

a

b

b'

c, (c')

d, (d')

e, (e')

f, (f')

n, (n')

g, (g')

h, (h')

i, (i')

j, (j')

k, (k')

l, (l')

m, (m')

k, (k')

l, (l')

o

a, (a')

j, (j')

i, (i')

I5JB0A9B0006-02

a (a’). Jig hole (

φ 8 mm)

f (f’). Rear door lower hinge installation front side

hole

k (k’). Jig hole (

φ 8 mm)

b (b’). Steering support member installation hole

g (g’). Front door switch installation hole

l (l’). Rear quarter upper trim installation hole

c (c’). Front door upper hinge installation front side

hole

h (h’). Rear door upper hinge installation upper side

hole

m (m’). Rear door switch installation hole

d (d’). Front door lower hinge installation front side

hole

i (i’). Jig hole (

φ 8 mm)

n (n’). Rear side shill scuff installation hole

e (e’). Front side shill scuff installation hole

j (j’). Jig hole (

φ 8 mm)

o. Jig hole (

φ 10 mm)

a-a’: 1248 mm (49.13 in.)

d(d’)-f(f’): 1085 mm (42.72 in.)

i-i’: 1302 mm (51.26 in.)

a(a’)-e(e’): 1093 mm (43.03 in.)

d(d’)-g(g’): 1081 mm (42.56 in.)

i(i’)-n(n’): 1063 mm (41.85 in.)

a(a’)-h(h’): 731 mm (28.78 in.)

d(d’)-h(h’): 1226 mm (44.33 in.)

i(i’)-l(l’): 833 mm (32.80 in.)

a(a’)-i(i’): 573 mm (22.56 in.)

e-e’: 1567 mm (61.69 in.)

j-j’: 1205 mm (47.44 in.)

a(a’)-j(j’): 340 mm (13.39 in.)

e(e’)-i(i’): 1248 mm (49.13 in.)

j(j’)-k(k’): 753 mm (29.65 in.)

b-b’: 1506 mm (59.29 in.)

e(e’)-j(j’): 1239 mm (48.78 in.)

k-k’: 1190 mm (46.85 in.)

c-c’: 1594 mm (62.76 in.)

f-(f’): 1621 mm (63.82 in.)

k(k’)-m(m’): 713 mm (28.07 in.)

c (c’)-d(d’): 345 mm (13.58 in.)

f(f’)-h(h’): 391 mm (15.39 in.)

k(k’)-n(n’): 1171 mm (46.10 in.)

c(c’)-f(f’): 1123 mm (44.21 in.)

f(f’)-m(m’): 979 mm (38.54 in.)

l-l’: 1329 mm (52.32 in.)

c(c’)-g(g’): 1149 mm (45.24 in.)

g-g’: 1472 mm (57.95 in.)

l(l’)-n(n’): 1069 mm (42.09 in.)

c(c’)-h(h’): 1148 mm (45.20 in.)

h-h’: 1580 mm (62.20 in.)

m-m’: 1476 mm (58.11 in.)

d-d’: 1630 mm (64.17 in.)

h(h’)-m(m’): 859 mm (33.82 in.)

n-n’: 1567 mm (61.69 in.)

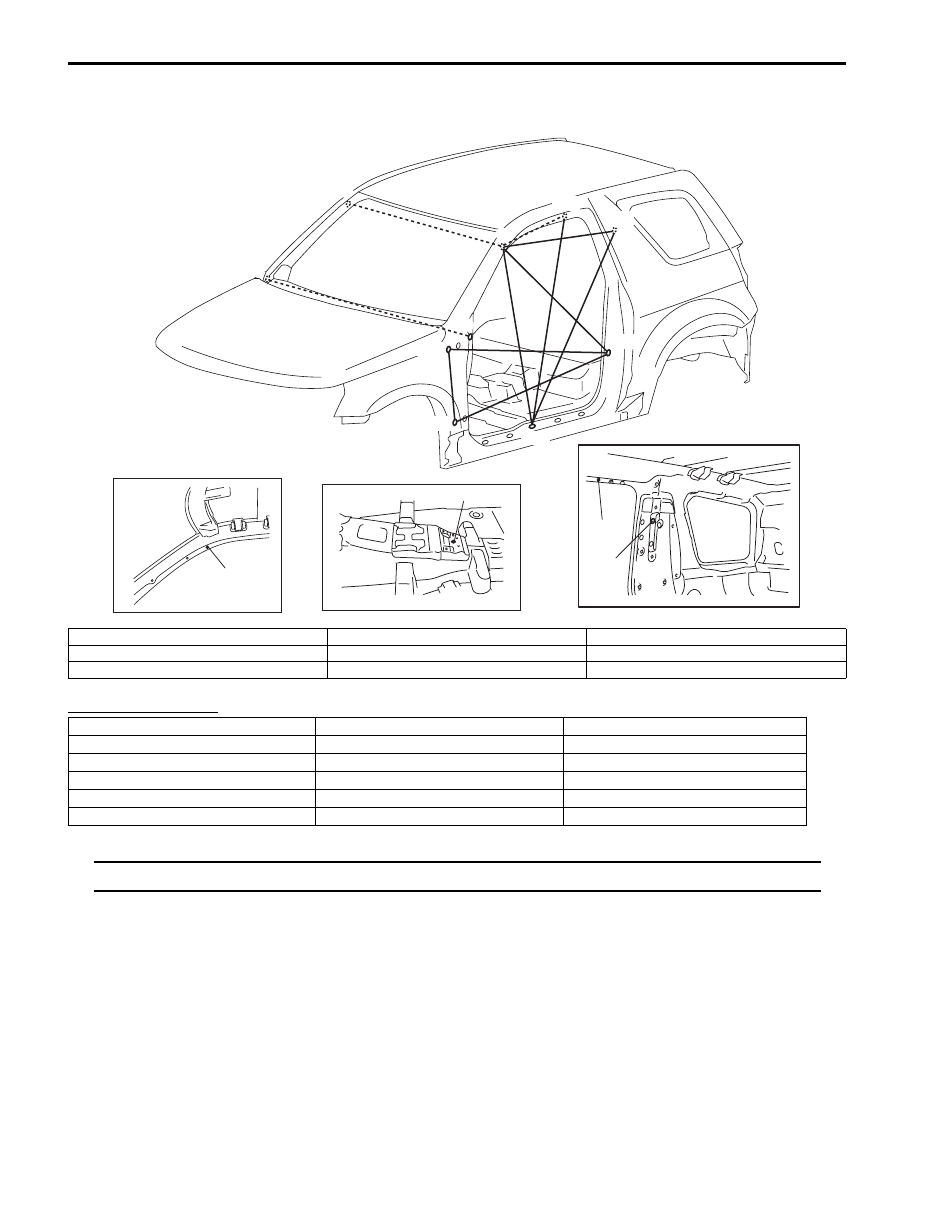

9K-7 Body Structure:

3 door model

Hole to hole distance

NOTE
Use jig hole (o) as datum point to check symmetry of body structure.



a'

a

b

b'

c, (c')

d, (d')

e, (e')

f, (f')

g, (g')

h, (h')

o

a, (a')

h, (h')

g, (g')

I5JB0A9B0007-01

a (a’). Jig hole (

φ 8 mm)

d (d’). Door lower hinge installation front side hole

g (g’). Jig hole (

φ 8 mm)

b (b’). Steering support member installation hole

e (e’). Side shill scuff installation hole

h (h’). Jig hole (

φ 8 mm)

c (c’). Door upper hinge installation front side hole

f (f’). Door switch installation hole

a-a’: 1248 mm (49.13 in.)

c-c’: 1593 mm (62.72 in.)

e(e’)-h(h’): 1183 mm (46.57 in.)

a(a’)-e(e’): 1064 mm (41.89 in.)

c(c’)-d(d’): 345 mm (13.58 in.)

f-f’: 1467 mm (57.76 in.)

a(a’)-f(f’): 937 mm (36.89 in.)

c(c’)-f(f’): 1298 mm (51.10 in.)

g-g’: 1337 mm (52.64 in.)

a(a’)-g(g’): 708 mm (27.87 in.)

d-d’: 1630 mm (64.17 in.)

h-h’: 1207 mm (47.52 in.)

a(a’)-h(h’): 355 mm (13.98 in.)

e-e’: 1567 mm (61.69 in.)

b-b’: 1506 mm (59.29 in.)

e(e’)-g(g’): 1217 mm (47.91 in.)

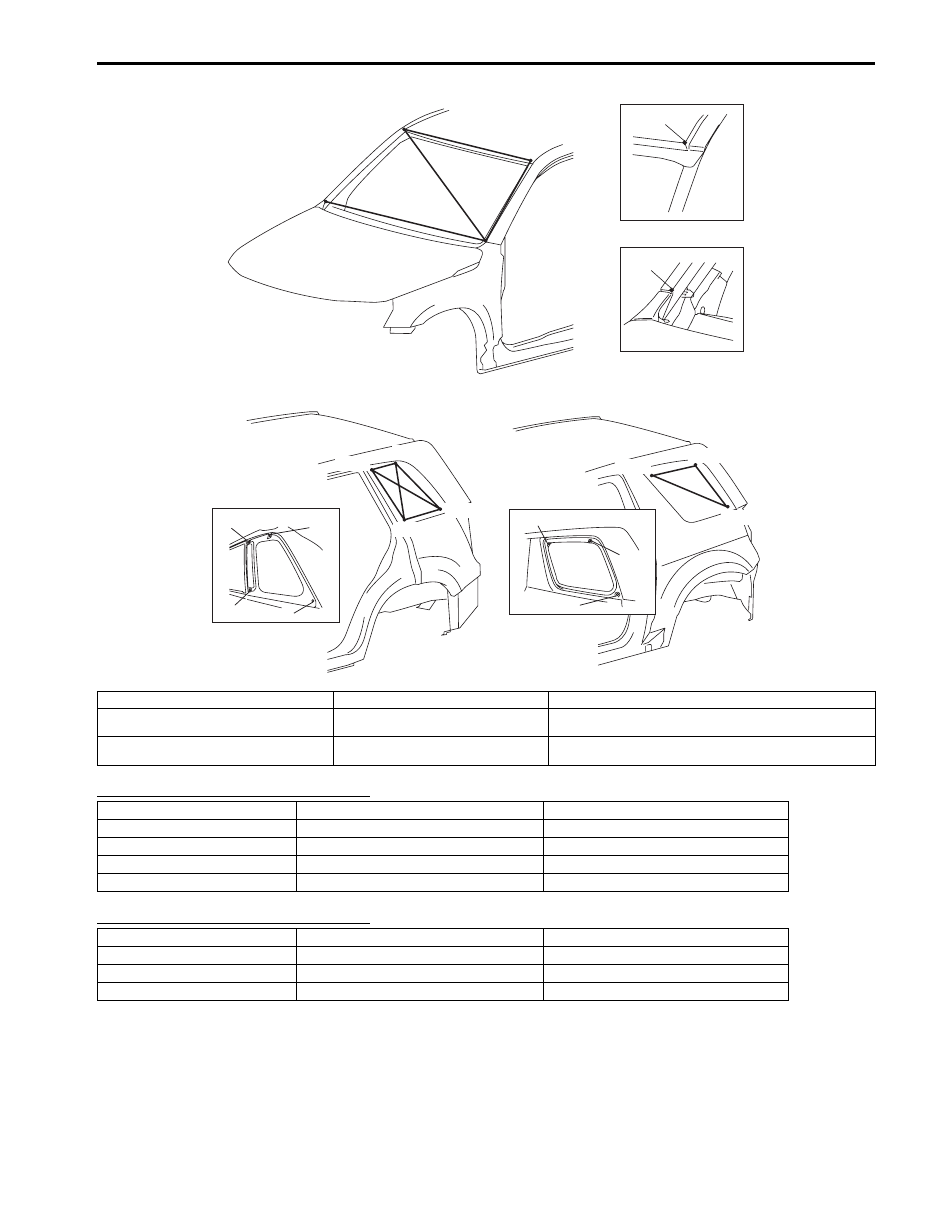

Body Structure:  9K-8

Hole to hole distance for 5 door model

Hole to hole distance for 3 door model













c, (c')

d, (d')

e, (e')

f, (f')

c, (c')

f, (f')

e, (e')

d, (d')

e, (e')

e, (e')

f, (f')

f, (f')

c, (c')

c, (c')

[A]

[B]

a'

a

b'

b

a, (a')

b, (b')

I5JB0A9B0008-01

[A]: 5 door model

b (b’). Front pillar end corner

e (e’). Rear quarter window installation hole

[B]: 3 door model

c (c’). Rear quarter window installation

hole

f (f’). Rear quarter window installation hole

a (a’). Roof panel end corner

d (d’). Rear quarter window installation

hole

a-a’: 1131 mm (44.53 in.)

c(c’)-d(d’): 409 mm (16.10 in.)

d(d’)-f(f’): 383 mm (15.08 in.)

a-b: 717 mm (28.23 in.)

c(c’)-e(e’): 710 mm (27.95 in.)

e-e’: 1458 mm (57.40 in.)

a’-b: 1478 mm (58.19 in.)

c(c’)-f(f’): 268 mm (10.55 in.)

e(e’)-f(f’): 496 mm (19.53 in.)

b-b’: 1475 mm (58.07 in.)

d-d’: 1509 mm (59.41 in.)

f-f’: 1293 mm (48.78 in.)

c-c’: 1252 mm (49.29 in.)

d(d’)-e(e’): 443 mm (17.44 in.)

a-a’: 1128 mm (44.41 in.)

c-c’: 1301 mm (51.22 in.)

e(e’)-f(f’): 418 mm (16.46 in.)

a-b: 717 mm (28.23 in.)

c(c’)-e(e’): 756 mm (29.76 in.)

f-f’: 1249 mm (49.17 in.)

a’-b: 1478 mm (58.19 in.)

c(c’)-f(f’): 433 mm (17.05 in.)

b-b’: 1478 mm (58.19 in.)

e-e’: 1480 mm (58.27 in.)
