ОБЩЕЕ ОПИСАНИЕ
AC(diag)-3
СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)
2. Общее описание
A: ОСТОРОЖНО
1) Никогда не подсоединяйте аккумулятор с обратной поляр-
ностью.
• Модуль управления автоматическим A/C будет сразу же вы-
веден из строя.
2) Не отсоединяйте кабели аккумулятора при работающей
двигателе.
• В генераторе генерируется большая электродвижущая си-
ла противоположного направления, и результирующее на-
пряжение может вывести из строя электронные компоненты,
например, модуль управления кондиционера.
3) Прежде чем отсоединять соединительные элементы каж-
дого датчика и модуля управления кондиционером, убеди-
тесь, что переключатель зажигания выключен.
• В противном случае модуль управления автоматическим
A/C может быть поврежден.
4) Каждая относящаяся к автоматическому кондиционеру де-
таль является точной деталью.
Не роняйте их.
5) Проводка системы пневмоподушек безопасности распо-
ложена рядом с панелью управления A/C (модуль управления
A/C) и соединительной коробкой.
ОСТОРОЖНО:
• Вся проводка системы подушек безопасности и кон-
некторы окрашены в желтый цвет. Не используйте тес-
теры электрических цепей на данных цепях.
• Следите за тем, чтобы не повредить проводку систе-
мы подушек безопасности при обслуживании панели уп-
равления A/C (модуль управления A/C) и соединитель-
ной коробки.

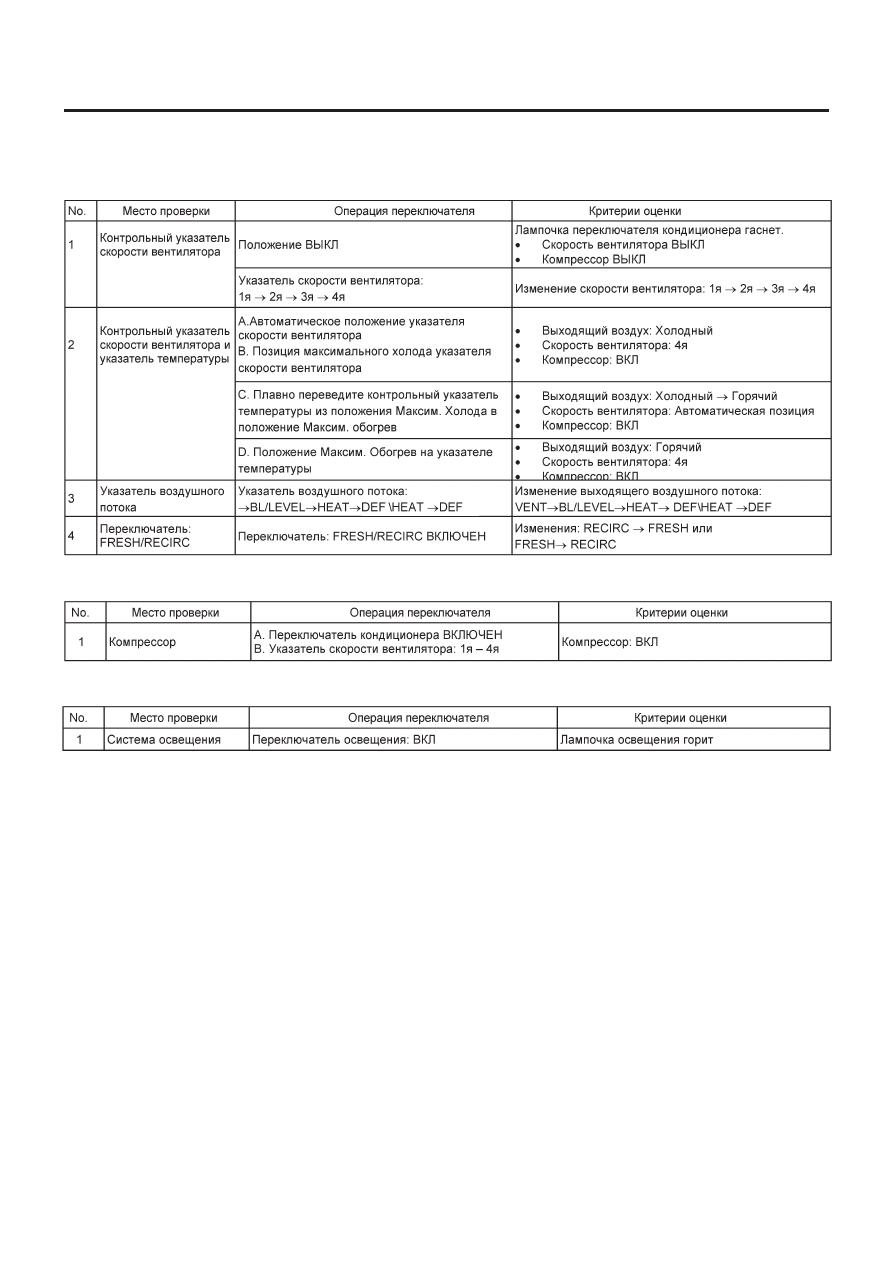

B: ОСМОТР
Перед проведением диагностики проверьте следующие по-
зициии, которые могут влиять на проблемы с системой A/C.
1. АККУМУЛЯТОР
1) Измерьте напряжение аккумулятора и удельную плотность
электролита.
Стандартное напряжение: 12 В
Удельная плотность: Более 1.260
2) Проверьте состояние предохранителей питания системы
кондиционирования и другие предохранители.
3) Проверьте состояние проводки и соединения коннекторов
проводки.

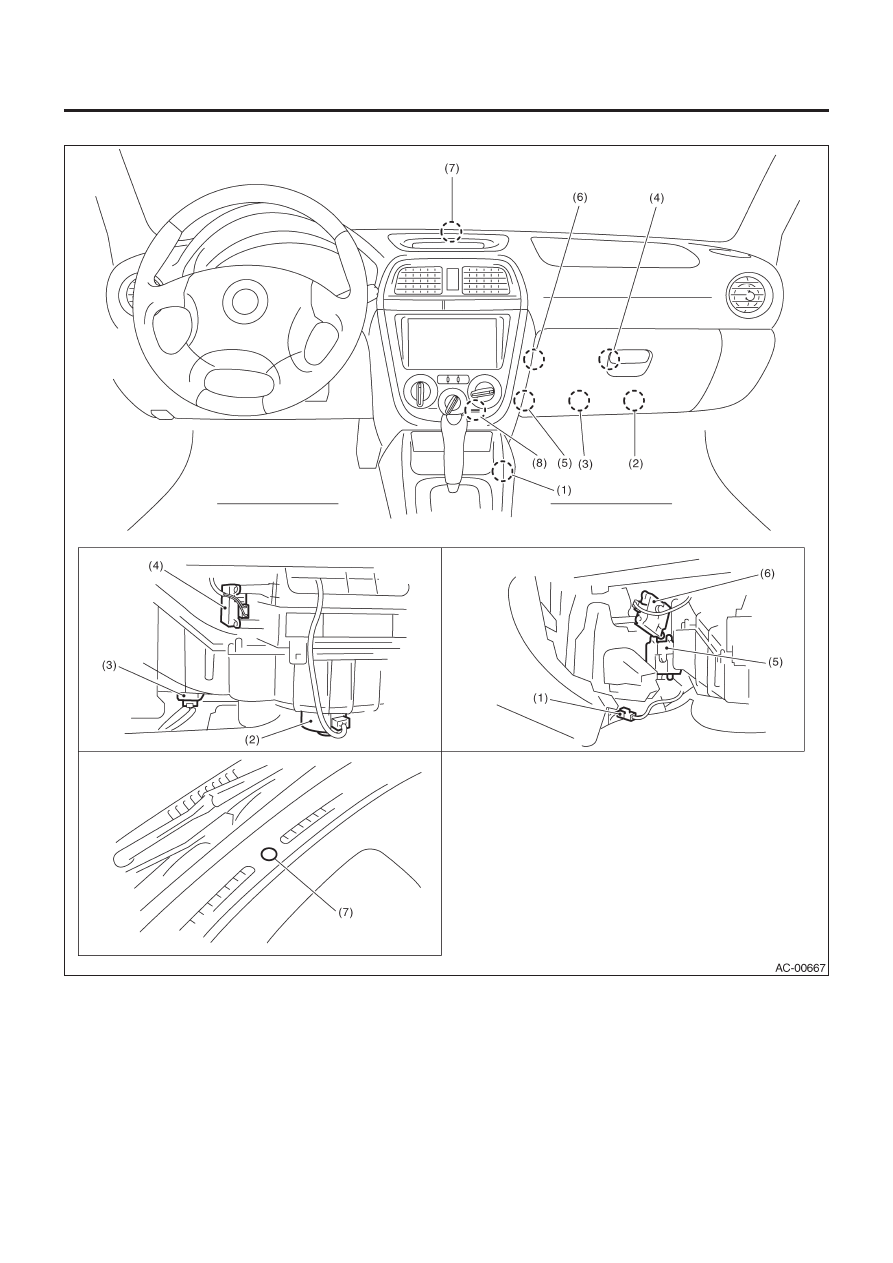

2. ШЛАНГ АСПИРАТОРА
1) Установите переключатель зажигания в положение ВКЛ и
нажмите на включатель кондиционера.
2) Установите шкалу контроля температуры в положение ма-
ксимального нагрева.
3) Установите шкалу контроля воздушного потока в положе-
ние ДЕФРОСТЕР (DEF).
4) Установите контрольную шкалу скорости вентилятора в 4-
е положение.

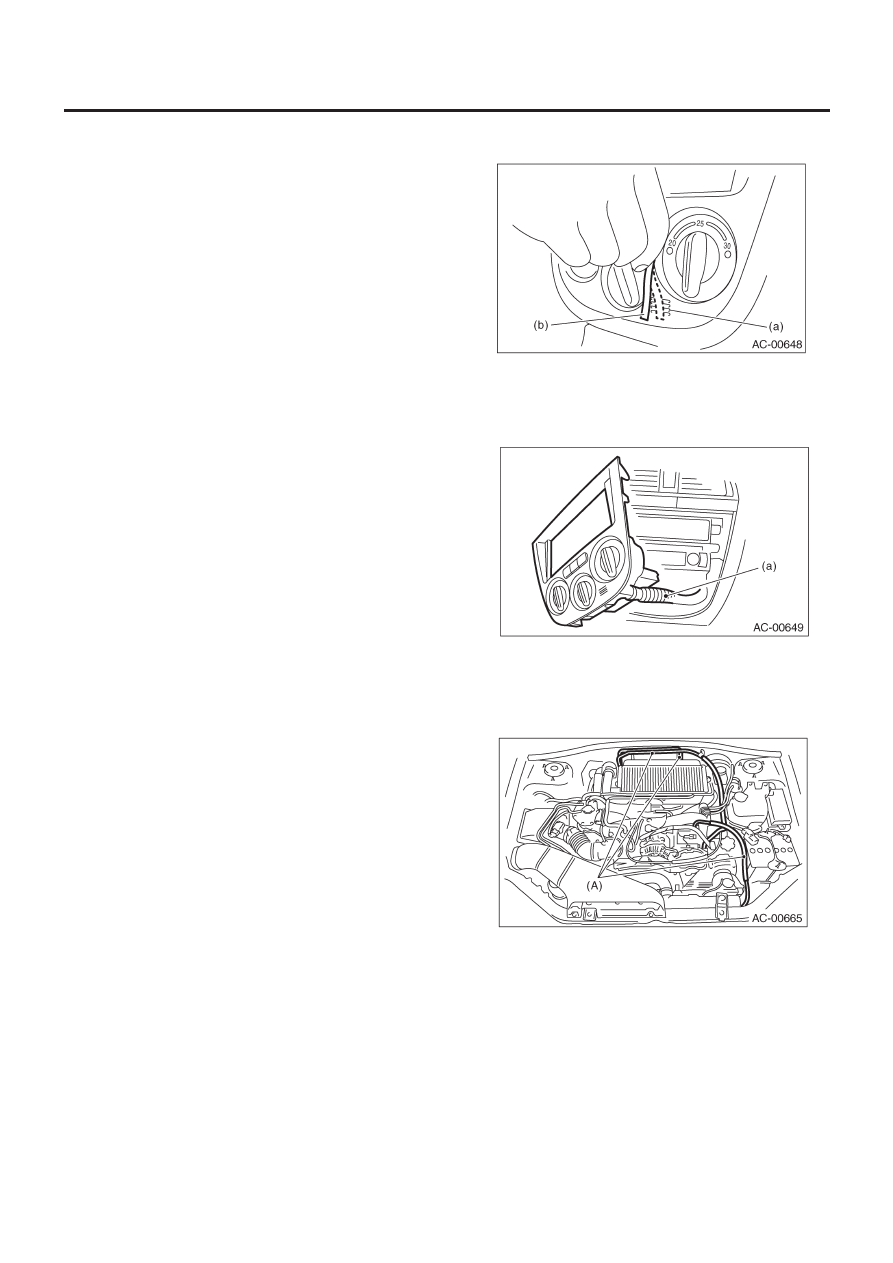

5) Подержите тонкую бумажку (b) перед всасывающим отвер-
стием (а) датчика для блока управления кондиционером и
проверьте, прижимается ли бумажка к отверстию: это значит,
воздух засасывается в отверстие.
ПРИМЕЧАНИЕ:
Бумажка не должна засасываться в отверстие.
6) Если бумажка вообще не шевелится, снимите блок управ-
ления кондиционера <См. AC-31, ДЕМОНТАЖ, Блок управле-
ния.> и проверьте соединения шланга аспиратора (а), блока
управления кондиционера и блока обогрева – при необходи-
мости закрепите их.

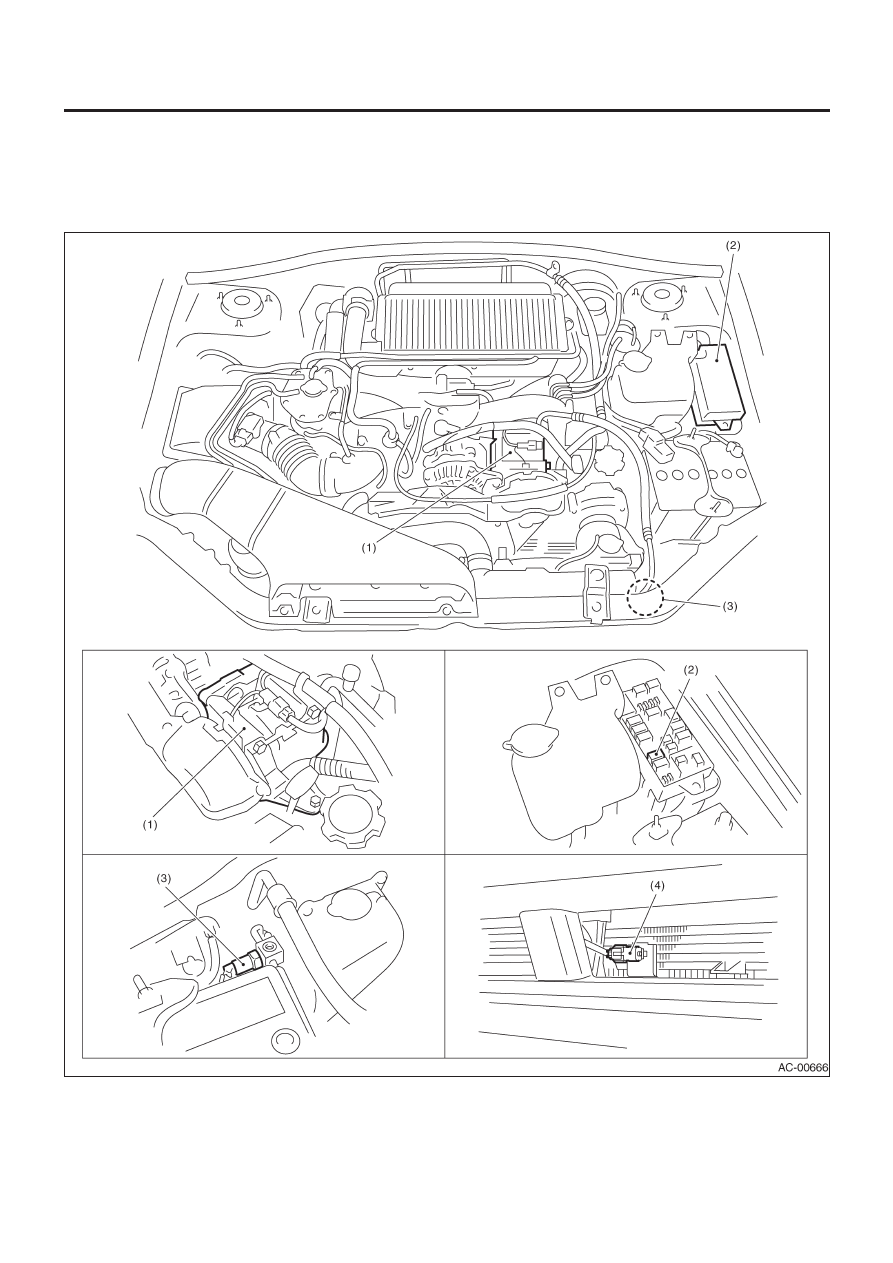

3. ТРУБОПРОВОД ХЛАДАГЕНТА
Проверьте соединение в трубопроводе хладагента (А) и тру-
бы высокого давления.
4. РЫЧАЖНАЯ ПЕРЕДАЧА УПРАВЛЕНИЯ
1) Проверьте состояние рычажного механизма заслонки, ре-
гулирующей режим.
2) Проверьте состояние рычажного механизма заслонки воз-
душной смеси.
3) Проверьте состояние рычажного механизма заслонки за-
бора воздуха.
